在工业自动化领域，恒温恒压供冷却水系统是非常常见的应用场景，它能确保设备在稳定的温度和压力环境下运行。今天就来和大家分享一个基于西门子S7 - 1200的博图程序案例，实现PID恒温恒压供冷却水功能，同时搭配触摸屏画面TP1200组态。

系统概述

这个系统主要涉及两方面的控制，一是通过霍尼韦尔电动比例阀进行PID控制水温，二是利用两台西门子v20变频器模拟量PID控制水压。此外，还会提供程序和Eplan源档图纸，程序版本要求TIA V14及以上。

硬件与软件准备

硬件

• 西门子S7 - 1200 PLC：作为系统的核心控制器，负责接收传感器数据并执行控制算法。
• 霍尼韦尔电动比例阀：用于调节冷却水的流量，从而控制水温。
• 两台西门子v20变频器：控制水泵的转速，实现水压的稳定控制。
• 触摸屏TP1200：用于操作人员与系统进行交互，实时监控和设置参数。

软件

• TIA Portal V14及以上版本：用于编写和调试PLC程序。
• Eplan：用于绘制电气原理图。

程序实现

PID水温控制

下面是一段简单的PID水温控制代码示例（伪代码）：

# 定义PID参数
Kp = 1.0
Ki = 0.1
Kd = 0.01

# 设定目标水温
setpoint = 25.0

# 初始化积分项和上一次误差
integral = 0
last_error = 0

# 模拟循环控制
while True:
    # 获取当前水温
    current_temperature = read_temperature_sensor()

    # 计算误差
    error = setpoint - current_temperature

    # 计算积分项
    integral = integral + error

    # 计算微分项
    derivative = error - last_error

    # 计算PID输出
    output = Kp * error + Ki * integral + Kd * derivative

    # 控制霍尼韦尔电动比例阀
    control_valve(output)

    # 更新上一次误差
    last_error = error

代码分析：

• 首先，我们定义了PID控制器的三个关键参数：比例系数Kp、积分系数Ki和微分系数Kd。这些参数需要根据实际系统进行调整，以达到最佳的控制效果。
• 设定目标水温为25.0摄氏度。
• 在循环控制中，不断读取当前水温，计算误差，并根据PID算法计算输出。
• 最后，将输出值用于控制霍尼韦尔电动比例阀，调节冷却水的流量，从而实现水温的稳定控制。

水压控制

对于水压控制，我们使用两台西门子v20变频器的模拟量PID控制。以下是一个简单的PLC程序示例（SCL语言）：

// 定义PID块
FB_PID : FB 41;

// 设定目标水压
FB_PID.SP_INT := 10.0;

// 初始化PID参数
FB_PID.CYCLE := T#100ms;
FB_PID.GAIN := 1.5;
FB_PID.TI := T#10s;
FB_PID.TD := T#1s;

// 主循环
WHILE TRUE DO
    // 读取当前水压
    FB_PID.PV_IN := read_pressure_sensor();

    // 执行PID计算
    FB_PID();

    // 控制变频器
    control_vfd(FB_PID.LMN);
END_WHILE;

代码分析：

• 我们使用了西门子的FB41 PID功能块，它是一个非常实用的PID控制模块。
• 设定目标水压为10.0，同时初始化PID的周期、增益、积分时间和微分时间。
• 在主循环中，不断读取当前水压，调用PID功能块进行计算，并将输出值用于控制变频器，从而实现水压的稳定控制。

触摸屏画面TP1200组态

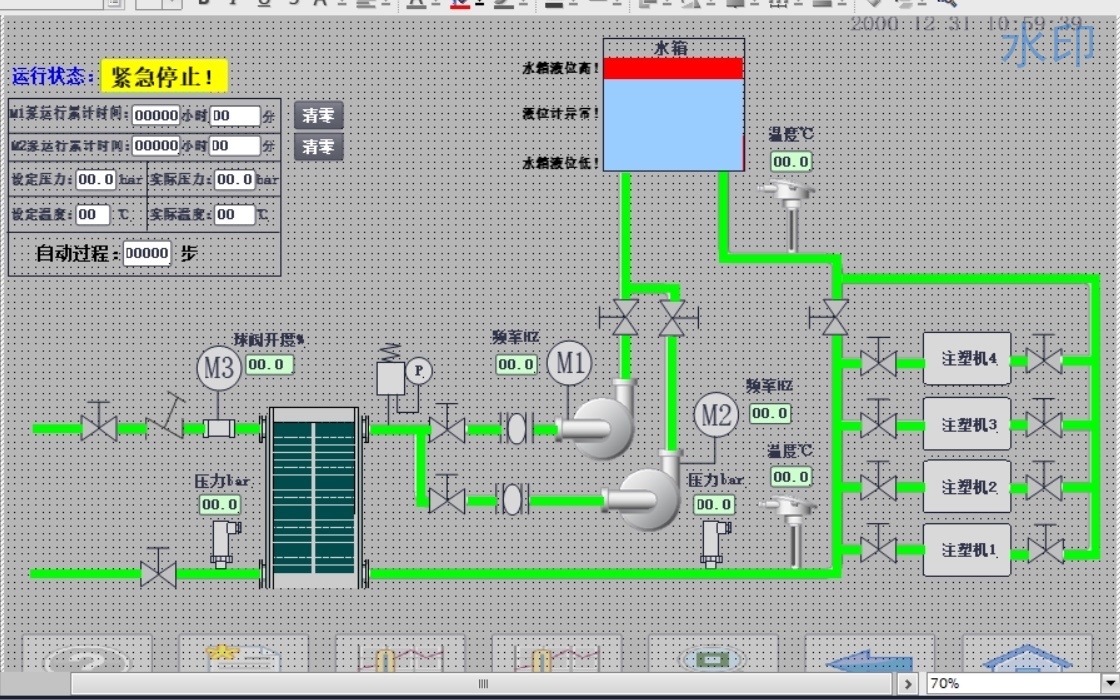

触摸屏TP1200的组态非常重要，它可以让操作人员直观地监控系统的运行状态，并进行参数设置。在TIA Portal中，我们可以创建各种画面元素，如指示灯、数值显示框、按钮等。

147-西门子S7-1200博图程序案例， PID 恒温恒压供冷却水程序.触摸屏画面TP1200组态。 霍尼韦尔电动比例阀PID控制水温，与两台西门子v20变频器模拟量PID控制水压。 包括程序和Eplan源档图纸.程序版本TIA V14及以上。

例如，我们可以创建一个主监控画面，显示当前的水温、水压、阀门开度和变频器频率等信息。同时，添加一些按钮，用于启动、停止系统和设置目标温度、压力等参数。

总结

通过以上的程序和组态，我们实现了一个基于西门子S7 - 1200的PID恒温恒压供冷却水系统。这个系统不仅能保证水温、水压的稳定控制，还提供了友好的人机交互界面，方便操作人员进行监控和管理。希望这个案例能对大家在工业自动化项目中有所帮助。

如果你在实际应用中遇到问题，欢迎在评论区留言讨论。
