功能描述

1、采用51单片机作为主控芯片；
2、支持声响报警、开窗报警、红外报警、穿越禁区报警
3、在设防时间内自动设防
4、矩阵键盘设置：设防、撤防、时间段
5、采用开关模拟各个传感器模块
6、采用1602显示设防状态

电路设计

采用Altium Designer作为电路设计工具。Altium Designer通过把原理图设计、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。

单片机管脚说明：

P0端口（P0.0-P0.7）：P0口为一个8位漏极开路双向I/O口，每个引脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1端口（P1.0-P1.7）：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2端口（P2.0-P2.7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口，用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3端口（P3.0-P3.7）：P3口管脚是一个带有内部上拉电阻的8位的双向I/O端口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入端时，由于外部下拉为低电平，P3口将输出电流（ILL）。P3口同时为闪烁编程和编程校验接收一些控制信号。

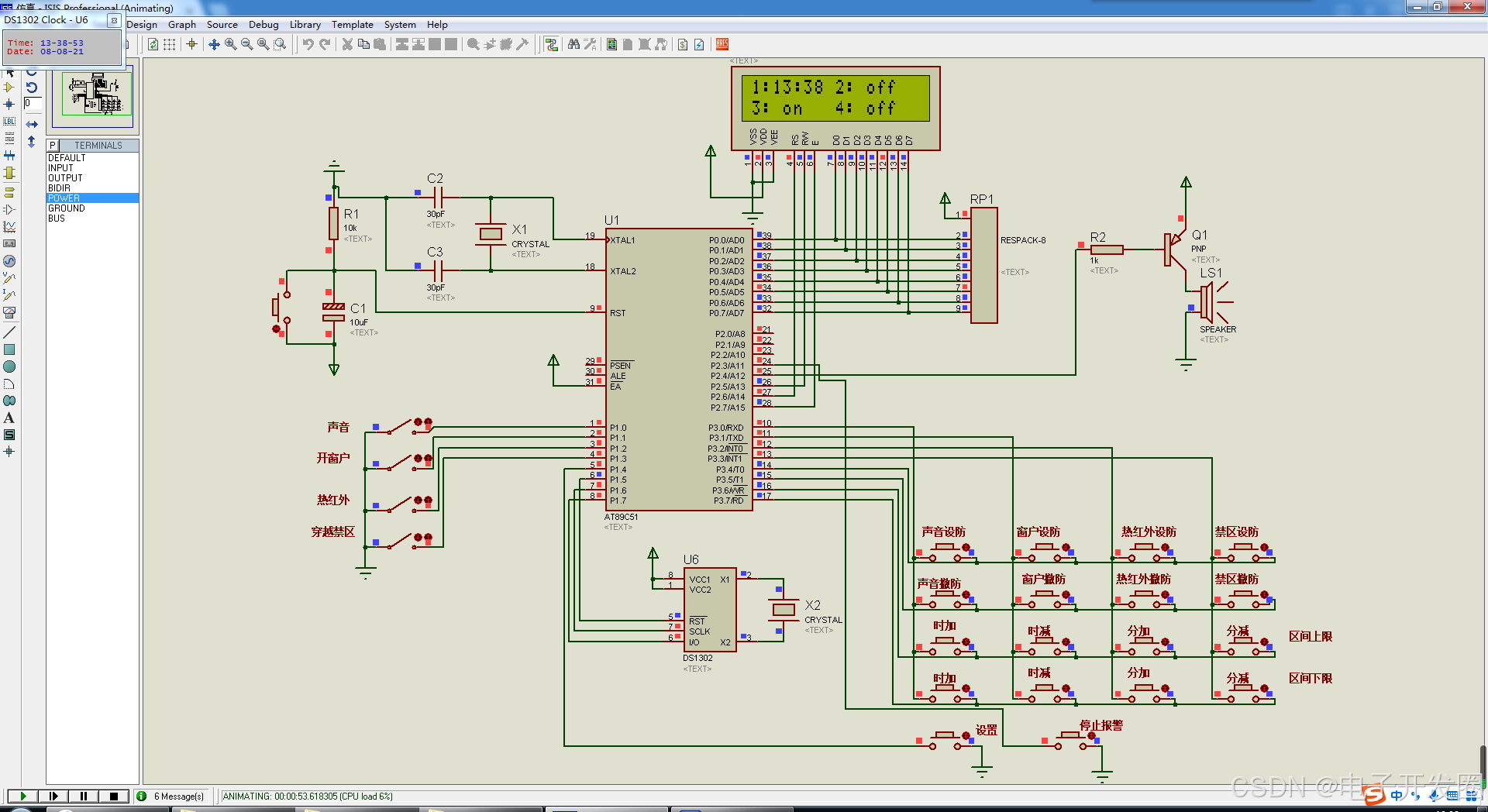

仿真设计

采用Proteus作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

主程序设计

 void main()
{
	uint key=0,i=0,j=0,k=0;
	init_1602();//初始化
	Ds1302ReadTime();
	TIME[0]=0;
	Ds1302Init();
	TMOD|=0X01;
	TH0=0X3C;
	TL0=0XB0;
	ET0=1;//打开定时器0中断允许

	TH1=0xfe;
	TL1=FRQ;
	ET1=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		 delay_ms(1);//报警器
		 FRQ++;
		 key=key_scan();//按键检测
		 if(!k6)//关闭报警
		 {
		 	yun=0;
			TR1=0;
		}
		if(k1 && k2 && k3 && k4)
			yun=1;
		 if(key==1)//声音
		 {
		 	start1=1;
		 }
		 if(key==5)
		 {
		 	start1=0;
			TR1=0;error1=0;
		 }
		 if(key==2)//窗户
		 {
		 	start2=1;
		 }
		 if(key==6)
		 {
		 	start2=0;
			TR1=0;error2=0;
		 }
		 if(key==3)//红外
		 {
		 	start3=1;
		 }

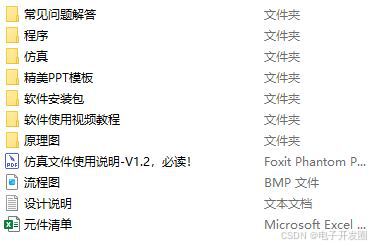

源文件获取
