在物联网、无人机、精准农业等场景中，高精度定位是核心需求。深圳大夏龙雀科技的 DX-GP21 作为一款多模多频 GNSS 模块，支持北斗、GPS、Galileo 等多系统联合定位，定位精度＜1.0m，兼具低功耗、小尺寸特性，性价比极高。

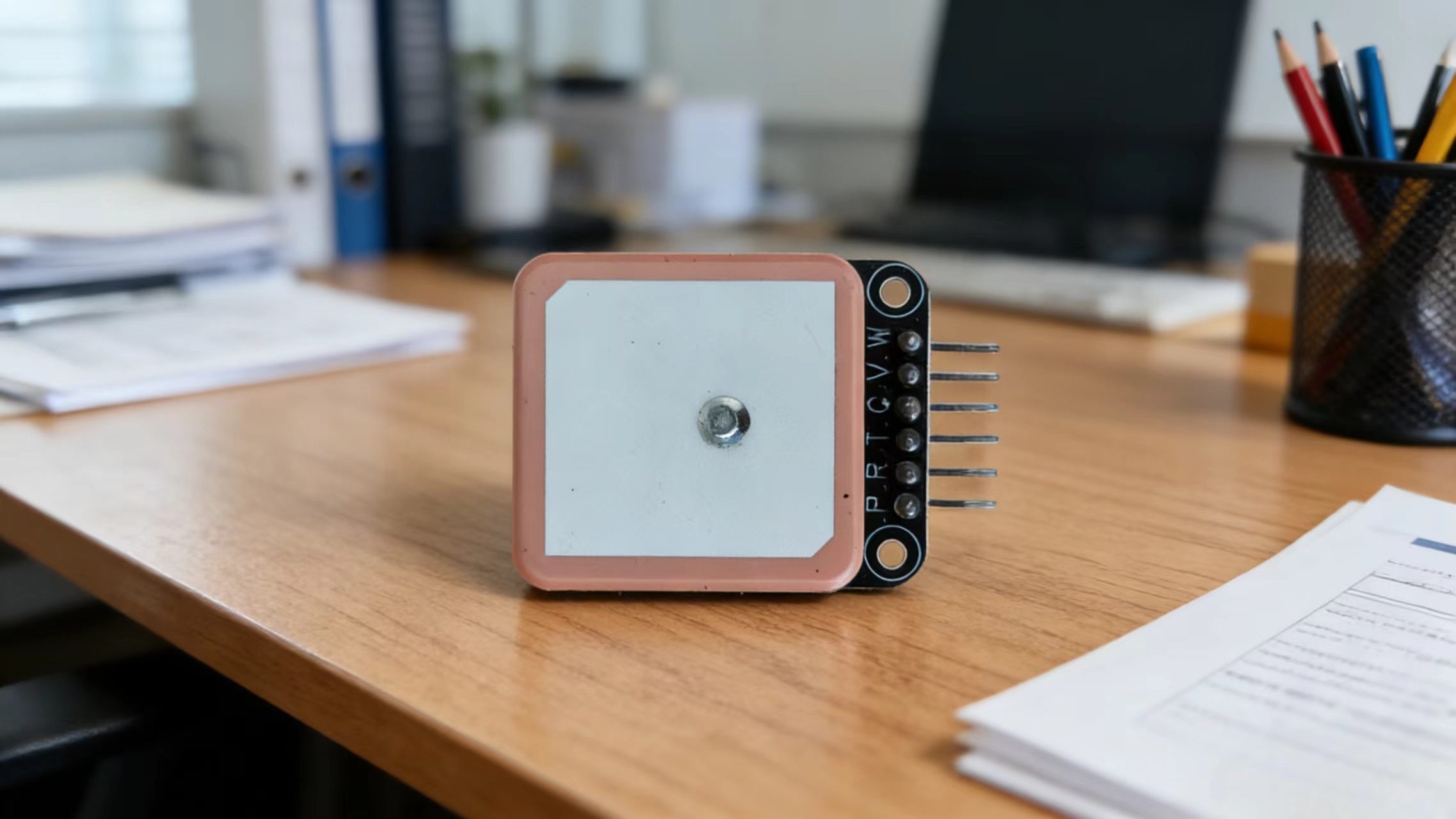

DX-GP21-A

我将基于模块技术手册和串口应用指导，从硬件接线、参数配置、NMEA 协议解析到实战代码实现，全方位拆解 DX-GP21 的使用流程，帮助开发者快速上手，避开常见问题。（本文硬件设计和AT指令参考自大夏龙雀官方技术手册，感谢官方提供的详尽资料。本文重点分享个人实战经验与解决方案。）。

一、模块核心特性与应用场景

在动手前，先明确 DX-GP21 的核心优势，判断是否适配你的项目：

1. 核心参数（来自官方技术手册）

• 定位性能：支持北斗二号 / 三号、GPS、QZSS多模，L1/L2/L5 多频点，水平定位精度＜1.0m，测速精度＜0.1m/s；
• 启动速度：热启动≤1s，冷启动≤30s，重捕获≤1s，搭配 VBAT 备用电源可实现快速热启动；
• 接口与功耗：UART 串口通信，持续追踪功耗 41.77mA@3.3V，电池备份模式仅 15μA；
• 工作环境：温度范围 - 40℃~+85℃，静电防护 ±5kV，适应户外、工业等复杂场景；
• 特殊功能：集成抗干扰硬件电路，支持 1PPS 高精度授时，内置天线短路 / 开路检测。

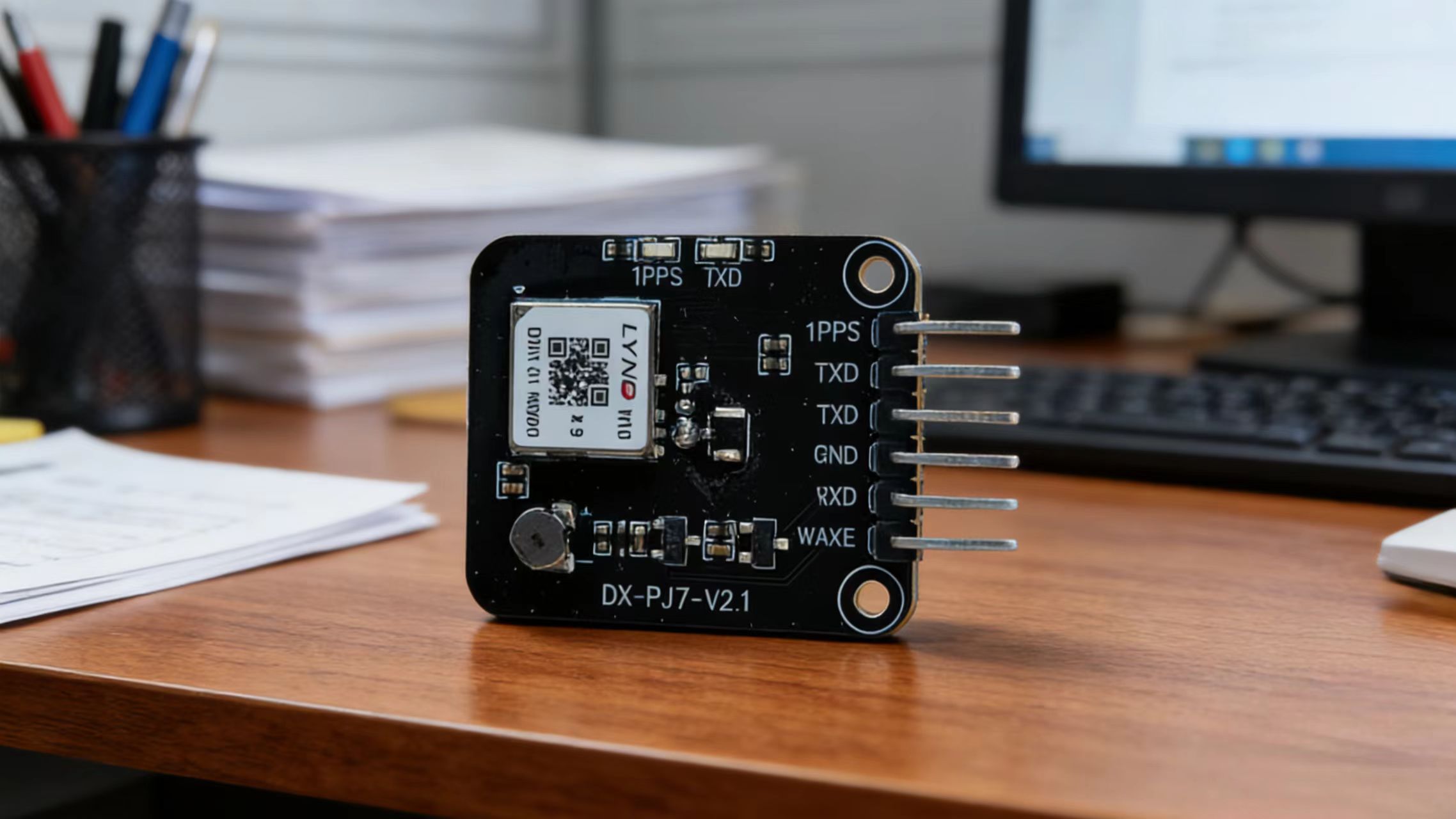

  DX-GP21-A

2. 典型应用场景

• 无人机、机器人导航定位；
• 精准农业、土壤监测设备；
• 车载定位终端、追踪器；
• 电力 / 5G 通信授时设备；
• 可穿戴设备、防丢器。

二、硬件准备与接线指南

1. 物料清单

物料名称	规格要求	作用
DX-GP21 模块	标准版	核心定位模块
主控板	Arduino Nano/STM32F103	数据解析与控制
天线	有源陶瓷天线（推荐）/ 无源天线	卫星信号接收
电源	3.3V 稳压电源（纹波≤66mV）	模块供电
USB-TTL 转换器	支持 3.3V 电平	串口调试
杜邦线	公对母 / 公对公	接线
面包板	通用款	临时测试
备用电池	3.3V 纽扣电池	电池备份模式供电

2. 引脚定义与接线

DX-GP21 采用 18-pin LCC 封装，核心引脚功能如下：

引脚编号	引脚名称	I/O 类型	功能描述	接线说明
2	TXD0	DO	串口数据输出（NMEA 数据）	接主控板 RX（需电平匹配，3.3V 直接接，5V 需串 1kΩ 电阻）
3	RXD0	DI	串口数据输入（AT 指令）	接主控板 TX
8	VCC	PI	主电源输入（2.7~3.6V，推荐 3.3V）	接 3.3V 稳压电源，靠近引脚并联 10uF+100nF 滤波电容
6	VBAT	PI	备用电源（1.5~3.6V）	可选接纽扣电池，用于保存星历数据
4	1PPS	DO	秒脉冲输出（定位成功后 1Hz 脉冲）	接 LED 指示灯（串 220Ω 电阻），可视化定位状态
11	RF_IN	ANT	天线信号输入	接 GNSS 天线，射频走线阻抗 50Ω，远离金属遮挡
14	VCC_RF	PO	有源天线供电（3.3V，限流 50mA）	接有源天线电源引脚
1,10,12	GND	G	地	与主控板、电源共地

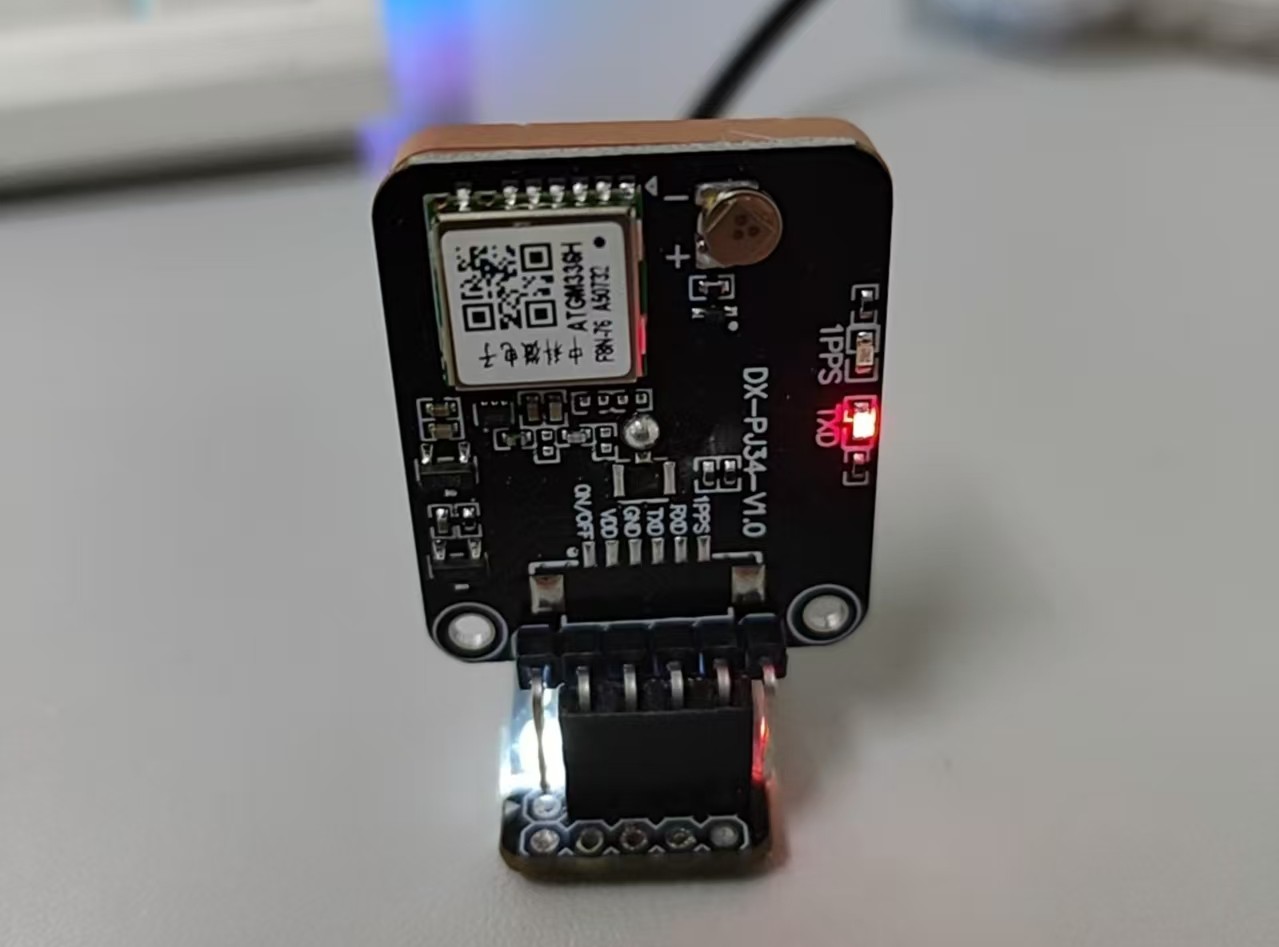

使用CH340与DX-GP21通信（开发者套件）

3. 接线示意图，以 Arduino Nano 为例

DX-GP21        Arduino Nano       其他外设
VCC ---------- 3.3V              3.3V稳压电源
GND ---------- GND               共地
TXD0 --------- RX（D0）          串1kΩ电阻
RXD0 --------- TX（D1）
1PPS --------- D2                串220Ω电阻接LED
RF_IN -------- 有源天线          天线净空
VBAT --------- 3.3V纽扣电池

⚠️ 关键注意事项：

• 电源纹波需控制在 66mV以内，否则会影响定位稳定性；
• 天线需远离金属物体和射频干扰源，有源天线供电必须通过 VCC_RF 引脚；
• 5V 主控板（如 Arduino Uno）需做电平转换，避免 TX/RX 引脚因电压过高烧毁模块。

三、模块参数配置

DX-GP21 通过 UART 串口接收 AT 指令配置，指令格式为$PCA<param1>,<param2>*CS<CR><LF>，默认波特率 115200bps。

推荐使用 SSCOM5.13.1 串口工具配置，步骤如下：

1. 串口工具配置

• 波特率：115200bps，数据位 8，停止位 1，无校验，无流控；
• 勾选 “加回车换行”，发送指令后等待模块响应（成功返回 OK，失败返回 ERROR）。

2. 常用 AT 指令实战（必学）

（1）波特率设置，默认 115200bps

// 设置波特率为9600bps（指令带校验和，不可修改）
发送：$PCAS01,1*1D
响应：OK → 需重启模块生效，重启后串口工具波特率需同步修改

波特率	指令	校验和
4800	$PCAS01,0*1C	1C
9600	$PCAS01,1*1D	1D
115200	$PCAS01,5*19	19

（2）定位更新率配置

// 设置更新率为1Hz（每秒输出1次定位数据）
发送：$PCAS02,1000*2E
响应：OK

// 设置更新率为2Hz（每秒2次，最大支持10Hz）
发送：$PCAS02,500*1A

（3）卫星系统选择

// 仅启用GPS+BDS双系统
发送：$PCAS04,3*1A
响应：OK

// 启用全部系统（GPS+BDS+GLONASS+QZSS+Galileo）
发送：$PCAS04,7F*58

（4）NMEA 语句输出控制

// 仅开启GGA（定位信息）和RMC（最小定位信息）语句
发送：$PCAS03,1,0,0,0,1,0,0,0,0,,,0,0*02
响应：OK

// 开启所有NMEA语句
发送：$PCAS03,1,1,1,1,1,1,1,1,1,1,,,1,1*02

（5）配置保存与重启

// 保存当前配置（波特率、更新率等）到FLASH，断电不丢失
发送：$PCAS00*01
响应：OK

// 冷启动（清除星历数据，重新搜星）
发送：$PCAS10,2*1E
响应：OK + RDY

（6）查询产品信息

// 查询固件版本号
发送：$PCAS06,0*1B
响应：+VERSION=CT11_V1.0.1 → 不同版本返回不同

// 查询硬件型号及序列号
发送：$PCAS06,1*1A

3. 配置验证

配置完成后，发送$PCAS06,2*19查询工作模式，若返回多模系统标识，说明配置生效。

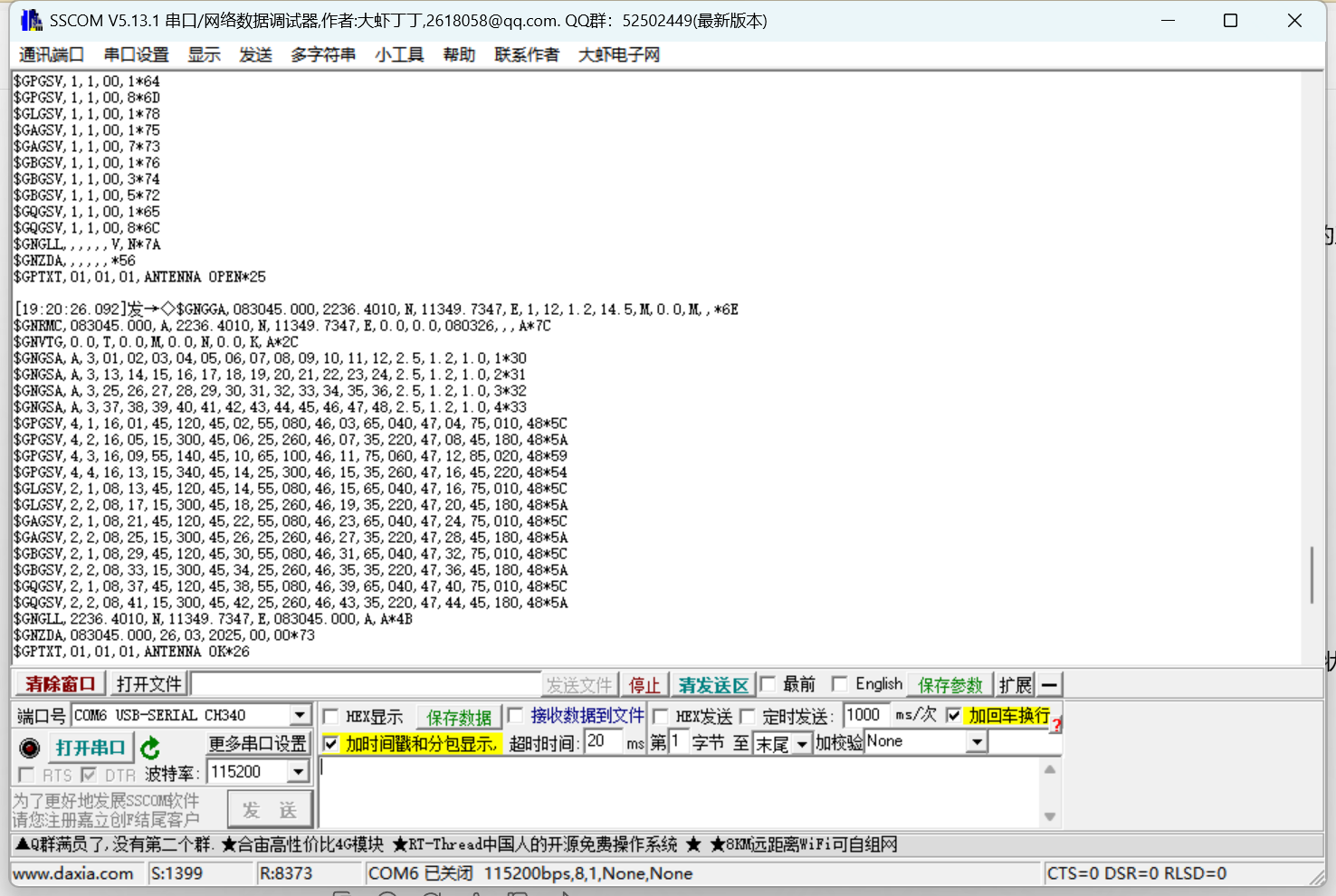

模块返回定位信息

四、NMEA 协议解析

DX-GP21 定位成功后，会通过 TXD0 引脚输出 NMEA 0183 协议数据，核心语句包括 GGA：定位详细信息、RMC：最小定位信息、GSV：卫星状态，我们只需解析前两类即可获取经纬度、海拔、时间等关键数据。

1. 核心 NMEA 语句格式说明

（1）GGA 语句

示例：$GNGGA,073028.600,2236.40101,N,11349.73472,E,1,19,0.8,14.2,M,-4.0,M,,*6E

字段序号	字段含义	示例值	说明
1	UTC 时间	073028.600	格式：hhmmss.sss
2	纬度	2236.40101	格式：ddmm.mmmm（度分制）
3	纬度方向	N	N = 北半球，S = 南半球
4	经度	11349.73472	格式：dddmm.mmmm（度分制）
5	经度方向	E	E = 东半球，W = 西半球
6	定位质量	1	0 = 无效，1 = 有效（SPS 模式）
7	卫星数量	19	参与定位的卫星数（0~24）
8	水平精度因子	0.8	越小精度越高（0.5~99.9）
9	海拔高度	14.2	单位：米

（2）RMC 语句

示例：$GNRMC,073028.600,A,2236.40101,N,11349.73472,E,0.00,0.00,090724,,,A,V*00

字段序号	字段含义	示例值	说明
1	UTC 时间	073028.600	格式：hhmmss.sss
2	定位状态	A	A = 有效，V = 无效
3-6	经纬度及方向	同 GGA 语句	度分制格式
7	对地速度	0.00	单位：节（1 节≈1.852km/h）
8	对地航向	0.00	单位：度（0~359）
9	日期	090724	格式：ddmmyy

2. 度分制转十进制

NMEA 语句中的经纬度为度分制，需转换为十进制才能用于地图定位：

• 纬度转换：十进制纬度 = 度 + 分/60（示例：2236.40101 → 22 + 36.40101/60 ≈22.6067°）
• 经度转换：十进制经度 = 度 + 分/60（示例：11349.73472 → 113 + 49.73472/60 ≈113.8289°）

五、使用MCU应用模块信息：Arduino 解析 NMEA 数据

以下代码基于 Arduino Nano，实现 NMEA 数据读取、GGA/RMC 语句解析、经纬度转换，直接复制可用：

#include <SoftwareSerial.h>

// 串口：RX=D0（接模块TXD0），TX=D1（接模块RXD0）
SoftwareSerial gp21Serial(0, 1);

// 存储解析后的数据
struct GNSSData {
  float lat;       // 十进制纬度（°）
  float lon;       // 十进制经度（°）
  float altitude;  // 海拔（m）
  int satNum;      // 卫星数量
  bool isValid;    // 定位是否有效
  String utcTime;  // UTC时间
} gnssData;

void setup() {
  Serial.begin(115200);    // 串口监视器输出
  gp21Serial.begin(115200); // 模块串口波特率
  gnssData.isValid = false;
  Serial.println("DX-GP21 GNSS模块初始化完成，等待定位...");
}

void loop() {
  // 读取模块输出的NMEA数据
  while (gp21Serial.available() > 0) {
    String nmea = gp21Serial.readStringUntil('\n');
    Serial.println(nmea); // 打印原始数据（调试）

    // 解析GGA语句
    if (nmea.startsWith("$GNGGA")) {
      parseGGA(nmea);
    }
    // 解析RMC语句（验证定位状态）
    else if (nmea.startsWith("$GNRMC")) {
      parseRMC(nmea);
    }
  }

  // 每隔2秒打印解析结果
  static unsigned long lastPrintTime = 0;
  if (millis() - lastPrintTime > 2000) {
    printGNSSData();
    lastPrintTime = millis();
  }
}

// 解析GGA语句
void parseGGA(String nmea) {
  int commaCount = 0;
  String fields[15] = {""}; // 存储GGA语句字段

  // 分割逗号分隔的字段
  for (int i = 0; i < nmea.length(); i++) {
    if (nmea[i] == ',') {
      commaCount++;
      continue;
    }
    if (commaCount < 15) {
      fields[commaCount] += nmea[i];
    }
  }

  // 提取关键字段（字段2=纬度，3=纬度方向，4=经度，5=经度方向，7=卫星数，9=海拔）
  if (fields[6] == "1" || fields[6] == "6") { // 定位有效（1=SPS，6=估算模式）
    // 纬度转换：ddmm.mmmm → 十进制
    float latDeg = fields[2].substring(0, 2).toFloat();
    float latMin = fields[2].substring(2).toFloat();
    gnssData.lat = latDeg + latMin / 60.0;
    if (fields[3] == "S") gnssData.lat = -gnssData.lat;

    // 经度转换：dddmm.mmmm → 十进制
    float lonDeg = fields[4].substring(0, 3).toFloat();
    float lonMin = fields[4].substring(3).toFloat();
    gnssData.lon = lonDeg + lonMin / 60.0;
    if (fields[5] == "W") gnssData.lon = -gnssData.lon;

    // 其他数据
    gnssData.satNum = fields[7].toInt();
    gnssData.altitude = fields[9].toFloat();
    gnssData.utcTime = fields[1];
  }
}

// 解析RMC语句
void parseRMC(String nmea) {
  int commaCount = 0;
  String fields[13] = {""};

  for (int i = 0; i < nmea.length(); i++) {
    if (nmea[i] == ',') {
      commaCount++;
      continue;
    }
    if (commaCount < 13) {
      fields[commaCount] += nmea[i];
    }
  }

  // 定位状态：A=有效，V=无效
  gnssData.isValid = (fields[2] == "A");
}

// 打印解析结果
void printGNSSData() {
  Serial.println("GNSS定位结果："/r/n);
  if (gnssData.isValid) {
    Serial.print("UTC时间："); Serial.println(gnssData.utcTime);
    Serial.print("纬度："); Serial.print(gnssData.lat, 6); Serial.println(" °");
    Serial.print("经度："); Serial.print(gnssData.lon, 6); Serial.println(" °");
    Serial.print("海拔："); Serial.print(gnssData.altitude); Serial.println(" m");
    Serial.print("卫星数量："); Serial.println(gnssData.satNum);
  } else {
    Serial.println("定位无效，请检查天线或所处环境！");
  }
  Serial.println("--------------------------------------------------\n");
}

代码说明

• 采用软件串口与模块通信，避免占用硬件串口；
• 同时解析 GGA 和 RMC 语句，GGA 获取详细数据，RMC 验证定位有效性；
• 包含度分制转十进制逻辑，直接输出可用于地图的经纬度；
• 串口监视器同时打印原始 NMEA 数据和解析结果，方便调试。

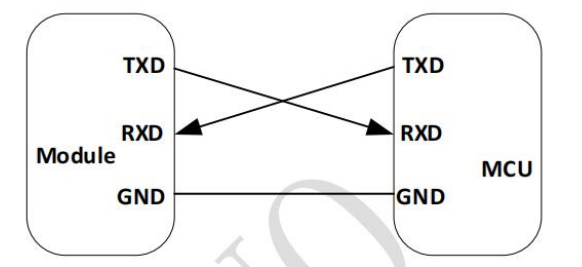

接线示意

六、开发过程常见问题总结

1. 串口乱码

• 波特率不匹配：确认模块波特率（115200），修改后需重启模块并同步串口工具设置；
• 电平不匹配：5V 主控板未串电阻，导致模块 TX 引脚烧毁，需更换模块并加 1kΩ 电阻；
• 电源纹波过大：模块 VCC 引脚未并联滤波电容，需添加 10uF 电解电容 + 100nF 陶瓷电容。

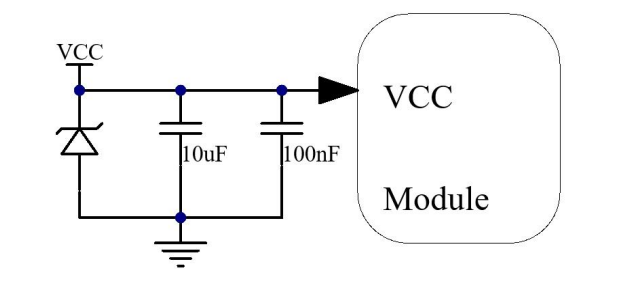

  DX-GP21模块典型供电电路

2. 定位无效

• 天线问题：处于室内环境天线遮挡、有源天线未接 VCC_RF；

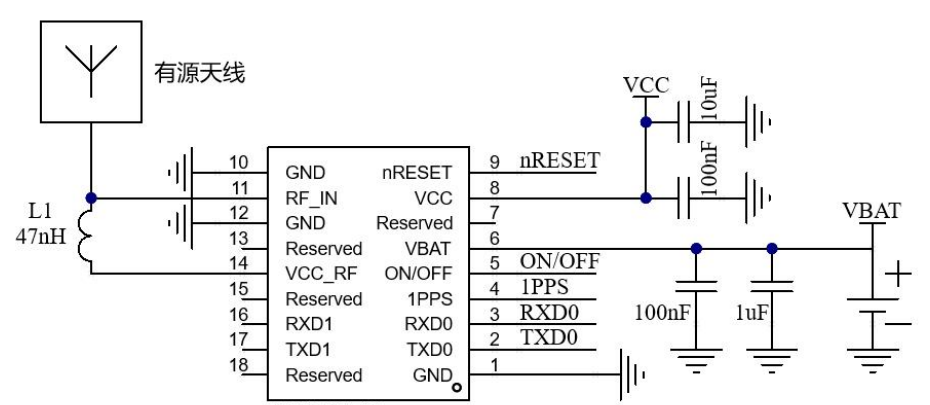

  有源天线参考设计

•

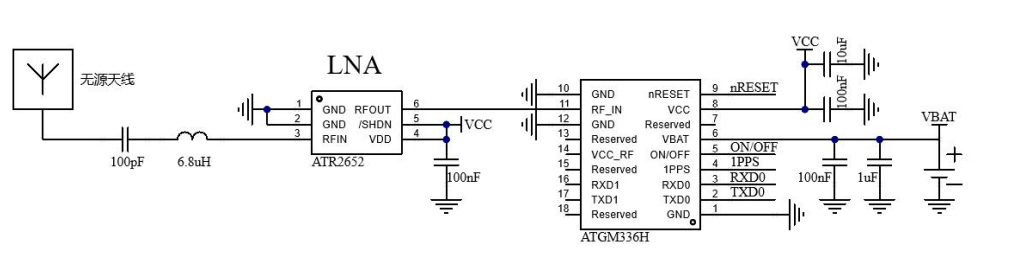

  无源天线参考设计

• 冷启动未完成：首次使用需在户外开阔处等待 30 秒，模块完成搜星；
• 卫星系统未启用：通过$PCAS04,7F*58指令开启全部卫星系统。

3. 定位精度差（误差＞5m）

• 水平精度因子过大：卫星数量不足（＜4 颗）或信号干扰，移动到开阔环境；
• 天线安装不当：射频走线未做 50Ω 阻抗控制，或天线朝向错误（要朝上）；
• 未启用多模多频：确保开启北斗 + GPS 联合定位，提升抗干扰能力。

4. 模块功耗过高

• 未启用电池备份模式：VBAT 引脚接纽扣电池，模块休眠时仅 15μA 功耗；
• 更新率过高：非必要场景下，将更新率从 10Hz 降至 1Hz，功耗可降低 50%。

七、低功耗优化与多模块联动思路

1. 低功耗配置（电池供电场景）

// 配置更新率为5秒1次（降低功耗）
void setLowPower() {
  gp21Serial.println("$PCAS02,5000*2A"); 5000ms=0.2Hz
  delay(500);
  gp21Serial.println("$PCAS00*01"); // 保存配置
}

2. 与 4G 模块联动（如大夏龙雀科技公司 DX-CT11）

将解析后的经纬度通过 4G 模块上传到云平台，实现远程定位监控，核心代码片段：

// ct11Serial为4G模块串口
void sendToCloud() {
  if (gnssData.isValid) {
    String data = "lat:" + String(gnssData.lat, 6) + ",lon:" + String(gnssData.lon, 6);
    ct11Serial.println("AT+QMTPUB=\"gps/location\",0,0," + data); // MQTT上传
  }
}

八、总结

DX-GP21 作为一款高性价比 GNSS 模块，通过多模多频设计实现了 1 米级定位，操作流程清晰：硬件接线 → AT 指令配置 → NMEA 数据解析 → 实际应用。

本文示例的代码可用于 Arduino 平台，STM32 等其他平台可参考逻辑修改串口初始化部分。如果需要进一步优化低功耗、提升定位精度，可深入研究模块的抗干扰配置和天线选型（推荐有源陶瓷天线）或咨询深圳大夏龙雀科技有限公司相关技术人员。

本文基于作者真实开发过程编写，相关有效经验均已记录，具体技术细节严格参考DX-GP21技术手册（可访问深圳大夏龙雀科技官方网站获取资料），建议开发时随时查阅。
