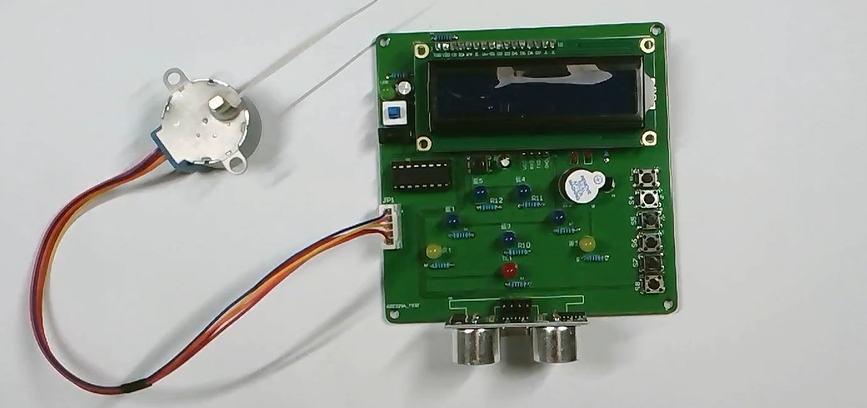

本设计是基于单片机的汽车尾灯系统，主要实现以下功能：

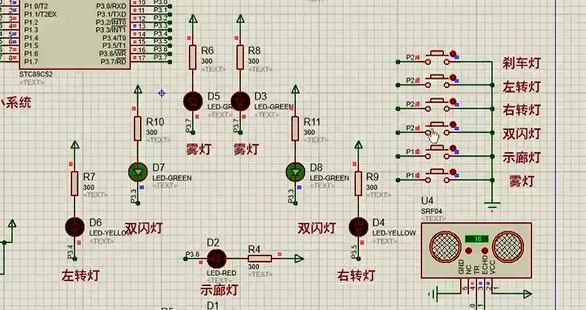

1、按键实现左转灯(黄灯），右转灯(黄灯），双闪灯、示廓灯、雾灯亮灭
2、超声波检测到障碍物，进行刹车（步进电机），也可以按键刹车，并且刹车灯亮（红灯）。

标签：51单片机、LCD1602、超声波测距模块、步进电机

题目扩展：超声波测距系统

系统框图：

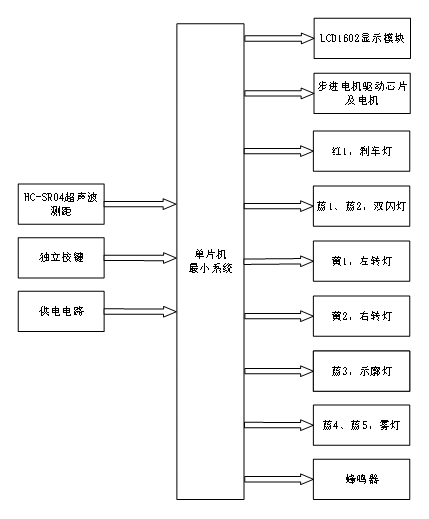

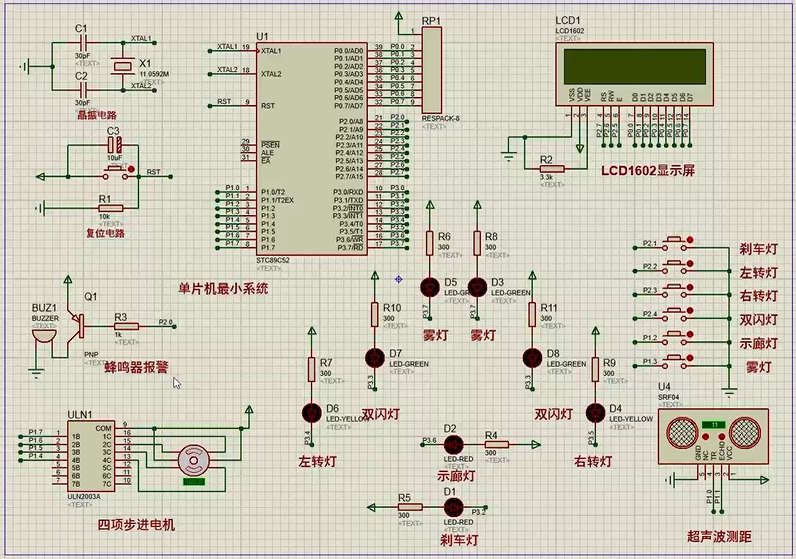

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的汽车尾灯设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，分别是HC-SR04超声波测距模块，用于检测障碍物距离；第二部分是独立按键，手动打开灯光；第三部分是供电电路，给整个系统供电。输出由九部分组成，第一部分是LCD1602显示屏，显示检测到的障碍物距离；第二部分是步进电机驱动芯片及电机，用于模拟刹车；第三部分是刹车灯；第四部分是双闪灯；第五部分是左转灯；第六部分是右转灯；第七部分是示廓灯；第八部分是雾灯，第九部分是蜂鸣器，当检测到障碍物的距离小于10时，蜂鸣器报警。

设计摘要：

基于单片机的汽车尾灯系统是一种用于提高汽车行车安全性和驾驶者操作便利性的设计。该系统主要包括左转灯、右转灯、双闪灯、示廓灯、雾灯和刹车等功能。通过按键操作和超声波检测，可以实现这些功能。

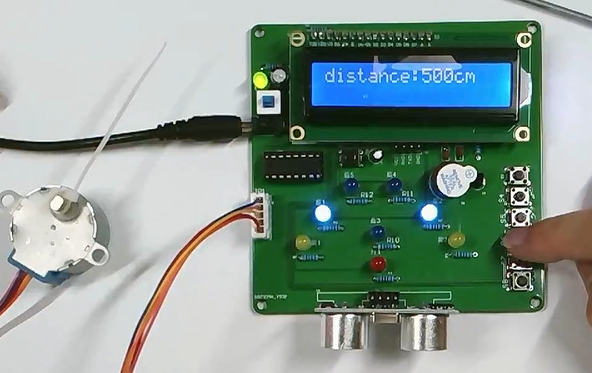

首先，左转灯和右转灯功能可以通过按键来控制。当驾驶者需要进行左转或右转时，只需按下相应的按键，系统会发送信号给单片机，从而点亮对应方向的黄色灯光提示其他车辆。

其次，双闪灯功能可以在紧急情况下使用。按下特定的按键后，左右转向灯会交替快闪，以提醒其他车辆注意。这对于故障车辆或紧急停车具有重要意义。

示廓灯是位于车辆四角的灯光，用于指示车辆边界。按下相应按键后，示廓灯会点亮，增加车辆的可见性，减少夜间或恶劣天气下的事故风险。

雾灯是在能见度低的情况下使用的重要功能。通过按键操作，驾驶员可以控制雾灯的亮灭，以提高对前方路况的识别度，增加行车安全性。

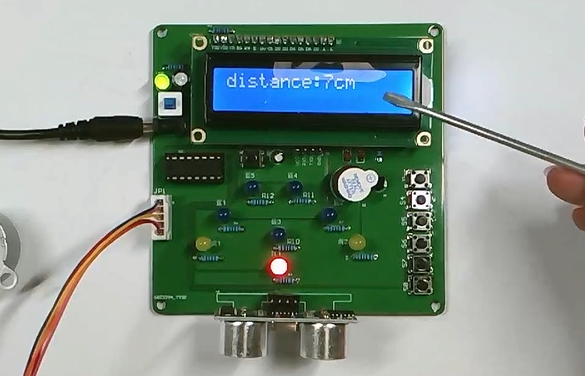

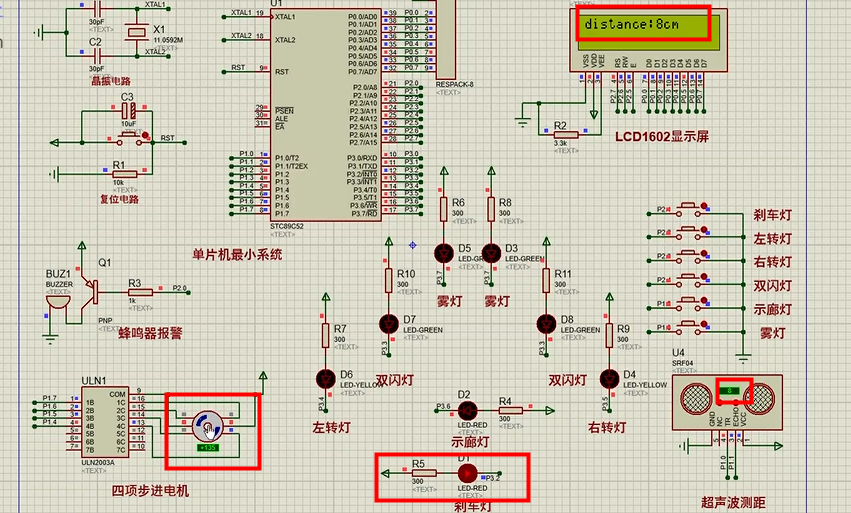

除了按键操作，该系统还集成了超声波传感器来检测前方障碍物的距离。当检测到障碍物过近时，系统会触发刹车功能。刹车通过控制步进电机实现，同时刹车灯也会亮起，发出红色警示灯光，提醒后方的车辆。

基于单片机的汽车尾灯系统设计简单、易于实施，并且具有较高的可靠性。它可以有效地提高驾驶者行车安全性，降低事故风险。此外，该系统的按键操作和自动刹车功能为驾驶者提供了更加便捷和安全的驾驶体验。总之，这个基于单片机的汽车尾灯系统设计是一个有益于道路交通安全的创新方案。

关键词：单片机；步进电机；超声波测距；蜂鸣器报警

字数：9000+
