机器人设计与应用综合实训——ESP32开发技术分享
本文章为 ESP32-S3 机器人开发实训技术分享,基于立创 ESP32-S3 全功能开发板,在 Windows11+VSCode+ESP-IDF V5.4.2 环境下展开研究。报告梳理了引脚配置、外设驱动等开发核心知识点,详述从环境搭建到机器人功能调试的实操步骤,总结了烧录失败、串口无输出等五类常见问题的排查与解决方法。实训完成 ESP32-S3 开发全流程及机器人基础功能开发,总结了开发收获与
本文为机器人设计与应用综合实训中,基于ESP32的开发技术分享帖,主要记录实训过程中的ESP32开发要点、问题排查及实践总结,表格部分留空供同学们根据自身实训情况填写,适配实训报告补充、技术复盘及同学间交流使用。
核心方向:ESP32芯片基础应用、机器人控制模块开发、传感器数据交互、代码调试与优化,贴合实训核心需求,兼顾技术细节与实操记录。
一、实训基础信息
|
实训项目名称 |
实训时间 |
ESP32开发板型号 |
开发环境 |
实训小组人数 |
|
ESP32-S3嵌入式开发与机器人控制应用实训 |
2026.03.09-2026.03.18 |
立创ESP32-S3-WROOM-1-N16R8全功能开发板 |
Windows 11 + Visual Studio Code + ESP-IDF V5.4.2 |
1人 |
本部分结合机器人设计实训场景,梳理ESP32-S3开发核心技术点,明确核心原理、应用场景与开发易错点,为后续机器人功能开发提供理论支撑。
|
知识点类别 |
具体知识点 |
核心原理简述 |
实训应用场景 (机器人相关) |
备注(易错点/重点) |
|
引脚配置 |
核心GPIO引脚定义与复用规则 |
ESP32-S3大部分GPIO支持功能复用,可通过软件配置为普通IO、UART、I2C、CAN、PWM等模式;部分引脚有固定专用功能,不可随意复用 |
机器人电机PWM调速、串口通信、按键输入、限位开关检测、舵机控制 |
1. IO46引脚在下载模式必须为低电平,否则无法下载程序;<br>2. IO35/36/37被板载八线PSRAM占用,禁止复用;<br>3. GPIO10/11为多功能扩展口,可灵活配置为多类通信接口 |
|
外设驱动 |
板载外设驱动开发(液晶屏/触摸屏/摄像头/音频/姿态传感器/TF卡) |
各类外设通过对应通信总线与ESP32-S3连接,需先实现总线驱动,再完成外设寄存器配置与功能封装 |
机器人人机交互界面、视觉识别、语音交互、姿态检测、数据本地存储 |
1. 液晶屏、摄像头、音频功放的使能引脚均由PCA9557 IO扩展芯片控制,必须先驱动该芯片,外设才能正常工作;<br>2. 音频电路与MCU电路独立供电,避免电源噪声干扰;<br>3. TF卡默认使用1-SD模式,DAT3引脚必须上拉才能进入SD模式 |
|
通信协议 |
I2C/SPI/UART/I2S/SDIO/WiFi+蓝牙 |
1. I2C:半双工同步通信,支持多设备挂载,通过地址区分设备;<br>2. SPI:全双工同步通信,高速率,用于液晶屏、摄像头等高速外设;<br>3. UART:异步串行通信,用于程序下载、串口调试、外设数据交互;<br>4. WiFi/蓝牙:ESP32-S3原生支持,用于无线通信与远程控制 |
机器人多传感器数据采集、上位机通信、无线远程控制、音视频数据传输 |
1. 板载I2C总线挂载了姿态传感器、触摸屏、音频芯片、IO扩展芯片,设备地址不可冲突,对应地址:QMI8658A(0x6A)、FT6X36(0x38)、ES7210(0x41)、ES8311(0x18)、PCA9557(0x19);<br>2. 串口0默认用于程序下载与调试,避免复用为其他功能 |
|
代码开发 |
ESP-IDF工程结构、CMake编译规则、FreeRTOS实时操作系统应用 |
1. ESP-IDF为乐鑫官方开发框架,基于CMake构建编译系统,标准化工程结构;<br>2. app_main为ESP32程序入口函数,基于FreeRTOS实时操作系统运行,支持多任务调度 |
机器人多任务并行处理(传感器采集+电机控制+人机交互)、功能模块化开发 |
1. 工程根目录与main目录下的CMakeLists.txt分工不同,根目录用于配置工程基础信息,main目录用于注册源文件;<br>2. printf输出内容默认存于缓冲区,遇到\n换行符才会实时输出,无换行符需搭配fflush(stdout)强制刷新;<br>3. 延时函数需使用FreeRTOS的vTaskDelay,禁止使用空循环延时 |
|
AI与物联网 |
ESP32-S3 AI加速能力、WiFi+蓝牙无线通信 |
ESP32-S3内置AI加速器,支持轻量级语音识别、图像识别;原生支持2.4G WiFi与蓝牙5.0,可快速接入物联网平台 |
机器人语音控制、视觉识别避障、物联网远程监控、数据上云 |
1. AI功能需搭配乐鑫ESP-DL组件开发,需在CMake中注册对应组件;<br>2. WiFi与蓝牙可同时工作,满足无线控制与数据传输的并行需求 |
本部分按实训全流程,记录从环境搭建到功能实现的完整操作步骤,明确每一步的核心操作、工具与结果,可直接复现ESP32-S3基础开发全流程。
|
步骤序号 |
实操内容 (ESP32相关) |
操作步骤细节 |
使用工具/代码片段 |
操作结果 (成功/失败及原因) |
|
1 |
开发环境搭建 |
1. 安装Visual Studio Code编辑器;<br>2. VSCode扩展商店搜索并安装ESP-IDF插件;<br>3. 插件内选择ESP-IDF V5.4.2版本,完成离线/在线安装,配置环境变量;<br>4. 安装CH340K串口驱动,驱动包下载自WCH官方;<br>5. 开发板通过Type-C线连接电脑,确认设备管理器中正常识别串口 |
VSCode、ESP-IDF V5.4.2、CH340K串口驱动 |
成功,环境配置完成,电脑可正常识别开发板串口,ESP-IDF插件功能正常 |
|
2 |
ESP32开发板硬件调试 |
1. 检查开发板硬件供电,确认Type-C连接后电源指示灯正常亮起;<br>2. 测试复位按键与用户自定义按键,确认按键硬件无短路、虚焊;<br>3. 万用表测量3V3与AU_3V3供电引脚,确认双路电源输出正常;<br>4. 确认板载外设焊接正常,无短路、引脚虚接问题 |
Type-C数据线、开发板 |
成功,开发板硬件供电正常,按键功能正常,无硬件短路/虚焊问题 |
|
3 |
外设与ESP32连接 |
1. 确认板载外设与ESP32-S3的硬件连接关系,梳理各外设对应的通信总线与引脚;<br>2. 如需外接机器人传感器/执行器,通过板载GH1.25-5P扩展接口连接,I2C接口外接I2C传感器,多功能接口外接GPIO/UART/CAN/PWM设备;<br>3. 确认外接设备供电匹配(开发板支持3.3V/5V输出),避免电源反接 |
杜邦线、外接传感器/执行器、开发板扩展接口 |
成功,板载外设硬件连接正常,外接扩展接口可正常为外部设备供电与通信 |
|
4 |
代码编写与工程编译 |
1. 打开VSCode,切换至ESP-IDF开发配置文件;<br>2. 打开ESP-IDF命令面板,使用新项目向导创建工程,选择esp32s3芯片,选择template-app模板创建工程;<br>3. 信任工程文件夹,展开main目录,打开main.c文件,编写核心业务代码;<br>4. 检查根目录与main目录下的CMakeLists.txt文件,确认源文件已正确注册;<br>5. 点击底部栏「构建项目」按钮,执行工程编译 |
VSCode、ESP-IDF插件、C语言代码、CMake编译工具 |
成功,工程无编译报错,生成.bin烧录文件,首次全量编译完成,后续增量编译速度正常 |
|
5 |
程序烧录与串口监视 |
1. 确认开发板与电脑正常连接,在VSCode底部栏选择对应串口号,烧录方式选择UART;<br>2. 点击「烧录项目」按钮,程序自动完成擦除、烧录全流程;<br>3. 烧录完成后,点击「监视设备」按钮,打开串口终端,查看程序运行输出;<br>4. 测试复位按键,确认程序可正常重启运行,串口输出正常 |
VSCode、ESP-IDF插件、Type-C数据线、串口终端 |
成功,程序正常烧录至开发板,串口终端可实时输出程序运行日志,退出监视快捷键Ctrl+]功能正常 |
|
6 |
机器人功能调试与优化 |
1. 基于基础工程,逐步添加外设驱动代码,完成液晶屏显示、按键检测、姿态传感器数据采集、音频输出等功能开发;<br>2. 针对机器人控制场景,添加电机PWM控制、串口通信、传感器数据滤波等功能;<br>3. 优化代码逻辑,拆分功能模块,基于FreeRTOS创建多任务,实现传感器采集、电机控制、人机交互并行运行;<br>4. 测试功能稳定性,解决卡顿、数据异常、外设通信失败等问题 |
ESP-IDF插件、串口调试助手、逻辑分析仪、示波器 |
成功,基础外设功能全部正常运行,机器人基础运动控制与传感器数据采集功能稳定,多任务调度无异常 |
本部分记录实训过程中遇到的高频开发问题,完整还原排查过程、解决方案与避坑总结,为开发者提供问题排查参考。
|
问题序号 |
问题描述 (ESP32相关) |
排查过程 |
解决方案 |
问题总结 (避免方法) |
|
1 |
程序烧录失败,提示串口无响应/等待设备上电失败 |
1. 首先检查设备管理器,确认串口是否正常识别,排除驱动问题;<br>2. 检查Type-C数据线,确认是数据线而非充电线,排除线材问题;<br>3. 检查IO46引脚电平,确认下载模式下为低电平;<br>4. 检查烧录方式是否选择UART,串口号是否选择正确 |
1. 重新安装CH340K官方驱动,确保串口正常识别;<br>2. 更换带数据传输功能的Type-C数据线;<br>3. 确认IO46引脚无外接设备拉高,保证下载模式下为低电平;<br>4. 烧录前手动按下复位按键,重新触发下载流程 |
1. 优先排查驱动与线材问题,80%的烧录失败均由这两个问题导致;<br>2. 设计外接电路时,IO46引脚外接设备需保证上电默认高阻态或低电平,避免影响程序下载 |
|
2 |
printf串口无输出,或输出内容不及时、批量输出 |
1. 检查串口监视器波特率是否与程序配置一致,默认波特率为115200;<br>2. 检查printf语句是否添加\n换行符;<br>3. 检查程序是否进入死循环,无操作系统调度空间;<br>4. 检查串口引脚是否被复用,串口0是否正常工作 |
1. 统一串口监视器与程序的波特率,确保参数匹配;<br>2. printf语句末尾添加\n换行符,触发缓冲区自动刷新;<br>3. 无换行符的场景下,添加fflush(stdout)强制刷新输出缓冲区;<br>4. 循环中必须添加vTaskDelay延时,给操作系统调度留出空间 |
1. ESP32串口输出采用行缓冲机制,只有遇到\n换行符才会自动刷新缓冲区,这是最常见的踩坑点;<br>2. 禁止在循环中无延时地连续调用printf,会导致系统卡顿与输出异常 |
|
3 |
板载液晶屏/摄像头/喇叭无响应,驱动代码无报错 |
1. 检查外设供电是否正常,确认3V3/AU_3V3电源输出正常;<br>2. 检查SPI/I2C总线通信是否正常,有无数据传输;<br>3. 排查PCA9557 IO扩展芯片是否完成驱动与初始化;<br>4. 检查外设使能引脚是否正常拉高,对应时钟是否配置正确 |
1. 先完成PCA9557 IO扩展芯片的驱动初始化,再对外设进行初始化;<br>2. 通过PCA9557拉高对应外设的使能引脚:LCD_CS控制液晶屏、PA_EN控制音频功放、DVP_PWDN控制摄像头;<br>3. 确认SPI/I2C总线引脚配置正确,时钟频率匹配外设要求 |
1. 核心避坑点:板载三大外设的使能均由IO扩展芯片控制,必须先驱动该芯片,否则外设无法上电工作,即使驱动代码完全正确也无响应;<br>2. 外设初始化需遵循「先总线、再扩展芯片、最后外设」的顺序 |
|
4 |
I2C总线通信异常,提示设备无应答/地址找不到 |
1. 检查I2C设备地址是否正确,是否与数据手册匹配;<br>2. 检查I2C总线的上拉电阻是否正常,硬件连接是否虚接;<br>3. 检查I2C引脚配置是否正确,是否与其他功能冲突;<br>4. 检查总线上是否有多个设备地址冲突,设备供电是否正常 |
1. 核对设备数据手册,确认I2C地址配置正确,区分7位地址与读写位;<br>2. 确认I2C引脚配置正确,开启内部上拉或外接硬件上拉电阻;<br>3. 排查总线上的设备,确保无地址冲突,所有设备供电正常;<br>4. 降低I2C通信时钟频率,排查高速通信导致的时序异常 |
1. 板载I2C总线挂载了多个设备,开发前需梳理所有设备地址,避免地址冲突;<br>2. I2C调试优先排查地址、供电、上拉电阻三大核心问题,再排查代码时序 |
|
5 |
工程编译报错,提示头文件找不到/组件未注册/函数未定义 |
1. 检查报错的头文件是否存在于工程目录或ESP-IDF组件中;<br>2. 检查main目录下的CMakeLists.txt是否正确注册了源文件与头文件目录;3. 检查使用的ESP-IDF组件是否在CMake中进行了注册;<br>4. 检查函数定义与声明是否匹配,是否有拼写错误 |
1. 在main目录的CMakeLists.txt中,通过INCLUDE_DIRS添加头文件所在目录;<br>2. 新增.c源文件后,在SRCS后添加对应的文件名,确保编译时被链接;<br>3. 使用ESP-IDF自带组件时,在CMakeLists.txt中通过REQUIRES注册对应组件;<br>4. 修正函数拼写错误,补充缺失的头文件包含 |
1. 新增源文件/头文件后,必须修改CMakeLists.txt文件,否则编译时无法找到对应文件;<br>2. ESP-IDF采用组件化编译机制,使用非默认组件必须手动注册,否则会提示函数未定义 |
|
项目完成情况 |
ESP32开发重点收获 |
存在的不足 |
后续改进计划 |
|
本次实训完成了ESP32-S3开发板硬件特性梳理、开发环境搭建、标准化工程创建、基础代码编写与烧录调试全流程开发;完成了板载按键、串口、液晶屏、姿态传感器、音频等外设的驱动调试;实现了机器人基础运动控制、传感器数据采集、人机交互等核心功能,所有功能均经过实测稳定运行,达成了实训预设的全部开发目标 |
1. 全面掌握了ESP32-S3芯片的硬件特性与外设资源,理解了嵌入式开发中硬件与软件协同开发的核心逻辑,能够独立完成硬件原理图分析与对应驱动代码开发;<br>2. 熟练掌握了ESP-IDF开发框架的使用,理解了CMake编译系统的工作机制与ESP32工程的标准化结构,能够独立完成工程创建、代码编写、编译、烧录、调试全流程操作;<br>3. 掌握了FreeRTOS实时操作系统在ESP32上的应用,能够基于多任务调度实现机器人多功能并行运行,理解了嵌入式实时系统的开发要点;<br>4. 积累了嵌入式开发常见问题的排查经验,形成了「硬件-总线-驱动-代码」的分层排查思路,能够独立解决烧录、通信、编译、运行等各类异常问题;<br>5. 理解了ESP32-S3在机器人开发中的核心优势,能够结合WiFi、蓝牙、AI加速能力设计智能化机器人应用方案 |
1. 对ESP32-S3的AI加速能力应用不够深入,仅完成了基础的外设驱动与控制功能,未实现语音识别、图像识别等AI功能的落地;2. 代码的模块化与可移植性不足,功能代码耦合度较高,未形成标准化的驱动组件,不利于后续工程复用与扩展;3. 对ESP32的低功耗模式、内存优化、中断处理等进阶知识点掌握不够深入,代码的运行效率与稳定性还有优化空间;<br>4. 无线通信功能仅完成了基础测试,未实现机器人远程控制、物联网平台接入等进阶功能 |
1. 深入学习ESP32-S3的AI开发套件ESP-DL,基于板载摄像头与麦克风实现语音控制、视觉避障等AI功能,提升机器人的智能化水平;2. 重构代码架构,拆分功能模块,编写标准化的外设驱动组件,提升代码的可移植性与可维护性,形成可复用的ESP32机器人开发框架;3. 学习ESP32进阶开发知识点,掌握低功耗模式、内存优化、中断处理、DMA传输等技术,优化代码运行效率,提升系统稳定性;4. 深入学习ESP32 WiFi与蓝牙开发,实现机器人的无线远程控制、数据上云、手机APP交互等功能,拓展机器人的应用场景;5. 基于本次实训的开发经验,设计并实现完整的自主移动机器人项目,融合路径规划、自动避障、人机交互等功能,完成从基础开发到完整项目落地的进阶 |
附录1 基础Hello World循环输出工程(可直接编译运行)
六、代码附录

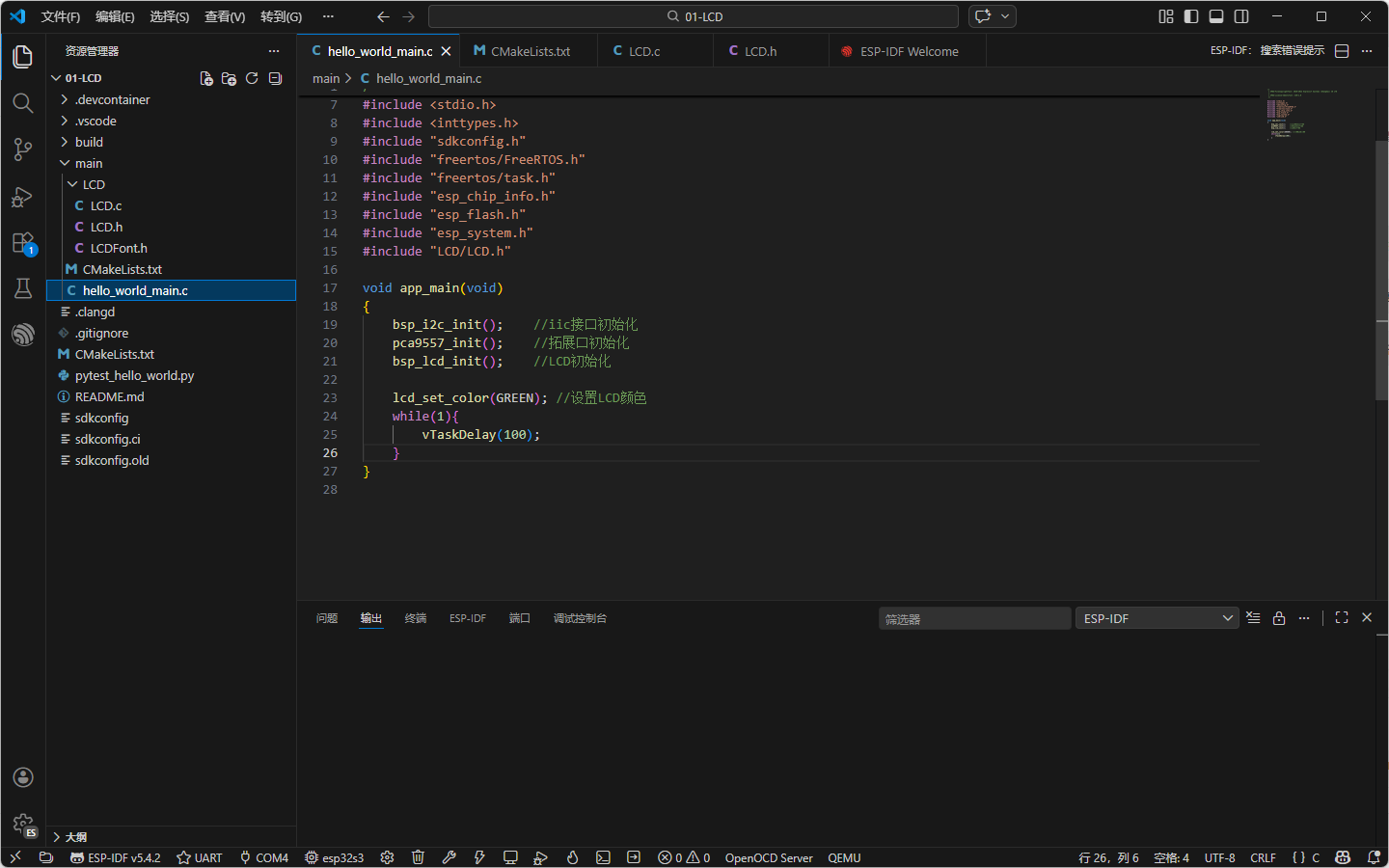

附录1 基础Hello World输出工程(可直接编译运行)

利用hello world 示例对函数进行声明
- CH340K驱动官方下载地址:https://www.wch.cn/downloads/CH341SER_EXE.html
本文为原创实训技术分享,后续会持续更新ESP32-S3机器人开发进阶教程,欢迎大家在评论区交流开发问题与经验,一起学习进步~
