FT8493PA 与 FT8493KA 是同系列、同封装的PD 快充电源 PWM 控制器，核心区别在于输出功率等级不同，PA 功率更高、KA 功率更低，其余功能与架构基本一致。

核心联系（相同点）
品牌与系列：均为辉芒微 FT8493 系列，用于隔离反激式 PD 快充电源。
封装与引脚：均为 SOP-8 封装，引脚定义完全兼容。
核心架构：
内置 750V 高压功率 MOSFET、高压启动、自供电（无需辅助绕组 / VCC 二极管）。
集成 Rcs 电流采样电阻、抖频（EMI 优化）、恒功率控制。
工作模式：CCM + 降频轻载，六级能效，待机 < 75mW。
保护：OVP、UVLO、OCP、SCP、OTP、逐周期限流。
输入范围：全电压 90–264Vac。


关键区别（选型核心）

选型建议
做20W PD（手机 / 平板小功率快充）：选FT8493KA，成本更优。
做25W/30W PD（笔记本 / 多口快充）：选FT8493PA，功率余量更大。
两者引脚兼容，可在同 PCB 上通过换芯片实现功率升级。

典型应用电路：

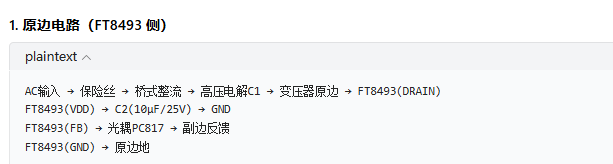

原边电路：

DRAIN：接变压器原边上端 + 高压电解正极
VDD：芯片供电，仅需 1 个 10μF 电容（无 VCC 绕组 / 二极管）
FB：反馈输入，接光耦输出
GND：原边功率地
2. 变压器（关键）
绕组：原边绕组 + 副边绕组（无辅助绕组）
KA（20W）：原边电感约 1.8–2.2mH
PA（25W）：原边电感约 1.5–1.8mH（更小，适配更大功率）
磁芯：EE16/19，气隙按功率调整

副边电路（输出 + 同步整流）电路

同步整流：
FT8493KA → FT8374FBA（20W）
FT8493PA → FT8374FCA（25W）
反馈环路：TL431 基准 + 分压电阻 + 光耦，实现恒压 / 恒流
输出电容：C3=22–47μF/25V（固态 / 电解）

关键元件清单（通用）

FT8493KA vs FT8493PA 电路差异
1. 功率与变压器
KA（20W）：原边电感 1.8–2.2mH，适配 20W（5V3A/9V2.22A/12V1.67A）
PA（25W）：原边电感 1.5–1.8mH，适配 25W/30W（更高电流档）
2. 同步整流搭配
KA → FT8374FBA
PA → FT8374FCA（电流能力更强）
3. 外围兼容
引脚完全兼容，PCB 可共用，仅换芯片与变压器即可切换功率。
