了解了信号调理的基础原理和核心调制机制后，我们将目光转向技术落地：如何通过集成芯片将复杂的调制、调理环节小型化、标准化？这些集成方案在不同行业场景中，又如何适配具体需求完成信号处理？这篇文章，我们聚焦集成调理芯片的演进历程，结合工业、医疗两大典型场景，拆解调制技术的实际应用逻辑。

一、集成调理芯片的演进：从分散到集成的调制效率革命

早期的信号调理系统，采用“放大器+滤波器+ADC”的分散式设计，不仅体积大、功耗高，还存在调制参数不匹配、信号干扰严重等问题。随着半导体技术的发展，集成调理芯片应运而生，将调制、调理核心环节集成于单芯片，实现了“小型化、低功耗、高精度”的技术突破，演进过程分为两个关键阶段：

模拟前端（AFE）芯片：调制环节的“初代集成方案”

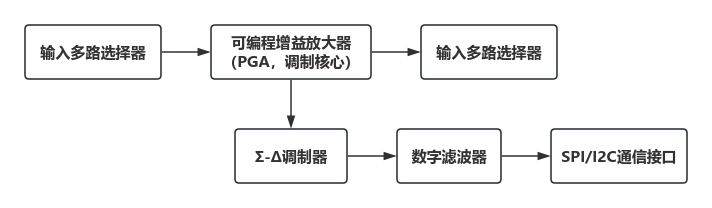

AFE芯片是信号调理集成化的基础形态，核心架构围绕“调制-转换”全流程设计，实现了从模拟信号输入到数字信号输出的一体化处理，典型架构及调制环节细节如下：

关键调制环节的集成设计细节：

输入多路选择器：支持4/8路差分输入（如ADI AD7124-8），可适配多传感器同时接入，调制切换时间<1μs，确保多通道信号处理的实时性；

PGA调制模块：增益可通过软件编程设置（1-128倍），增益误差±0.1%，温度漂移<5ppm/℃，确保不同幅值信号的调制精度稳定；

抗混叠滤波调制：集成8阶低通滤波器，截止频率可通过采样率自适应调整，滚降系数>60dB/十倍频，有效抑制混叠噪声；

Σ-Δ调制器：采用过采样技术（采样率可达1MHz），通过噪声整形将量化噪声推至高频段，调制精度达到24位，量化误差<1LSB。

AFE芯片的出现，大幅降低了信号调理系统的设计难度，目前已广泛应用于工业传感器、医疗设备等场景，典型型号ADI AD7124-4/8的全功能工作功耗<1mA，可直接适配电池供电的低功耗设备。

传感器集线器：多传感器调制的“协同调度中心”

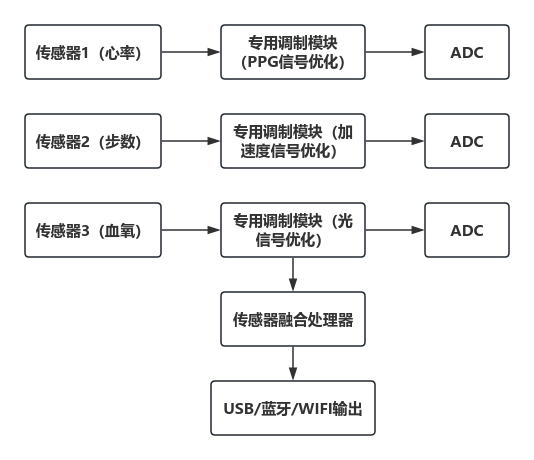

随着智能设备功能升级（如智能手表需同时监测心率、步数、血氧），单一AFE芯片已无法满足多传感器协同处理需求，传感器集线器应运而生。其核心优势是集成多通道独立调制模块，支持多传感器信号并行调理，还可通过传感器融合算法优化数据输出，典型架构如下：

与AFE芯片相比，传感器集线器的调制环节更具针对性：针对不同类型传感器的信号特性，配置专用调制参数（如PPG信号的调制增益固定为20倍、加速度信号的抗混叠截止频率为100Hz），同时支持调制参数的动态调整，适配不同场景需求。例如，智能手表在运动模式下，会自动提升加速度信号的调制采样率，确保步数统计精准。

二、典型行业应用：调制技术的场景化适配实践

不同行业的应用场景，对信号调理的调制精度、功耗、抗干扰能力要求差异极大。汽车电子需兼顾低功耗与抗电磁干扰，环境监测则侧重高精度与恶劣环境适配，下面通过这两大场景，拆解调制技术的落地逻辑。

汽车胎压监测系统（TPMS）——低功耗调制支撑行车安全

TPMS作为汽车主动安全部件，需实时监测轮胎压力（0.1-3.5bar）和温度（-40℃~85℃），核心痛点是电池供电（要求5年以上续航）、强电磁干扰（发动机、雷达辐射）及狭小安装空间，调制技术需在低功耗、抗干扰、小型化间找到平衡。系统采用集成压力传感器+AFE芯片的方案，调制流程针对性设计极强。

首先由压阻式压力传感器采集信号，灵敏度为2mV/bar，采集到的毫伏级电压信号（最低0.2mV）先进入低噪声增益调制环节——通过AFE芯片内置的PGA将信号放大20-40倍，放大器噪声电压≤2nV/√Hz，同时抑制汽车电磁辐射带来的高频噪声。紧接着进行温度耦合调制修正，利用传感器内置的温度探头数据，通过线性补偿算法修正温度对压力信号的干扰，确保-40℃~85℃范围内信号偏差<±0.05bar。

为适配电池续航需求，调制环节采用“间歇唤醒”模式：每30秒唤醒一次完成信号采集与调制（全程耗时10ms），其余时间进入nA级休眠，AFE芯片调制功耗控制在5μA以内。抗混叠滤波调制设定截止频率1kHz，搭配16位Σ-Δ调制器完成模数转换，采样率2kHz，既避免高频干扰混叠，又控制采样功耗。最后调制后的数字信号经SPI接口传输至射频模块，实现数据无线上报，整个调制过程将信号信噪比提升至75dB以上，确保行车中压力数据精准可靠。

该场景调制核心难点是“低功耗与抗干扰平衡”，通过间歇式调制、低噪声放大及温度耦合修正，在满足5年续航需求的同时，抵御汽车复杂电磁环境干扰，为行车安全提供核心传感支撑。

水质浊度监测系统——高精度调制适配恶劣环境

水质浊度监测（适用于自来水厂、污水处理厂）需精准检测0-1000NTU的浊度值，核心需求是抗水体杂质干扰、长期稳定性及测量精度（误差≤±2%），场景面临水汽、腐蚀性气体及光线干扰等挑战，调制技术需聚焦信号提纯与精度保障。系统采用光学散射式传感器+专用调理模块，调制环节围绕光信号特性设计。

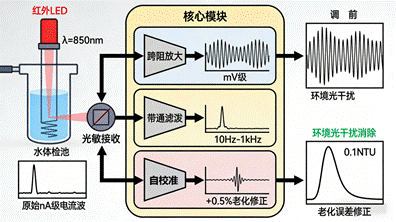

工作时红外LED发出固定强度光束，水体中悬浮颗粒散射光线后，由光电二极管捕获散射光信号，输出的nA级光电流信号先进入跨阻放大调制环节——通过低噪声跨阻放大器将光电流转为电压信号，转换增益1MΩ（即1V/μA），同时抑制环境光线带来的直流干扰，将微弱散射信号放大至毫伏级。紧接着进行带通滤波调制，设定中心频率50Hz、带宽10Hz，精准筛选散射光对应的信号频段，过滤LED驱动噪声、环境自然光等杂波。

考虑到长期工作的器件老化误差，系统加入在线自校准调制机制：每小时自动启动内置精密光参考源，通过校准算法修正放大器增益漂移与光电二极管灵敏度衰减，确保长期测量精度。最后经24位Σ-Δ调制器完成模数转换，采样率1kHz，搭配数字滤波进一步降噪，调制后的信号通过校准模型换算为浊度值，实现实时监测与超标报警。

该场景调制核心难点是“微弱光信号提纯与长期稳定性”，通过跨阻放大、针对性带通滤波及在线自校准的协同，在复杂水体环境中实现高精度浊度检测，为水质达标提供可靠数据支撑。

集成调制技术的产业价值——赋能实体经济智能化转型

从工业设备的故障预警到医疗健康的实时监测，集成调理芯片的调制技术正在成为实体经济智能化转型的“关键支撑”。在工业互联网领域，精准的调制技术让传统设备具备了“感知健康状态”的能力，推动制造业从“事后维修”向“预测性维护”升级，降低了生产损耗；在医疗健康领域，低功耗、高精度的调制技术让健康监测设备更便携、更可靠，推动医疗服务从“医院集中诊疗”向“居家实时监测”延伸，提升了健康管理的普及性。在数字经济与实体经济深度融合的今天，调制技术的场景化适配能力，直接决定了智能感知设备的落地效果，成为推动产业升级、改善民生服务的重要技术抓手。
