在现代航模、无人机竞速以及机器人控制的广阔世界里，信号的传输方式直接决定了设备的性能上限。如果你曾打开过一架高端无人机，可能会惊讶地发现，连接接收机和飞控的仅仅是一根细细的信号线，而非一捆复杂的排线。这根线背后所承载的技术，就是我们今天要深入探讨的主角——S.Bus协议

目录

1.什么是s.bus?

2.深入浅出s.bus原理

2.1 通信参数：特立独行的“暗号”

2.2 数据帧结构：25字节的秘密

2.3 传输速率

3.硬件连接：不可或缺的反相电路

4.代码案例

4.1 STM32配置要点

4.2 驱动实现

4.2.1 USART初始化函数

4.2.2 启动中断接收

4.2.3 中断回调函数

4.2.4 解析s.bus数据帧

4.2.5 使用示例

5.群雄逐鹿：S.Bus vs. PWM vs. PPM

6.应用场景：从天空到地面

6.1 无人机（UAV）与航空航天

6.2 机器人控制

6.3 双向通信与SBUS 2.0

7.总结

1.什么是s.bus?

        S.Bus（Serial Bus）是由日本Futaba公司（双叶电子）开发的一种串行数字通信协议，专为遥控模型和无人机系统设计 。在S.Bus出现之前，航模领域的主流标准是PWM（脉冲宽度调制）。PWM虽然简单直接，但其最大的弊端在于“一个通道一根线”：如果你想控制8个通道，就需要从接收机引出8根独立的信号线连接到对应的舵机或飞控。这不仅导致布线复杂、重量增加，而且模拟信号也容易受到电磁干扰。

        S.Bus的出现彻底改变了这一局面。它借鉴了数字总线的思想，将多达16个比例通道（甚至加上2个数字通道）的数据打包，通过单根信号线进行高速串行传输 。这就像将一个车道上只能跑一辆车的乡间小路（PWM），扩建成了可以容纳16辆车并排行的高铁（S.Bus），效率不言而喻。

2.深入浅出s.bus原理

        要理解S.Bus，关键在于解析它的“说话方式”。它并不是简单的电平变化，而是有着严格时序和格式的数据帧。

2.1 通信参数：特立独行的“暗号”

S.Bus的物理层基于改进的UART（串口）通信，但其参数非常特殊：

  • 波特率：固定在100000 bps（100k）。这是一个非常关键的数字，它不等于计算机常用的115200 bps，因此在配置飞控或单片机串口时需格外注意，否则会导致乱码 。

  • 数据格式：8位数据位，偶校验（Even Parity），2位停止位。通常简写为8E2 。

  • 电平逻辑：反向电平（Inverted Logic）。这是S.Bus最容易让初学者困惑的地方。在标准TTL电平中，高电平（3.3V/5V）代表逻辑“1”，低电平（0V）代表逻辑“0”。而S.Bus恰恰相反：物理低电平代表逻辑“1”，物理高电平代表逻辑“0” 。这意味着，如果你想用STM32或Arduino的直接读取S.Bus信号，必须经过硬件反相处理。

2.2 数据帧结构：25字节的秘密

S.Bus的数据以“帧”为单位进行传输，每帧固定为25个字节，结构如下表所示

字节位置     功能 描述
Byte1 帧头 固定为 0x0F，标志着一帧数据的开始。
Byte2 ~ 23 通道数据 这是核心的22个字节。由于每帧需要传输16个通道，每个通道的分辨率为11位（取值范围0~2047），16 x 11 = 176位，正好是22个字节。这些数据按高位字节优先的顺序紧密排列。
Byte24 标志位 1个字节，包含两个重要状态：帧丢失（Frame Lost）和故障保护（Failsafe）标志。此外，它还包含了第17和第18两个数字通道（通常是开关量）的信息
Byte25 帧尾 固定为0x00

2.3 传输速率

为了满足不同场景的需求，S.Bus通常有两种传输模式：

  • 高速模式：每4ms发送一帧，适用于延迟敏感的竞速无人机。

  • 低速模式：每14ms发送一帧，适用于普通的航模飞行控制 。

3.硬件连接：不可或缺的反相电路

        由于S.Bus采用反向电平，它无法直接与大多数单片机（如STM32、Arduino）的USART引脚通信。如果直接连接，单片机将无法识别信号。因此，硬件上需要一个简单的反相器电路。

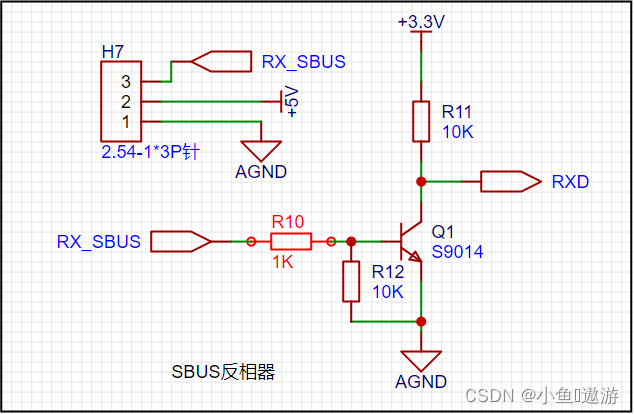

最常见的做法是使用一颗NPN三极管（如S9014、2N2222）和两个电阻（1kΩ和10kΩ）搭建电平转换电路 。

  • 基本原理：利用三极管的开关特性，将S.Bus的反向信号“翻转”成单片机可识别的正向信号。

  • 更简单的方案：许多现代飞控（如Pixhawk）和接收机（如FrSky部分型号）已经内置了反相器或提供了“SBUS（inverted）”选项，可以直接连接。但在自制DIY项目（如基于STM32的机器人）中，你很可能需要搭建这个电路。

4.代码案例

       基于STM32F4xx（以STM32F407为例）实现S.Bus信号接收与解析的驱动代码。代码采用HAL库，利用USART的信号极性反转功能直接匹配S.Bus的反向电平，无需外部反相电路，并通过中断方式接收完整的25字节帧。。

4.1 STM32配置要点

  • USART引脚：例如使用USART1（PA9-TX，PA10-RX），只接收信号，因此只需连接RX引脚。
  • 反向电平处理：STM32的USART支持接收引脚电平反转（RXINV），使能后即可直接匹配S.Bus的反向逻辑。
  • 波特率计算：确保系统时钟配置能使USART产生精确的100000 bps。例如，若APB2外设时钟为84MHz，则USART分频系数 = 84000000 / 100000 = 840，可通过USART_BRR设置（整数部分=840>>4=52，小数部分=840&0xF=8）。
  • 中断优先级：适当配置NVIC。

4.2 驱动实现

4.2.1 USART初始化函数

#include "stm32f4xx_hal.h"

UART_HandleTypeDef huart1;
uint8_t sbus_rx_buffer[25];          // 接收缓冲区
uint8_t sbus_rx_index = 0;            // 当前接收字节索引
uint8_t sbus_frame_ready = 0;         // 帧完成标志

void MX_USART1_SBUS_Init(void)
{
    // 1. 使能时钟
    __HAL_RCC_USART1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // 2. 配置GPIO：PA10为USART1_RX，复用推挽
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;          // S.Bus通常不需要上拉/下拉
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 3. 配置UART参数
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 100000;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;          // 8位数据
    huart1.Init.StopBits = UART_STOPBITS_2;               // 2位停止
    huart1.Init.Parity = UART_PARITY_EVEN;                 // 偶校验
    huart1.Init.Mode = UART_MODE_RX;                       // 仅接收
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    HAL_UART_Init(&huart1);

    // 4. 使能高级特性：RX引脚电平反转（匹配S.Bus反向逻辑）
    UART_AdvFeatureInitTypeDef adv = {0};
    adv.AdvFeatureInit = UART_ADVFEATURE_RXINVERT_INIT;
    adv.RxPinLevelInvert = UART_ADVFEATURE_RXINVERT_ENABLE;
    HAL_UART_AdvFeatureConfig(&huart1, &adv);
}

4.2.2 启动中断接收

void SBUS_Start_Receive(void)
{
    sbus_rx_index = 0;
    sbus_frame_ready = 0;
    // 使能接收中断，每次接收一个字节
    HAL_UART_Receive_IT(&huart1, &sbus_rx_buffer[0], 1);
}

4.2.3 中断回调函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART1)
    {
        sbus_rx_index++;

        // 检测帧头：第一个字节必须为0x0F，否则复位接收
        if (sbus_rx_index == 1 && sbus_rx_buffer[0] != 0x0F)
        {
            sbus_rx_index = 0;
        }

        // 当接收到25字节时，检查帧尾是否为0x00
        if (sbus_rx_index == 25)
        {
            if (sbus_rx_buffer[24] == 0x00)   // 帧尾正确
            {
                sbus_frame_ready = 1;          // 通知主循环处理
            }
            else
            {
                // 帧尾错误，丢弃整帧，重新开始
                sbus_rx_index = 0;
            }
        }

        // 继续接收下一个字节（未满25字节时）
        if (sbus_rx_index < 25)
        {
            HAL_UART_Receive_IT(&huart1, &sbus_rx_buffer[sbus_rx_index], 1);
        }
        else
        {
            // 已满25字节，等待主循环处理后重新启动接收
            // 注意：主循环处理完应将sbus_frame_ready清0并调用SBUS_Start_Receive()
        }
    }
}

4.2.4 解析s.bus数据帧

typedef struct {
    uint16_t channels[16];      // 0~2047
    uint8_t lost_frame;          // 帧丢失标志
    uint8_t failsafe;            // 故障保护标志
    uint8_t ch17;                // 数字通道17
    uint8_t ch18;                // 数字通道18
} SBUS_Data_t;

SBUS_Data_t sbus_data;

void SBUS_ParseFrame(uint8_t *buf, SBUS_Data_t *data)
{
    // 提取16个通道（11位/通道）
    data->channels[0]  = ((uint16_t)buf[1]      ) | ((uint16_t)buf[2] << 8) & 0x07FF;
    data->channels[1]  = ((uint16_t)buf[2] >> 3 ) | ((uint16_t)buf[3] << 5) & 0x07FF;
    data->channels[2]  = ((uint16_t)buf[3] >> 6 ) | ((uint16_t)buf[4] << 2) | ((uint16_t)buf[5] << 10) & 0x07FF;
    data->channels[3]  = ((uint16_t)buf[5] >> 1 ) | ((uint16_t)buf[6] << 7) & 0x07FF;
    data->channels[4]  = ((uint16_t)buf[6] >> 4 ) | ((uint16_t)buf[7] << 4) & 0x07FF;
    data->channels[5]  = ((uint16_t)buf[7] >> 7 ) | ((uint16_t)buf[8] << 1) | ((uint16_t)buf[9] << 9) & 0x07FF;
    data->channels[6]  = ((uint16_t)buf[9] >> 2 ) | ((uint16_t)buf[10] << 6) & 0x07FF;
    data->channels[7]  = ((uint16_t)buf[10] >> 5) | ((uint16_t)buf[11] << 3) & 0x07FF;
    data->channels[8]  = ((uint16_t)buf[12]      ) | ((uint16_t)buf[13] << 8) & 0x07FF;
    data->channels[9]  = ((uint16_t)buf[13] >> 3) | ((uint16_t)buf[14] << 5) & 0x07FF;
    data->channels[10] = ((uint16_t)buf[14] >> 6) | ((uint16_t)buf[15] << 2) | ((uint16_t)buf[16] << 10) & 0x07FF;
    data->channels[11] = ((uint16_t)buf[16] >> 1) | ((uint16_t)buf[17] << 7) & 0x07FF;
    data->channels[12] = ((uint16_t)buf[17] >> 4) | ((uint16_t)buf[18] << 4) & 0x07FF;
    data->channels[13] = ((uint16_t)buf[18] >> 7) | ((uint16_t)buf[19] << 1) | ((uint16_t)buf[20] << 9) & 0x07FF;
    data->channels[14] = ((uint16_t)buf[20] >> 2) | ((uint16_t)buf[21] << 6) & 0x07FF;
    data->channels[15] = ((uint16_t)buf[21] >> 5) | ((uint16_t)buf[22] << 3) & 0x07FF;

    // 标志位
    data->lost_frame = (buf[23] & 0x08) ? 1 : 0;   // bit3 丢失帧
    data->failsafe   = (buf[23] & 0x04) ? 1 : 0;   // bit2 故障保护
    data->ch17 = (buf[23] & 0x01) ? 1 : 0;          // bit0 数字通道17
    data->ch18 = (buf[23] & 0x02) ? 1 : 0;          // bit1 数字通道18
}

4.2.5 使用示例

int main(void)
{
    HAL_Init();
    SystemClock_Config();   // 需配置系统时钟（如168MHz，APB2=84MHz）
    MX_USART1_SBUS_Init();
    SBUS_Start_Receive();

    while (1)
    {
        if (sbus_frame_ready)
        {
            // 解析当前帧
            SBUS_ParseFrame(sbus_rx_buffer, &sbus_data);

            // 使用通道值（例如sbus_data.channels[0]~[15]）
            // ...

            // 重新启动接收下一帧
            sbus_frame_ready = 0;
            SBUS_Start_Receive();
        }

        // 其他任务...
    }
}

5.群雄逐鹿：S.Bus vs. PWM vs. PPM

        在遥控协议家族中，S.Bus常被拿来与前辈PWM和PPM比较。它们的主要区别如下：

特性 S.Bus (串行总线) PPM (脉冲位置调制) PWM (脉冲宽度调制)
传输方式 数字串行信号 模拟串行信号 模拟并行信号
通道数量 16+2 通道 最多 8-12 通道 每通道需单独一根线
线材需求 1根信号线 1根信号线 N根信号线（N=通道数）
分辨率 11位 (0-2047) 通常 10位以下 通常较低
抗干扰性 高（数字信号） 中（模拟信号叠加） 低（脉宽易受干扰）
延迟 最低 (4-14ms) 中等 (约20ms) 较高 (约20ms)
系统复杂度 需解码，硬件需反相 需解码，相对简单 即插即用，无需解码

        结论：虽然PWM在简单场景（如控制一两个模拟舵机）中依然常用，但在追求高性能、高集成度的现代无人机和机器人系统中，S.Bus的优势是压倒性的。

6.应用场景：从天空到地面

6.1 无人机（UAV）与航空航天

        这是S.Bus最主要的战场。在多旋翼无人机和固定翼飞机中，S.Bus接收机通过单线连接飞控（如Pixhawk、ArduPilot、Betaflight），传输油门、副翼、升降舵、方向舵以及飞行模式切换等所有指令 。其低延迟特性对于FPV（第一人称视角）竞速无人机来说至关重要。

6.2 机器人控制

在复杂的机器人平台，如多自由度机械臂或轮腿机器人，需要同时控制多个舵机和电机。通过S.Bus总线，可以采用总线拓扑结构连接多个支持S.Bus的舵机，只需将Hub（集线器）接入总线，即可轻松控制所有执行器，极大地简化了机器人内部的布线 。

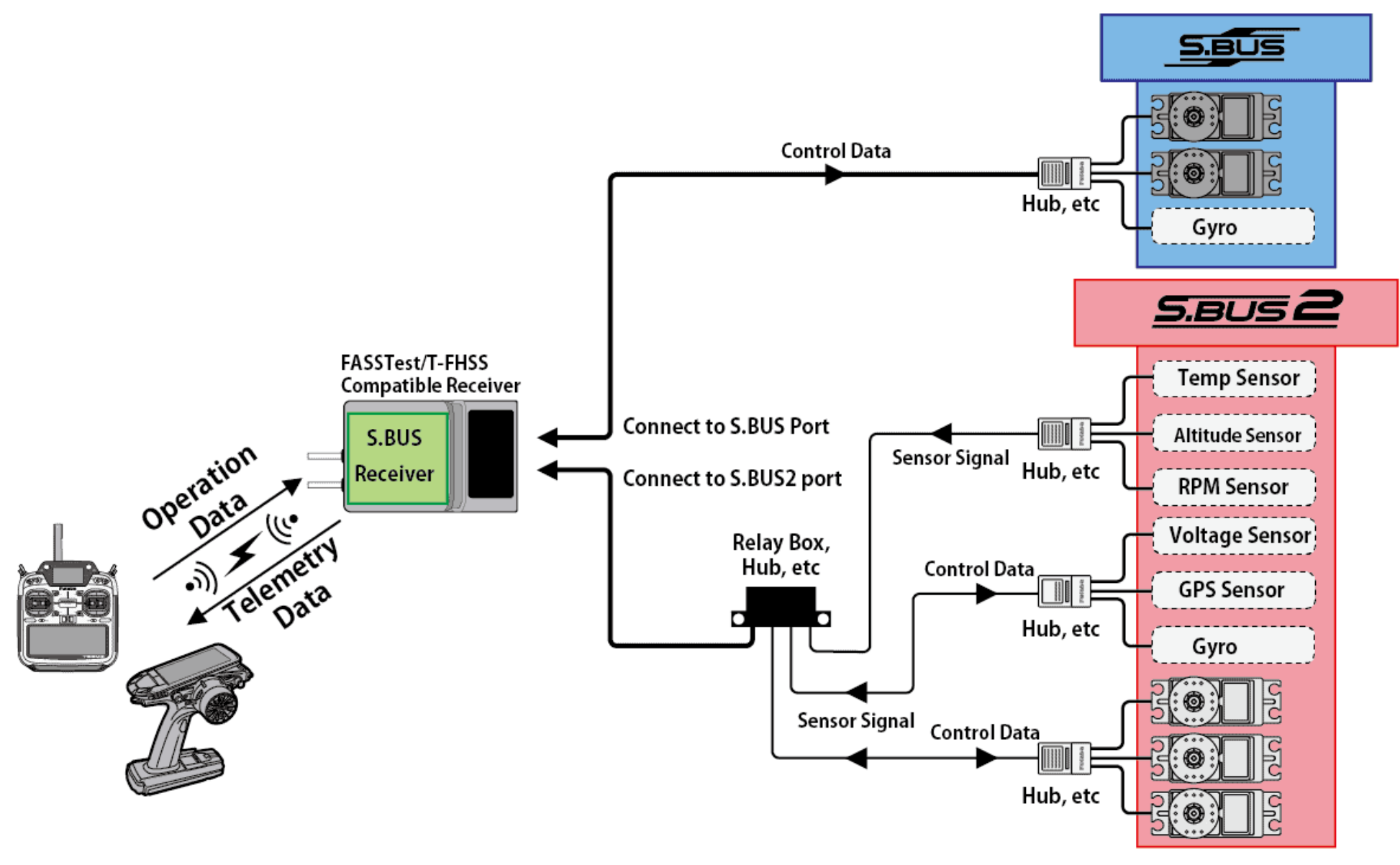

6.3 双向通信与SBUS 2.0

随着技术的发展，Futaba还推出了SBUS 2.0。它不仅支持下行（接收机到舵机/飞控）的控制信号，还支持上行（舵机/传感器到接收机）的遥测数据传输。这意味着你可以通过遥控器的屏幕实时查看舵机的温度、电压或转速等反馈信息，实现真正的“智能控制” 。

7.总结

        从一根线控制一个动作，到一根线控制一架飞机，S.Bus协议的出现是遥控模型从模拟时代迈向数字时代的重要里程碑。它通过巧妙的串行帧结构、严谨的校验机制以及独特的反向电平设计，解决了多通道传输的布线难题，并提供了卓越的抗干扰性能和极低的传输延迟。

        对于开发者和玩家而言，理解S.Bus的25字节帧结构、100k波特率以及反向电平这三个核心要素，是成功在DIY项目（如STM32、Arduino）中集成遥控功能的关键 。随着无人机和智能机器人技术的持续演进，S.Bus及其后续协议将继续扮演中枢神经的角色，连接着人类的指令与机器的行动。

# 嵌入式硬件 # 驱动开发 # 单片机 # 无人机
