【立创·天空星STM32F407VET6开发板-青春版】介绍、环境搭建、工程测试

本文介绍了立创·天空星STM32F407VET6开发板-青春版的相关信息，包括硬件设计、资源分布、参数特点、原理图等，并上传 MicroPython 固件实现快速工程测试。

介绍

立创·天空星STM32F407VET6开发板，主控为 STM32F407VET6，主频 168MHz；

排针引出 70PIN 可用 IO，三路电压基准可选，满足多种项目开发，适合电子竞赛、原型开发和 DIY 设计；

沉金彩色丝印加持让引脚清晰可辨。

详见：天空星STM32开发板介绍 | 立创开发板技术文档中心 .

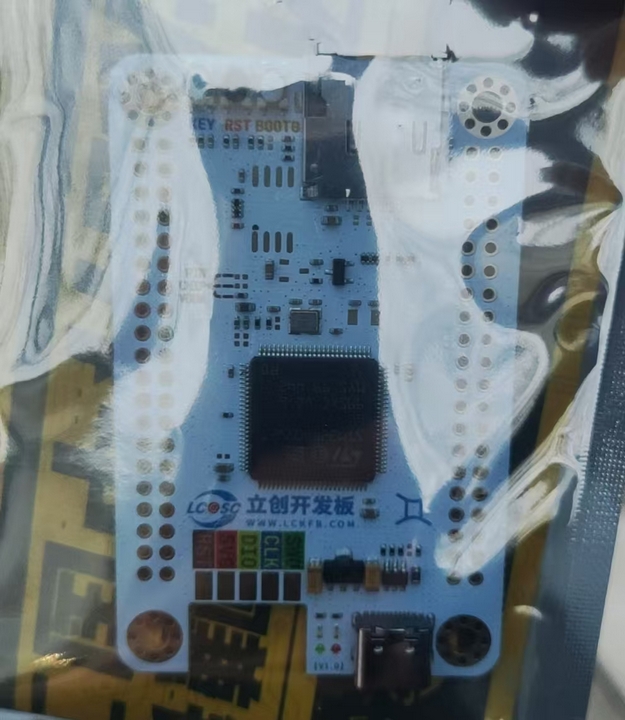

包装

外观

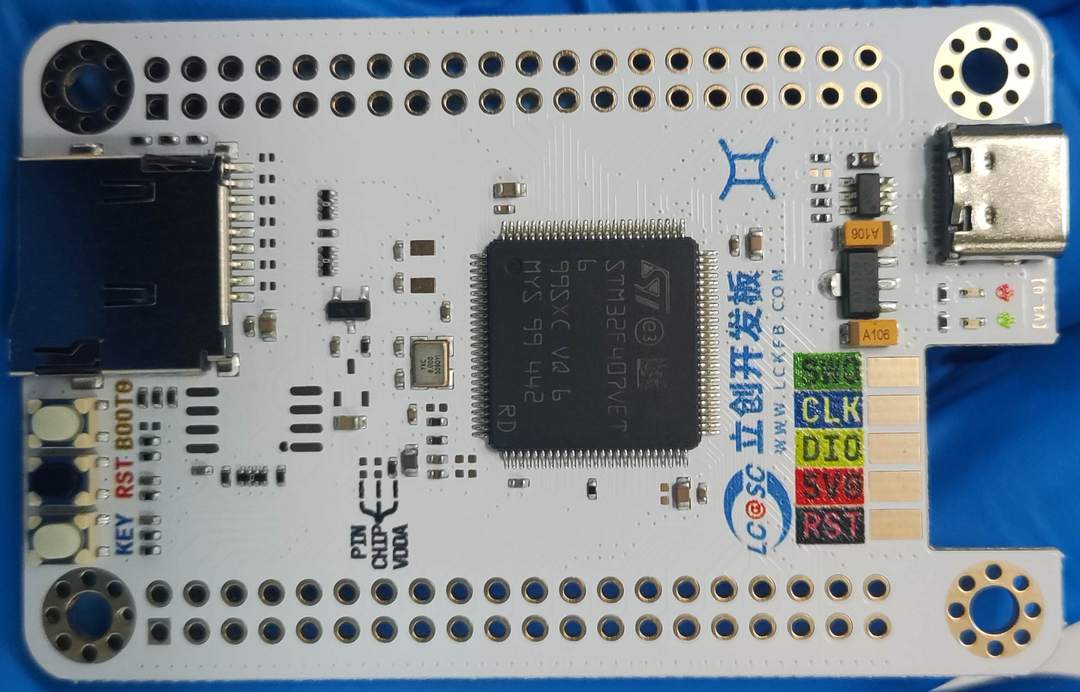

Top view

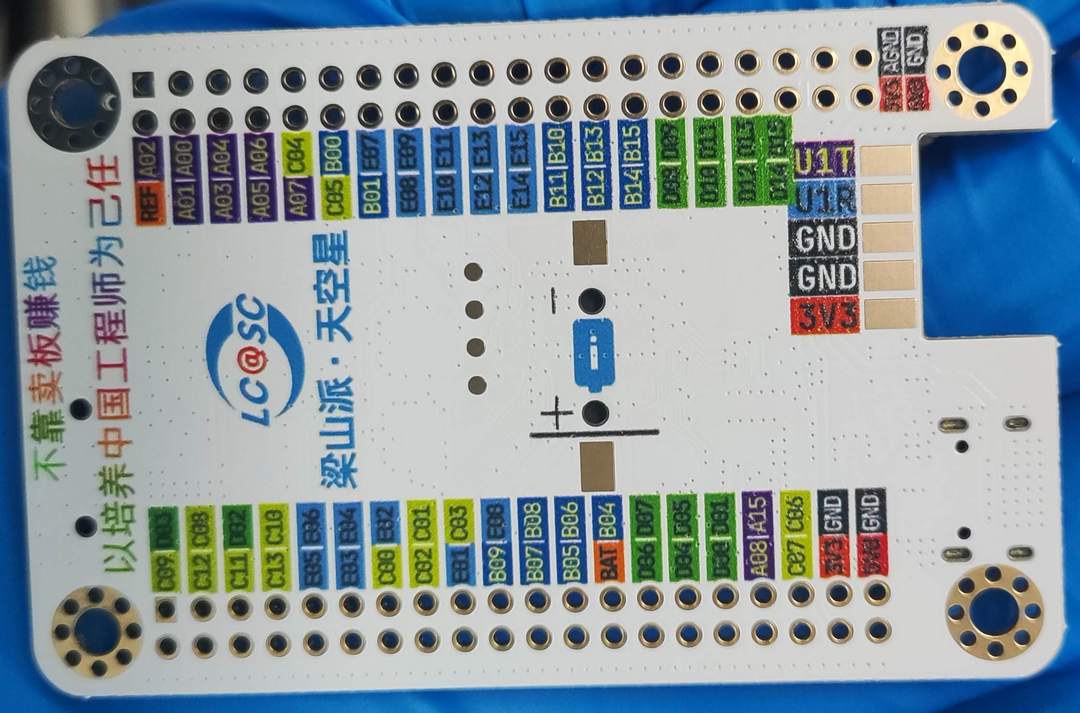

Bottom view

硬件参数

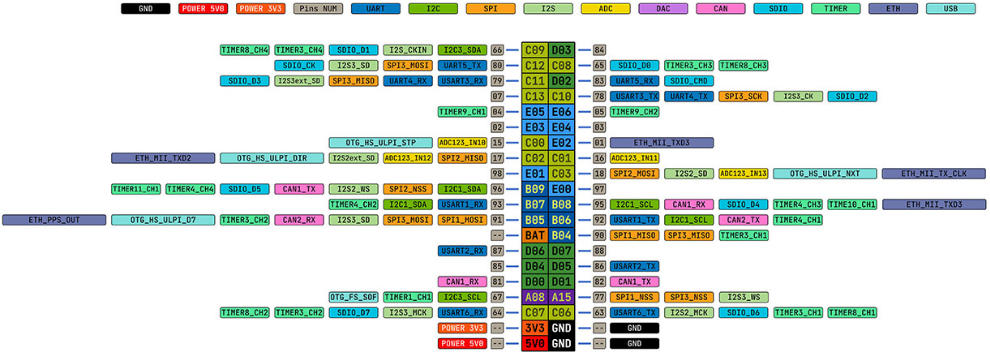

引脚定义

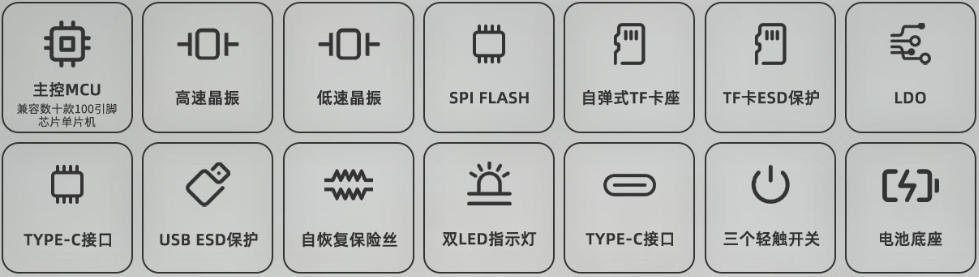

资源分布

原理图

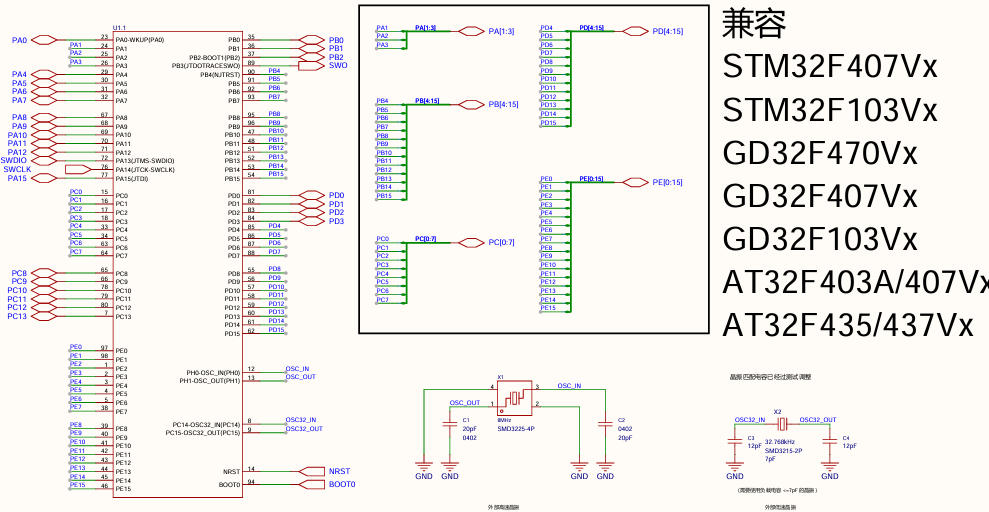

主控

调试器

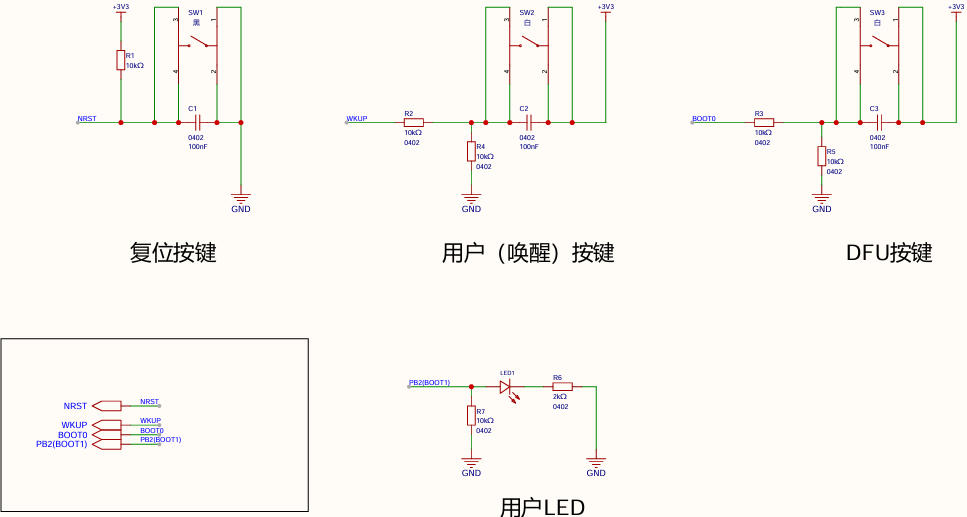

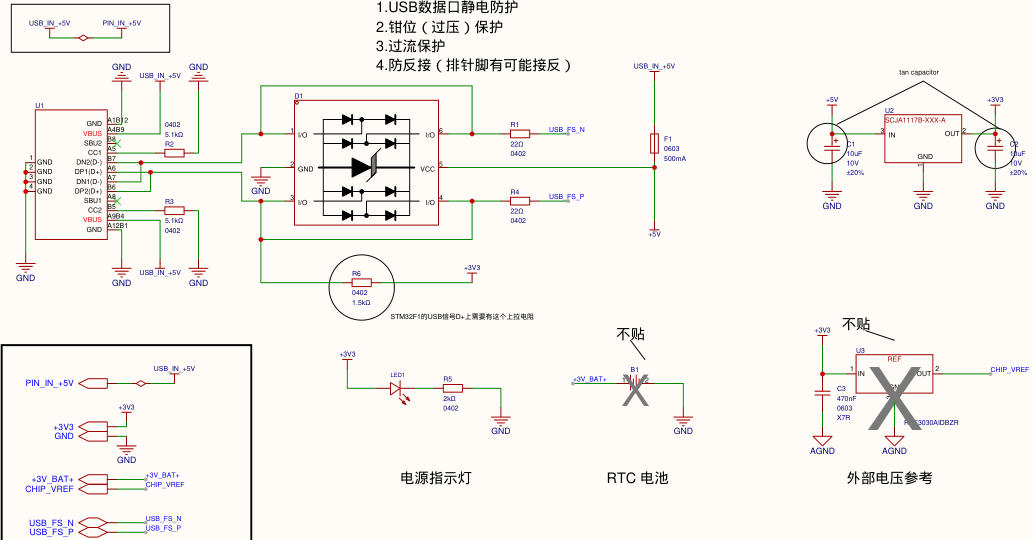

外设

环境搭建

包括固件上传和 MicroPython 开发工具安装部署。

固件上传

介绍了两种固件上传方案。

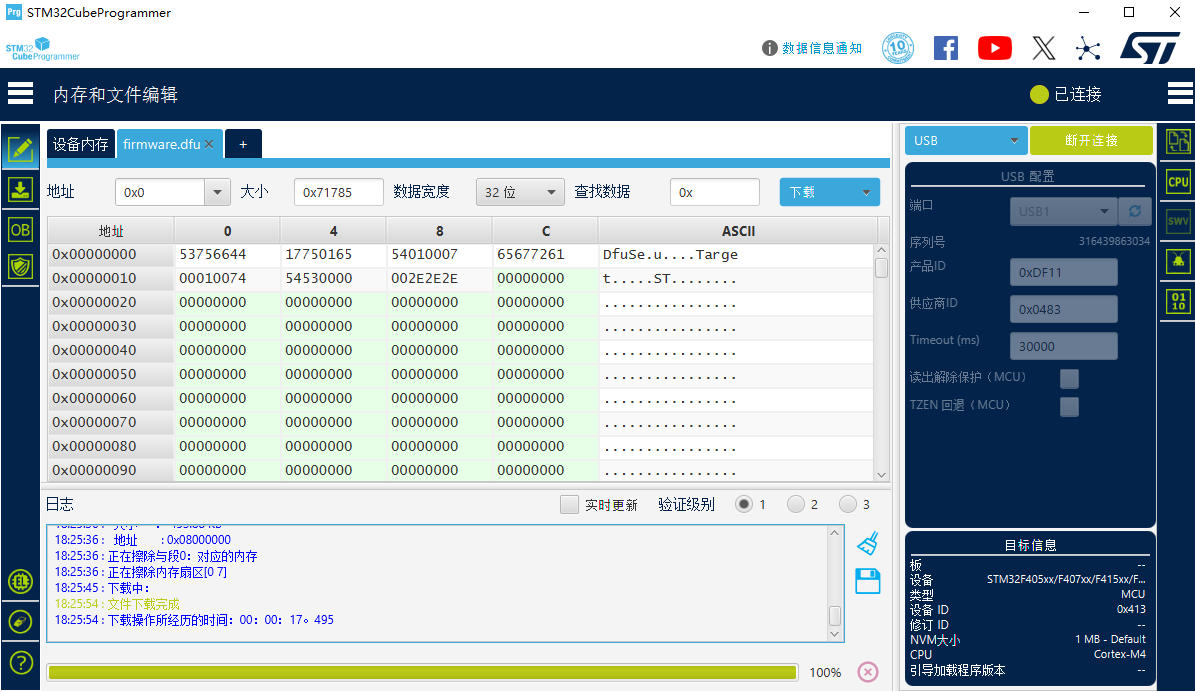

STM32CubeProgrammer

• 使用 Type-C 数据线连接开发板和电脑；
• 按住 Boot 键的同时短按 RST 键，进入 BOOTLOADER 模式；
• 打开 STM32Programmer 软件，右上方选择以 USB 方式连接，此时正常读取到开发板信息；
• 获取固件： 立创天空星 MicroPython ；
• 加载目标 DFU 固件，点击下载按钮，等待并完成固件上传；

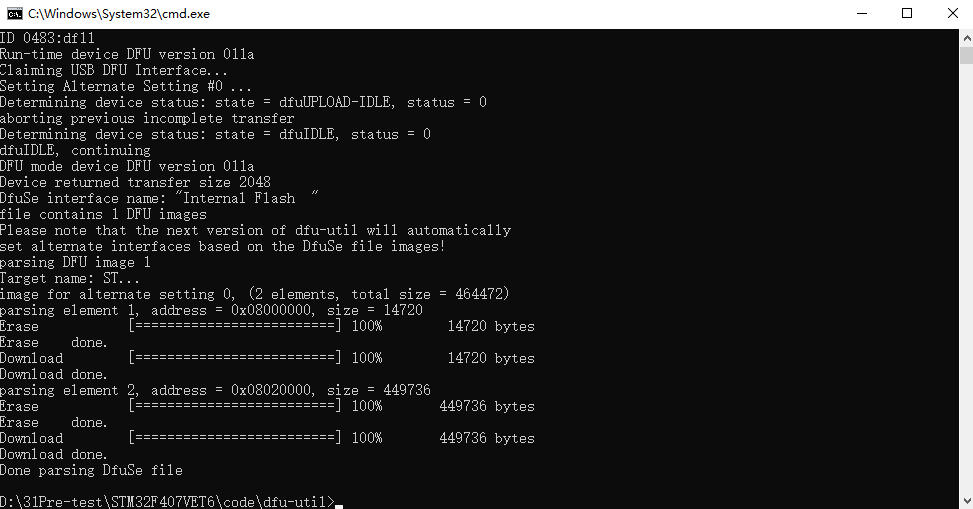

命令行方法

使用命令行上传固件。

• 使用 Type-C 数据线连接开发板和电脑；
• 按住 Boot 键的同时短按 RST 键，进入 BOOTLOADER 模式；
• 获取固件及烧录工具： 立创天空星 MicroPython ；
• 进入目标文件夹，输入 cmd 打开终端命令行；
• 执行 .\dfu-util --alt 0 -D firmware.dfu 指令；

• 待任务执行完毕，短按 RST 键复位并运行程序。

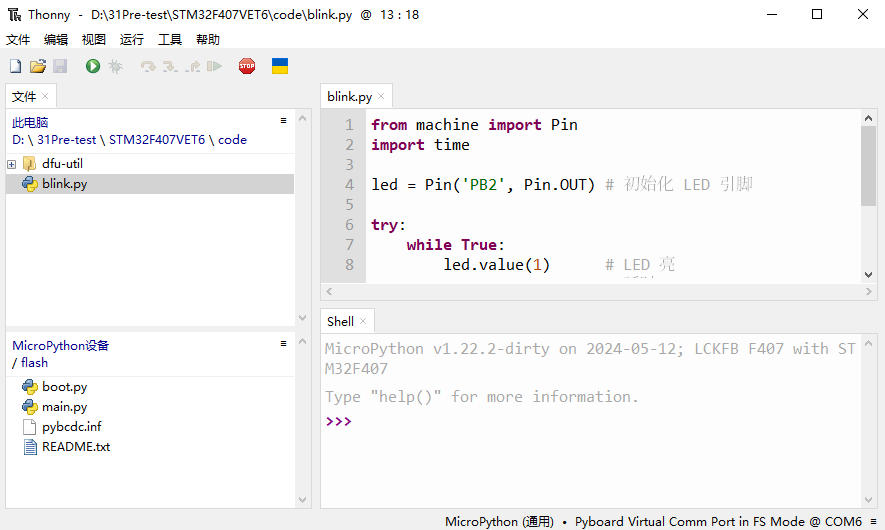

Thonny IDE

• 下载并安装 Thonny IDE 软件；

• 运行软件，配置解释器，选择开发板虚拟串口对应的端口号；

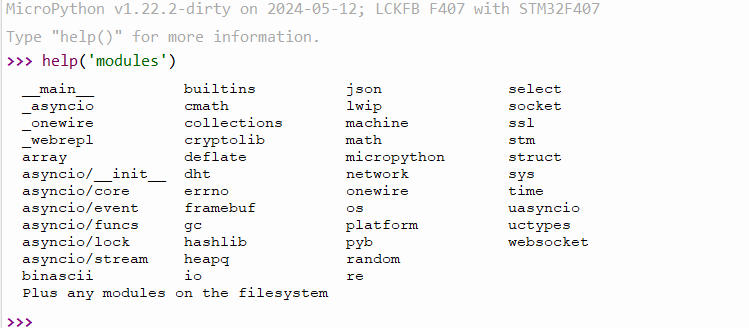

• Shell 端输入 help('modules') 查看固件包含的库函数；

工程测试

包括 Blink、串口打印测试。

代码

Thonny IDE 新建文件，并添加如下代码

from machine import Pin
import time

led = Pin('PB2', Pin.OUT) # 初始化 LED 引脚

try:
    while True:
        led.value(1)      # LED 亮
        time.sleep(0.1)   # 延时
        led.value(0)      # LED 灭
        time.sleep(0.1)   # 延时
except KeyboardInterrupt:
    # 按 Ctrl+C 退出
    led.value(0)
    print("程序已停止")

保存代码。

效果

运行代码，开发板板载 LED 闪烁；

串口打印

每秒打印当前时刻。

代码

import time

weekdays = ["周一", "周二", "周三", "周四", "周五", "周六", "周日"]

while True:
    t = time.localtime()

    year, month, day, hour, minute, second, weekday, yearday = t

    # 格式1：标准格式
    #print(f"[{year}-{month:02d}-{day:02d} {hour:02d}:{minute:02d}:{second:02d}]")

    # 格式2：带星期（取消注释使用）
    print(f"{year}年{month}月{day}日 {weekdays[weekday]} {hour:02d}:{minute:02d}:{second:02d}")

    time.sleep(1)

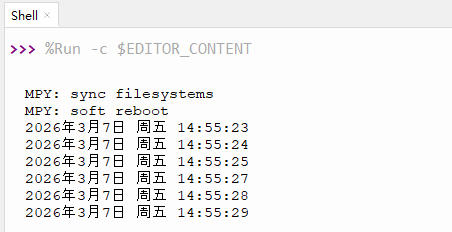

效果

总结

本文介绍了立创·天空星STM32F407VET6开发板-青春版的相关信息，包括硬件设计、资源分布、参数特点、原理图等，并上传 MicroPython 固件实现快速工程测试，为相关产品的快速开发和应用设计提供了参考。
