日本NIDEC微型薄型高速无刷电机涡轮吸尘风机5-18V

编号：20262027-2-(测试工装)无刷电机涡轮吸尘风机

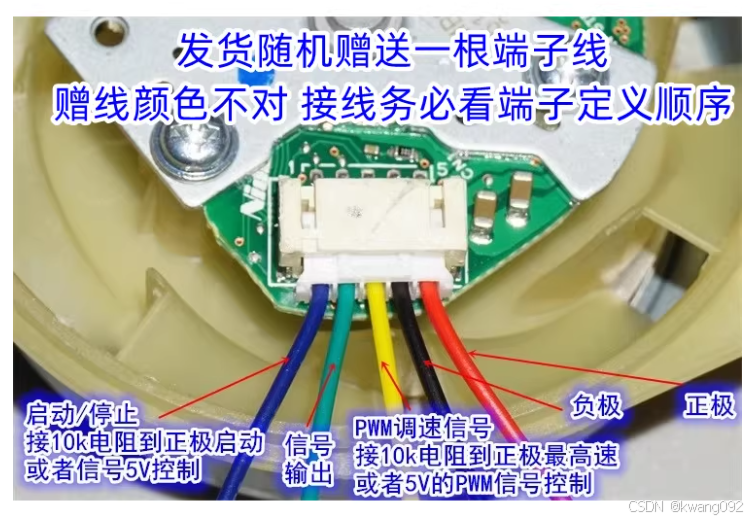

接线顺序

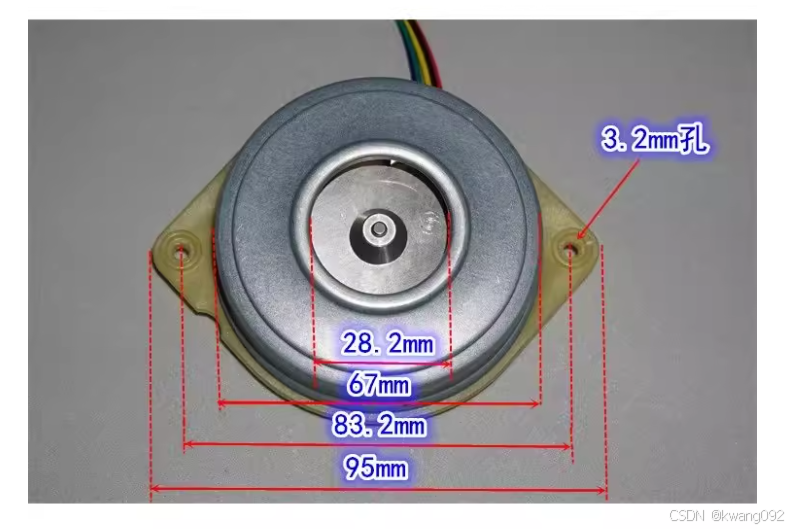

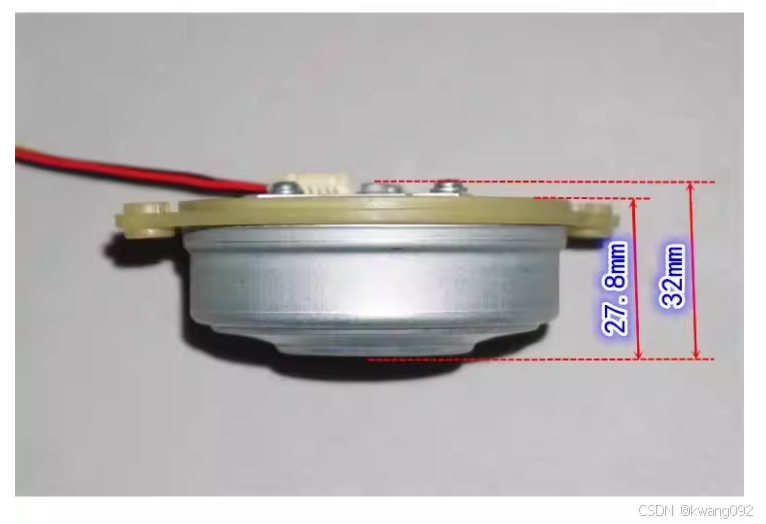

外观尺寸

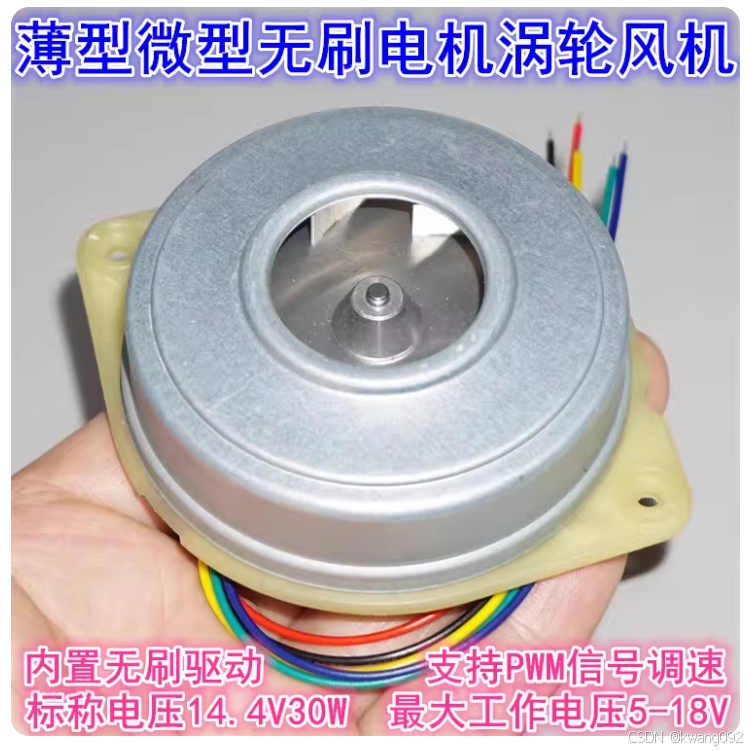

日本NIDEC无刷电机薄型涡轮高速风机，57mm铝合金叶轮，内置驱动，支持PWM调速，也只支持简易最高速运行，风机原先是用在扫地机里面的吸尘风机，额定电压14.4V，功率约30W，实测直流5-18V都可以运行，PWM调速信号是5V的10-20Khz左右占空比信号调速，调速功率可以0.5-30W大范围可调，如果直接最高速运行只要启动线和pwm线并一起后接10k电阻到正极就能启动运行。

拆机风机外观会有点少许划痕，内部叶轮部分可能会有点少许灰尘，总体成色和介绍图差不多，功能都是测试好发货。

无刷电机电源正负极不能接反，否则会烧坏内部驱动电路。发货会随机赠送一根端子线，接线看页面介绍图顺序，不要看端子线颜色。

风机实测风量还是很不错，薄型涡轮离心风机，适合改装涡轮吹风，夏季衣服排汗降温风扇，烧烤鼓风机等，风压也是很不错的。

电机测试不同电压下运行转速和电流如下。

5V电压： 电流0.45A，2.2W， 转速7200转。

8V电压： 电流0.78A，6.3W， 转速13000转。

12V电压：电流1.2A，15W， 转速18000转。

16V电压：电流1.7A，27W， 转速23000转。

18V电压：电流1.9A，35W， 转速26000转。

风机重约82克。

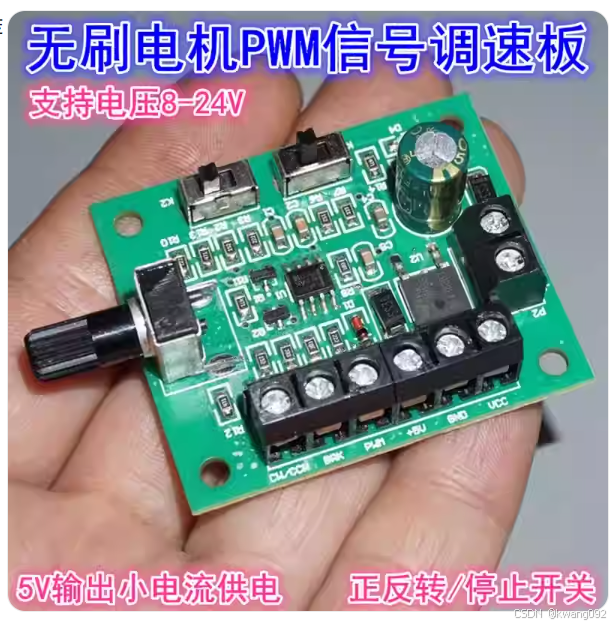

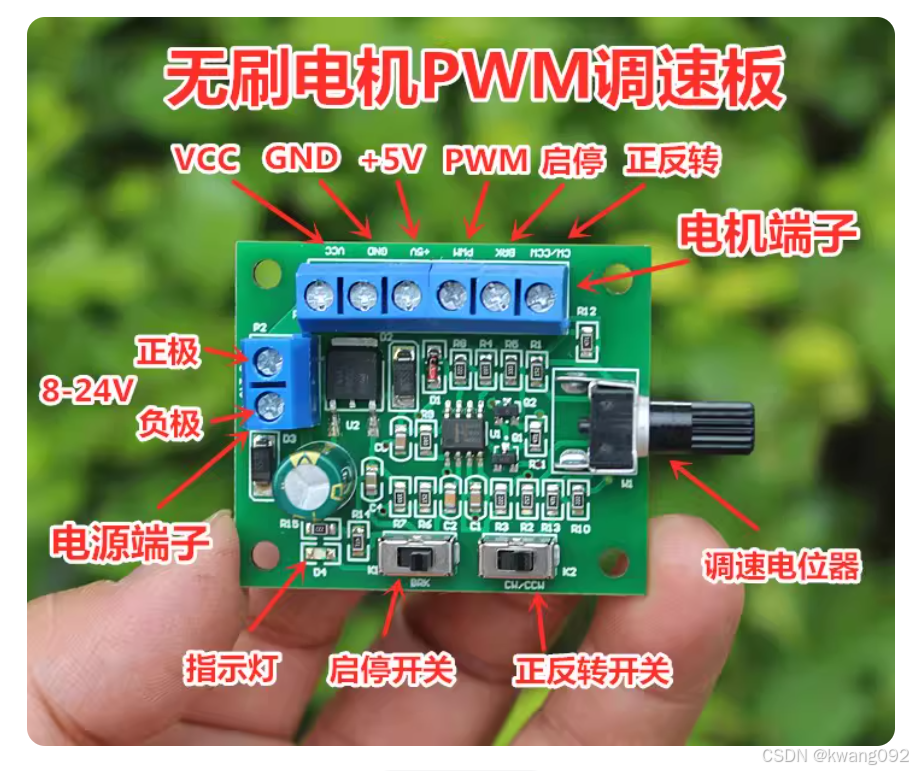

无刷电机调速板接线方式
