就是通过电路控制开关管进行高速的导通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。

  1. 交流电源输入经整流滤波成直流;
  2. 通过高频pwm(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;
  3. 开关变压器次级感应出高频电压,经整流滤波供给负载;

输出部分通过一定的电路反馈给控制电路,控制pwm占空比,以达到稳定输出的目的。

明纬NDR120-24（24v,5A）

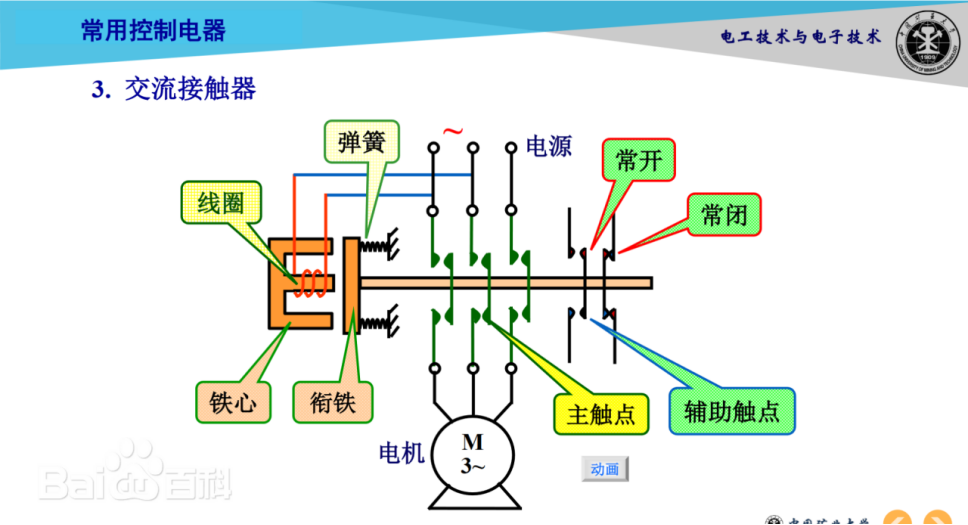

交流接触器：施耐德6A

交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态；当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。
