项目创建

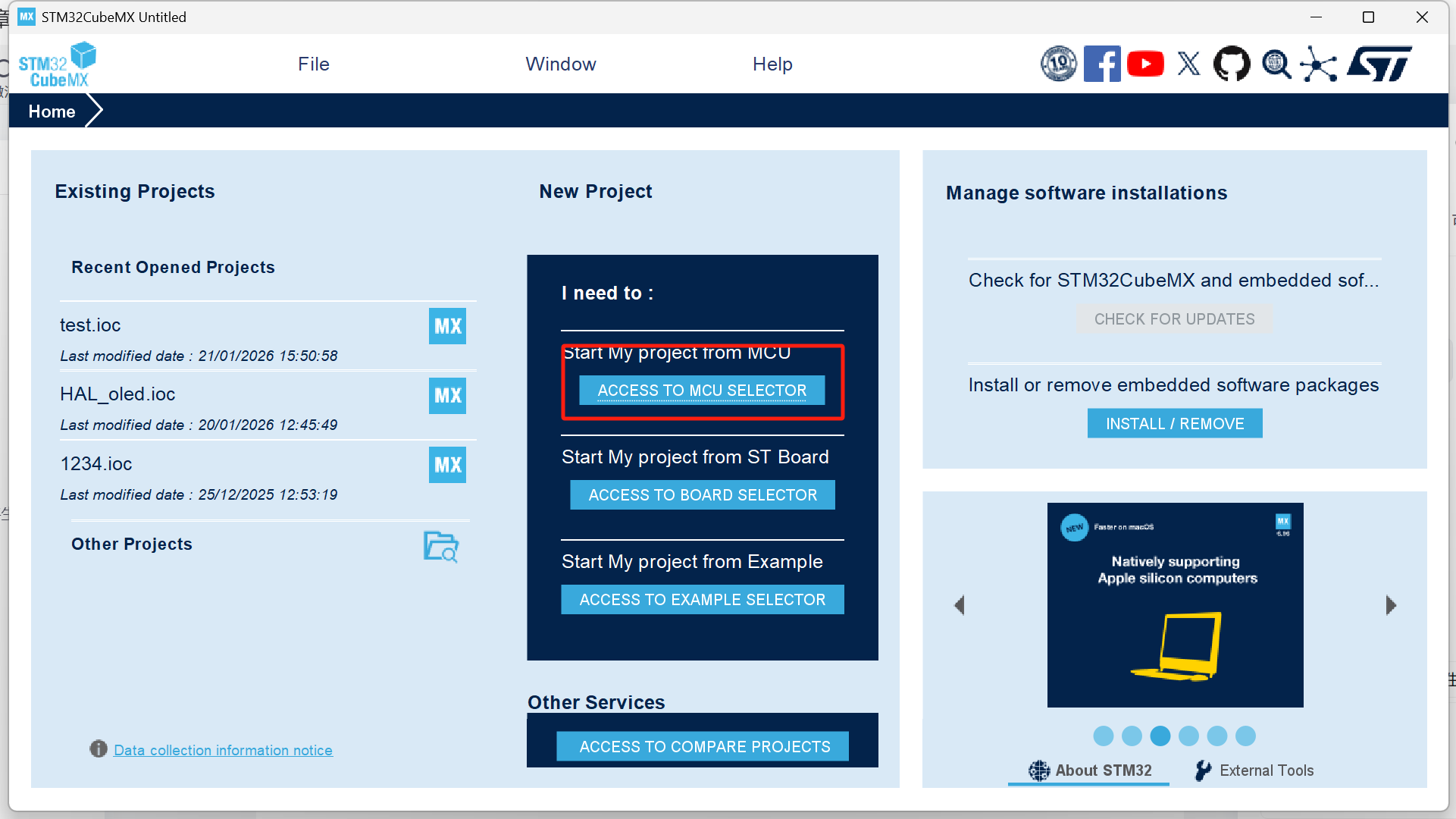

首先打开Cubemx，选择这个：

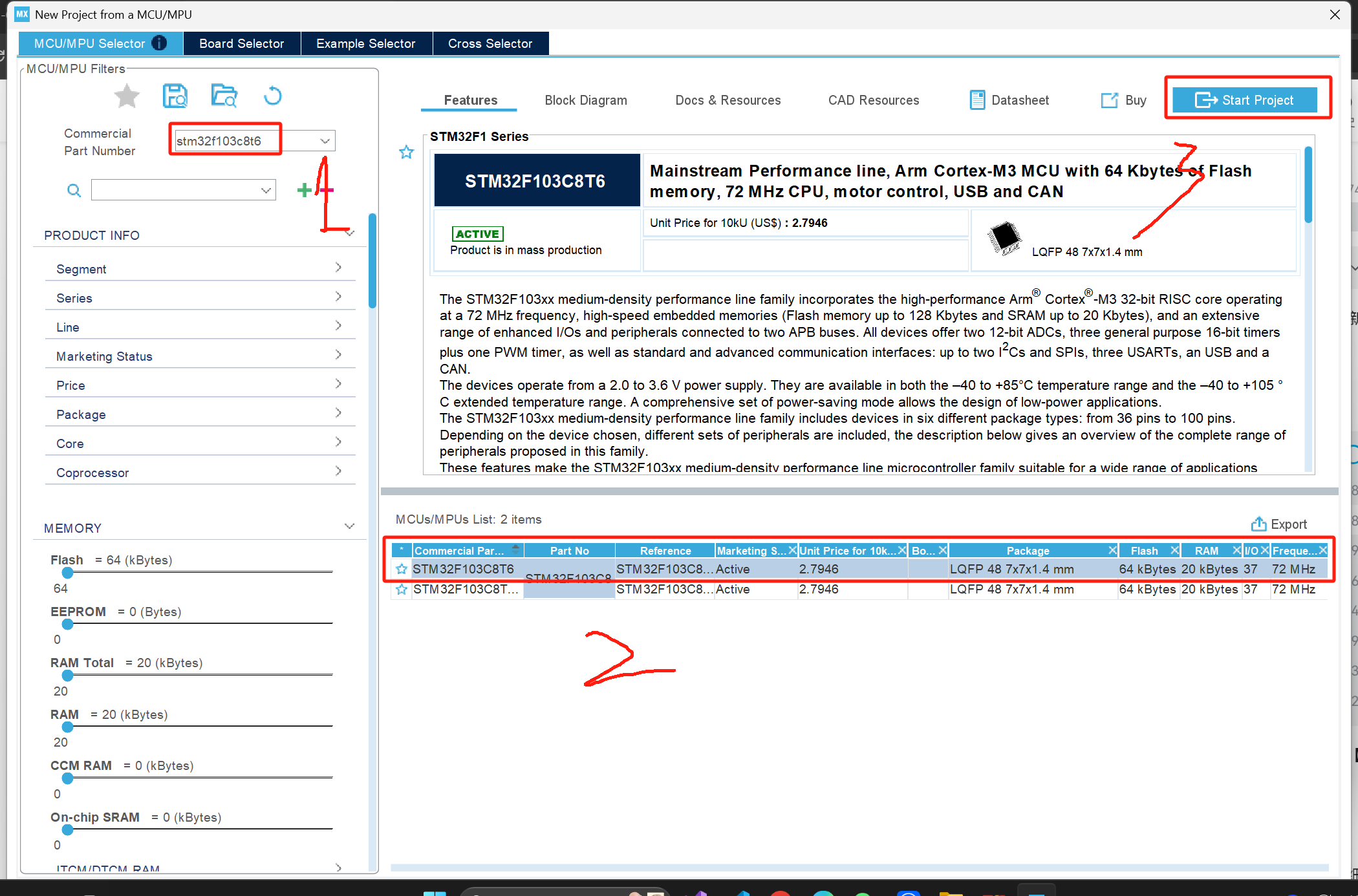

填写芯片型号，选择第一个，点击开始工程 [拓展资料：STM32芯片型号的含义]

引脚和配置

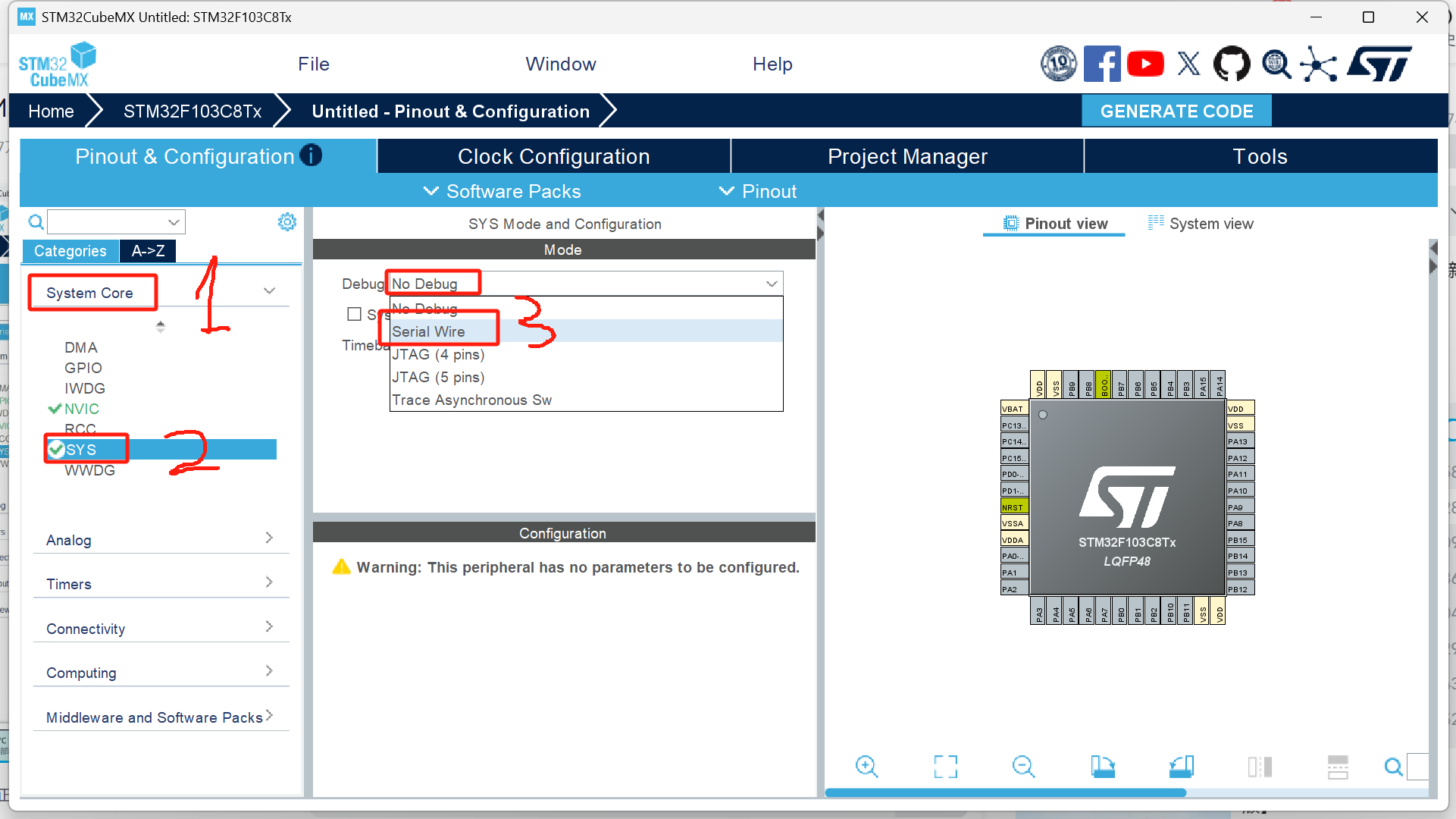

烧录引脚配置

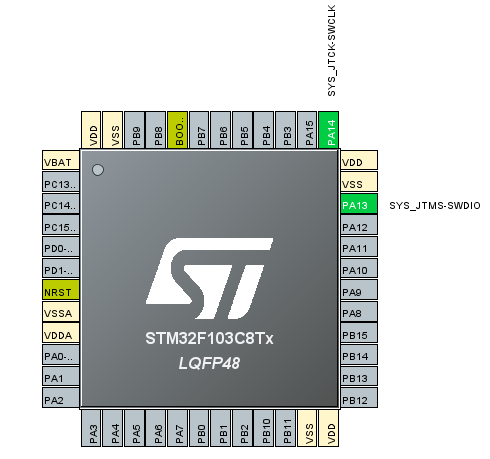

烧录方式选择：Serial Wire，之后右侧示意图对应的SWDIO SWDCLK会变绿

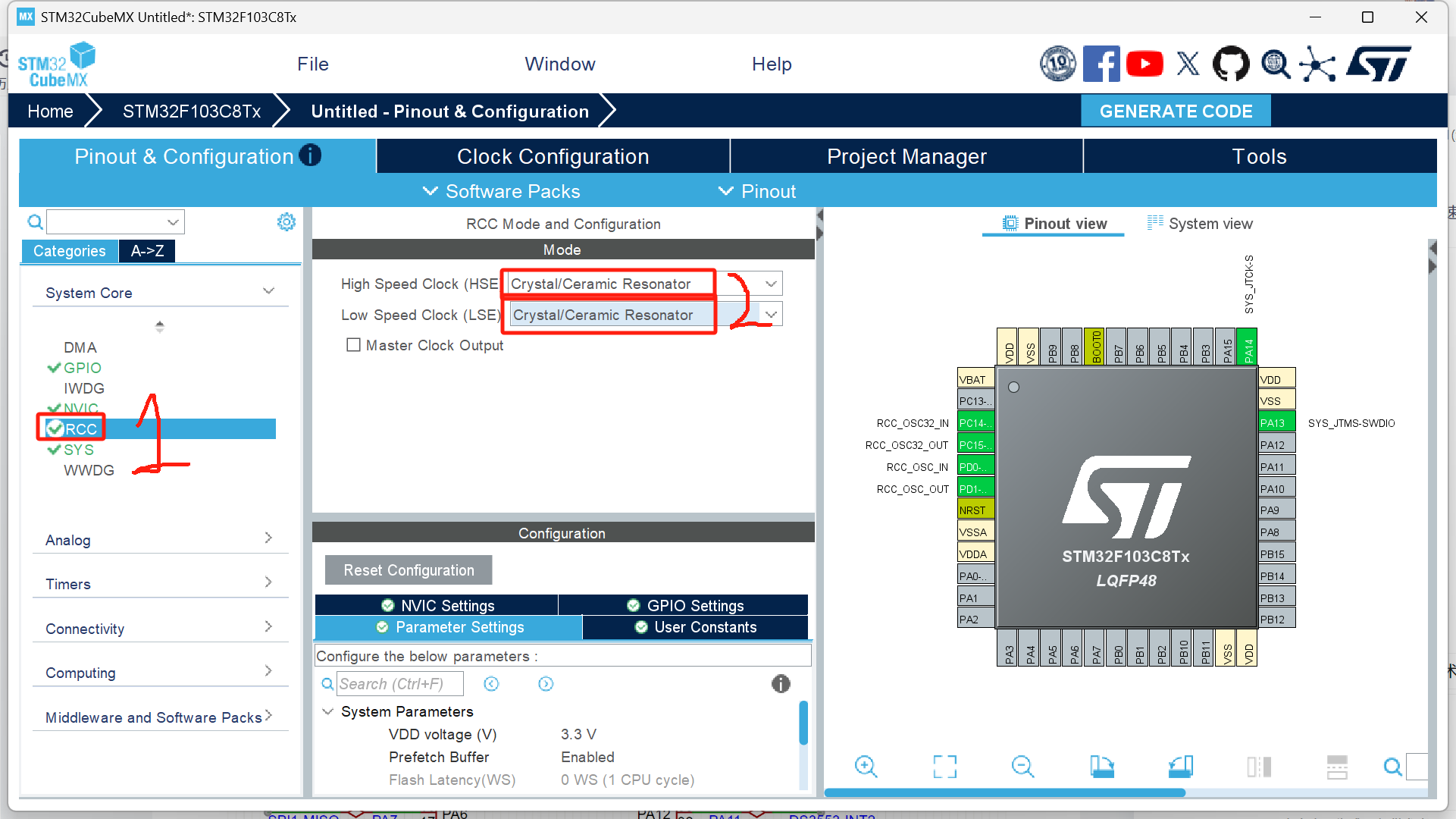

晶振配置

从配置图可以看出，高低速晶振和烧录引脚都变绿了，这代表都配置好了。

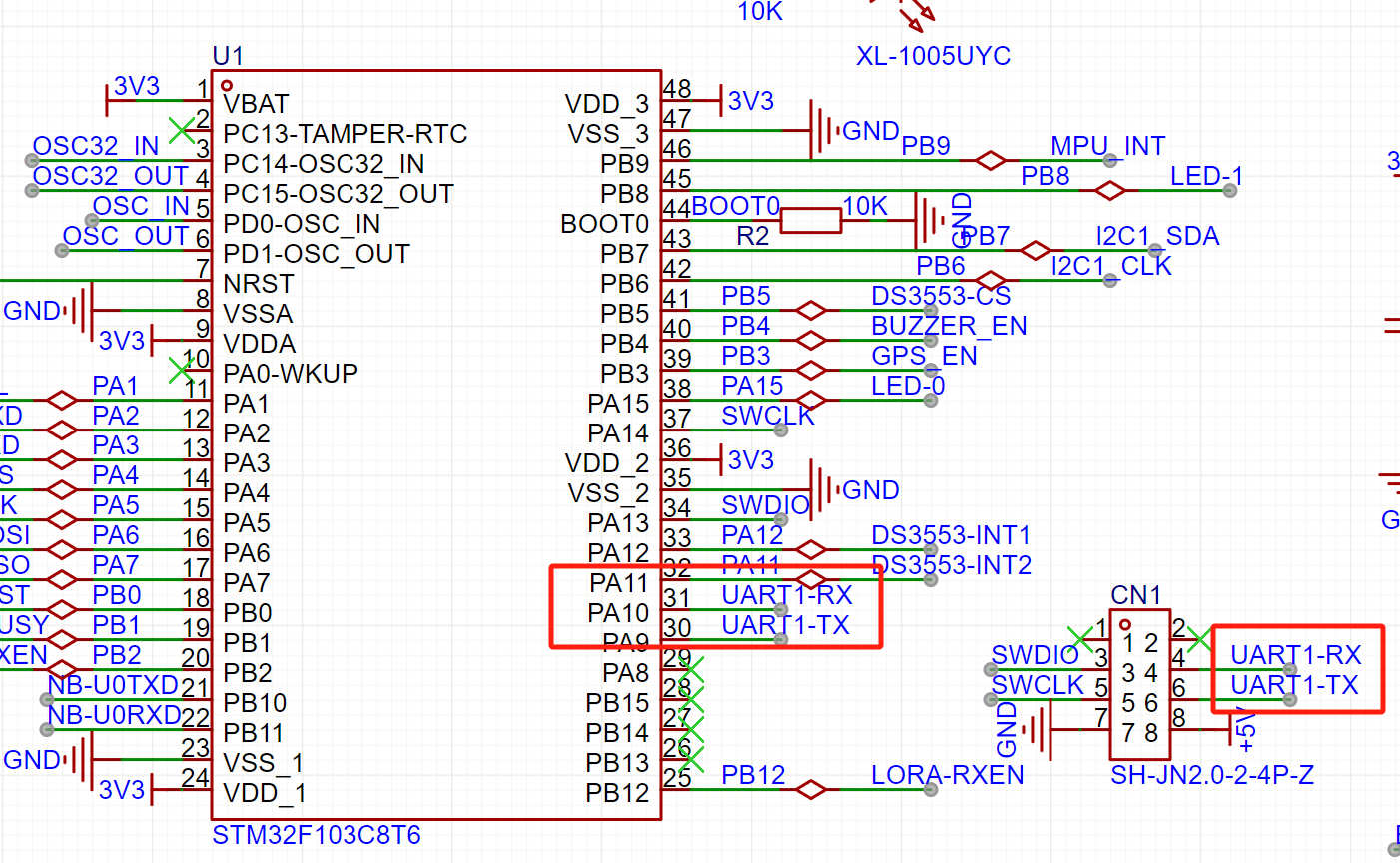

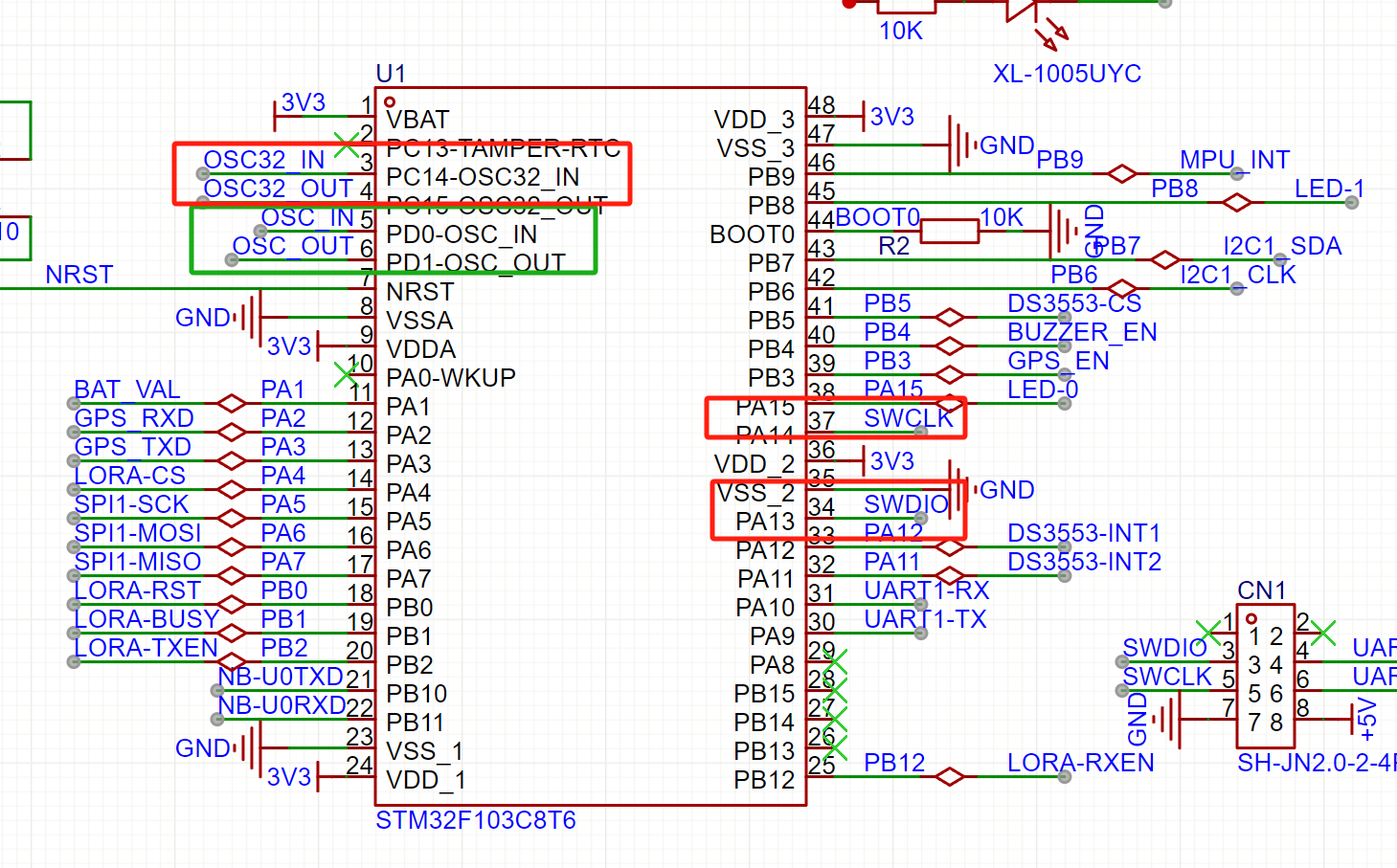

其正是对应着我们画的这几个引脚：

配置外设接口

在 STM32CubeMX 中，Connectivity（连接性）选项卡是用来配置微控制器的外设接口（即通信外设）的。这些接口允许 MCU 与其他设备或模块进行数据通信。

Connectivity 列表包括：

• CAN：控制器局域网络，常用于汽车和工业控制。
• I2C1 / I2C2：两线串行总线，适合短距离、低速通信（如传感器、EEPROM）。
• SPI1 / SPI2：串行外设接口，高速全双工通信，常用于显示屏、存储器等。
• USART1 / USART2 / USART3：通用同步/异步收发器，支持串口通信（UART）、同步模式等，广泛用于调试、串口通信。
• USB：通用串行总线，支持 USB 设备或主机功能。

---

✅ 这个选项的作用是：

当你在 STM32CubeMX 中选择某个外设（如 USART1），它会：

1. 启用该外设（使能时钟）
2. 分配引脚（自动关联 GPIO 引脚）
3. 配置时钟源
4. 生成初始化代码（在生成的嵌入式代码中自动配置）

---

📌 使用场景示例：

• 你想用串口打印调试信息 → 选中 USART1，并设置波特率、数据位等。
• 你要连接一个 I2C 温度传感器 → 启用 I2C1，并绑定 SCL/SDA 引脚。
• 要连接一个 OLED 屏幕（SPI 接口）→ 启用 SPI1，配置 CS、SCK、MOSI 等引脚。

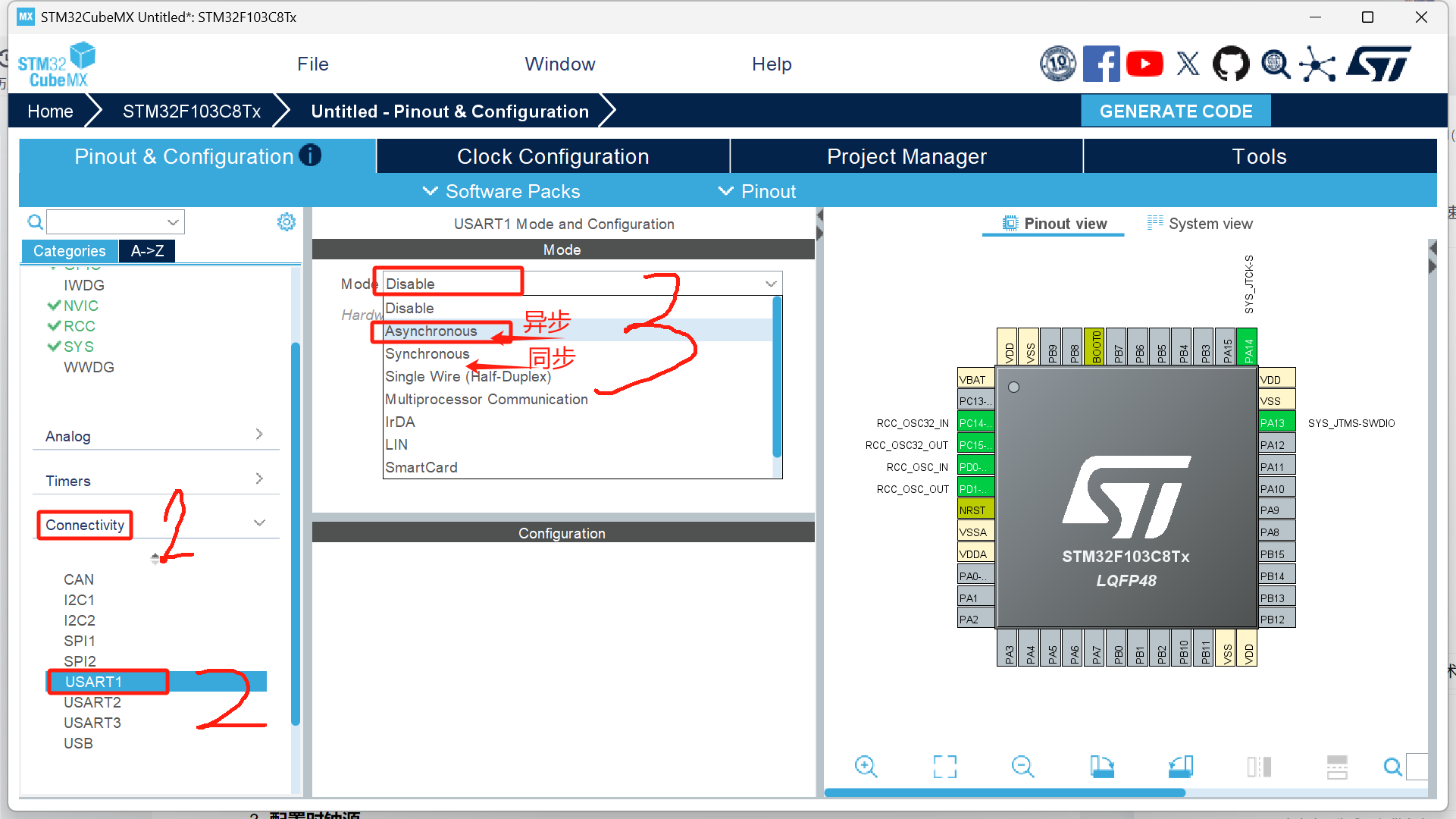

在原理图中，我们启用UART1作为烧录的测试串口，必须开启

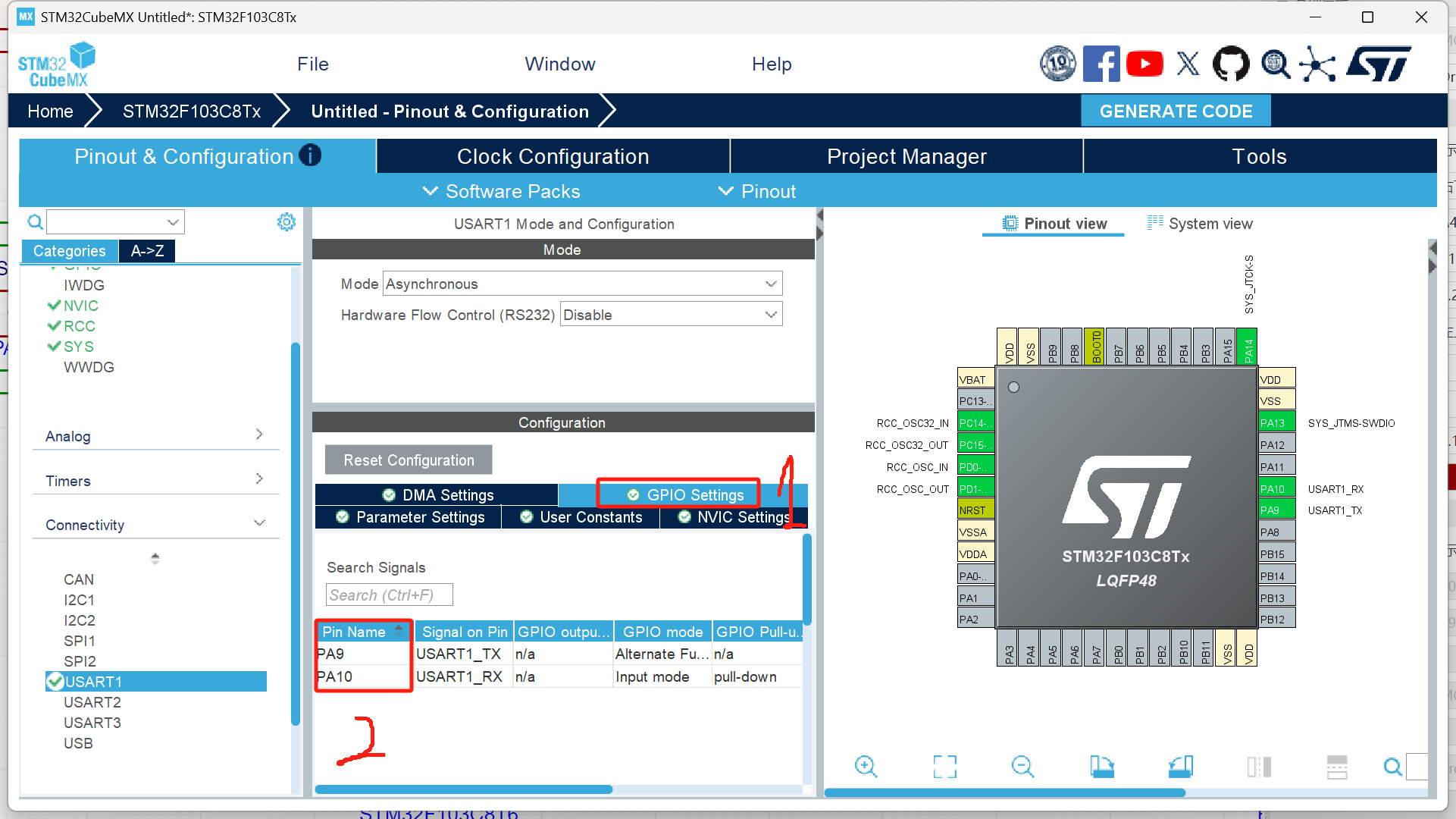

然后点击GPIO Settings，检查是否是我们定义的PA9 PA10作为UART引脚：

其他配置

至于供电和复位BOOT这些则是Cubemx自动帮我们配置好的。

时钟配置

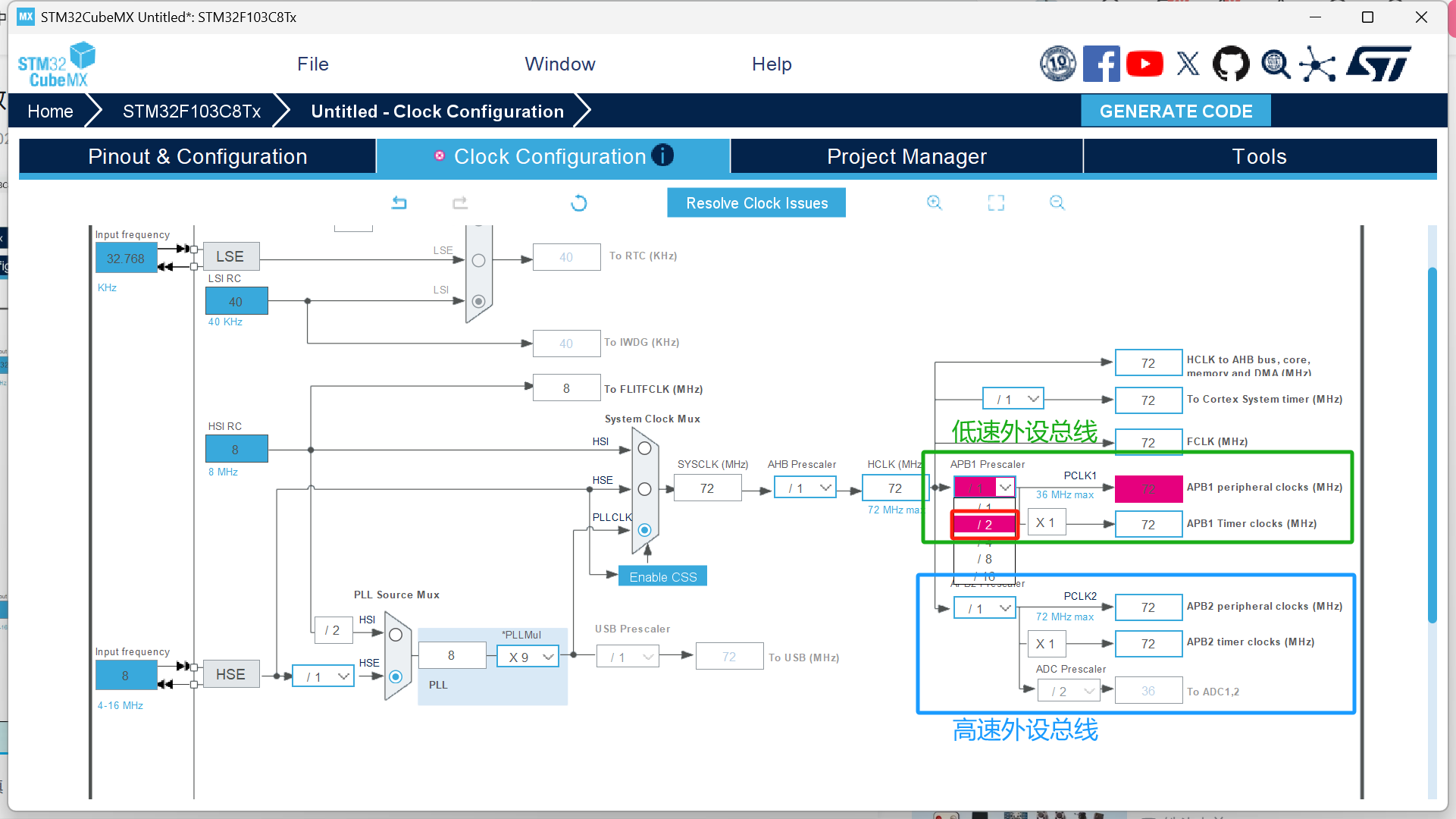

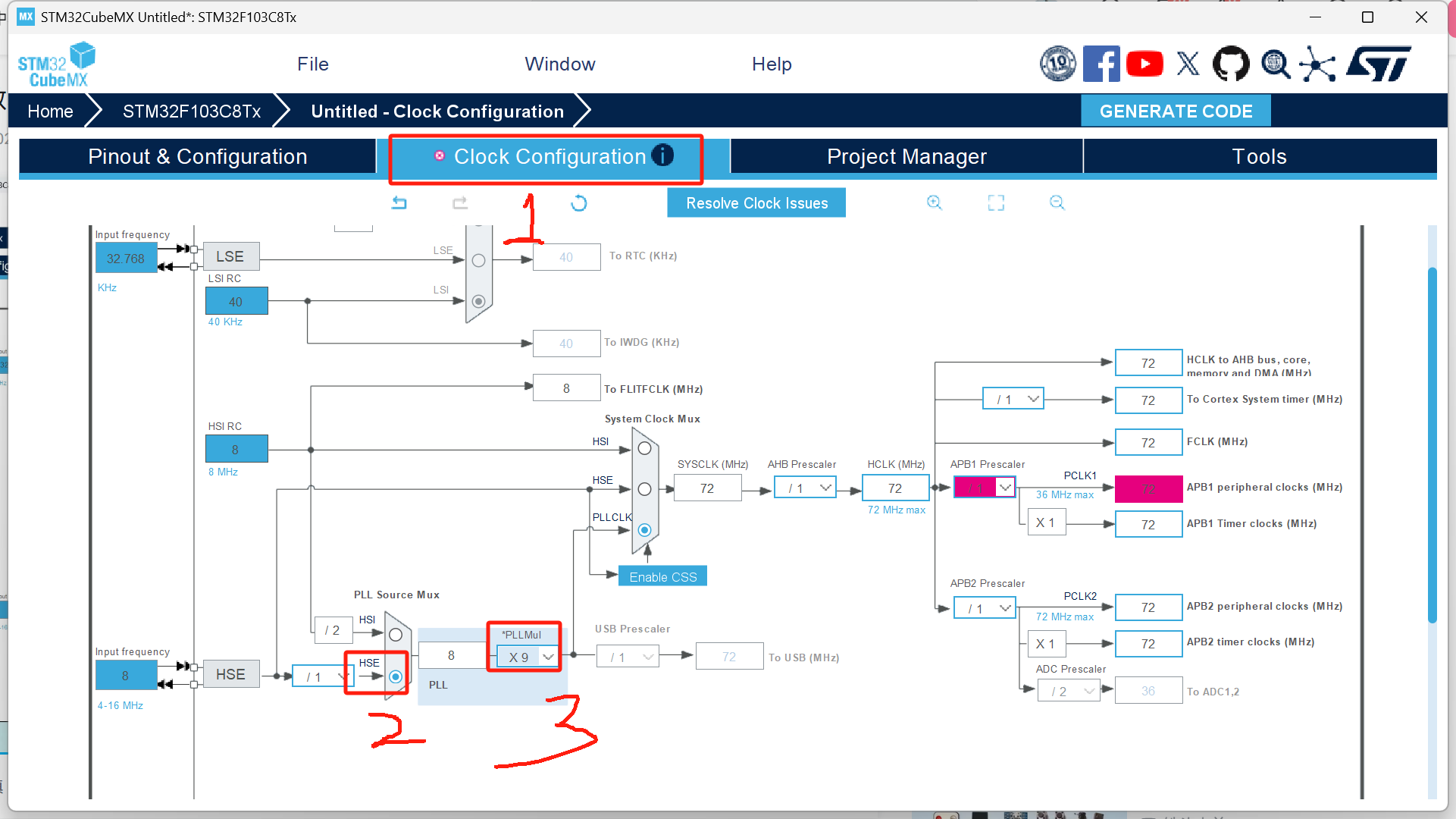

点击Clcok Config

第二步选择HSE（External）使用外部晶振作为时钟源，倍频选择72倍，因此PLLMul x9。

可以发现后面报错了，这里上面是低速外设总线，下面是高速外设总线，低速总线无法支持太高的频率，因此要分频/2

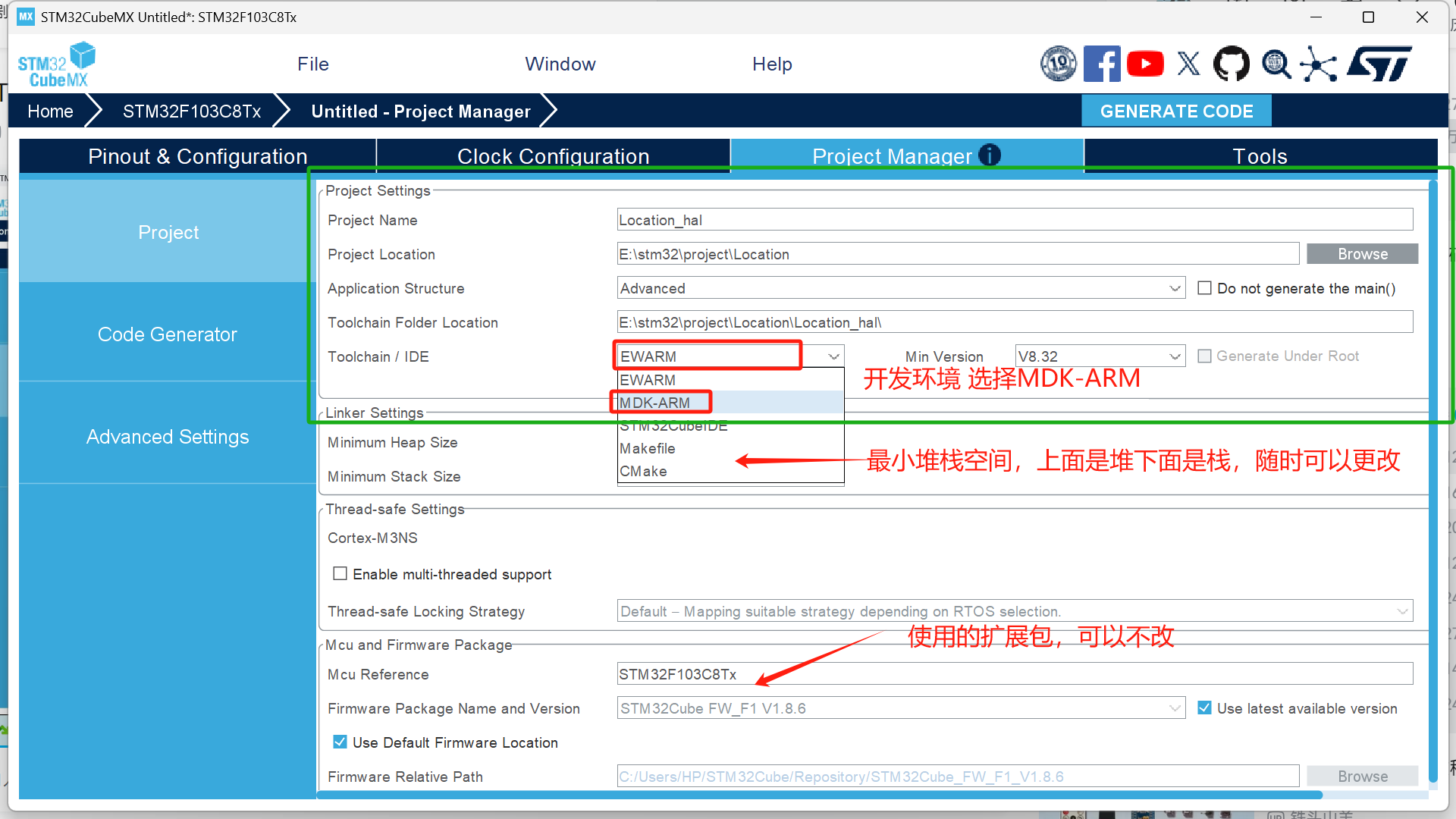

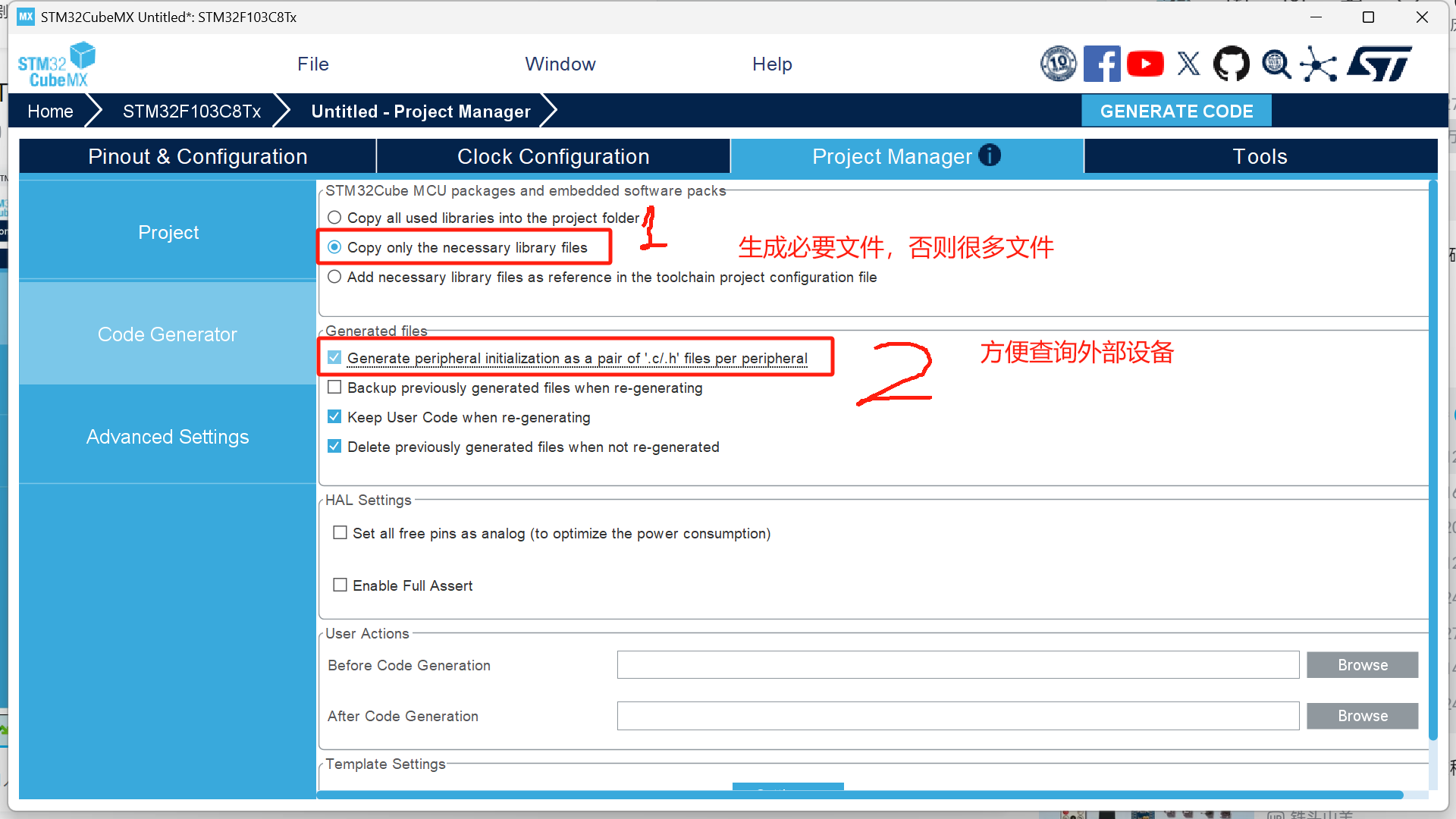

项目管理

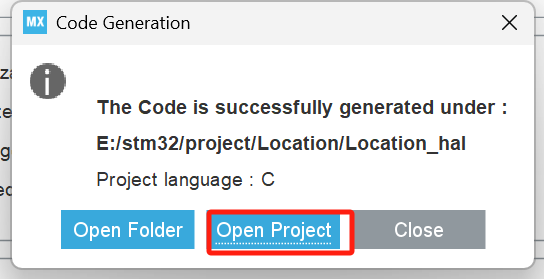

然后点击“Generate Code”即可

Keil中的配置

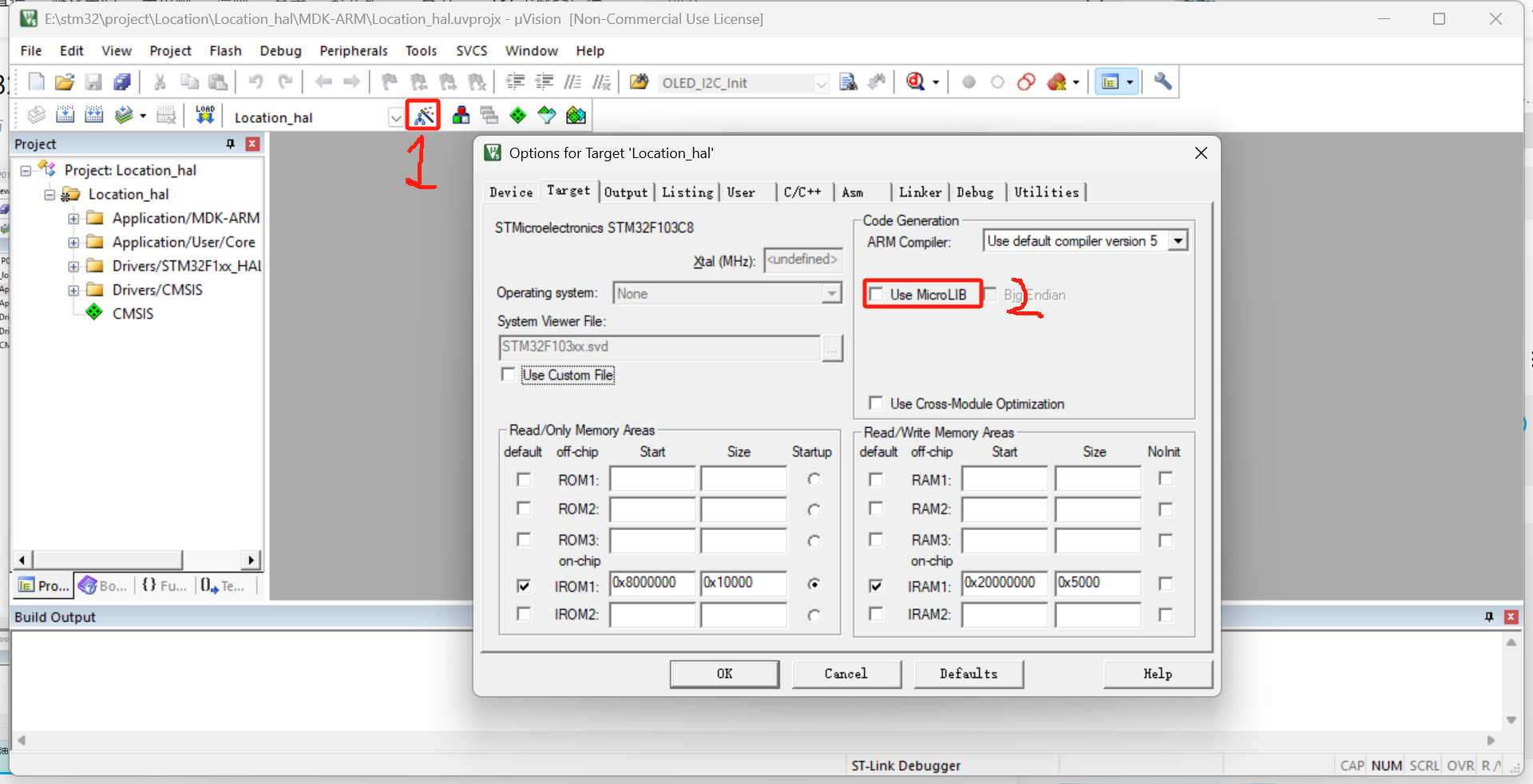

点击魔法棒，选用微库MicroDB

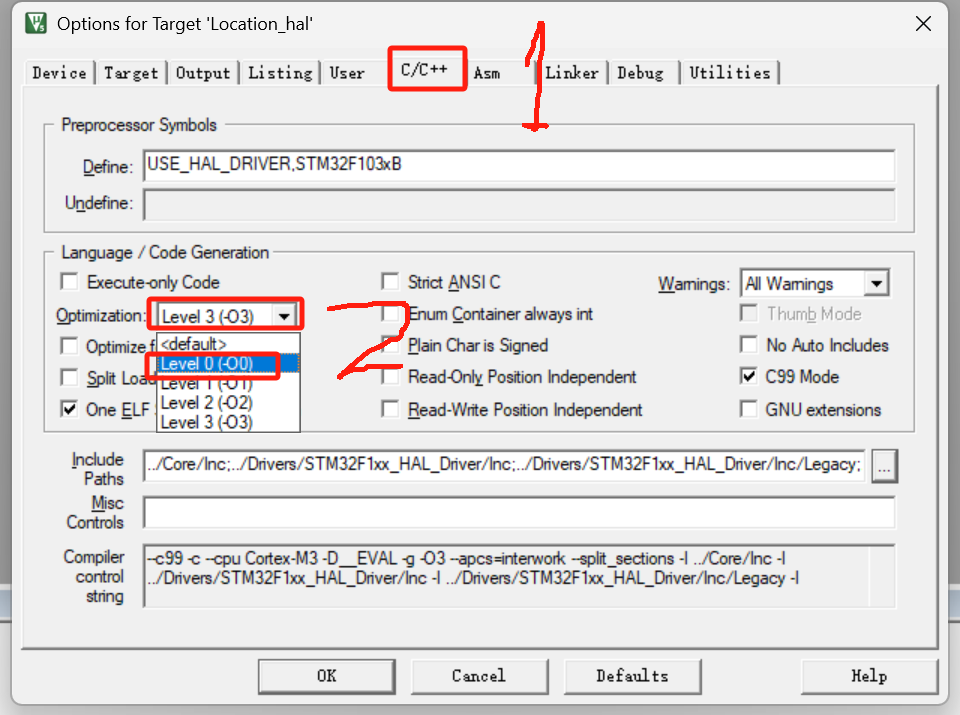

接着点击C/C++配置，把优化等级关掉（设为Level0），否则会把代码原有的含义修改掉

Debug的配置

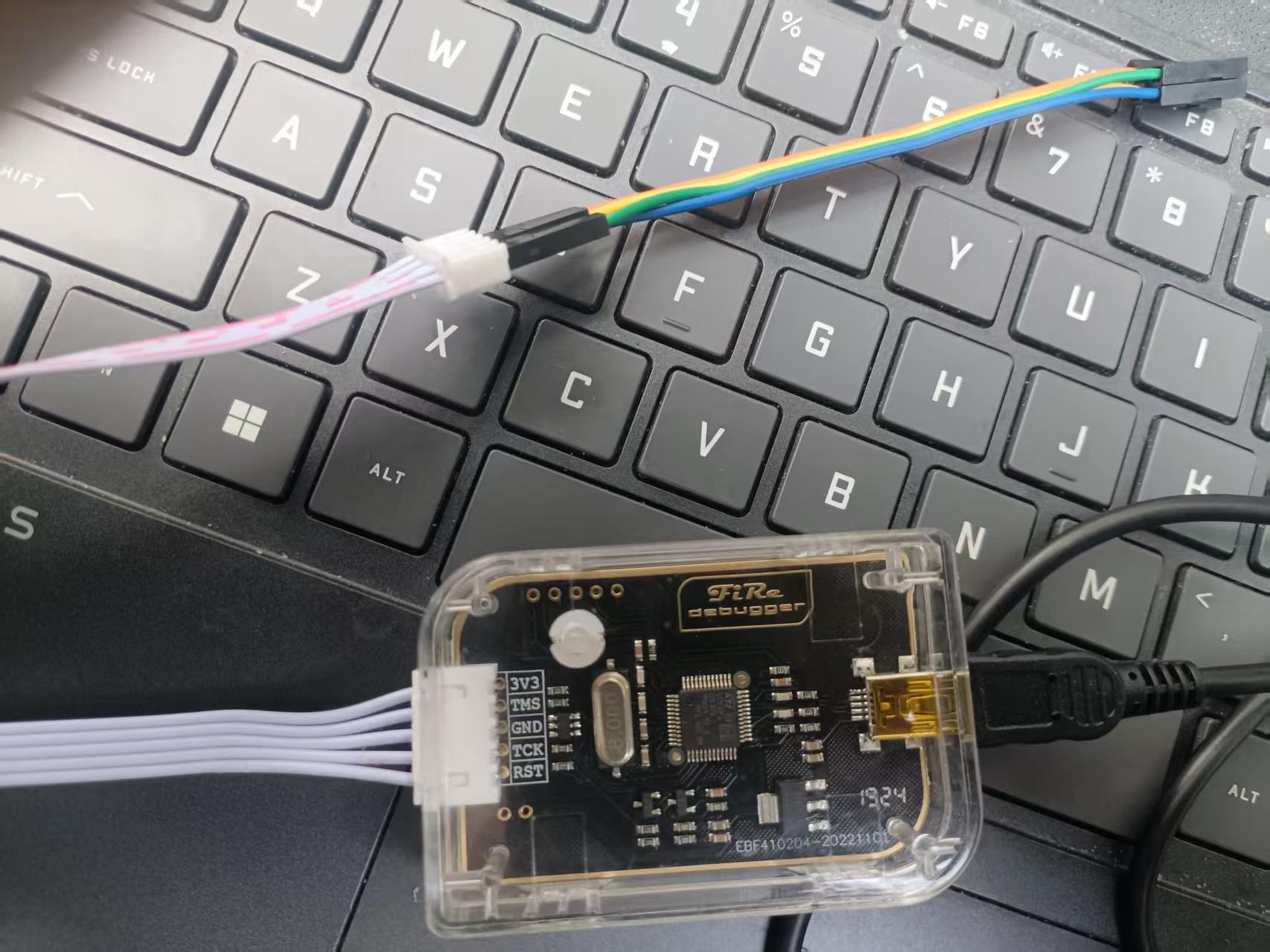

我用的是野火的DAPLink烧录器，常见的ST-Link也是可以的，接线逻辑是一样的，3V3接3V3，GND接GND，TCK接SWDCLK，TMS接SWDIO。

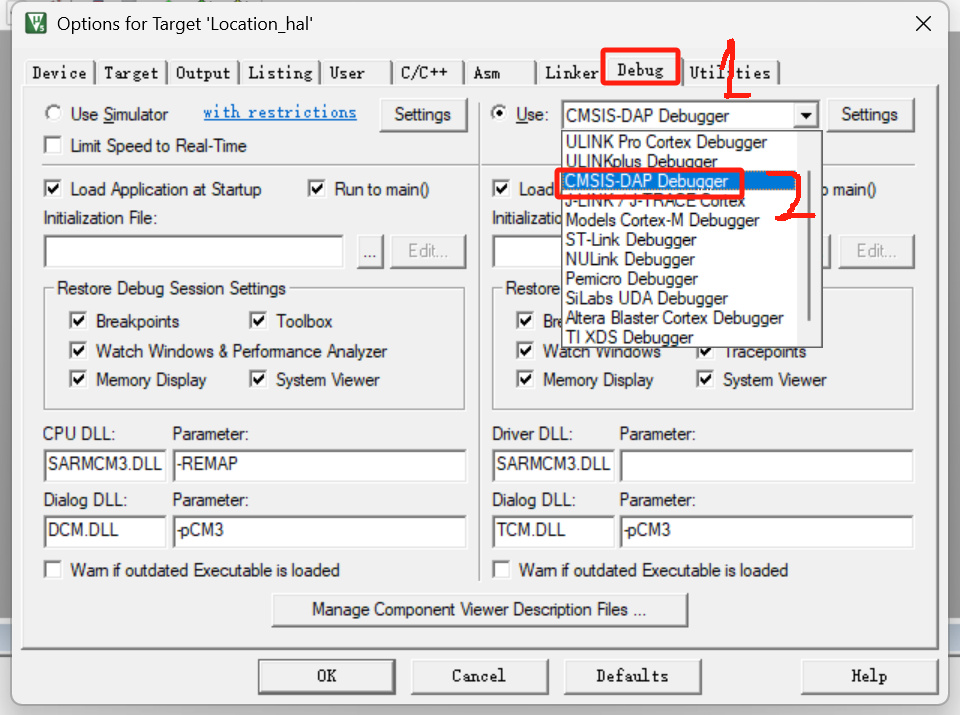

我是DAPLink，因此这里选用DAP Debugger，如果你是STLink，就选ST-LInk Debugger就行。

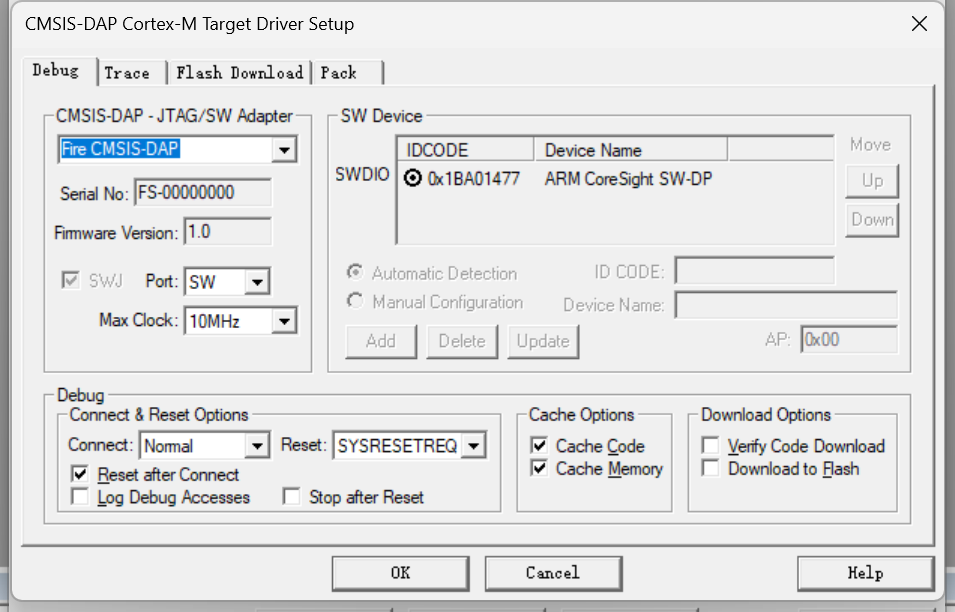

此时插入野火的烧录器，关闭魔术棒，再打开魔术棒，点击setting

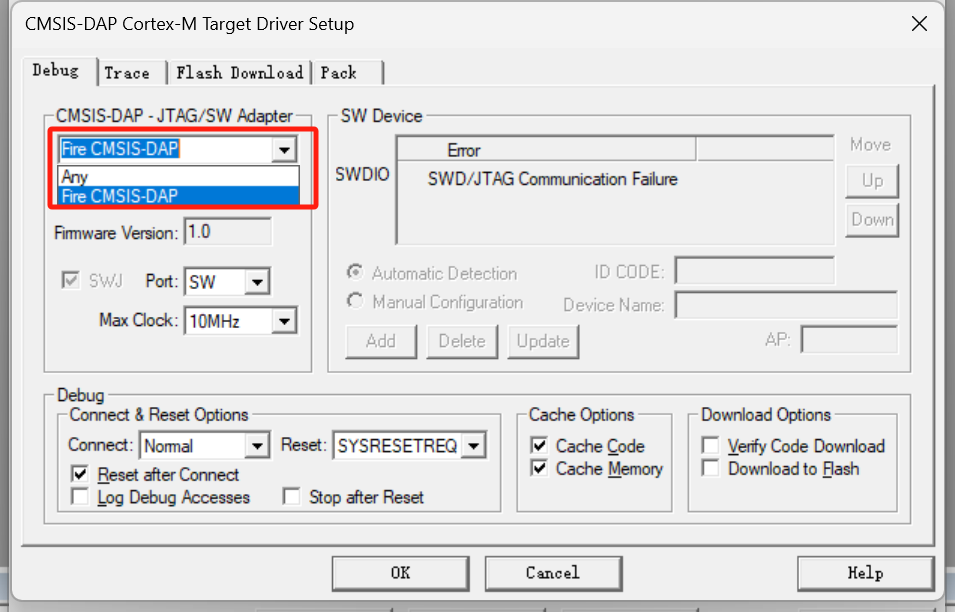

这里就能搜索出FIre野火的DAP烧录器。

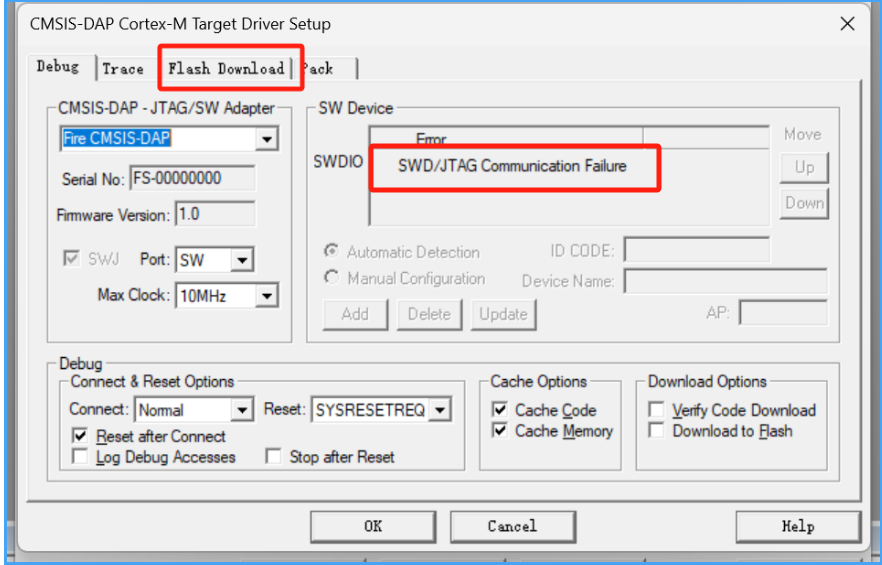

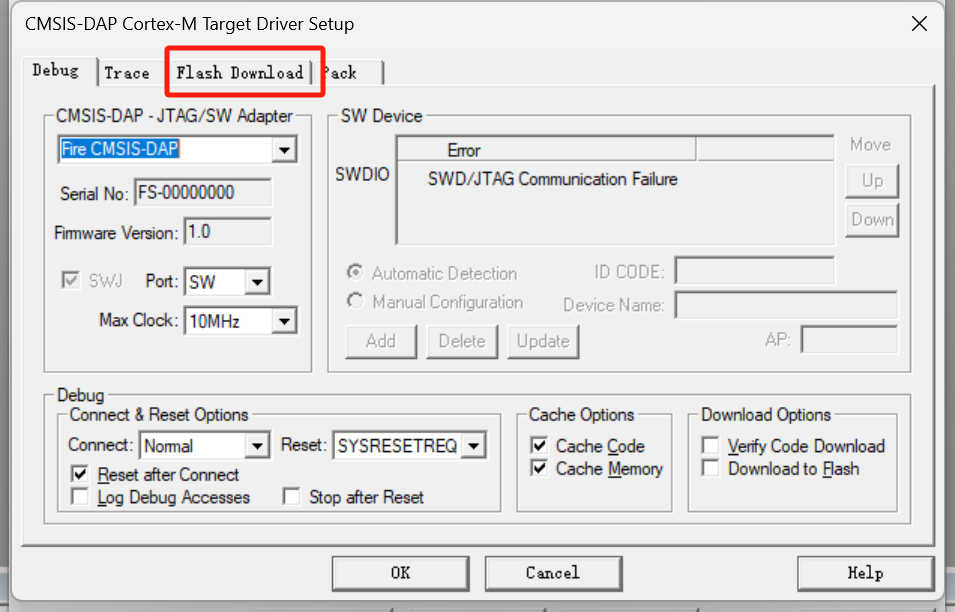

然后点击Flash Download（Failure是正常的，原因看后面）

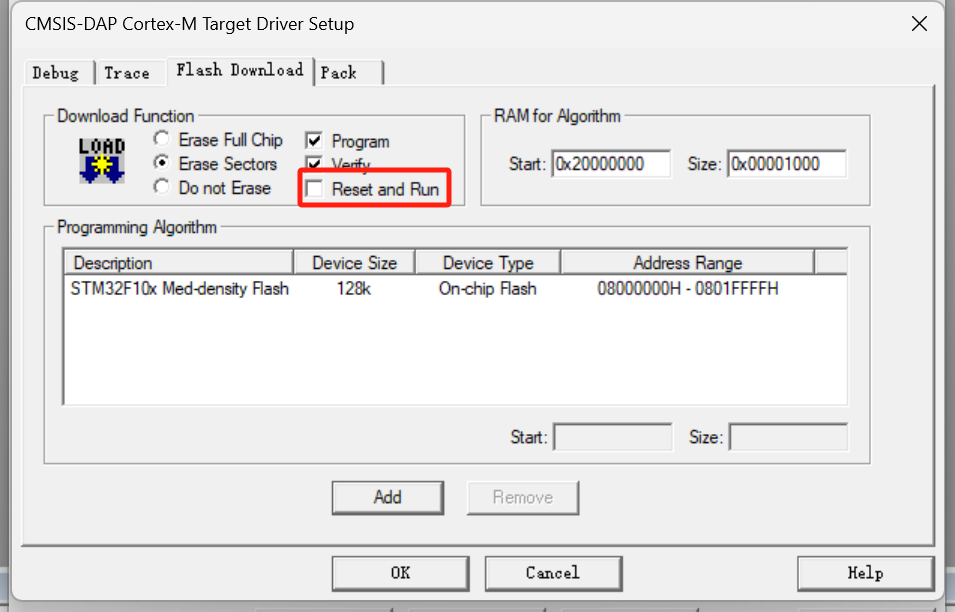

ESPIDF Arduino这些IDE每次烧录完会上电重启，但是Keil不会，因此必须勾选Reset and Run才会自动重启

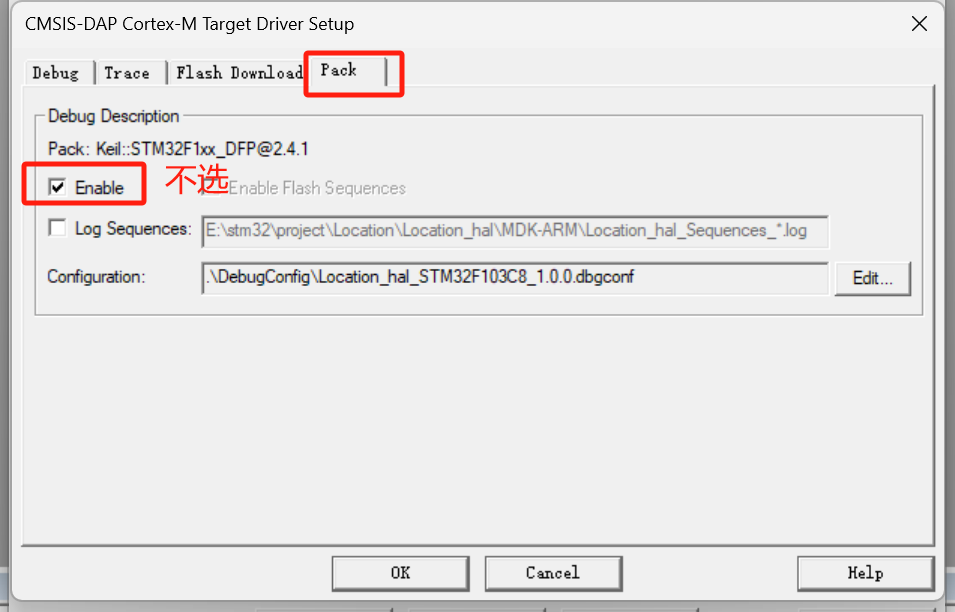

然后点击这个Pack，不去勾选Enable，我们自己去实现日志打印。（他给的日志打印包很大）

特别说明

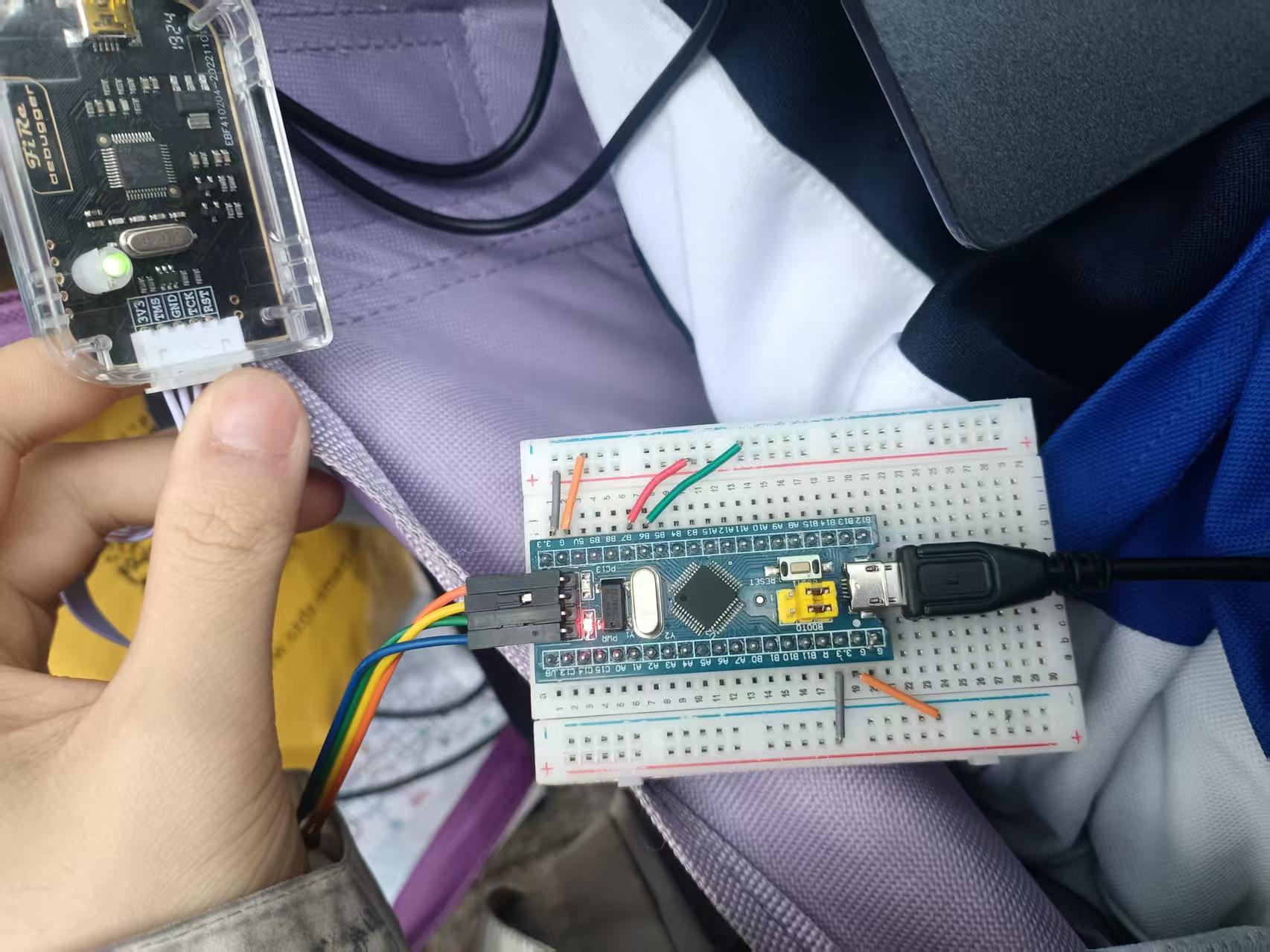

如果你和我用的都是野火的DAP，你只接烧录口的四个引脚是会显示Fail的

这是因为烧录和供电是分离的，必须给stm32的供电口供电才能显示连接：

这个红灯亮了才行：

验证成功

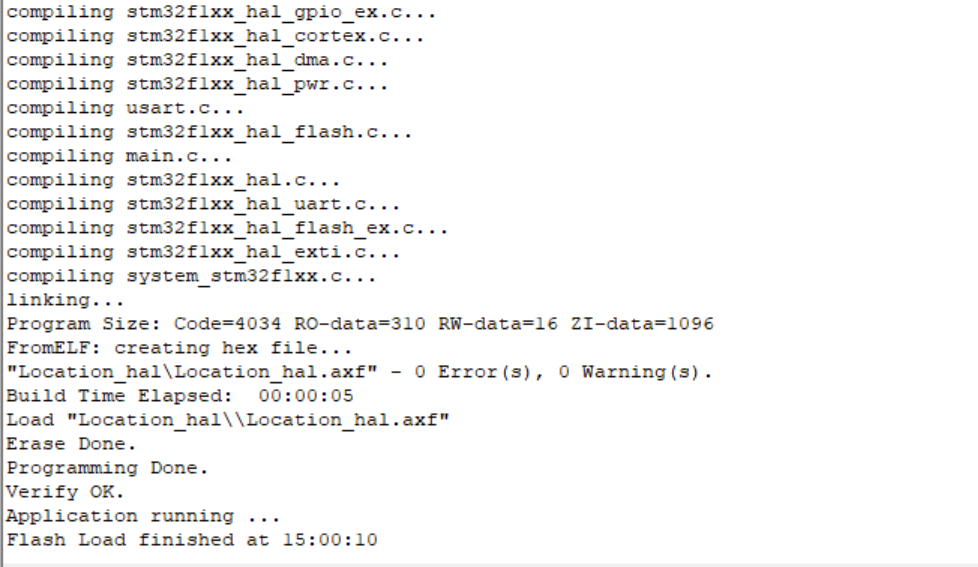

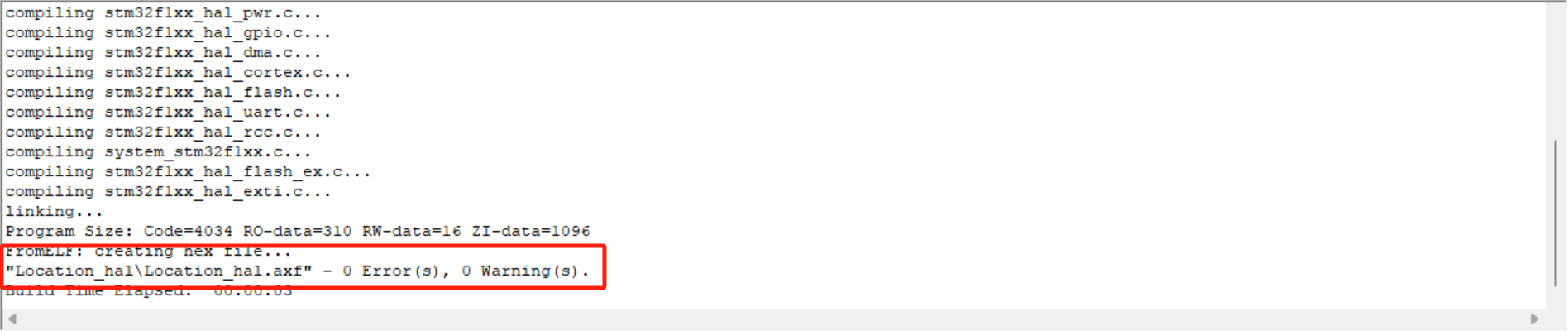

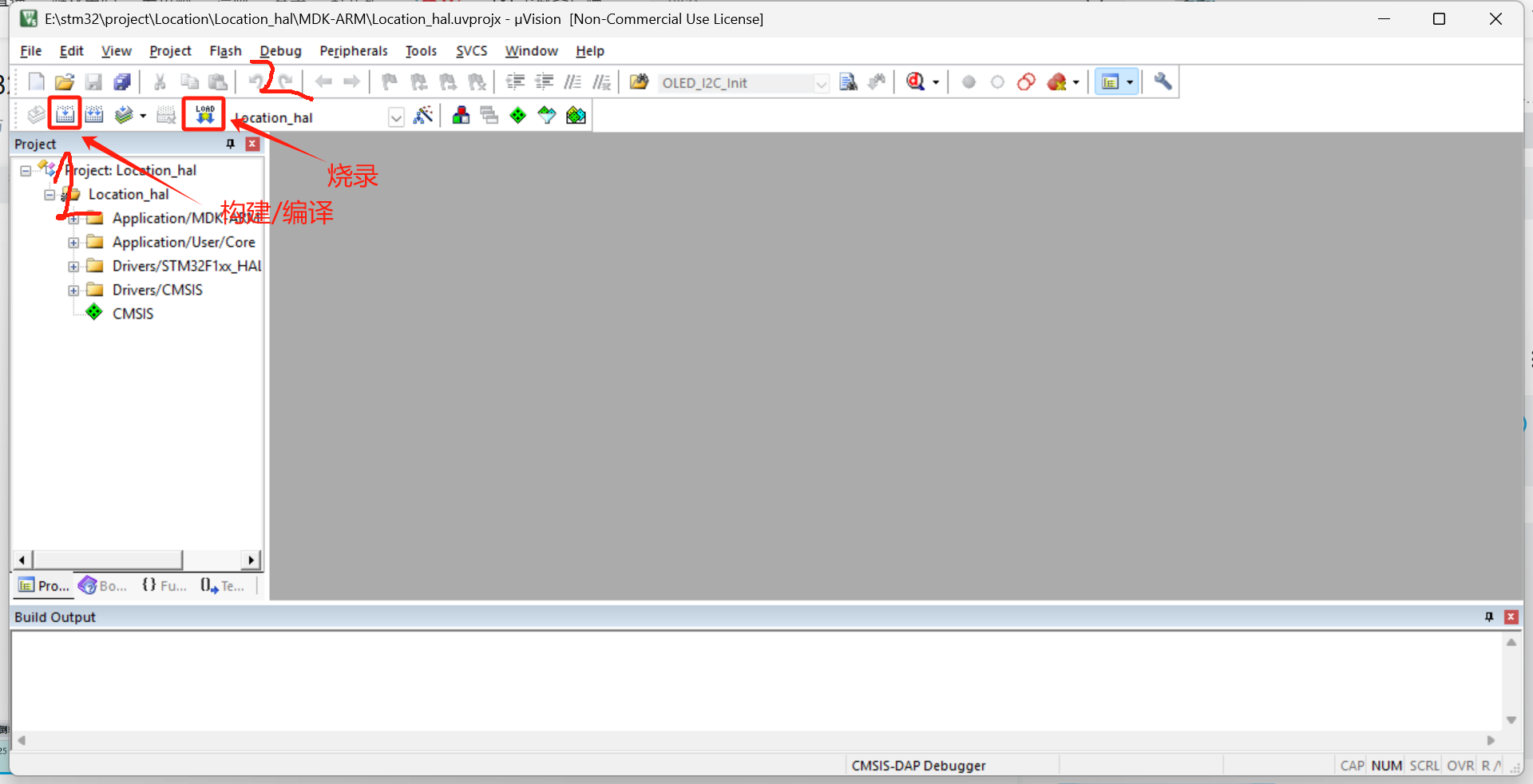

编译

烧录

报错处理

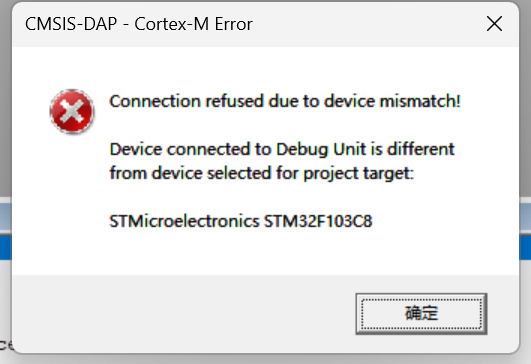

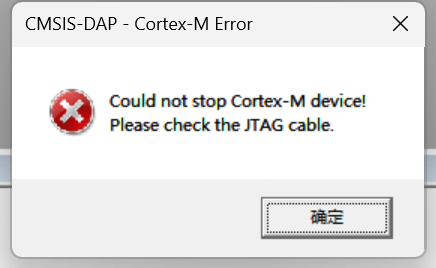

如果出现：

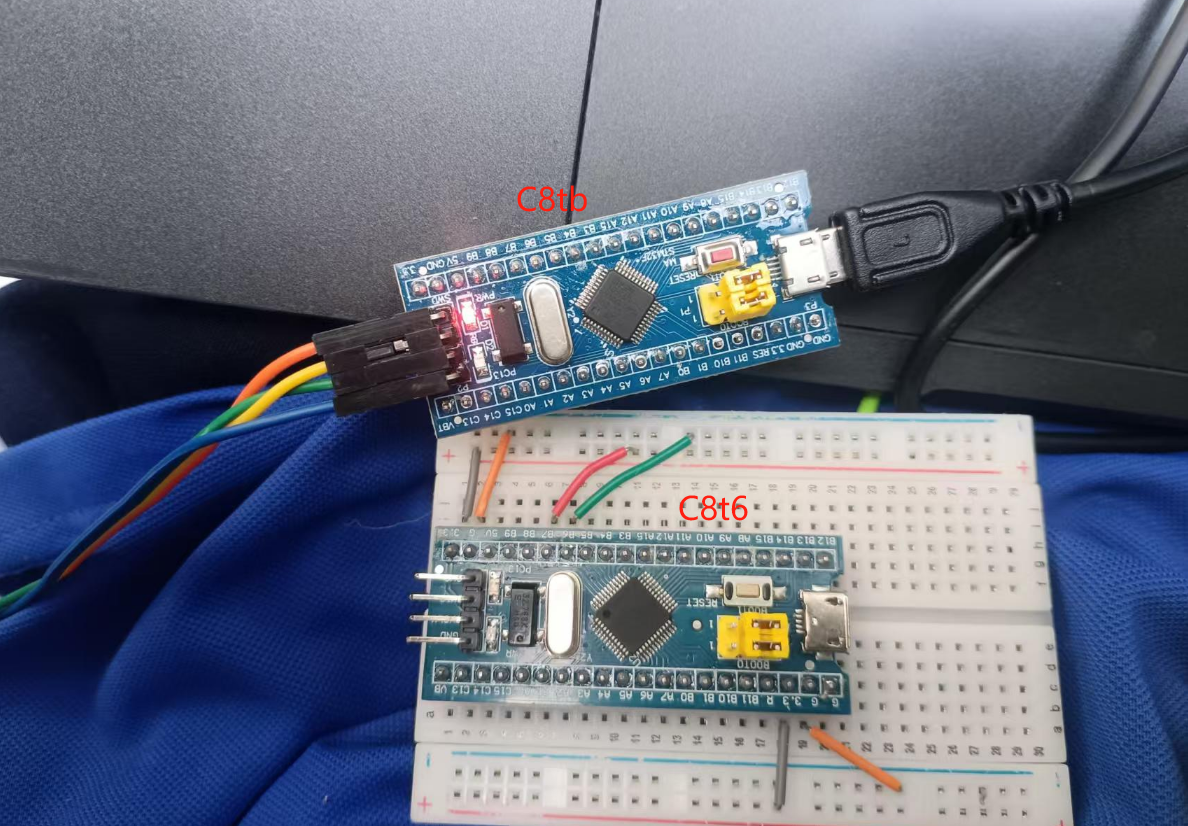

说明你单片机买错了，c8tb和c8t6很相似，但不适配的，如果手上找不到c8t6，就在Cubemx修改芯片为c8tb即可。

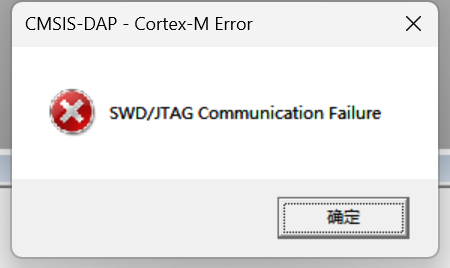

如果出现这个：

报这个就是没供电，要给另一端A口插上电源才行。

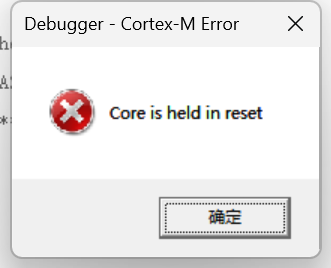

如果出现这个：

我也不知道怎么办 。。。建议重新买一块stm32

如果其他报错也可以私发给我看。解决不了我帮你摇人。

如果出现这个：

如果外接电源也没用，就换一块板子吧

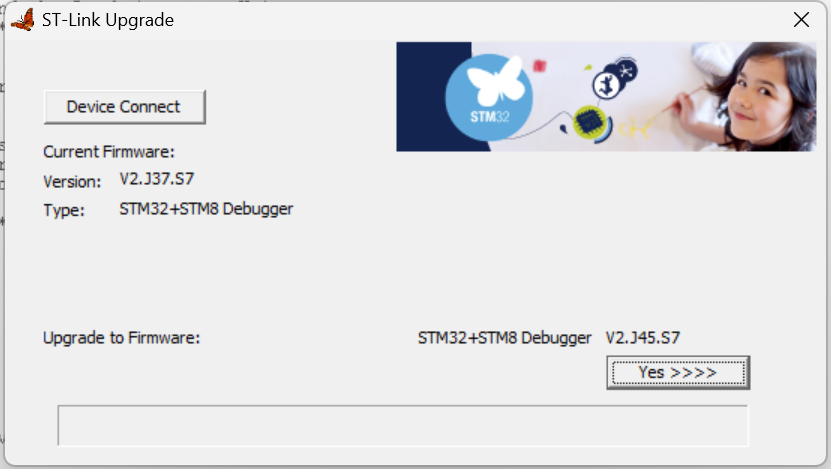

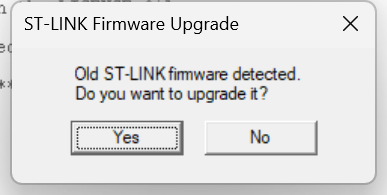

如果出现这个：

正常更新就行。

如果没有固件，可以下载：

【stlink 驱动安装教程】 https://www.bilibili.com/video/BV1xYmJBEEMF/?share_source=copy_web&vd_source=2c56c6a2645587b49d62e5b12b253dca

省流：

后来我换了STLINK，就能烧录了，哎

拓展资料

STM32芯片型号的含义

【干啥，STM32F103都啥意思……-哔哩哔哩】 https://b23.tv/NVXlbR1

为什么开发需要底层IO库，这样的封装有什么好处？HAL库是什么？除了常用的HAL库还有那些库？

一、为什么开发需要底层 I/O 库？

微控制器（如 STM32）通过寄存器控制外设（如串口、GPIO、ADC 等）。但直接操作寄存器存在以下问题：

• 代码复杂且易错：需查阅数百页参考手册，手动配置位域。
• 可读性差：RCC->APB2ENR |= 0x04; 不如 enable_GPIOA_clock(); 直观。
• 可移植性差：STM32F1 和 F4 的寄存器地址不同，代码无法复用。
• 开发效率低：每个项目都要重复写初始化代码。

✅ 因此，需要“底层 I/O 库”对硬件操作进行封装，在保留性能的同时提升开发体验。

---

二、这样的封装有什么好处？

好处	说明
✅ 提高开发效率	提供 HAL_UART_Transmit() 等函数，一行代码完成复杂操作
✅ 增强可读性与可维护性	函数名语义清晰，便于团队协作和后期维护
✅ 提升可移植性	同一套 HAL 代码可在 STM32F4、H7、G0 等芯片间迁移（配合 CubeMX）
✅ 降低出错风险	库内部处理时钟使能、引脚复用、中断优先级等细节
✅ 支持工具链集成	如 STM32CubeMX 自动生成初始化代码，大幅减少手写配置

💡 封装不是“隐藏”，而是抽象共性、隔离变化，让开发者专注业务逻辑而非硬件细节。

---

三、HAL 库是什么？

• 全称：Hardware Abstraction Layer（硬件抽象层）
• 提供方：STMicroelectronics（意法半导体）
• 定位：STM32 官方主推的跨系列通用驱动库
• 特点：
  • 高度抽象，统一 API（如所有串口都用 HAL_UART_XXX）
  • 支持中断、DMA、低功耗等高级功能
  • 与 STM32CubeMX 图形配置工具深度集成
  • 基于 CMSIS 标准，兼容 ARM Cortex-M 架构
• 典型用法：

  UART_HandleTypeDef huart1;
  HAL_UART_Init(&huart1);
  HAL_UART_Transmit(&huart1, (uint8_t*)"Hello", 5, 1000);

⚠️ 缺点：代码体积较大、执行效率略低于寄存器操作（但对多数应用影响不大）。

---

四、除了 HAL 库，还有哪些常用底层 I/O 库？

库名	所属/适用	特点	适用场景
LL 库（Low-Layer）	ST 官方（STM32）	接近寄存器，轻量高效，与 HAL 兼容	实时控制、性能敏感模块
标准外设库（SPL）	ST 官方（旧版）	寄存器封装，简洁直接	老项目维护（F1/F4 等）
CMSIS-Core	ARM 官方	统一内核操作（NVIC、SysTick 等）	所有 Cortex-M 芯片基础依赖
MCUXpresso SDK	NXP	类 HAL，支持 LPC/Kinetis	NXP 芯片开发
TivaWare / DriverLib	TI	轻量寄存器封装	TM4C/MSP432 开发
ESP-IDF HAL	Espressif	分层设计，支持 Wi-Fi/BLE	ESP32 系列开发
libopencm3	开源社区	跨厂商（STM32/LPC/EFM32）	开源嵌入式项目
直接寄存器操作	无	无任何封装，极致控制	学习、竞赛、资源极度受限场景

---

✅ 总结一句话：

底层 I/O 库是连接“硬件”与“应用”的桥梁。HAL 是 ST 为 STM32 提供的标准化、高可移植性封装库，而 LL、SPL、CMSIS 或厂商 SDK 则提供了从“高性能”到“极致轻量”的多样化选择。合理使用这些库，能在开发效率、代码质量与系统性能之间取得最佳平衡。
