一、产品概述

WD6803 是一款专为安防摄像头系统设计的高度集成驱动芯片，完美结合 八路达林顿晶体管阵列 与 H桥电机驱动 于一体。它不仅可提供单路高达500mA的负载驱动能力，以控制继电器、指示灯等外围设备，更能通过其内置的H桥电路，以TTL逻辑电平精准驱动IR-CUT滤光片或微型步进电机，实现日夜模式切换、云台控制等核心功能。其紧凑的SSOP24封装与宽电压兼容特性，是打造高性能、高集成度安防摄像头的理想解决方案。

二、核心优势

  • 双核驱动，高度集成：单芯片集成多路开关驱动与全桥电机驱动，显著节省PCB空间与BOM成本。
  • 驱动能力强：达林顿阵列每通道输出500mA；H桥驱动典型输出200mA，峰值可达500mA。
  • 逻辑控制简便：所有输入引脚兼容TTL/CMOS电平，可直接连接微控制器，无需额外电平转换电路。
  • 系统可靠性高：内置钳位二极管，有效吸收感性负载关断时产生的浪涌电压，保护主控芯片安全。
  • 供电灵活：支持1.8V低电压逻辑输入，H桥驱动电源电压范围宽（2V-18V），适应多种系统设计。

三、典型应用

  • IR-CUT滤光片驱动：精准控制滤光片切换，实现摄像头昼夜模式自动转换。
  • 云台/步进电机驱动：驱动摄像头云台进行水平、垂直旋转。
  • 外围设备控制：驱动红外LED补光灯、继电器、报警器等负载。

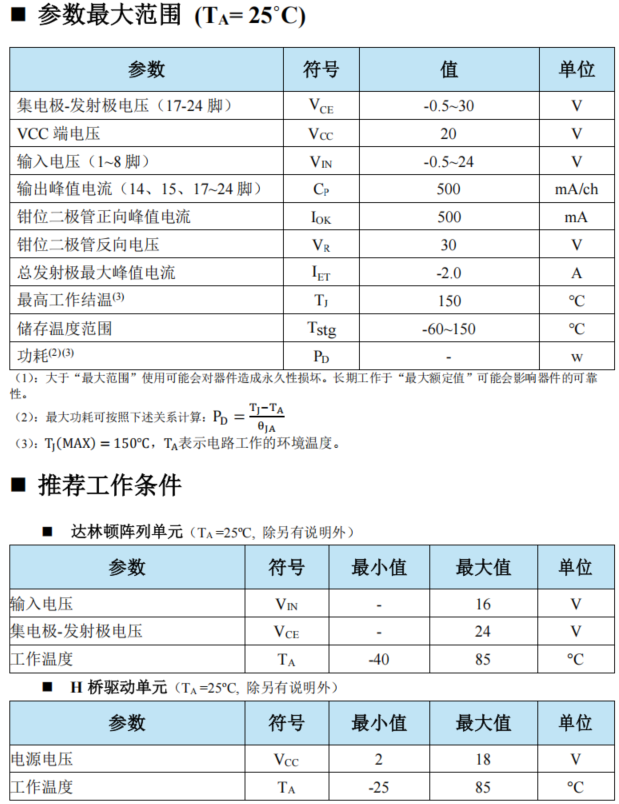

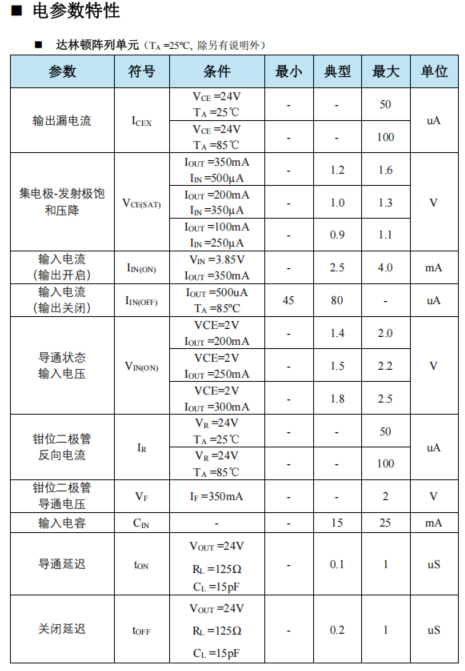

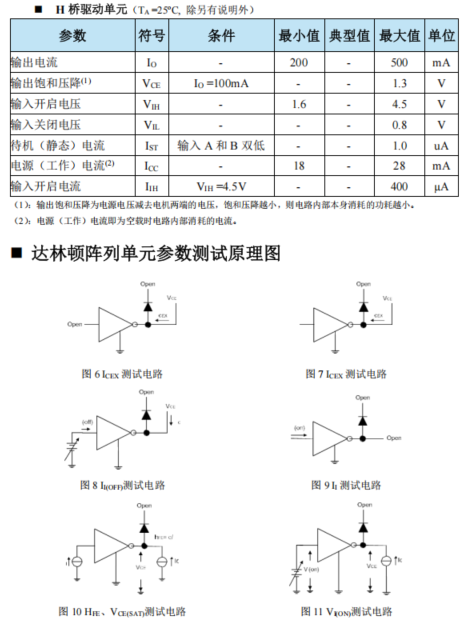

四、关键参数概览

项目

规格

达林顿阵列

8通道，单通道500mA

H桥驱动

典型200mA，峰值500mA

逻辑输入电压

兼容1.8V/3.3V/5V TTL-CMOS

H桥电源电压

2V ~ 18V

待机电流

极低（具体值见规格书）

封装形式

SSOP24
