应用领域:USB设备附加卡、DVD播放器、PC主板等低压差稳压电源应用。

一、功能介绍

WD1117是一款工业温度范围低压差三端稳压器,提供1.2V、1.5V、1.8V、2.5V、3.3V、5.0V固定输出电压版本及可调输出电压版本。芯片内置修整带隙基准,确保输出电压精度在±1%以内,具备电流限制与过热关断保护功能。其低压差特性适用于对瞬态响应和最低输入电压要求严格的应用场合,兼容低ESR陶瓷电容,提SOT223、TO252-2、SOT-89三种标准封装。

WD1117是一款由维得半导体推出的低压差线性稳压器,具备出色的电气性能和多种封装形式,适用于多种应用场景。以下是其主要特性:

二、基本特性

  • 输出电流:典型值1.35A
  • 输出电压精度:±2%
  • 静态电流:最大6mA,功耗更低
  • 电源抑制比:70dB,稳压性能更稳定
  • 保护功能:内置过热关断保护,提升芯片可靠性
  • 输入电压范围:宽范围适配,最大支持18V
  • 电容兼容性:兼容低ESR陶瓷电容,简化电路设计
  • 工作温度范围:工业级标准,-40℃至+125℃,适配严苛环境

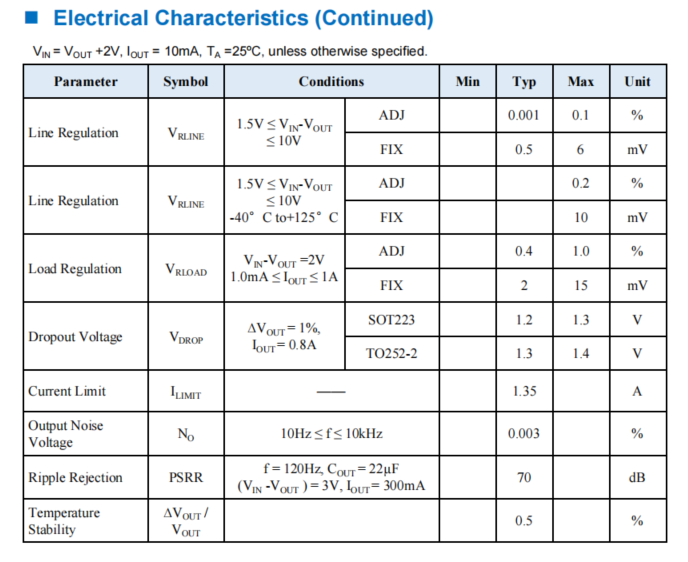

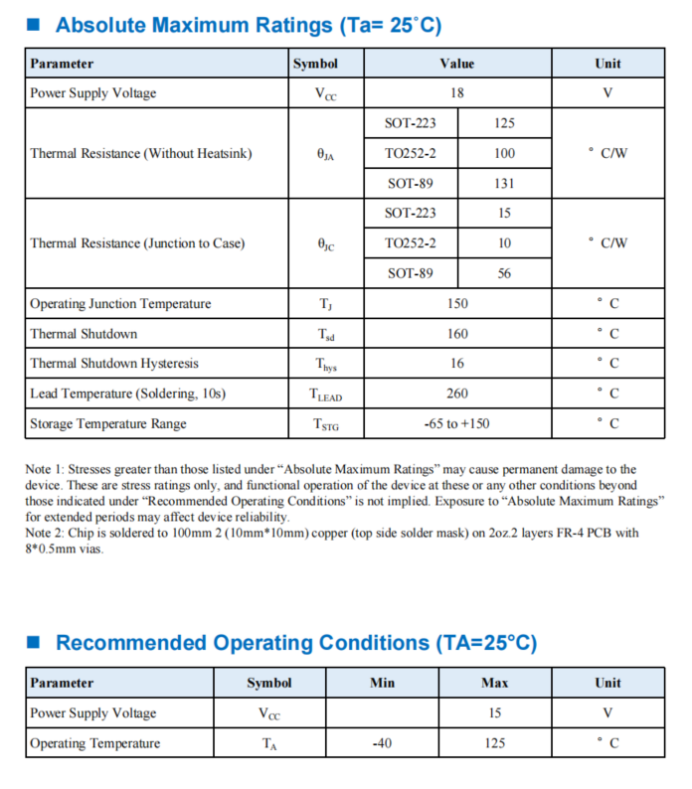

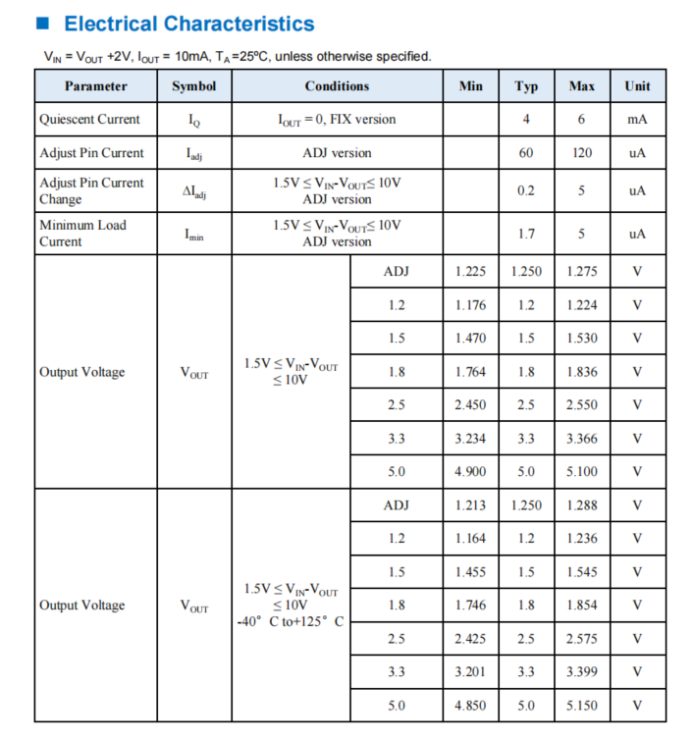

三、基本参数(规格书内容可提供PDF文档)
