一、版本与基础信息

•

二、核心参数与特点

（一）显示与驱动参数

• 显示模式：8 段 ×4 位。
• 驱动电流：段驱动电流不小于 25mA，字驱动电流不小于 150mA。
• 亮度控制：提供 8 级亮度控制。

（二）键盘扫描

• 扫描范围：7×4bit，支持 4 个组合按键。
• 按键识别：按键至少持续两个键扫周期以上才被认可；支持 KI1 和 KI2 针对同一个 DIGX 引脚的组合键，组合键优先级最高，多个键同时按下时，按键代码较小的按键优先。

（三）接口与电路

• 通信接口：高速两线式串行接口，类似 I2C 通信方式，CLK（时钟输入）和 DIO（数据输入 / 输出）内置上拉电阻，平均数据传输速率 4Mbps。
• 内置电路：内置时钟振荡电路、上电复位电路（上电复位默认电压门限 2.0-2.4V）。

（四）电源与温度

• 电源电压：支持 2.5V-5.5V。
• 温度范围：工作环境温度 - 40~+105℃，储存温度 - 55~+125℃，电气特性测试温度范围 - 40~+85℃。

（五）封装形式

• 提供 DIP16 和 SOP16 两种封装，不同封装尺寸参数不同（详见下文封装尺寸部分）。

（六）应用领域

适用于 LED 显示面板场合，如微波炉、电磁炉、热水器等家电产品。

三、引脚信息

（一）引脚排列

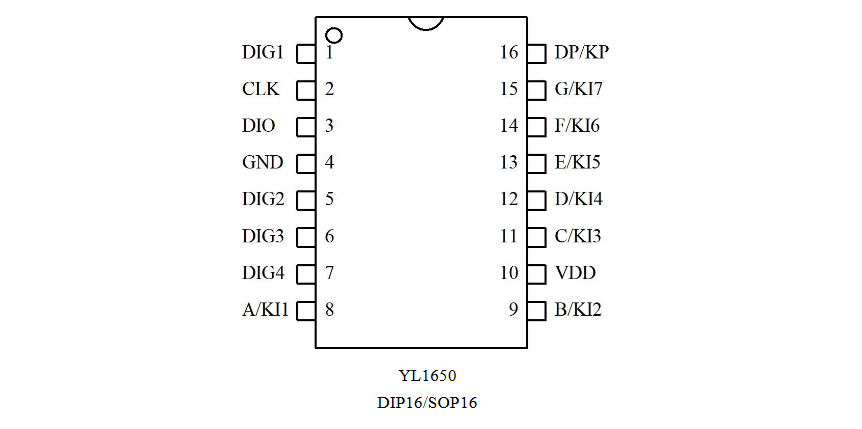

DIP16/SOP16 封装引脚排列如下（从引脚 1 到引脚 16）：DIG1、CLK、DIO、GND、DIG2、DIG3、DIG4、A/KI1、B/KI2、VDD、C/KI3、D/KI4、E/KI5、F/KI6、G/KI7、DP/KP。

（二）引脚功能

引脚	符号	引脚名称	功能
1	DIG1	位 / 键扫描输出	LED 位驱动输出，低电平有效；作为键盘扫描输出，高电平有效
2	CLK	时钟输入	2 线串行接口的数据时钟输入，内置上拉电阻
3	DIO	数据输入 / 输出	2 线串行接口的数据输入输出，内置上拉电阻
4	GND	接地端	接地
5	DIG2	位 / 键扫描输出	LED 位驱动输出，低电平有效；作为键盘扫描输出，高电平有效
6	DIG3	位 / 键扫描输出	LED 位驱动输出，低电平有效；作为键盘扫描输出，高电平有效
7	DIG4	位 / 键扫描输出	LED 位驱动输出，低电平有效；作为键盘扫描输出，高电平有效
8	A/KI1	段驱动输出 / 键扫描输入	LED 段驱动输出，高电平有效；用作键扫描输入，高电平有效，内置下拉
9	B/KI2	段驱动输出 / 键扫描输入	LED 段驱动输出，高电平有效；用作键扫描输入，高电平有效，内置下拉
10	VDD	电源端	电容尽量靠近 YL1650 电源脚
11	C/KI3	段驱动输出 / 键扫描输入	LED 段驱动输出，高电平有效；用作键扫描输入，高电平有效，内置下拉
12	D/KI4	段驱动输出 / 键扫描输入	LED 段驱动输出，高电平有效；用作键扫描输入，高电平有效，内置下拉
13	E/KI5	段驱动输出 / 键扫描输入	LED 段驱动输出，高电平有效；用作键扫描输入，高电平有效，内置下拉
14	F/KI6	段驱动输出 / 键扫描输入	LED 段驱动输出，高电平有效；用作键扫描输入，高电平有效，内置下拉
15	G/KI7	段驱动输出 / 键扫描输入	LED 段驱动输出，高电平有效；用作键扫描输入，高电平有效，内置下拉
16	DP/KP	段 / 位输出	LED 段输出，也用作键盘标志输出

四、电特性

（一）极限参数（Ta=25℃）

参数名称	符号	条件	额定值	单位
电源电压	VDD	-	-0.5~+5.5	V
输入电压	VI1	-	-0.5~VDD+0.5	V
LED 段驱动输出电流	IO1	-	0~30	mA
LED 位驱动输出电流	IO2	-	0~150	mA
所有管脚驱动电流总和	IO	-	0~150	mA
工作环境温度	Tamb	-	-40~+105	℃
储存温度	Tstg	-	-55~+125	℃
焊接温度	TL	10 秒，DIP	245	℃
焊接温度	TL	10 秒，SOP	260	℃
ESD 静电（HBM）	-	-	±7.5K	V

（二）电气特性（Ta=-40~+85℃）

1. 直流参数

参数名称	符号	最小	典型	最大	单位
电源电压	VDD	2.5	5	5.5	V
静态电流（CLK,DIO,KP 为高电平）	ICs	300	-	600	uA
睡眠电流（CLK,DIO,KP 为高电平）	ICslp	12	-	40	uA
CLK 和 DIO 管脚低电平输入电压	VIL	-0.5	-	0.8	V
CLK 和 DIO 管脚高电平输入电压	VIH	2.0	-	VDD+0.5	V
KI 管脚低电平输入电压	VILki	-0.5	-	0.5	V
KI 管脚高电平输入电压	VIHki	1.8	-	VDD+0.5	V
DIG 管脚低电平输出电压（-200mA）	VOLdig	-	-	1.2	V
DIG 管脚低电平输出电压（-100mA）	VOLdig	-	-	0.8	V
DIG 管脚高电平输出电压（50mA）	VOHdig	4.5	-	-	V
KI 管脚低电平输出电压（-20mA）	VOLki	-	-	0.5	V
KI 管脚高电平输出电压（20mA）	VOHki	4.5	-	-	V
其余管脚低电平输出电压（-4mA）	VOL	-	-	0.5	V
其余管脚高电平输出电压（4mA）	VOH	4.5	-	-	V
KI 管脚输入下拉电流	IDN1	-200	-400	-600	uA
CLK 管脚输入上拉电流	IUP1	290	420	550	uA
DIO 管脚输入上拉电流	IUP2	290	420	550	uA
上电复位的默认电压门限	VR	2.0	2.2	2.4	V

2. 交流参数

参数名称	符号	最小	典型	最大	单位
电源上电检测产生的复位时间	TPR	10	25	60	ms
显示扫描周期	TP	2	4	8	ms
按键响应时间	TKS	-	13	-	ms
键盘扫描间隔	TK	75	-	-	Hz
DIO 下降沿启动信号的建立时间	TSSTA	100	-	-	ns
DIO 下降沿启动信号的保持时间	THSTA	100	-	-	ns
DIO 上升沿停止信号的建立时间	TSSTO	100	-	-	ns
DIO 上升沿停止信号的保持时间	THSTO	100	-	-	ns
CLK 时钟信号的低电平宽度	TCLOW	100	-	-	ns
CLK 时钟信号的高电平宽度	TCHIG	100	-	-	ns
DIO 输入数据对 CLK 上升沿的建立时间	TSDA	30	-	-	ns
DIO 输入数据对 CLK 上升沿的保持时间	THDA	10	-	-	ns
DIO 输出数据有效对 CLK 下降沿的延时	TAA	2	-	30	ns
DIO 输出数据无效对 CLK 下降沿的延时	TDH	2	-	40	ns
平均数据传输速率	Rate	-	4M	-	bps

五、功能介绍

（一）显示寄存器地址

• 写 LED 显示数据时，按显示地址从高位到低位、数据字节从高位到低位的顺序操作。
• 地址分配：DIG1 对应 68H，DIG2 对应 6AH，DIG3 对应 6CH，DIG4 对应 6EH；每个地址对应 A（B0）、B（B1）、C（B2）、D（B3）、E（B4）、F（B5）、G（B6）、DP（B7）段。
• 注意：上电后需先对 RAM 写入数据，再开启显示。

（二）控制指令

发送显示指令前需先输入系统指令，即输入字节 1 为系统指令，输入字节 2 为显示指令。

1. 系统指令

指令名称	指令（B7-B0）	说明
系统指令	01001000	设置系统参数指令

2. 显示指令

指令名称	指令（B7-B0）	说明
显示开 / 关	XXXXXXXD	D=1，显示开；D=0，显示关
工作 / 睡眠模式	XXXXXXWX	W=1，睡眠模式；W=0，工作模式
段显示设置	XXXXXSXX	S=1，7 段显示；S=0，8 段显示
亮度设置	XBR[2:0]XXXX	BR [2:0]=000：8 级亮度；001：1 级亮度；010：2 级亮度；011：3 级亮度；100：4 级亮度；101：5 级亮度；110：6 级亮度；111：7 级亮度

（三）键扫描和键扫数据寄存器

1. 键扫矩阵

以 DIG1-DIG4 为行，KI1-KI7 为列构成键扫矩阵。

2. 读键数据

• 键值读取格式：9 位时钟周期的命令（第 9 位 ACK=0）加 9 位时钟的数据（第 9 位 ACK=1）。
• 读按键数据指令（B7-B0）：01001XXX（X 为任意）。
• 按键按下与松开输出值：不同 DIG（DIG1-DIG4）与 KI（KI1-KI7）组合对应不同输出值，无按键时输出 00 101 110（2E）；组合键（KI1+KI2）也有对应输出值（具体数值见原文档表格）。

（四）通信端口说明

• 通信方式：类似 I2C，CLK 上升沿锁存数据，CLK 为高电平时 DIO 信号需保持不变，仅 CLK 为低电平时 DIO 可改变，且 DIO 不能在 CLK 下降沿改变。
• 开始 / 结束条件：CLK 为高电平时，DIO 由高变低为开始条件；CLK 为高电平时，DIO 由低变高为结束条件。
• 应答信号：数据传输带 ACK 信号，时钟线第九个时钟时芯片内部将 DIO 管脚拉低；命令或数据写入 / 读出时，8 位字节后的第 9 位为 ACK 信号输出。
• 指令传输：16 位格式，先传高位再传低位。

六、典型应用线路图要点

• VDD 与 GND 之间的滤波电容（104 和 47uF 电解）需靠近 YL1650。
• 为提升抗干扰能力，通讯端口按图连接（CLK 和 DIO 端接 220R 电阻）。
• 按键矩阵中 DIG1~DIG4 之间需串接 2K 电阻。

七、封装尺寸

（一）DIP16 封装尺寸

符号	尺寸（inch）			尺寸（mm）
	最小值	典型值	最大值	最小值	典型值	最大值
A	0.780	-	0.880	19.81	-	22.35
B	0.240	-	0.280	6.10	-	7.11
C	0.115	-	0.195	2.92	-	4.95
D	0.115	-	0.150	2.92	-	3.81
E	0.014	-	0.022	0.36	-	0.56
F	0.045	1.78	0.070	1.14	-	1.78
G	-	0.100 BSC	-	-	2.54 BSC	-
H	0.300	-	0.325	7.62	-	8.26
I	-	0.430 BSC	-	-	10.92 BSC	-

（二）SOP16 封装尺寸

符号	尺寸（inch）			尺寸（mm）
	最小值	典型值	最大值	最小值	典型值	最大值
A	-	0.236 BSC	-	-	6.00 BSC	-
B	-	0.154 BSC	-	-	3.90 BSC	-
C	0.012	-	0.020	0.31	-	0.51
C’	-	0.390 BSC	-	-	9.90 BSC	-
D	-	-	0.069	-	-	1.75
E	-	0.050 BSC	-	-	1.27 BSC	-
F	0.004	-	0.010	0.10	-	0.25
G	0.016	-	0.050	0.40	-	1.27
H	0.004	-	0.010	0.10	-	0.25
ɑ	0°	-	8°	0°	-	8°
