在 Arduino 入门学习中，按键控制 LED 灯是最经典的基础实验之一。这个实验不仅能帮我们理解数字输入 / 输出的基本原理，还能接触到 “按键消抖” 这个实际应用中必须解决的问题。本文将详细讲解如何用按键精准控制 LED 灯的亮灭，并解释核心代码的逻辑和设计思路。

一、实验原理与硬件准备

1. 核心原理

• 数字输入：按键作为输入设备，按下时会改变对应引脚的电平（高 / 低），Arduino 通过digitalRead()函数读取电平状态。
• 数字输出：LED 作为输出设备，Arduino 通过digitalWrite()函数控制引脚输出高 / 低电平，从而点亮或熄灭 LED。
• 按键消抖：物理按键按下 / 松开时，金属触点会产生短暂的电平抖动，直接读取会导致误判，需通过延时跳过抖动阶段。
• 上拉输入（INPUT_PULLUP）：利用 Arduino 内部上拉电阻，使按键未按下时引脚为高电平（HIGH），按下时为低电平（LOW），无需额外外接上拉电阻，简化电路。

2. 硬件清单

• Arduino UNO（或其他型号）
• 按键开关 ×1
• LED 灯 ×1
• 220Ω 限流电阻 ×1
• 杜邦线若干
• 面包板 ×1

3. 电路连接

Arduino 引脚	元件	连接说明
9	LED 正极	LED 正极接 9 脚，负极串 220Ω 电阻接 GND
2	按键	按键一端接 2 脚，另一端接 GND
GND	公共地	电阻、按键的公共接地端

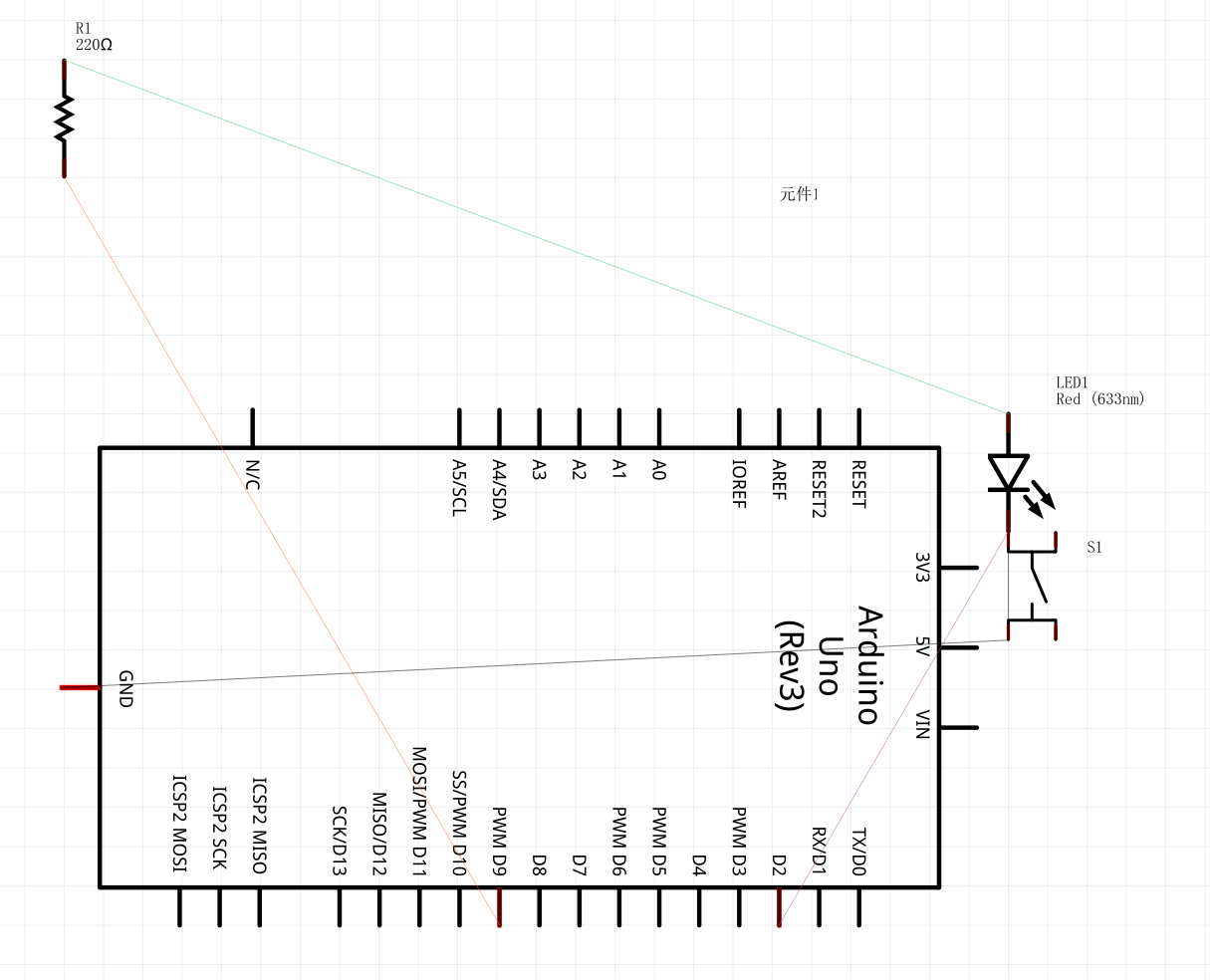

原理图

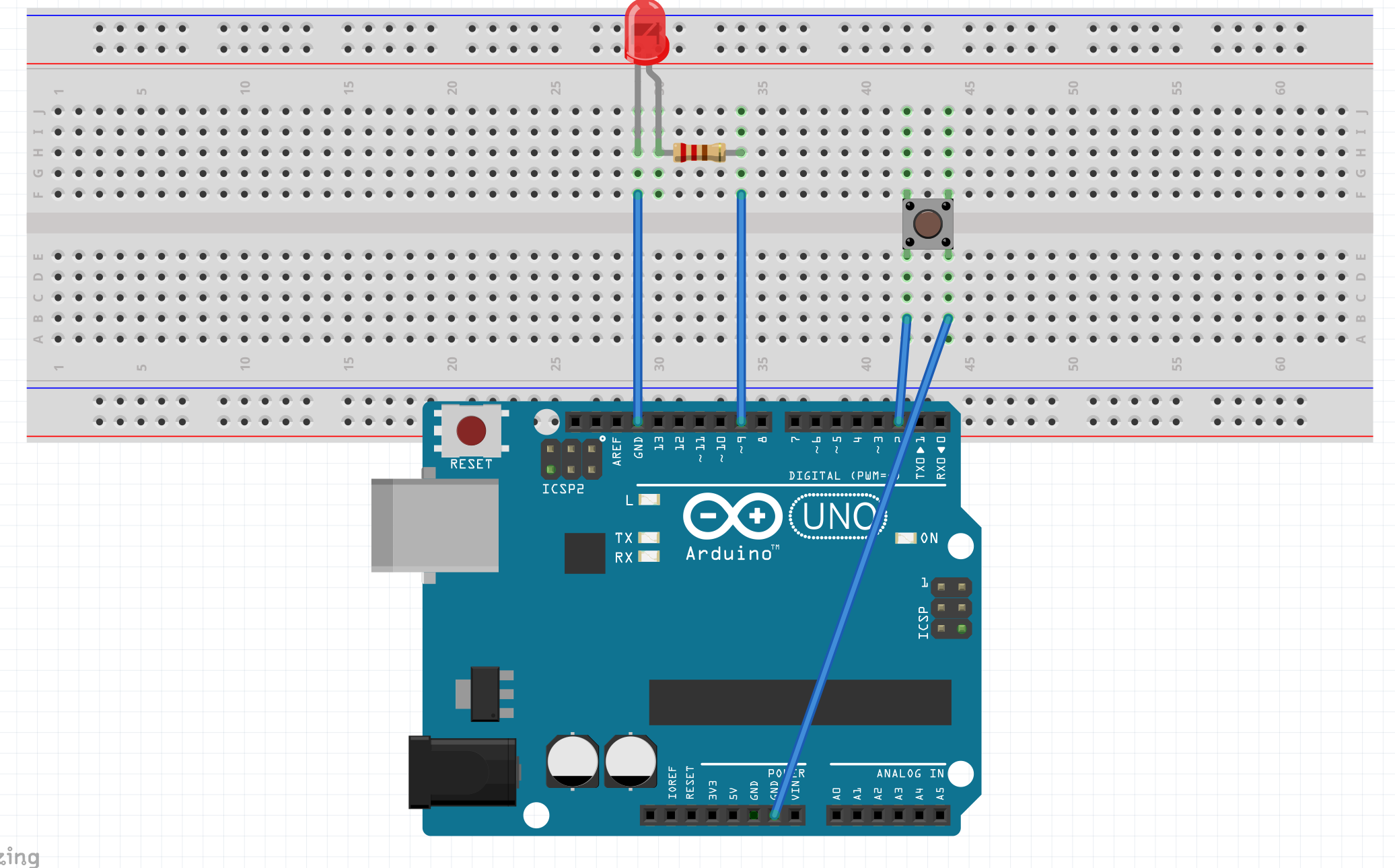

连接图

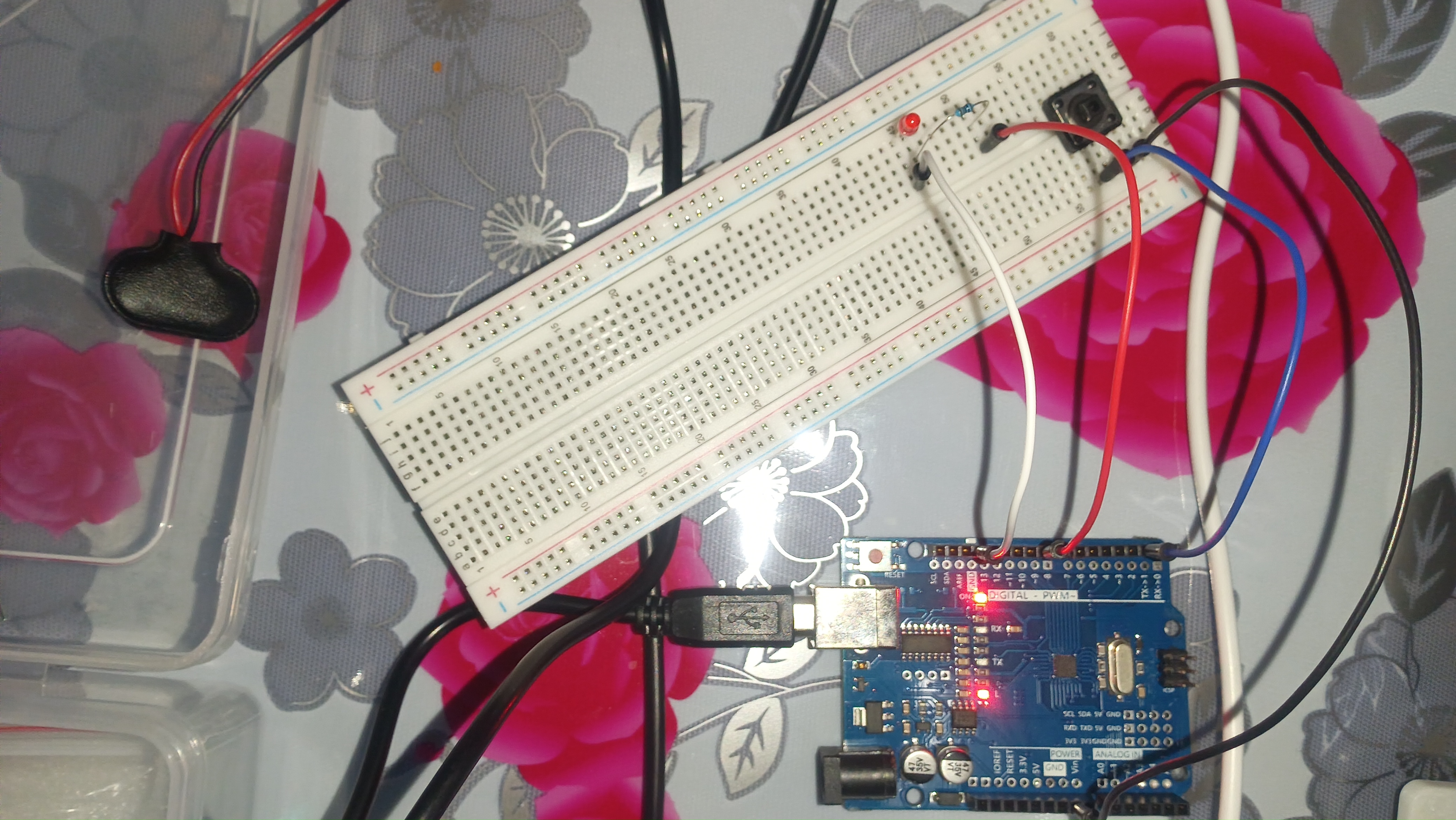

实物图

二、完整代码与逐行解析

这种是按下就亮，松开就熄灭

/*
* Digital_Button
* 通过按键控制LED灯亮灭
* 功能：按下按键LED亮，松开按键LED灭（带消抖处理）
*/

// 1. 管脚定义：将引脚号赋值给变量，方便后续修改和阅读
int buttonPin = 2; // 按键连接的管脚
int ledPin = 9;    // LED灯连接的管脚

void setup() {
    // 2. 设置管脚模式：初始化引脚为输入/输出模式
    pinMode(ledPin, OUTPUT);          // LED管脚设为输出模式（可输出高低电平）
    pinMode(buttonPin, INPUT_PULLUP); // 按键管脚设为上拉输入模式（默认高电平）
}

void loop() {
    // 3. 读取按键状态：判断按键是否按下
    if (digitalRead(buttonPin) == LOW) { // 按下按键时，引脚电平变为低
        delay(80); // 4. 消抖处理：等待80ms跳过触点抖动的不稳定阶段
        // 5. 再次确认按键状态：避免抖动导致的误触发
        if (digitalRead(buttonPin) == LOW) {
            digitalWrite(ledPin, HIGH); // 点亮LED：输出高电平
        }
    } else {
        digitalWrite(ledPin, LOW); // 松开按键：熄灭LED，输出低电平
    }
}

也可以写成这样，用flag变量标记小灯泡状态，按下后，会改变状态

/*
* Digital_Button
* 通过按键控制LED灯亮灭
*/

int buttonPin=2;//按键的管脚定义
int ledPin=9;//LED灯管脚定义
int flag=0;
void setup()
{
    pinMode(ledPin,OUTPUT);//设置LED管脚的输出模式
    pinMode(buttonPin,INPUT_PULLUP);//设置按键管脚上拉的输入模式
}

void loop()
{
    if(digitalRead(buttonPin)==LOW)//如果按键按下
    {
        delay(80);//等待跳过按键抖动不稳定过程
        if(digitalRead(buttonPin)==LOW)//如果被按下
        {
            flag=(flag+1)%2;
        }
    }
    if(flag==1)
    {
        digitalWrite(ledPin,HIGH);//点亮LED灯
    }
    else if(flag==0)
    {
        digitalWrite(ledPin,LOW);//熄灭LED灯
    }
}

关键代码解析

1. INPUT_PULLUP 模式：这是 Arduino 按键输入的常用模式，启用内部上拉电阻后，按键未按下时引脚默认是HIGH（高电平），按下后引脚接地变为LOW（低电平），无需外接上拉电阻，电路更简洁。

2. 按键消抖：delay(80)是最简易的消抖方式 —— 当检测到按键按下时，先等待 80 毫秒（足够覆盖触点抖动的时间），再重新读取按键状态。只有两次读取都是LOW，才判定为 “真按下”，避免因抖动导致 LED 频繁闪烁。

3. loop () 循环：Arduino 通电后会不断执行loop()里的代码，因此能实时检测按键状态，实现 “按下亮、松开灭” 的效果。

三、实验效果与常见问题

1. 预期效果

• 未按按键时，LED 灯熄灭；
• 按下按键并保持，LED 灯常亮；
• 松开按键，LED 灯立即熄灭；
• 按键按下 / 松开时无闪烁（消抖生效）。

2. 常见问题排查

问题现象	可能原因	解决方法
LED 始终常亮	按键引脚接反 / 未接 GND	检查按键连线，确保一端接 2 脚、一端接 GND
按键按下无反应	LED 限流电阻过大 / 引脚定义错误	更换 220Ω 电阻，核对ledPin和buttonPin值
LED 频繁闪烁	未做消抖 / 消抖延时过短	确认delay(80)代码存在，可调整延时至 50-100ms

四、进阶优化思路

如果想实现 “按一下亮、再按一下灭” 的 toggle（切换）效果，可修改loop()逻辑（核心是增加状态变量记录 LED 当前状态）：

arduino

int ledState = LOW; // 记录LED当前状态，初始灭
void loop() {
    if (digitalRead(buttonPin) == LOW) {
        delay(80);
        if (digitalRead(buttonPin) == LOW) {
            ledState = !ledState; // 状态反转：亮变灭，灭变亮
            digitalWrite(ledPin, ledState);
            while(digitalRead(buttonPin) == LOW); // 等待按键松开，避免重复触发
        }
    }
}

总结

1. 本实验核心是利用digitalRead()读取按键输入、digitalWrite()控制 LED 输出，INPUT_PULLUP模式简化了按键电路设计；
2. 按键消抖是关键细节，delay()延时消抖是入门阶段最易理解和实现的方式；
3. 代码采用 “变量定义引脚” 的方式，提升了可读性和可维护性，符合编程最佳实践。
