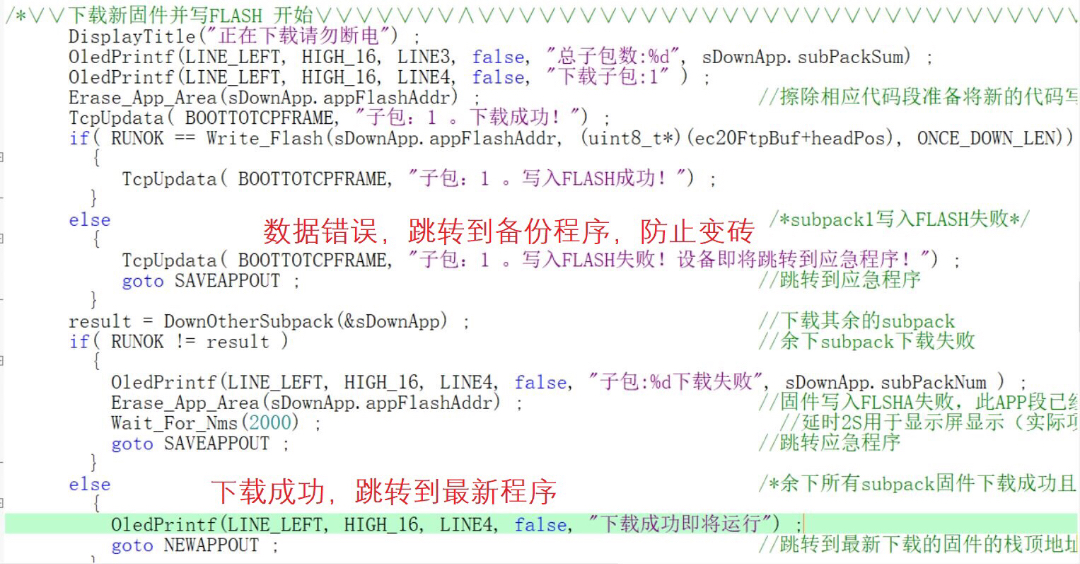

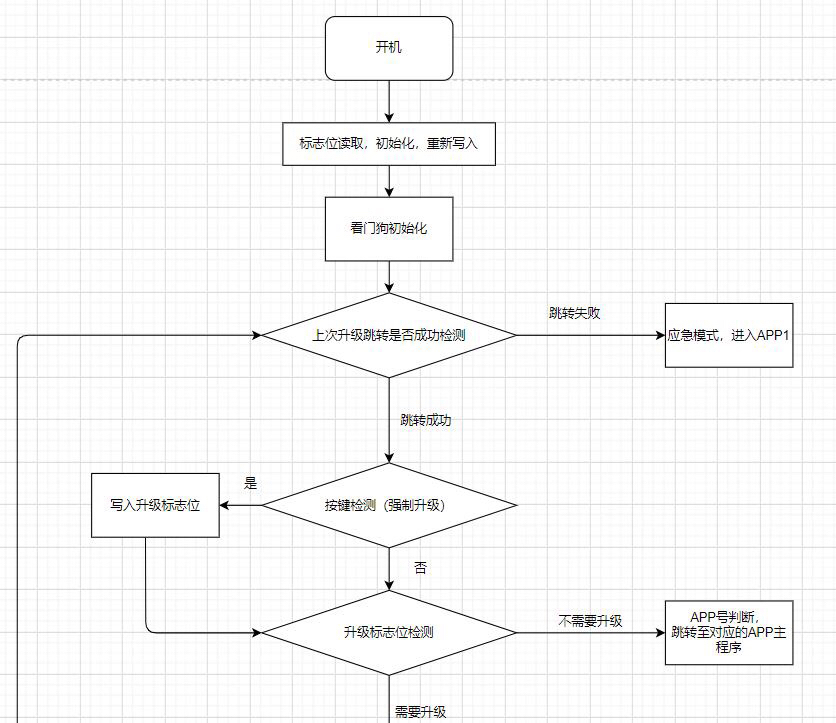

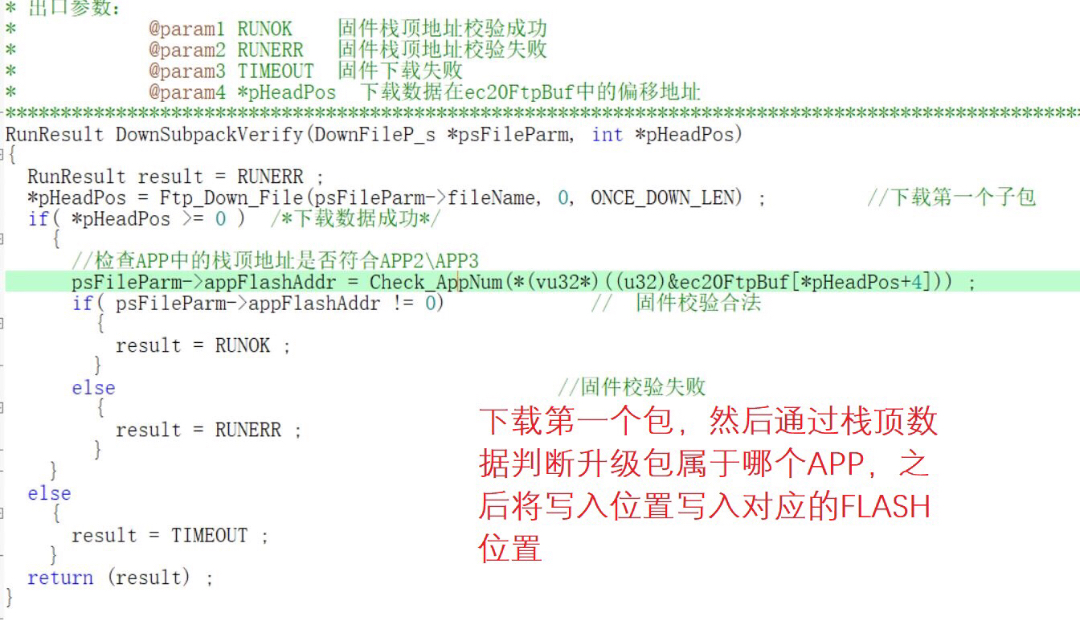

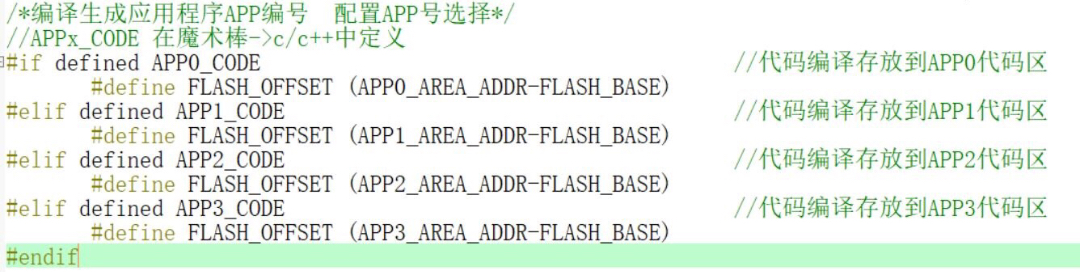

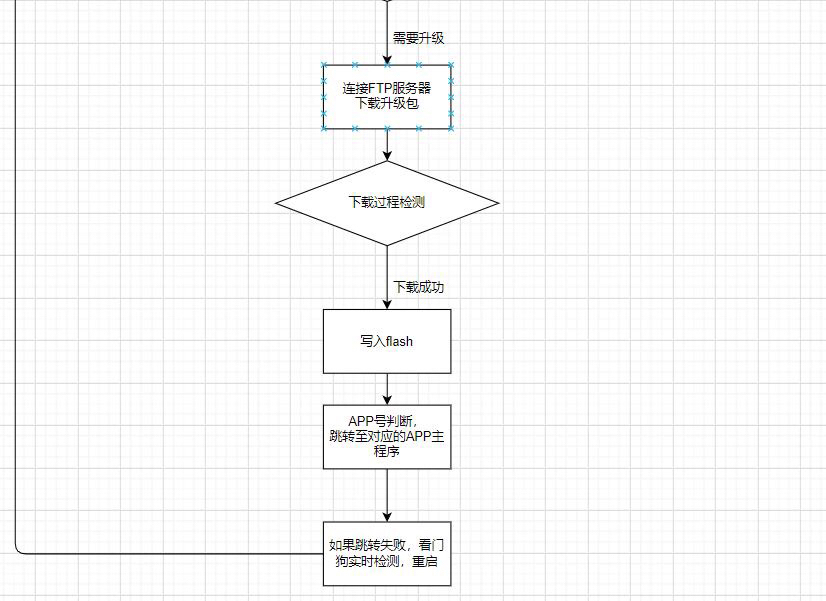

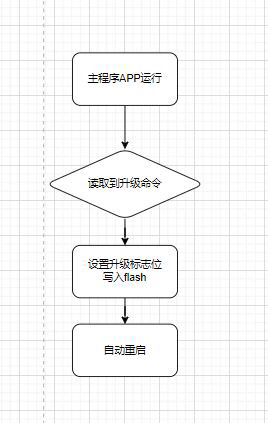

stm32 IAP升级 OTA升级 野外设备远程升级 自建FTP服务器升级 多App备份 切换，防变砖 芯片 stm32f103系列 4G模块 EC200T 程序简介：一个bootloader程序 多个主程序程序可相互切换 主程序A 出厂前烧录，永不更改，用于升级失败后，做应急程序使用，保障单片机不变砖 主程序B 日常运行，可升级替换 主程序C 功能与主程序B相同 三个主程序间可通过上位机远程控制，切换运行 单片机通过4G模块远程下载服务器上的BIN文件，通过BIN文件数据自动判断程序应该烧录的flash位置进行升级，升级成功后自动跳转到新程序。 本程序升级流程清晰，多重防范措施避免单片机因为升级而变砖，保证系统正常运行。 无论你想要通过什么方式升级，只需要自己修改数据的接收方式，搭配我的固件处理代码，可有效保证系统稳定运行。 可以得到 bootloader和app的源码，上位机EXE文件，详细的说明书文档(附带如何自己搭建FTP服务器)

一、源码整体架构与适用场景

本次分析的源码为ABM开发板基于FreeRTOS的APPV3.0版本，核心运行于Cortex-M3架构处理器，采用模块化设计，涵盖底层硬件抽象、实时操作系统内核及应用支撑组件三大核心层级。该源码主要面向嵌入式实时控制场景，如工业控制、智能硬件等对任务调度、中断响应、资源同步有严格时序要求的领域，可支持多任务并发执行、中断与任务间通信、资源互斥访问等核心需求。

stm32 IAP升级 OTA升级 野外设备远程升级 自建FTP服务器升级 多App备份 切换，防变砖 芯片 stm32f103系列 4G模块 EC200T 程序简介：一个bootloader程序 多个主程序程序可相互切换 主程序A 出厂前烧录，永不更改，用于升级失败后，做应急程序使用，保障单片机不变砖 主程序B 日常运行，可升级替换 主程序C 功能与主程序B相同 三个主程序间可通过上位机远程控制，切换运行 单片机通过4G模块远程下载服务器上的BIN文件，通过BIN文件数据自动判断程序应该烧录的flash位置进行升级，升级成功后自动跳转到新程序。 本程序升级流程清晰，多重防范措施避免单片机因为升级而变砖，保证系统正常运行。 无论你想要通过什么方式升级，只需要自己修改数据的接收方式，搭配我的固件处理代码，可有效保证系统稳定运行。 可以得到 bootloader和app的源码，上位机EXE文件，详细的说明书文档(附带如何自己搭建FTP服务器)

源码目录结构清晰，CORE目录提供Cortex-M3处理器底层驱动支撑，FreeRTOS目录包含实时操作系统内核及配套组件，各模块间通过标准化接口交互，既保证了硬件操作的底层可控性，又通过FreeRTOS提供了稳定、可扩展的任务管理能力。

二、核心模块功能解析

（一）CORE模块：Cortex-M3底层支撑

CORE模块包含corecm3.c与corecm3.h两个核心文件，是连接处理器硬件与上层软件的关键纽带，实现了Cortex-M3内核核心寄存器操作、中断控制、系统复位等底层功能，同时兼容ARM Compiler、IAR Compiler、GNU Compiler等主流编译工具链。

1. 核心寄存器操作接口

该模块封装了Cortex-M3核心寄存器的读写接口，支持对栈指针（PSP/MSP）、优先级掩码（PRIMASK）、故障掩码（FAULTMASK）、控制寄存器（CONTROL）等关键寄存器的访问，为FreeRTOS任务切换、特权级管理提供底层支撑。

• 栈指针管理：通过getPSP()/setPSP()与getMSP()/setMSP()函数，分别实现进程栈指针（PSP）与主栈指针（MSP）的读写。在FreeRTOS中，MSP通常用于内核与中断服务函数，PSP用于用户任务栈，二者分离确保了系统栈与任务栈的独立安全运行。
• 中断优先级控制：getBASEPRI()/setBASEPRI()函数用于读写基础优先级寄存器，可灵活配置系统中断响应阈值；getPRIMASK()/setPRIMASK()函数用于控制全局中断使能，在临界区保护中发挥关键作用。

2. 系统控制与调试功能

模块还实现了系统复位、字节序转换、调试跟踪等功能。其中，NVICSystemReset()函数通过配置SCB（系统控制块）寄存器触发系统复位，为设备异常恢复、远程升级后的重启提供标准接口；REV()/REV16()/_REVSH()等函数支持不同长度数据的字节序反转，满足跨设备数据传输中的字节序适配需求。

3. 中断向量表与启动支持

配套的startupstm32f10xhd.s汇编文件定义了STM32F10x系列高容量芯片的中断向量表，包含复位 handler、NMI（不可屏蔽中断）、HardFault（硬故障）等核心中断入口，并实现了栈空间（Stack）与堆空间（Heap）的初始化。复位后，程序首先从ResetHandler执行，调用SystemInit()配置系统时钟，随后跳转到C库_main函数，最终进入用户main函数，完成从硬件启动到软件初始化的完整流程。

（二）FreeRTOS内核：实时任务管理核心

FreeRTOS目录包含任务调度、协程、事件组、队列、信号量等核心组件，通过FreeRTOS.h与FreeRTOSConfig.h实现配置化管理，开发者可根据需求开启/关闭功能模块，平衡系统性能与资源占用。

1. 任务调度与管理（FreeRTOS.h/FreeRTOSConfig.h）

FreeRTOSConfig.h作为配置入口，定义了系统核心参数，如任务最大优先级（configMAXPRIORITIES）、时钟节拍频率（configTICKRATEHZ）、堆内存大小（configTOTALHEAP_SIZE）等。本版本配置中，系统支持32级任务优先级，时钟节拍频率为100Hz（周期10ms），堆内存总大小为22KB，可满足中等复杂度嵌入式应用的任务创建与内存分配需求。

• 任务创建与调度：通过xTaskCreate()函数创建任务，FreeRTOS内核根据任务优先级采用抢占式调度策略，高优先级任务可抢占低优先级任务执行；同时支持时间片调度（configUSETIMESLICING使能），同优先级任务按时间片轮流执行，确保任务响应的公平性。
• 任务状态管理：支持任务的创建、删除、挂起、恢复等操作，通过vTaskDelete()、vTaskSuspend()、vTaskResume()等接口实现任务生命周期的灵活控制。例如，在设备休眠场景中，可通过vTaskSuspend()挂起非关键任务，降低系统功耗。

2. 协程支持（croutine.c/croutine.h）

协程（Co-routine）是轻量级的任务实现，相较于标准任务占用更少的内存资源，适用于简单、低优先级的周期性任务。本源码中，协程通过xCoRoutineCreate()创建，使用vCoRoutineSchedule()进行调度，核心特点如下：

• 状态保存与恢复：协程通过crSTART()与crEND()宏定义执行边界，内部通过状态变量（uxState）保存执行进度，阻塞时（如crDELAY()）可暂停执行并释放CPU，恢复时从断点继续运行，避免了任务切换的完整上下文保存开销。
• 资源占用优化：协程不维护独立栈空间，变量需通过static关键字保持跨阻塞调用的状态，大幅降低了内存占用，适合资源受限的嵌入式场景。

3. 事件组（event_groups.c/event_groups.h）

事件组用于实现多任务间的同步与事件通知，支持多任务等待多个事件的组合条件（如“任意事件满足”或“所有事件满足”）。核心功能包括：

• 事件位操作：通过xEventGroupSetBits()/xEventGroupClearBits()设置/清除事件位，xEventGroupWaitBits()等待指定事件位满足，支持“等待所有位”（xWaitForAllBits=pdTRUE）或“等待任意位”（xWaitForAllBits=pdFALSE）两种模式。
• 同步与超时控制：xEventGroupSync()函数支持“设置事件位+等待事件位”的原子操作，适用于多任务同步场景（如多个任务完成初始化后同步开始执行）；同时支持超时机制，避免任务无限期阻塞。

4. 队列与信号量（queue.h/semphr.h）

队列与信号量是FreeRTOS中任务间通信与资源互斥的核心组件：

• 队列（Queue）：支持多字节数据的异步传输，可用于任务间数据传递（如传感器数据、控制指令）。通过xQueueCreate()创建队列，xQueueSend()/xQueueReceive()实现数据发送与接收，支持阻塞等待机制，确保数据传输的可靠性。
• 信号量（Semaphore）：包含二进制信号量、计数信号量、互斥信号量三种类型。二进制信号量用于任务与中断的同步（如中断触发任务处理）；计数信号量用于资源池管理（如限制同时访问某资源的任务数量）；互斥信号量支持优先级继承机制，避免优先级反转问题，保障临界资源的安全访问。

三、关键技术特性与优势

1. 跨编译器兼容性

源码通过条件编译适配ARM Compiler、IAR Compiler、GNU Compiler等主流工具链，例如在core_cm3.c中，针对不同编译器定义ASM与INLINE关键字，确保底层汇编接口与内联函数的正确编译，降低了开发环境迁移的成本。

2. 可配置与可扩展性

FreeRTOSConfig.h提供了丰富的配置选项，开发者可根据硬件资源与应用需求开启/关闭功能模块。例如，关闭协程（configUSECOROUTINES=0）可节省内存，开启软件定时器（configUSE_TIMERS=1）可实现周期性任务调度，灵活平衡功能与资源占用。

3. 实时性与可靠性

FreeRTOS内核采用抢占式调度策略，高优先级任务可快速响应事件；同时通过临界区保护（taskENTERCRITICAL()/taskEXITCRITICAL()）、优先级继承（互斥信号量）等机制，确保系统在多任务并发场景下的稳定性与实时性，满足嵌入式控制领域的严格时序要求。

四、典型应用场景

1. 工业控制：通过多任务实现传感器数据采集、PID控制算法、人机交互界面（HMI）等功能的并发执行，利用互斥信号量保护共享资源（如电机控制寄存器），避免数据竞争。
2. 智能硬件：采用事件组实现多个外设的状态同步（如WiFi模块连接成功+传感器初始化完成后，触发数据上传任务），通过队列传递采集到的传感器数据，确保数据传输的有序性。
3. 远程升级：结合系统复位功能（NVIC_SystemReset()），在远程升级完成后触发设备重启，加载新固件；同时利用任务挂起/恢复机制，在升级过程中暂停非关键任务，保障升级过程的稳定性。

五、总结

ABM开发板FreeRTOS版APP源码（APPV3.0）基于Cortex-M3架构与FreeRTOS内核，构建了一套功能完整、可配置、高可靠的嵌入式实时系统解决方案。其底层模块提供了处理器核心操作与启动支持，FreeRTOS内核实现了任务调度、通信同步等核心功能，可满足工业控制、智能硬件等领域的实时性与可靠性需求。开发者可基于此源码，通过配置FreeRTOSConfig.h与扩展任务逻辑，快速适配具体应用场景，降低嵌入式实时系统的开发难度与周期。
