STM32嵌入式中断体系全解析：从核心原理到串口/定时器中断实战

前言

中断是嵌入式开发中实现实时性的核心技术，尤其是在STM32系列芯片开发中，中断体系贯穿串口通信、定时器计时、外部事件响应等关键场景。本文基于实战学习笔记，系统梳理STM32中断的核心原理、关键控制器、实战应用及编程注意事项，覆盖面试高频考点，助力开发者吃透中断技术。

一、中断核心基础（面试高频）

定义：中断是计算机系统中处理紧急事件的机制，当需要主机干预时，系统暂停当前程序转而执行中断服务程序，处理完成后恢复原程序运行。

1.1 中断核心要素与价值

• 核心要素：中断源（触发中断的信号来源）、中断信号；
• 核心价值：
  • 提高计算机（单片机）系统效率。
  • 维持系统可靠正常工作。
  • 实现任务的实时响应，确保关键操作在规定时间内被执行；
• 关键寄存器：
  • PC（程序计数器）：存储下一条要执行指令的地址；
  • SP（栈指针寄存器）：存储栈顶地址，栈遵循“先进后出”原则；
  • LR（链接寄存器）：等效于PC，关联中断返回地址；
  • XPSR：包含运算过程的状态变量（NZCV）。

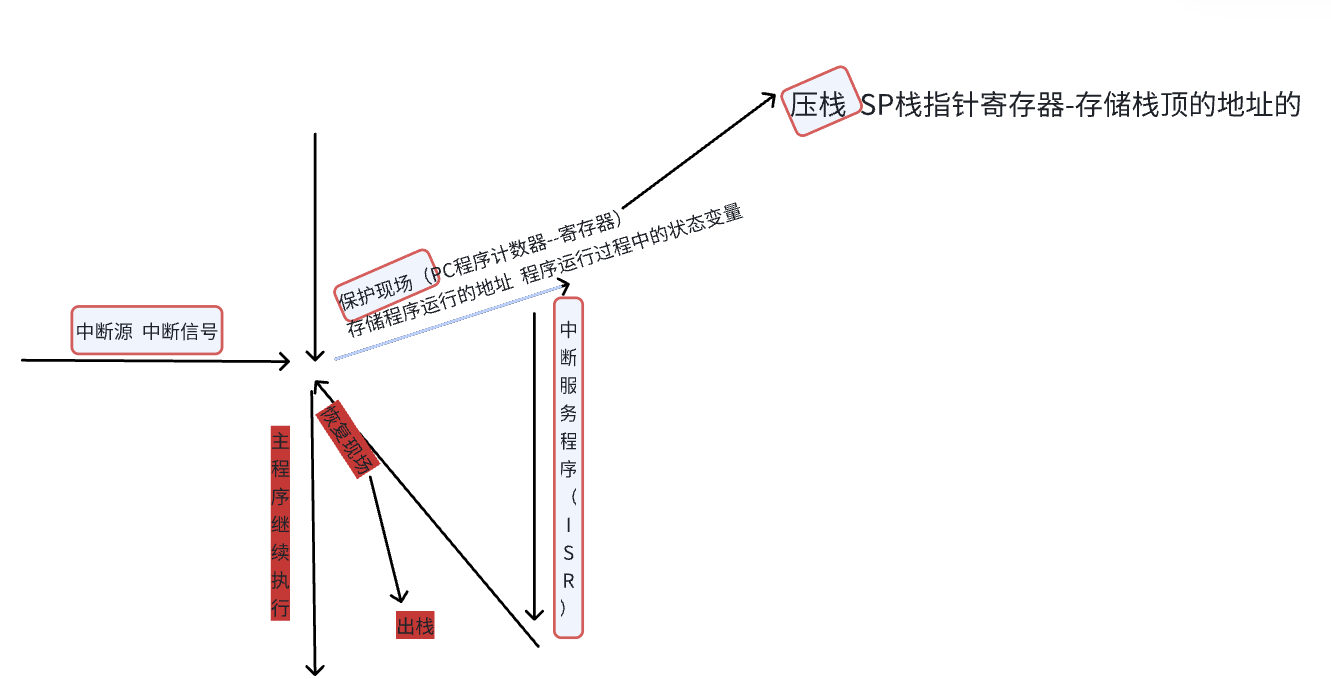

1.2 中断执行流程（必背）

1. 中断源触发中断信号；
2. 硬件自动保护现场（将PC、寄存器等核心数据压栈）；
3. 执行中断服务程序（ISR）；
4. 恢复现场（将栈中数据出栈，还原原程序运行状态）；
5. 回到原程序继续执行。


1.3 关键概念区分

对比维度	详情说明
异常 vs 中断（面试题）	异常是中断的子集（内核层面的中断）； 异常：内核内部触发（如指令错误、系统调用）； 普通中断：片上外设、外部硬件触发
Linux vs RTOS 中断实时性	Linux：多任务并行但实时性差，单核下低优先级任务可能被“饿死”； RTOS：核心优势是强实时性，保证任务在规定时间内响应/完成
Linux（OS）多任务操作系统与RTOS（实时操作系统）的区别 （面试题）	有软件与硬件上的区别。 硬件上：Linux为多核，“多个大脑”；而单片机mcu是单核，需要用RTOS才能实现近似于多任务并发的功能。

1.4 其他概念

按触发方式分为硬件中断和软件中断。
向量中断技术、IRQ

二、STM32中断核心控制器

STM32的中断管理依赖EXTI和NVIC两大核心控制器，二者协同完成中断的触发、优先级管理与执行。

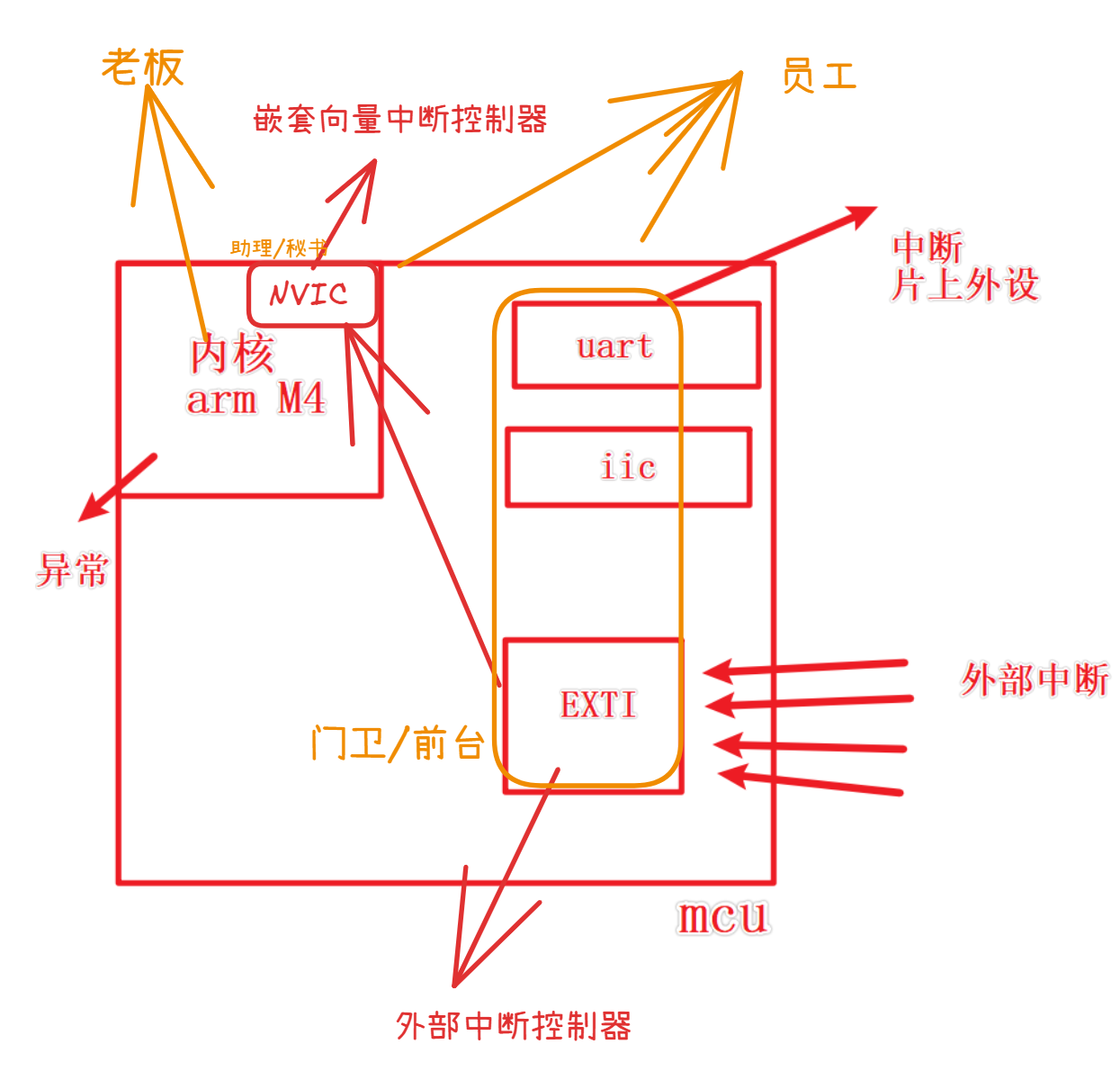

按管理区域分：有片内中断（异常中断（内核里）、外设中断）、片外中断（外部中断），关系图如下：

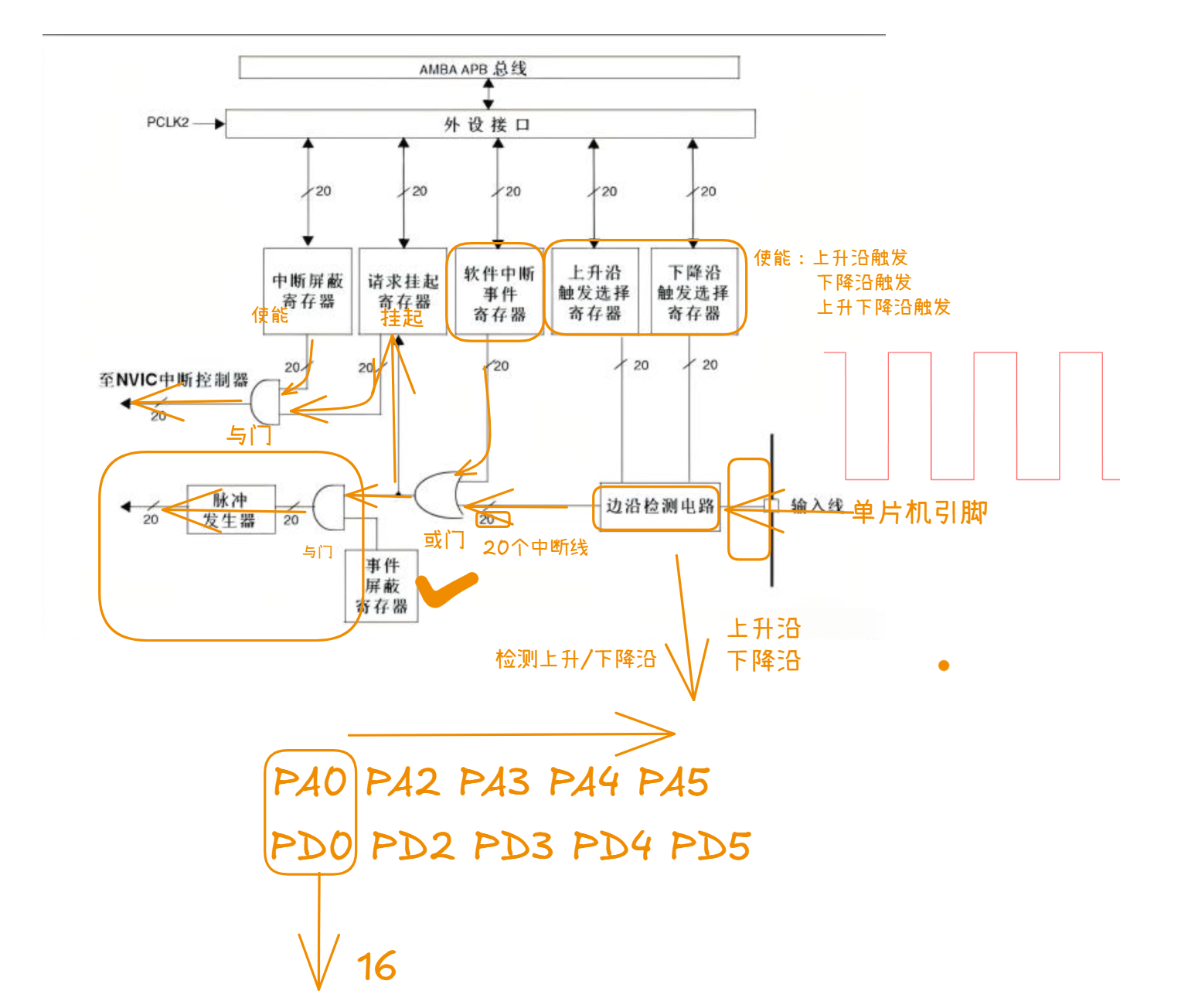

2.1 EXTI（外部中断控制器）

EXTI专注于GPIO外部中断的管理，核心特性如下：

• 核心功能：管理外部中断的触发逻辑；

• 关键细节：

  1. 内置施密特触发器，用于判定高低电平（0/1）；

  2. 触发方式：常用上升沿/下降沿触发，电平触发极少使用；

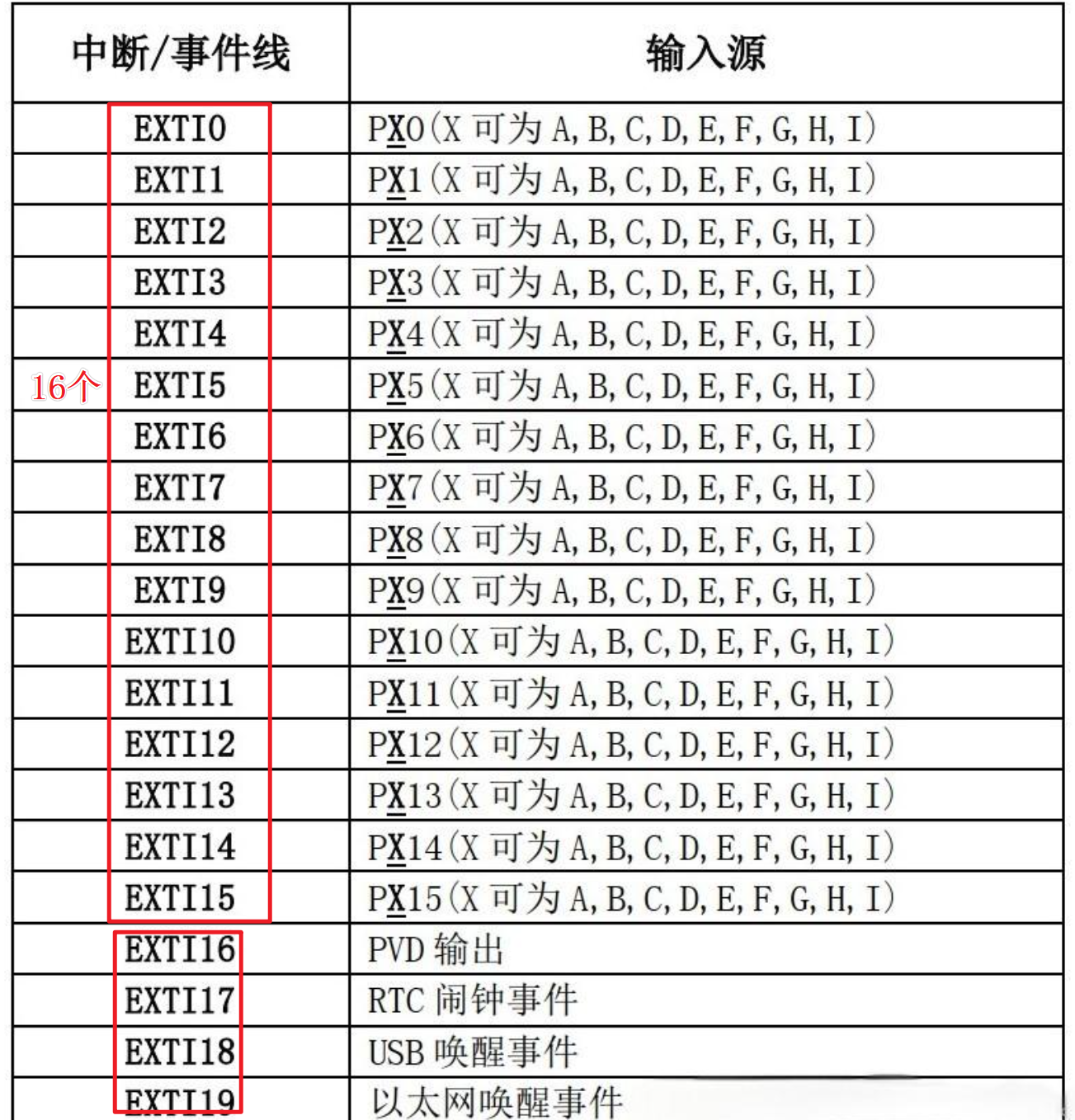

  3. 中断线规则：PA0~PA15对应16条中断线，同编号引脚（如PA0、PB0）共用一条中断线，无法同时使用；

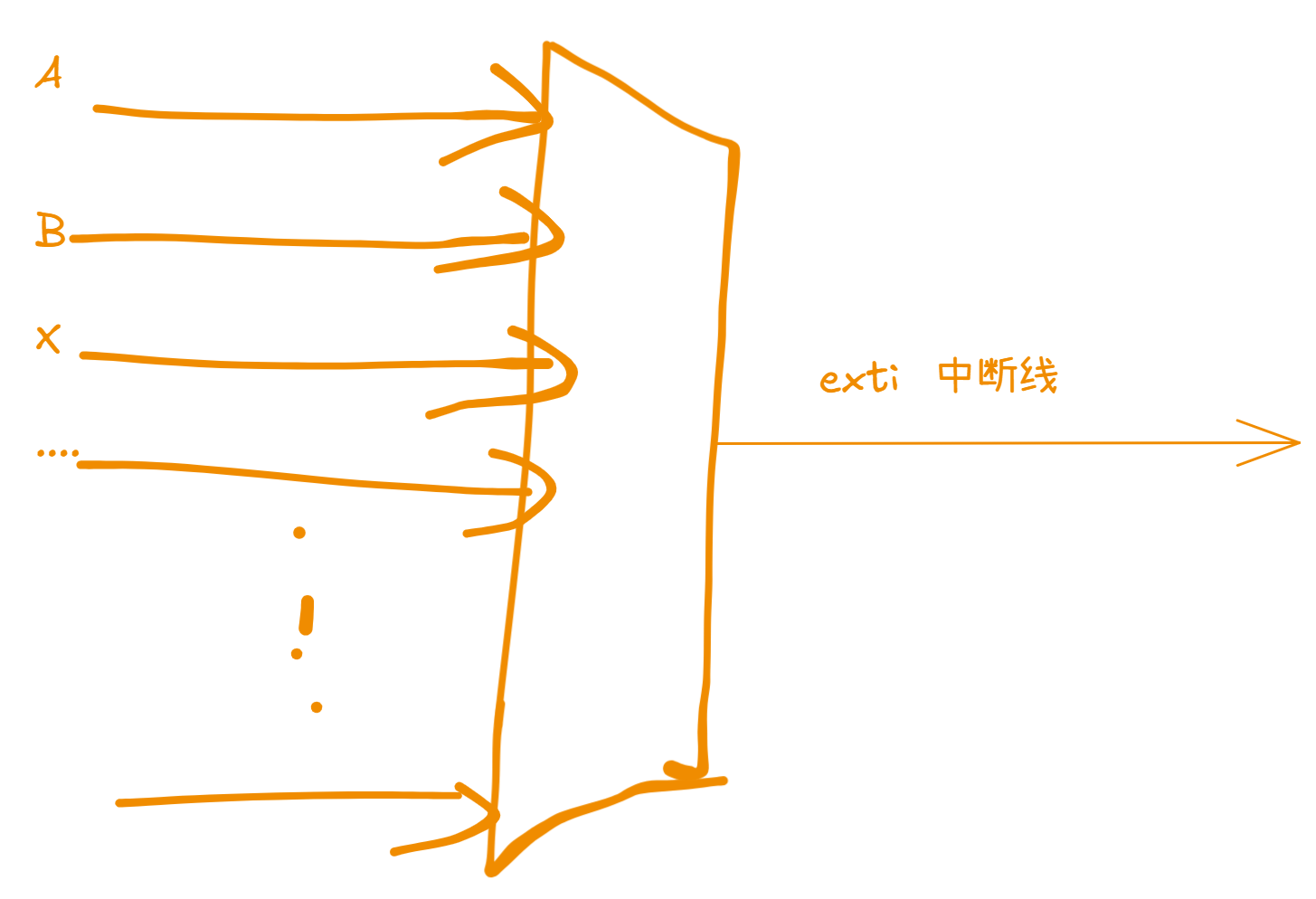

  4. 选择器机制：从16条中断线中选择1条作为有效中断线。






2.2 NVIC（嵌套向量中断控制器）

NVIC是内核级中断控制器，负责全局中断的统筹管理：

• 核心功能：
  1. 中断管理功能：中断使能/禁用、中断优先级配置；
  2. 中断向量表：管理关联中断服务程序的地址；
  3. 中断嵌套：高优先级中断可打断低优先级中断，多中断同时触发时优先执行高优先级。

三、串口中断实战（HAL库）

串口通信是嵌入式开发的基础场景，串口中断（内部中断，无需配置EXTI）是实现非阻塞通信的关键。

3.1 串口中断配置要点（CubeMX）

• 串口属于内部中断，无需配置EXTI（EXTI仅管理GPIO外部中断）；
• 核心配置项：串口参数（波特率、数据位、停止位等）、GPIO引脚、中断优先级与使能。

3.2 核心代码实现

（1）串口初始化+中断使能

// 串口参数初始化
void MX_USART1_UART_Init(void)
{
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 9600;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;//8bit数据位
  huart1.Init.StopBits = UART_STOPBITS_1;//1个停止位
  huart1.Init.Parity = UART_PARITY_NONE;//无奇偶校验
  huart1.Init.Mode = UART_MODE_TX_RX;//收发模式
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;//无硬件流控
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;//16倍过采样
  if (HAL_UART_Init(&huart1) != HAL_OK)//初始化校验
  {
    Error_Handler();//初始化失败进入错误处理
  }
}

// GPIO+中断配置
void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(uartHandle->Instance==USART1)
  {
    __HAL_RCC_USART1_CLK_ENABLE();//串口使能
    __HAL_RCC_GPIOA_CLK_ENABLE();//GPIOA时钟使能
    // PA9(TX)、PA10(RX)配置
   GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_10;//收发引脚
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;//收发均是复用推挽输出（建议接收配置为浮空/上拉输入）
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;//高速传输
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;//开启复用功能
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 中断优先级配置+使能
    HAL_NVIC_SetPriority(USART1_IRQn, 0, 0);//设置中断优先级
    HAL_NVIC_EnableIRQ(USART1_IRQn);//使能中断
  }
}

（2）非阻塞发送与回调函数

// 非阻塞发送函数：启动中断驱动的UART发送
HAL_StatusTypeDef HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size)
{
  if (huart->gState == HAL_UART_STATE_READY)
  {
    if ((pData == NULL) || (Size == 0U)) return HAL_ERROR;

    huart->pTxBuffPtr = pData;
    huart->TxXferSize = Size;
    huart->TxXferCount = Size;
    huart->ErrorCode = HAL_UART_ERROR_NONE;
    huart->gState = HAL_UART_STATE_BUSY_TX;

    __HAL_UART_ENABLE_IT(huart, UART_IT_TXE); // 使能TXE中断
      /*
      程序中也可以直接发送接着使能中断
      HAL_UART_Transmit();
      __HAL_UART_ENABLE_IT(huart, UART_IT_TXE);
      */
    return HAL_OK;
  }
  return HAL_BUSY;
}

// 发送完成回调函数（弱函数，可重写）
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
  if(huart->Instance==USART1)//判断串口号
  {
    // 自定义逻辑：如计数、触发下一次发送等
  }
}

3.3 串口中断注意事项

• 串口发送完成后会自动关闭中断，需手动重新使能；
• HAL_UART_Transmit_IT为非阻塞函数，调用后立即返回，实际发送由中断逐字节完成；
• 接收端建议将GPIO配置为浮空/上拉输入（而非复用推挽）。

四、定时器中断实战

定时器中断是实现精准计时、周期性任务的核心手段，STM32中主要包含SysTick（内核定时器）和TIM（片上外设定时器）两类。

4.1 SysTick（滴答定时器）

• 归属：Cortex-M4内核，24位递减定时器；
• 作用：产生1ms时基（默认），为RTOS提供“心跳”，也用于基础计时（如HAL_Delay）；
• HAL_Delay实现原理：

__weak void HAL_Delay(uint32_t Delay)
{
  uint32_t tickstart = HAL_GetTick();
  uint32_t wait = Delay;

  // 防0操作：保证Delay=0时也有最小延时
  if (wait < HAL_MAX_DELAY) wait += (uint32_t)(uwTickFreq);

  while((HAL_GetTick() - tickstart) < wait) {}
}

• 配置链路：main() → HAL_Init() → HAL_InitTick() → HAL_SYSTICK_Config()。

4.2 TIM定时器（片上外设）

• 分类：高级定时器、通用定时器、基本定时器（按功能复杂度划分）；
• 关键参数：16位计数器（0~65535）、预分频因子（PSC）、自动重装载值（ARR）；
• 实战示例：1s定时中断+串口上报
  1. CubeMX配置：设置PSC和ARR实现1s定时，开启NVIC中断使能；
  2. 代码实现：

  // 开启定时器
  HAL_TIM_Base_Start_IT(&htim2);

  // 重写定时器中断回调函数
  void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
  {
    if(htim->Instance == TIM2)
    {
      // 1s触发一次，串口发送“我来了”
      HAL_UART_Transmit_IT(&huart1, (uint8_t*)"我来了", 5);
    }
  }


五、中断编程关键注意事项

5.1 关键字与数据类型

• volatile：防止编译器优化，中断/定时器相关变量必须添加，确保每次读取都从内存获取；
• 枚举类型：系统库常用U/UL（如1U、2UL），减少CPU类型判断开销，提升效率：

  typedef enum {
      A = 1U,  // 无符号1
      B = 2UL, // 无符号长整型
      C = B,   // 继承B的值
      D        // 自动为前值+1（3）
  } Interrupt_State;


5.2 硬件与配置细节

• 中断线复用：如TIM1/TIM10共用一条中断线，需注意优先级冲突；
• TIM定时器总线挂载：分属APB1（低速）、APB2（高速），需参考芯片手册；
• 防御性编程：函数带返回值（便于错误追溯），串口通信需增加帧头/帧尾/校验（如和校验）。

5.3 回调函数设计

• HAL库中中断回调多为弱函数（__weak），需在用户代码中重写；
• EXTI中断可能共用回调函数，需在函数内判断触发引脚（如PA0/PB0）。

六、总结

中断是STM32嵌入式开发的核心，掌握中断体系需从三层入手：

1. 原理层：吃透中断流程、异常/中断区分、RTOS实时性等基础概念（面试高频）；
2. 控制器层：理解EXTI（外部中断）和NVIC（内核中断）的分工与协同；
3. 实战层：结合串口、定时器中断实战，掌握HAL库中断函数、回调重写、优先级配置等细节。

同时，编程中需注意volatile、防御性编程、中断嵌套等细节，才能保证中断程序的稳定性和实时性。

拓展思考（进阶方向）

1. 串口硬件流控的应用场景与配置；
2. EXTI中断线复用的解决方案；
3. SysTick寄存器（CTRL/LOAD/VAL）的底层配置；
