变频器架构原理及电流传感器的应用位置
一、 变频器的基本架构与工作原理
变频器的核心功能是将固定频率、固定电压的交流电（市电），转换为频率和电压可调的交流电，从而实现对交流电机的调速控制。

主流的交 - 直 - 交型变频器（占市场 90% 以上）的架构分为三大部分，工作流程为：AC→整流→直流母线→逆变→AC。

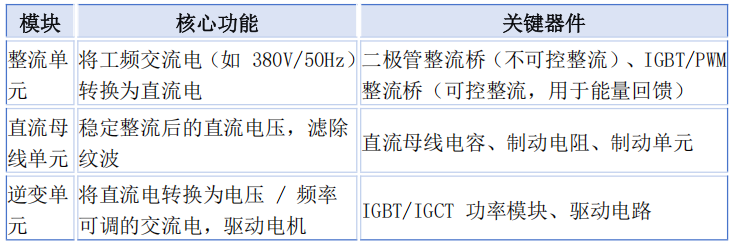

1. 主电路核心架构、
   2. 控制电路架构
   控制电路是变频器的 “大脑”，包含主控芯片（MCU/DSP）、采样电路、保护电路、通讯电路、人机界面等，作用是：
   采集电网电压、直流母线电压、输出电流等信号；
   根据用户设定的频率 / 转速，通过 SPWM（正弦脉宽调制）算法生成驱动信号，控制逆变单元的 IGBT 导通与关断；
   实时监测运行状态，触发过流、过压、过载等保护。

工作原理简化流程
电网交流电进入整流单元，被转换成脉动直流电；
直流母线电容将脉动直流电滤波为平稳的直流电压；
主控芯片输出 SPWM 信号，控制逆变单元的 6 个 IGBT（三相桥臂）按特定规律导通 / 关断，将直流电逆变为频率和电压可调的三相交流电；
输出的交流电驱动电机，通过调整 SPWM 的脉冲宽度和频率，改变电机的输入电压和频率，实现调速。

二、 电流传感器在变频器中的应用位置

电流传感器是变频器电流采样、闭环控制、故障保护的核心器件，主要应用在以下 4 个关键位置，核心作用是将大电流转换为可被控制电路识别的小电压 / 小电流信号。

1. 电网输入侧（整流前）
   • 安装位置：三相市电输入的三根线路上。
   • 核心作用
   监测电网输入电流，计算变频器的输入功率和功率因数；
   检测输入电流是否过载、是否存在缺相（某一相电流为 0）；
   对于带 PWM 整流的变频器，用于输入电流的闭环控制，实现单位功率因数运行。
   • 传感器类型：霍尔电流传感器、分流器（小功率低压变频器）。

2. 直流母线侧（整流后、逆变前）
   • 安装位置：直流母线的正极或负极母线上。
   • 核心作用
   监测直流母线电流，判断负载的功率变化；
   检测母线电流是否过大（如逆变单元短路时的冲击电流），触发过流保护；
   配合制动单元，监测制动电流，防止制动电阻过热。
   • 传感器类型：霍尔电流传感器（直流精度高）。

3. 逆变输出侧（逆变后、电机前）
   安装位置：逆变单元输出到电机的三根线路上。
   核心作用
   闭环控制核心：采集电机的三相定子电流，用于矢量控制 / 直接转矩控制算法，精准计算电机的磁通和转矩，实现高性能调速；
   故障保护：检测输出电流的过载、短路、缺相、不平衡等故障，快速切断 IGBT 驱动信号，保护变频器和电机；
   监测电机的负载率，防止电机堵转烧毁。
   传感器类型：霍尔电流传感器（响应速度快、抗干扰能力强，是主流选择）。

4. 制动单元 / 能量回馈单元
   安装位置：制动单元与直流母线的连接线路上（能量回馈型变频器则在回馈电流线路上）。
   核心作用
   监测制动电流大小，控制制动单元的导通时间，避免直流母线电压过高；
   能量回馈型变频器中，监测回馈到电网的电流，确保电流波形符合电网标准，避免谐波污染。
   传感器类型：霍尔电流传感器。
