前言

工程教学、科研实验或嵌入式开发中，我们常常需要快速生成、分析或处理信号——比如验证一个滤波器的效果，观察 FFT 变换后的频谱，或者模拟一段带噪声的正弦波。传统做法要么依赖 MATLAB 等商业软件，要么自己写脚本绘图，过程繁琐且缺乏交互性。

本文推荐一个完全开源、基于 .NET Framework 和 WPF 开发的桌面应用，将常见的数字信号处理（DSP）功能集成到一个直观、美观的界面中，让大家能"所见即所得"地探索信号世界。

项目介绍

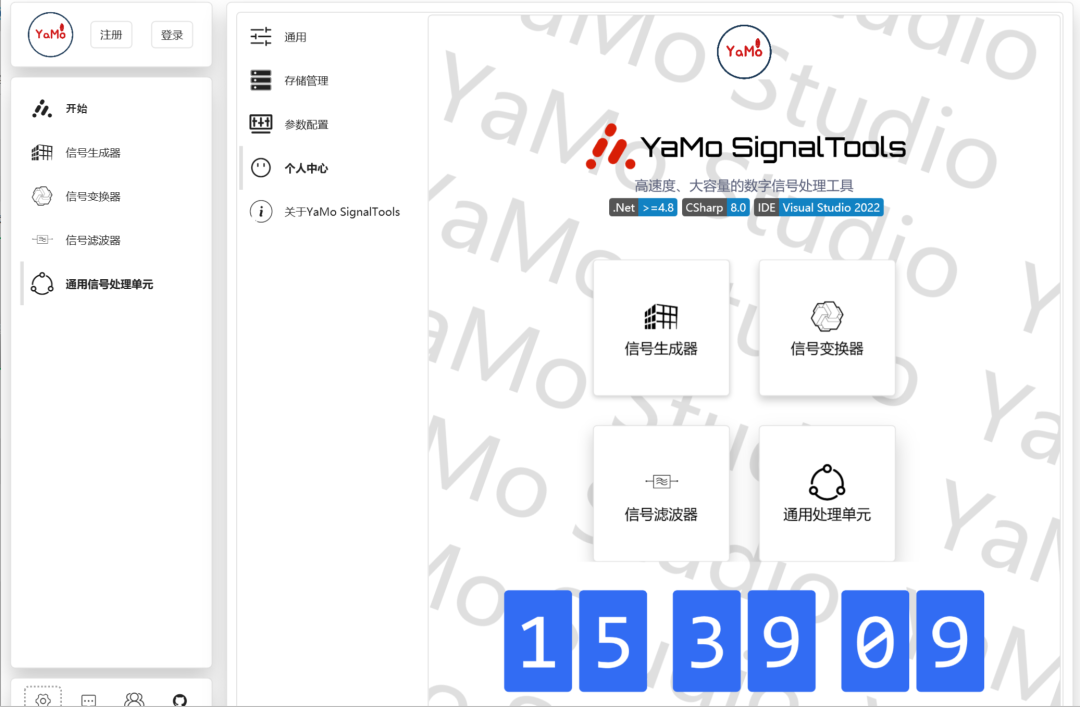

项目是一个专注于数字信号处理的 Windows 桌面软件平台。项目采用经典的 WPF 技术栈，结合 HandyControl 第三方 UI 库，打造出具有现代感的操作界面。

其核心目标不是替代专业工具，而是提供一个轻量、灵活、可扩展的本地化实验环境。无需安装庞大运行时，双击即可使用，特别适合学习、算法原型验证或现场调试辅助。

项目功能

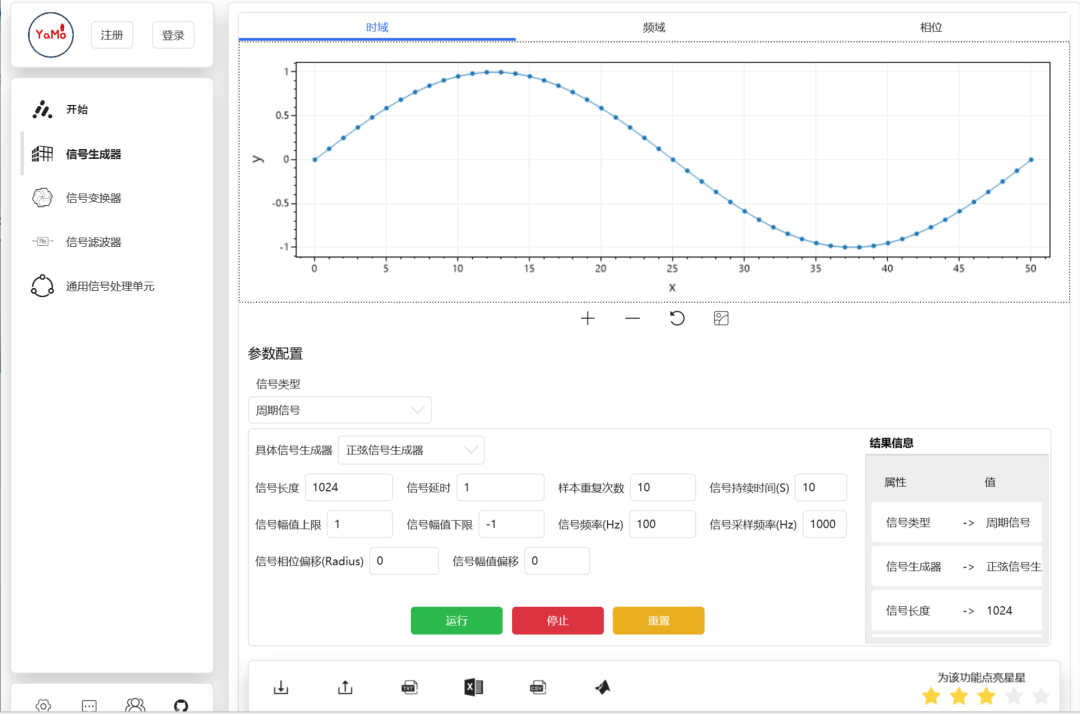

1、信号生成器

支持生成正弦波、方波、三角波、白噪声、脉冲序列等多种基础信号，可调节频率、幅度、相位、采样率等参数。

2、信号变换器

内置快速傅里叶变换（FFT）、离散余弦变换（DCT）、希尔伯特变换等常用频域/时域转换工具。

3、信号滤波器

提供 Butterworth、Chebyshev、FIR、IIR 等经典滤波器设计与实时滤波功能，支持低通、高通、带通、带阻模式。

4、通用信号处理单元

包括信号叠加、截取、缩放、微分、积分、相关分析等基础运算模块。

5、可视化展示

所有输入输出信号均以波形图形式实时绘制，支持多通道对比、缩放、平移等交互操作。

项目特点

开箱即用：基于 .NET Framework 4.x，无需额外依赖，下载后直接运行。

界面友好：采用 HandyControl 控件库，侧边栏导航清晰，图标统一，视觉风格现代。

模块化设计：每个功能（如滤波器、FFT）均为独立页面，便于后续扩展新算法。

本地化处理：所有计算在本地完成，不依赖网络，保障数据隐私与实时性。

开发友好：代码结构清晰，XAML 与 C# 逻辑分离，适合学习 WPF 应用架构。

项目技术

框架：.NET Framework + Windows Presentation Foundation (WPF)

UI 库：HandyControl（提供 SideMenu、Gravatar、TransitioningContentControl 等增强控件）

图形渲染：WPF 原生 DrawingVisual 或第三方图表库（如 OxyPlot，具体实现需查看子页面）

信号处理：纯 C# 实现核心算法（如 FFT、滤波器系数计算），未依赖外部 DLL

架构模式：采用页面导航（Frame + Page）实现主窗口内容切换，事件驱动响应菜单点击

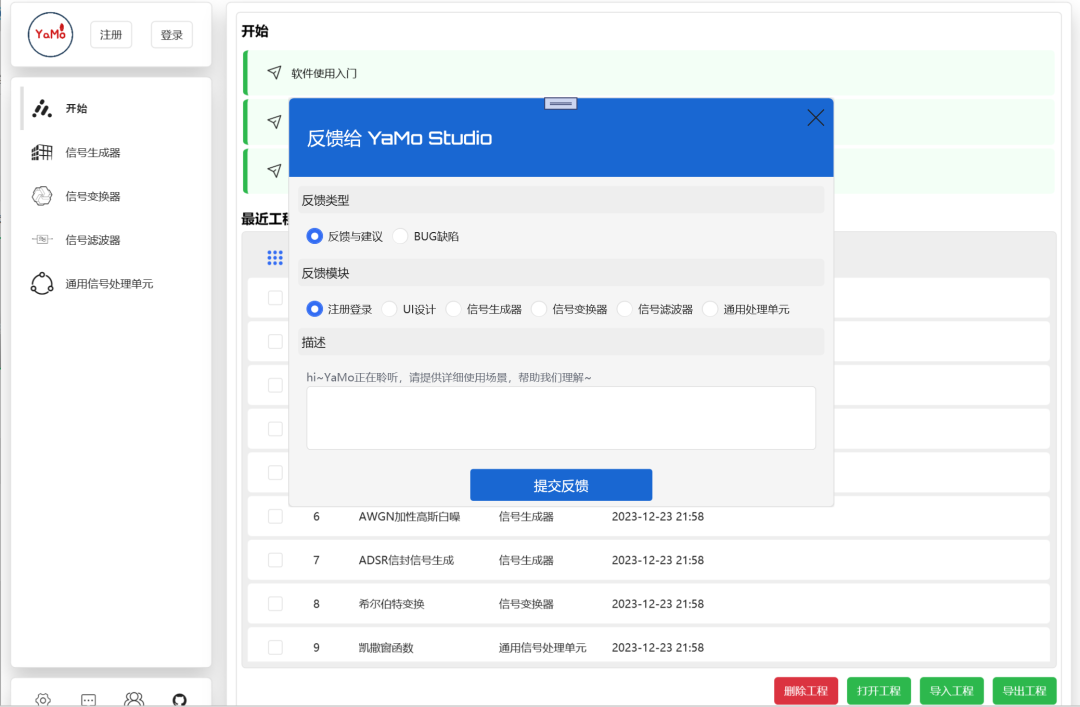

后台代码（MainWindow.xaml.cs）展示了典型的 WPF 事件处理逻辑：通过 MouseLeftButtonDown 监听菜单项点击，动态加载对应 Page 到 MainWindowPresenter 容器中。反馈页则以独立窗口弹出，避免主流程干扰。

项目代码

private void SelectedSigType_Event(object sender, SelectionChangedEventArgs e)
{
    if (this.SigTypeSelector.SelectedValue == null) {
        return;
    }
    string sigType = this.SigTypeSelector.SelectedValue.ToString();
    switch (sigType)
    {
        case"周期信号":
            PeriodSignalParamPage periodSignalParamPage = new PeriodSignalParamPage();
            if (periodSignalParamPage != null)
            {
                SignalParamPresenter.Content = new Frame()
                {
                    Content = periodSignalParamPage
                };
            }
            break;
        case"噪声信号":
            NoiseSignalParamPage noiseSignalParamPage = new NoiseSignalParamPage();
            if (noiseSignalParamPage != null)
            {
                SignalParamPresenter.Content = new Frame()
                {
                    Content = noiseSignalParamPage
                };
            }
            break;
        case"混合信号":
            MiscSignalParamPage miscSignalParamPage = new MiscSignalParamPage();
            if (miscSignalParamPage != null)
            {
                SignalParamPresenter.Content = new Frame()
                {
                    Content = miscSignalParamPage
                };
            }
            break;
    }
}
