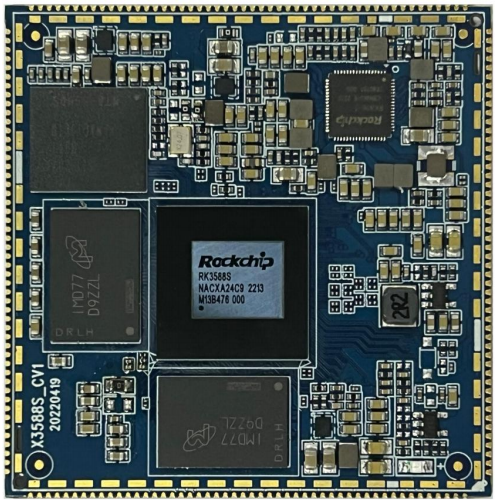

一、核心架构与算力性能

RK3588S采用异构多核架构设计，兼顾高性能运算与低功耗运行需求，为多任务处理及AI推理提供坚实算力支撑。

1.1 CPU核心配置

芯片搭载4核ARM Cortex-A76高性能核心与4核ARM Cortex-A55能效核心，形成“性能+节能”双集群架构。其中，Cortex-A76核心主频最高可达2.4GHz，具备出色的单线程与多线程运算能力，可高效处理复杂计算任务；Cortex-A55核心则以低功耗为核心优势，主频最高1.8GHz，适合轻量级日常任务运行。通过动态调频技术，芯片可根据负载需求智能分配算力，在保障性能的同时最大化降低功耗。

1.2 神经网络处理器（NPU）

作为端侧AI核心，RK3588S内置高性能NPU，算力可达6.0TOPS，全面支持INT4/INT8/INT16/FP16多种数据精度，兼容TensorFlow、PyTorch、ONNX等主流AI框架。该NPU具备高效算力分配能力，可针对不同AI任务动态调整运算资源，例如在机器人运动控制场景中，能将响应延迟降低至3毫秒以内，精准支撑实时AI推理、多模态感知处理等高性能需求，为端侧设备赋予强大的本地智能能力。

1.3 图形与多媒体处理

芯片集成高性能GPU与专业多媒体编解码单元，兼顾图形渲染与高清视频处理能力。GPU采用Mali-G610架构，支持OpenGL ES 3.2、Vulkan 1.1等主流图形接口，可满足中高端图形渲染、UI交互及轻量级游戏需求。多媒体方面，支持8K@60fps视频解码与8K@30fps视频编码，兼容H.265、H.264、VP9、AV1等多种主流格式，同时支持多屏异显输出，最多可对接双MIPI DSI屏幕、HDMI屏幕及全功能Type-C DP输出，适配专业级多媒体终端场景。

二、核心技术优势

2.1 先进制程与功耗管控

采用8nm FinFET制程工艺，相比传统制程在芯片密度、能效比上实现显著提升。配合瑞芯微自研的智能功耗管理算法及高效电源管理单元，RK3588S在保持高性能的同时，功耗较上一代产品大幅降低，加之紧凑的封装设计，更适合对功耗、体积有严格要求的消费类设备及便携式智能终端。

2.2 差异化封装与成本优化

RK3588S与旗舰型号RK3588核心性能保持一致，核心差异在于封装设计——RK3588S采用更小尺寸封装，同时优化硬件成本控制，在不牺牲核心算力的前提下，为消费类产品提供更高性价比的芯片选择，打破了高算力芯片与消费级成本需求之间的壁垒。

2.3 丰富接口与扩展能力

芯片集成全面的高速接口资源，具备极强的外设扩展能力。支持LPDDR4X内存（最大可扩展至16GB）及eMMC、TF卡等存储介质，满足不同存储需求；网络方面集成千兆以太网接口及M.2 WiFi模块接口，支持有线/无线双模联网；同时配备多路MIPI CSI接口（最多3路）、USB3.0/USB2.0接口、GPIO接口等，可对接多摄像头、高清显示设备、各类传感器及工业控制外
