机器人设计与应用综合实训——ESP32开发技术分享
姓名： 九鼎 学号： 101101101 班级： 火箭班 学院： 理工 日期：3月12日
本文为机器人设计与应用综合实训中，基于ESP32的开发技术分享帖，主要记录实训过程中的ESP32开发要点、问题排查及实践总结，表格部分留空供同学们根据自身实训情况填写，适配实训报告补充、技术复盘及同学间交流使用。
核心方向：ESP32芯片基础应用、机器人控制模块开发、传感器数据交互、代码调试与优化，贴合实训核心需求，兼顾技术细节与实操记录。
|
实训项目名称 |
实训时间 |
ESP32开发板型号 |
开发环境 |
实训小组人数 |
|
ESP32 开发板型号 |
3月9日至3月18日 |
通用 ESP32-WROOM-32 |
VS Code+ESP-IDF 5.0 及以上 |
1人 |
二、ESP32开发核心知识点梳理
本部分记录实训中涉及的ESP32核心技术点，包括引脚配置、外设驱动、通信协议等，结合机器人设计场景补充细节。
|
知识点类别 |
具体知识点 |
核心原理简述 |
实训应用场景 （机器人相关） |
备注 （易错点/重点） |
|
引脚配置 |
GPIO 复用配置、引脚上下拉设置 |
ESP32 引脚支持多外设复用，通过寄存器配置引脚功能，上下拉电阻用于稳定电平 |
机器人液晶屏、触摸屏、IO 扩展芯片的引脚分配与初始化 |
避免复用冲突，触摸屏 / 液晶屏引脚需配置为对应功能模式 |
|
外设驱动 |
SPI 总线驱动、I2C 总线驱动、PWM 驱动 |
SPI 为同步串行通信，用于高速液晶屏数据传输；I2C 为两线式串行通信，用于低速触控 / IO 扩展芯片；PWM 通过占空比调节液晶屏背光 |
机器人显示模块的 SPI 液晶屏驱动、I2C 触控 / PCA9557 IO 扩展芯片驱动、背光 PWM 调节 |
SPI 时钟频率需匹配液晶屏规格，I2C 需配置正确从机地址 |
|
通信协议 |
LVGL 图形库接口协议、FT5x06 触控通信协议 |
LVGL 通过帧缓存实现图形界面渲染与刷新，FT5x06 通过 I2C 上报触控坐标数据 |
机器人触控交互终端的登录界面开发、触控指令识别 |
LVGL 缓存大小需匹配液晶屏分辨率，触控坐标需做校准映射 |
|
代码开发 |
FreeRTOS 任务调度、ESP-IDF 外设接口、LVGL 控件开发 |
FreeRTOS 实现多任务并发，ESP-IDF 提供底层外设 API，LVGL 提供标准化图形控件 |
机器人显示任务与触控识别任务的调度、登录界面控件创建与事件绑定 |
避免 LVGL 刷新任务阻塞，需使用延时而非死循环 |
|
其他（自定义） |
三、ESP32机器人开发实操步骤
按实训流程，记录从环境搭建到机器人功能实现的完整步骤，重点填写ESP32相关操作，明确每一步的核心操作与目的。
|
步骤序号 |
实操内容 （ESP32 相关） |
操作步骤细节 |
使用工具 / 代码片段 |
操作结果 （成功 / 失败及原因） |
|
1 |
开发环境搭建 |
1. 安装 VS Code 并配置 ESP-IDF 插件； 2. 配置 ESP32 开发板编译、下载环境； 3. 导入 LVGL 库并配置编译选项； 4. 配置串口监视器波特率为 115200 |
VS Code、ESP-IDF 5.0、LVGL 8.3 |
成功，可正常编译 ESP32 工程并烧录 |
|
2 |
ESP32 开发板调试 |
1. 连接 ESP32 与电脑，检测串口是否识别； 2. 烧录测试代码，验证 GPIO、SPI、I2C 外设功能； 3. 初始化串口，打印开发板信息 |
串口调试助手、ESP32 测试代码 |
成功，外设功能正常，串口可打印日志 |
|
3 |
外设与 ESP32 连接 |
1. 硬件连接：液晶屏 SPI 接 GPIO40/41/39，触摸屏 / I2C 扩展接 GPIO1/2，背光接 GPIO42； 2. 软件初始化：调用bsp_i2c_init、pca9557_init初始化 I2C 及扩展芯片； 3. 初始化 SPI 总线与液晶屏驱动 |
杜邦线、面包板、bsp_i2c_init/pca9557_init代码 |
成功，外设与 ESP32 通信正常 |
|
4 |
代码编写与烧录 |
1. 编写液晶屏驱动代码，实现清屏、字符 / 汉字显示； 2. 集成 LVGL 库，实现bsp_lvgl_start初始化图形界面； 3. 编写lv_example_demo实现登录界面控件创建； 4. 编译工程并通过串口烧录至 ESP32 |
ESP-IDF 编译工具、本文核心驱动 / 应用代码 |
成功，代码无编译错误，可正常烧录至 ESP32 |
|
5 |
机器人功能调试 |
1. 上电运行，验证液晶屏背光、整屏清屏功能； 2. 测试 LVGL 登录界面显示效果，检查控件位置与样式； 3. 触摸触摸屏，验证触控响应与控件交互； 4. 调试字符 / 汉字显示，确保无乱码、错位 |
ESP32 开发板、液晶屏 + 触摸屏模块 |
成功，登录界面正常显示，触控功能有效 |
|
6 |
功能优化与完善 |
1. 优化 LVGL 缓存配置，解决界面刷新卡顿； 2. 调整控件坐标与尺寸，适配 240*320 液晶屏； 3. 增加内存释放逻辑，避免内存泄漏； 4. 优化背光 PWM 占空比，提升显示观感 |
LVGL 配置文件、代码优化片段 |
成功，界面刷新流畅，无内存泄漏，显示效果良好 |
四、ESP32开发常见问题及解决方案
记录实训过程中遇到的ESP32开发相关问题（如烧录失败、外设通信异常、代码报错等），填写解决方案与总结，便于后续复盘和同学参考。
|
问题序号 |
问题描述（ESP32 相关） |
排查过程 |
解决方案 |
问题总结（避免方法） |
|
1 |
ESP32 烧录失败，提示 “串口未连接” |
1. 检查电脑串口驱动是否安装； 2. 检查 ESP32 与电脑的 USB 连接是否松动； 3. 检查 ESP32 烧录模式是否正确（BOOT 键按住上电） |
1. 重新安装 CH340/CP2102 串口驱动； 2. 更换 USB 线并重新插拔； 3. 按住 BOOT 键同时按 RESET 键，进入烧录模式后再烧录 |
烧录前确认串口识别、连接正常，严格按照烧录模式操作 |
|
2 |
液晶屏无显示，背光正常 |
1. 检查 SPI 引脚连接是否正确； 2. 检查液晶屏驱动芯片 ST7789 初始化代码； 3. 验证 SPI 时钟频率是否匹配 80MHz； 4. 检查pca9557的 LCD_CS 引脚电平 |
1. 重新核对 SPI 引脚（MOSI40、CLK41、DC39）； 2. 确保bsp_display_new中完成液晶屏复位与初始化； 3. 配置 SPI 时钟为 80MHz，匹配 ST7789 规格； 4. 调用PCA9557_SET_GPIO(LCD_CS_GPIO,0)拉低 CS 引脚 |
硬件连接做好标记，软件初始化严格按外设手册执行 |
|
3 |
LVGL 界面显示错位、花屏 |
1. 检查 LVGL 的分辨率与液晶屏实际分辨率是否一致； 2. 验证 LVGL 的swap_xy、mirror_x/y与液晶屏配置是否匹配； 3. 检查 LVGL 缓存大小是否足够 |
1. 配置 LVGL 分辨率为 320*240，与 ST7789 一致； 2. 将 LVGL 旋转配置与液晶屏保持一致（swap_xy=true、mirror_x=true）； 3. 增大 LVGL 缓存，设置BSP_LCD_DRAW_BUF_HEIGHT=20 |
LVGL 图形配置需与液晶屏底层驱动完全匹配 |
|
4 |
触摸屏无触控响应 |
1. 检查 I2C 引脚（SDA1、SCL2）连接是否正确； 2. 验证 FT5x06 从机地址是否配置正确； 3. 检查触控坐标映射是否与液晶屏匹配 |
1. 重新核对 I2C 引脚，确保上下拉电阻使能； 2. 配置 FT5x06 从机地址为 0x38，匹配 I2C 通信； 3. 触控初始化时设置swap_xy=1、mirror_x=1，完成坐标映射 |
I2C 外设需确认从机地址，触控坐标需做校准映射 |
|
5 |
汉字显示乱码、无显示 |
1. 检查字模数组是否为 GB2312 编码； 2. 验证汉字解析函数lcd_draw_hz的字模读取逻辑； 3. 检查内存分配是否成功，是否有内存泄漏 |
1. 使用 GB2312 编码的点阵字模，确保字模与解析函数匹配； 2. 核对lcd_draw_hz中字模索引与汉字的对应关系； 3. 增加内存分配判空逻辑，分配后及时调用heap_caps_free释放 |
字模编码与解析函数需匹配，动态内存必须做好判空与释放 |
五、实训总结与ESP32开发心得
|
项目完成情况 |

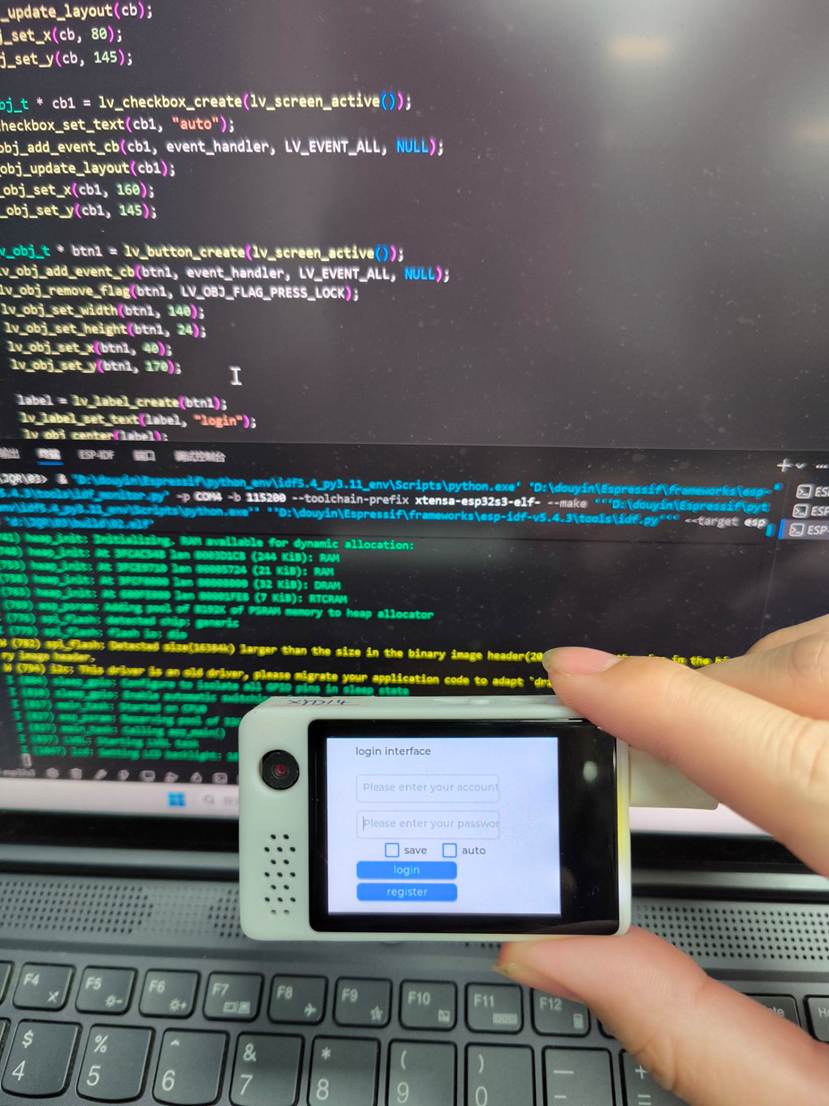

本次实训成功完成基于 ESP32 的机器人触控显示终端开发，实现了 I2C/SPI 外设驱动、LVGL 图形界面开发、触摸屏交互等核心功能，完成了登录界面的设计与实现，所有功能模块调试正常，达到实训预期目标 |
|
ESP32 开发重点收获 |
1. 掌握了 ESP-IDF 开发框架的使用，熟悉了 ESP32 的 SPI、I2C、PWM 等外设的底层驱动开发； 2. 学会了 LVGL 图形库的集成与开发，掌握了常用控件（标签、输入框、复选框、按钮）的创建与配置； 3. 理解了 FreeRTOS 实时操作系统的任务调度原理，学会了在 ESP32 上进行多任务开发； 4. 掌握了外设驱动与图形库的联合调试方法，学会了排查烧录、通信、显示等常见问题； 5. 理解了点阵字模的解析原理，实现了液晶屏的中文字符、数字放大显示，掌握了动态内存管理的技巧 |
|
存在的不足 |
1. 对 LVGL 的事件处理机制理解不够深入，仅实现了空的事件回调函数，未完成登录、注册的业务逻辑； 2. 触摸屏的校准精度有待提升，部分边缘区域触控响应不够灵敏； 3. 代码的模块化设计不够完善，部分驱动代码与应用代码耦合度较高； 4. 未实现低功耗优化，ESP32 运行过程中功耗较高，不适用于电池供电的机器人场景； 5. 对 ESP32 的片外 SPIRAM 使用优化不足，内存分配效率有待提升 |
|
后续改进计划 |
1. 深入学习 LVGL 事件处理机制，完善登录、注册的业务逻辑，实现账号密码的验证与存储； 2. 增加触摸屏校准程序，通过采集多个触控点实现坐标精准校准，提升触控响应精度； 3. 对代码进行模块化重构，将外设驱动、LVGL 封装、应用逻辑分离，提高代码的可复用性； 4. 基于 ESP32 的低功耗模式，实现液晶屏、触摸屏的休眠与唤醒，降低机器人终端的功耗； 5. 优化 SPIRAM 的内存分配策略，使用内存池代替动态分配，提升内存使用效率； 6. 增加机器人功能联动，将触控显示终端与机器人的运动、传感模块结合，实现触控控制机器人运动 |
六、代码附录
#include <stdio.h>
#include <inttypes.h>
#include "sdkconfig.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_chip_info.h"
#include "esp_flash.h"
#include "esp_system.h"
#include "lcd.h"
#include "dly.c"
#include "Timer.h"
#include "demos/lv_demos.h"
static void event_handler(lv_event_t * e)
{
// 后续可完善事件处理逻辑，如登录按钮点击、复选框选择
}
void lv_example_demo(void)
{
lv_obj_t * label;
label = lv_label_create(lv_scr_act());
lv_label_set_text(label, "login interface");
lv_obj_set_width(label, 240);
lv_obj_set_height(label, 30);
lv_obj_set_x(label, 40);
lv_obj_set_y(label, 10);
// 账号输入框
lv_obj_t *textarea = lv_textarea_create(lv_scr_act());
lv_textarea_set_placeholder_text(textarea, "Please enter your account number.");
lv_textarea_set_one_line(textarea, true); // 单行模式
lv_obj_set_size(textarea, 200, 40);
lv_obj_set_x(textarea, 40);
lv_obj_set_y(textarea, 50);
lv_obj_t * cb;
cb = lv_checkbox_create(lv_screen_active());
lv_checkbox_set_text(cb, "save");
lv_obj_add_event_cb(cb, event_handler, LV_EVENT_ALL, NULL);
lv_obj_update_layout(cb);
lv_obj_set_x(cb, 80);
lv_obj_set_y(cb, 145);
lv_obj_t * cb1 = lv_checkbox_create(lv_screen_active());
lv_checkbox_set_text(cb1, "auto");
lv_obj_add_event_cb(cb1, event_handler, LV_EVENT_ALL, NULL);
lv_obj_update_layout(cb1);
lv_obj_set_x(cb1, 160);
lv_obj_set_y(cb1, 145);
lv_obj_t * btn1 = lv_button_create(lv_screen_active());
lv_obj_add_event_cb(btn1, event_handler, LV_EVENT_ALL, NULL);
lv_obj_remove_flag(btn1, LV_OBJ_FLAG_PRESS_LOCK);
lv_obj_set_width(btn1, 140);
lv_obj_set_height(btn1, 24);
lv_obj_set_x(btn1, 40);
lv_obj_set_y(btn1, 170);
label = lv_label_create(btn1);
lv_label_set_text(label, "login");
lv_obj_center(label);
lv_obj_t * btn2 = lv_button_create(lv_screen_active());
lv_obj_add_event_cb(btn2, event_handler, LV_EVENT_ALL, NULL);
lv_obj_add_flag(btn2, LV_OBJ_FLAG_CHECKABLE);
lv_obj_set_height(btn2, LV_SIZE_CONTENT);
lv_obj_set_width(btn2, 140);
lv_obj_set_height(btn2, 24);
lv_obj_set_x(btn2, 40);
lv_obj_set_y(btn2, 200);
label = lv_label_create(btn2);
lv_label_set_text(label, "register");
lv_obj_center(label);
// 密码输入框
lv_obj_t *textarea1 = lv_textarea_create(lv_scr_act());
lv_textarea_set_placeholder_text(textarea1, "Please enter your password.");
lv_textarea_set_one_line(textarea1, true); // 单行模式
lv_obj_set_size(textarea1, 200, 40);
lv_obj_set_x(textarea1, 40);
lv_obj_set_y(textarea1, 100);
}
void app_main(void)
{
bsp_i2c_init();
pca9557_init();
bsp_lvgl_start();
lv_example_demo();
while(1){
vTaskDelay(10);
}
}
