一、方案描述

WD3420系列是一款高效率同步整流降压转换器，输入电压范围2.5V至5.5V，可提供高达2A的输出电流。芯片内部集成主开关和同步整流开关，具有极低导通电阻以降低导通损耗。1.5MHz固定开关频率有助于减小外部电感和输出电容的尺寸，降低输出电压纹波。提供SOT23-5、SOT23-6（带Power Good功能）及DFN1.6×1.6-6三种封装，适用于安防摄像头、机顶盒、便携设备等空间受限的电源系统。

二、应用领域

机顶盒、安防摄像头（IPC）、移动电话、手持游戏设备、媒体播放器、电动玩具、智能仪表等。

三、基本特性

  • 输入电压范围：2.5V – 5.5V
  • 持续输出电流：高达2A
  • 静态电流：典型值35μA
  • 开关频率：1.5MHz
  • 集成低RDS(ON)开关：主开关115mΩ，同步开关60mΩ
  • 支持100%占空比低压差运行
  • 轻载高效PFM模式，重载PWM模式
  • 内部软启动，降低启动应力
  • 输入过压保护（OVP）、欠压锁定（UVLO）
  • 短路打嗝保护、过热关断
  • 可选Power Good（PG）输出功能（WD3420P）
  • 封装形式：SOT23-5 / SOT23-6 / DFN1.6×1.6-6
  • 符合RoHS标准，无卤素设计

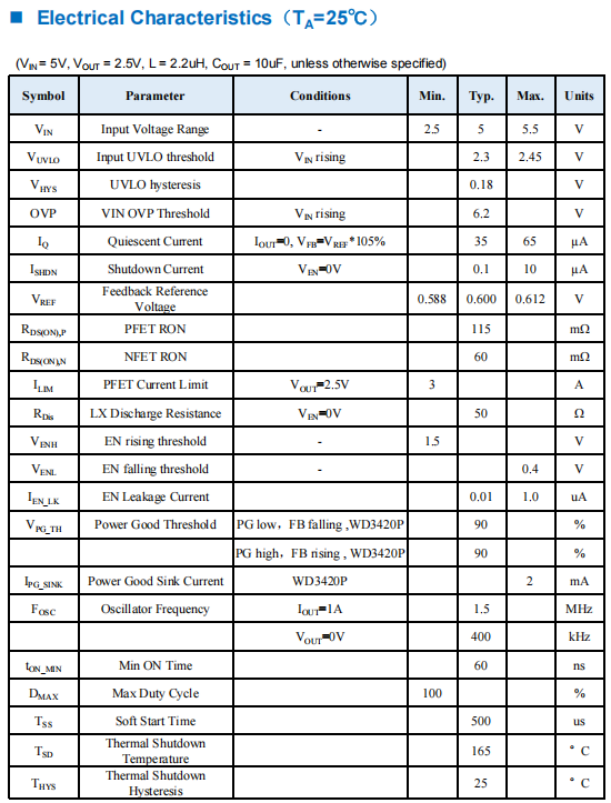

四、基本参数（规格书内容可提供PDF文档）
