硬件环境

项目	说明
板卡	TLT153-MiniEVM (NAND)
主控	全志 T153（4x Cortex-A7 1.608GHz + RISC-V E907）
内存	DDR3
存储	NAND
屏幕	10 寸 HDMI 触摸屏，物理分辨率 1024x600，触摸走 USB HID (event9)
桥接芯片	LT8912B（MIPI DSI → HDMI），已适配 720p 输出
实际渲染分辨率	1280x720 (720p)，屏幕内部缩放到 1024x600
SDK	aiot-t153-linux-v1.0
工具链	gcc-linaro-11.3.1-2022.06-x86_64_arm-linux-gnueabihf
LVGL 版本	v8.3.1 (SDK 自带)

背景

我的想法不是单纯学 LVGL API，而是把一个 UI 大屏项目当作载体，实践 Linux 嵌入式开发的完整流程：从 SDK 里的 demo 代码出发，搭建自己的多页面框架，解决交叉编译依赖、显示驱动适配、触摸输入配置、图片资源加载、性能优化等实际工程问题。

出发点是 SDK 自带的 lv_monitor 示例（系统监控面板），在此基础上做了以下事情：

1. 搭建基于 lv_tileview 的多页面滑动框架
2. 新增 Home、Clock、Sys Info、Gallery 四个页面
3. 解决 PNG 背景图加载、内存不足、滑动卡顿等问题
4. 实现顶部导航栏（页面标题 + 网络状态 + 时间 + Home 按钮）
5. 脱离 Buildroot，直接用交叉编译链编译

整体架构

┌─────────────────────────────────────────────┐
│              顶部导航栏 (top_bar)             │
│  [Home]  [标题]          [Net] [HH:MM:SS]   │
├─────────────────────────────────────────────┤
│                                             │
│              lv_tileview (水平滑动)           │
│                                             │
│   tile 0      tile 1      tile 2    tile 3  │
│   Home        Clock     Sys Info   Gallery  │
│  (5个按钮)   (时钟+日历) (板卡信息)  (背景图) │
│                                             │
└─────────────────────────────────────────────┘
          ↑ 底层: scr 上的 lv_img 背景图 (共享)

页面顺序和滑动方向：

Home ←→ Clock ←→ Sys Info ←→ Gallery
 (0)      (1)       (2)        (3)

1. 工程基础搭建

1.1 脱离 Buildroot 独立编译

SDK 的 lv_monitor 本来通过 Buildroot 编译，依赖 TPlayer 等闭源库。为了快速迭代，改成直接用交叉编译链：

make CC=/path/to/arm-linux-gnueabihf-gcc

处理 TPlayer 依赖：在 Makefile 的 CFLAGS 加 -DNO_TPLAYER，代码中用 #ifndef NO_TPLAYER 包裹 TPlayer 相关调用，Makefile 中排除 player_int.c、media_file_play.c、recorder_int.c。

1.2 Makefile 改造

编译产物输出到 build/ 目录，源码目录保持干净：

BUILD_DIR ?= build
BIN = $(BUILD_DIR)/lv_monitor

# .o 文件映射到 build/ 下
AOBJS = $(addprefix $(BUILD_DIR)/,$(ASRCS:.S=$(OBJEXT)))
COBJS = $(addprefix $(BUILD_DIR)/,$(CSRCS:.c=$(OBJEXT)))
MAINOBJ = $(addprefix $(BUILD_DIR)/,$(MAINSRC:.c=$(OBJEXT)))

$(BUILD_DIR)/%.o: %.c
	@mkdir -p $(dir $@)
	@$(CC) $(CFLAGS) -c $< -o $@

clean:
	rm -rf $(BUILD_DIR)

1.3 触摸输入配置

在 lv_drv_conf.h 中修改 evdev 设备路径：

#define EVDEV_NAME   "/dev/input/event9"   /* USB 触摸屏 */

---

2. 页面管理器 page_manager

核心思路：用 lv_tileview 实现水平滑动切页，每个 tile 是一个独立页面。

2.1 page_manager.h 接口设计

/* 页面索引常量 */
#define PAGE_IDX_HOME     0
#define PAGE_IDX_CLOCK    1
#define PAGE_IDX_SYSINFO  2
#define PAGE_IDX_GALLERY  3

void page_manager_init(void);
void page_manager_destroy(void);
lv_obj_t * page_manager_get_tile(uint32_t index);
void page_manager_goto(uint32_t index);   /* 跳转到指定页面 */

2.2 tile 创建与滑动方向

/* tile 0: 主界面, 只能右滑 */
tiles[0] = lv_tileview_add_tile(tileview, 0, 0, LV_DIR_RIGHT);

/* tile 1: 时钟, 左右都能滑 */
tiles[1] = lv_tileview_add_tile(tileview, 1, 0, LV_DIR_LEFT | LV_DIR_RIGHT);

/* tile 2: 系统信息, 左右都能滑 */
tiles[2] = lv_tileview_add_tile(tileview, 2, 0, LV_DIR_LEFT | LV_DIR_RIGHT);

/* tile 3: 图片展示, 只能左滑返回 */
tiles[3] = lv_tileview_add_tile(tileview, 3, 0, LV_DIR_LEFT);

2.3 页面跳转

通过 page_manager_goto() 实现按钮点击跳转（不仅是滑动）：

void page_manager_goto(uint32_t index)
{
    if (index < PAGE_COUNT && tileview) {
        lv_obj_set_tile(tileview, tiles[index], LV_ANIM_ON);
        lv_label_set_text(title_label, page_names[index]);
    }
}

---

3. 顶部导航栏

50px 高的半透明黑色条，覆盖在 tileview 之上，包含四个元素：

位置	元素	说明
左侧	页面标题	随 tileview 滑动自动切换
右侧	Home 按钮	点击跳转回主界面
右侧	网络状态	读取 /sys/class/net/eth0/operstate，绿色 up / 红色 down
最右	当前时间	HH:MM:SS，1 秒刷新

关键实现：

/* 导航栏置于 tileview 之上 */
lv_obj_move_foreground(top_bar);

/* 滑动时自动更新标题 */
static void tileview_changed_cb(lv_event_t *e)
{
    lv_obj_t *act_tile = lv_tileview_get_tile_act(lv_event_get_target(e));
    for (int i = 0; i < PAGE_COUNT; i++) {
        if (act_tile == tiles[i]) {
            lv_label_set_text(title_label, page_names[i]);
            break;
        }
    }
}

---

4. 背景图加载与性能优化

这部分踩了不少坑，是实际工程中最典型的问题。

4.1 PNG 图片加载

LVGL 通过 POSIX 文件系统驱动加载 PNG：

/* lv_conf.h 配置 */
#define LV_USE_FS_POSIX   1
#define LV_FS_POSIX_LETTER 'A'      /* 通过 "A:/path" 访问 */
#define LV_USE_PNG         1         /* 启用 lodepng */
#define LV_MEM_CUSTOM      1         /* 使用系统 malloc */

背景图路径：A:/root/res/bg_720p.png（1280x720 PNG）

4.2 内存不足导致 “no data”

首次加载 PNG 时屏幕纯白，左上角显示 “no data”。解码器能识别图片 header（1280x720, cf=5），但无法分配解码缓冲区。

原因：LVGL 默认内存池 LV_MEM_SIZE = 128KB，而 1280×720×4 字节 = 3.6MB。

解法：改 LV_MEM_CUSTOM = 1，让 LVGL 用系统 malloc/free，不受固定内存池限制。

4.3 滑动卡顿优化

第一版在每个 tile 里各放一张 PNG 背景图，滑动时需要同时解码渲染两张全屏 PNG，非常卡。

优化方案：

1. 单张背景图共享：只在 scr 底层放一张 lv_img，所有 tile 设为透明
2. 开启图片缓存：LV_IMG_CACHE_DEF_SIZE = 4，解码一次后缓存

/* scr 底层唯一背景图 */
bg_img = lv_img_create(scr);
lv_img_set_src(bg_img, BG_IMAGE_PATH);

/* tileview 和所有 tile 透明 */
lv_obj_set_style_bg_opa(tileview, LV_OPA_TRANSP, 0);
lv_obj_set_style_bg_opa(tiles[i], LV_OPA_TRANSP, 0);

优化后滑动流畅，触摸响应正常。

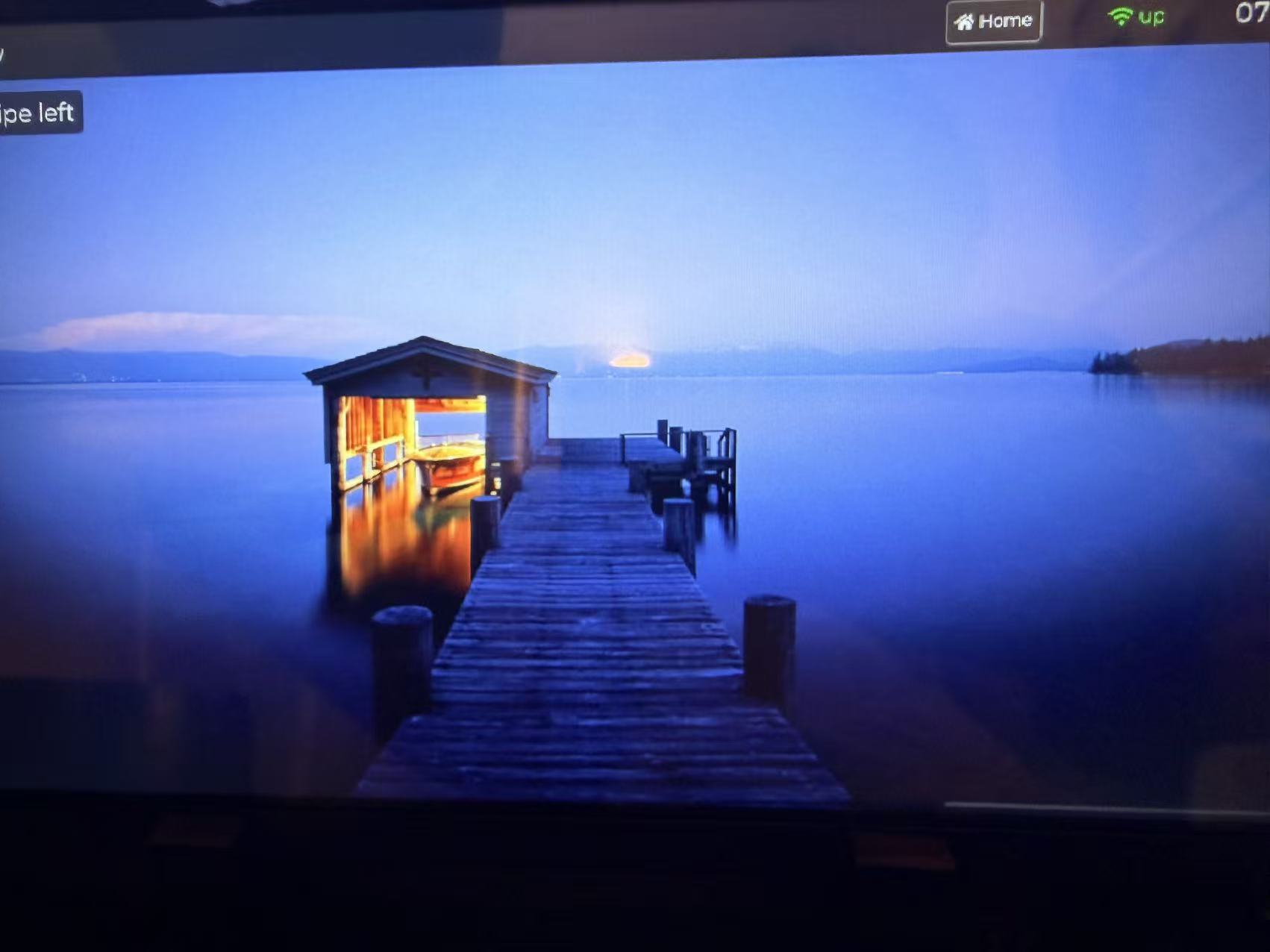

** 背景图加载成功的效果

---

5. Home 主界面

仿车机主界面风格，5 个圆角彩色按钮水平等距排列。

5.1 按钮配色

参考车机 UI 的渐变色块：

按钮	颜色	文字	功能
1	紫色 (0x8B2FC9)	Clock	跳转时钟页
2	靛蓝 (0x1A3A8A)	Sys Info	跳转系统信息页
3	绿色 (0x2E9B3E)	3	预留
4	深红 (0xA02040)	4	预留
5	蓝灰 (0x3A5A7A)	5	预留

5.2 按钮样式

每个按钮有垂直渐变、高光边框、阴影和按下反馈：

/* 渐变 */
lv_obj_set_style_bg_grad_color(btn,
    lv_color_darken(lv_color_hex(btn_colors[i]), 80), 0);
lv_obj_set_style_bg_grad_dir(btn, LV_GRAD_DIR_VER, 0);

/* 按下效果 */
lv_obj_set_style_bg_color(btn,
    lv_color_darken(lv_color_hex(btn_colors[i]), 40),
    LV_STATE_PRESSED);

5.3 点击跳转

static void btn_click_cb(lv_event_t *e)
{
    int idx = (int)(intptr_t)lv_event_get_user_data(e);
    switch (idx) {
    case 0: page_manager_goto(PAGE_IDX_CLOCK);   break;
    case 1: page_manager_goto(PAGE_IDX_SYSINFO); break;
    }
}

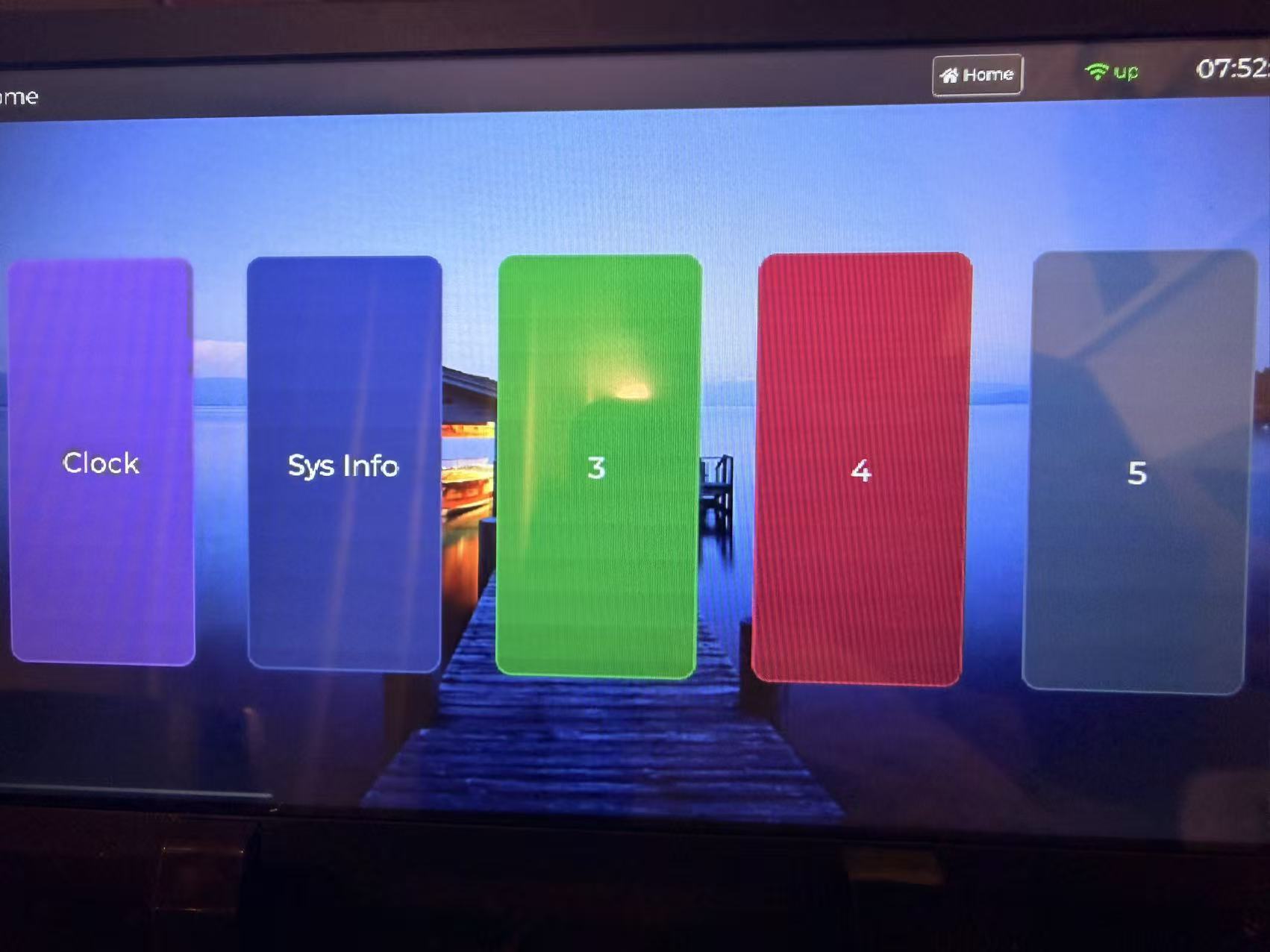

Home 主界面 5 个按钮的实际效果

---

6. Clock 时钟页面

左侧模拟时钟 + 数字时间/日期/星期，右侧日历控件。

6.1 模拟时钟

用 lv_meter 实现，灰色底 (#505050)，三根指针：

指针	颜色	粗细
时针	绿色 (0x00ff00)	5px
分针	黄绿 (0xe1ff00)	3px
秒针	红色 (0xff4444)	2px

刻度：61 个小刻度（每 5 个一个大刻度），映射 12 小时制。

6.2 日历控件

用 lv_calendar，灰色底 (#505050)，白色日期文字，头部高亮色 #BBFF00。

6.3 1 秒定时器

clock_timer = lv_timer_create(clock_timer_cb, 1000, NULL);

回调中同时更新时钟指针、数字时间、日期、星期和日历。

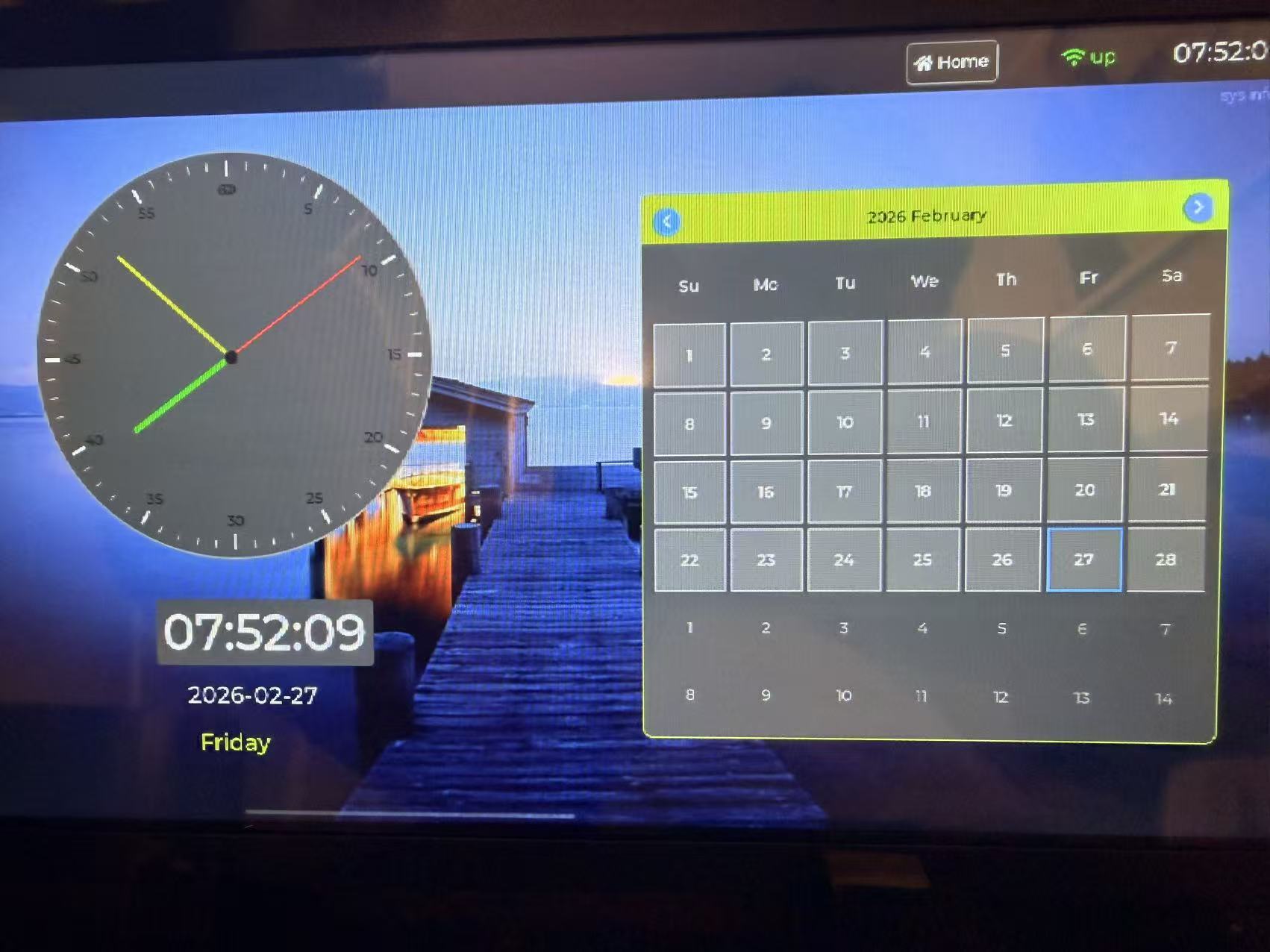

* 时钟页面完整效果（时钟 + 日历）

---

7. Sys Info 系统信息页面

灰色圆角面板 (#404040)，白色文字，显示以下信息：

类别	数据来源	刷新
板卡型号	硬编码	静态
CPU 型号	硬编码	静态
内核版本	/proc/version	5 秒
运行时间	/proc/uptime	5 秒
内存使用	/proc/meminfo	5 秒
CPU 温度	/sys/class/thermal/thermal_zone0/temp	5 秒
系统负载	/proc/loadavg	5 秒

面板支持滚动查看（内容超出面板高度时）。

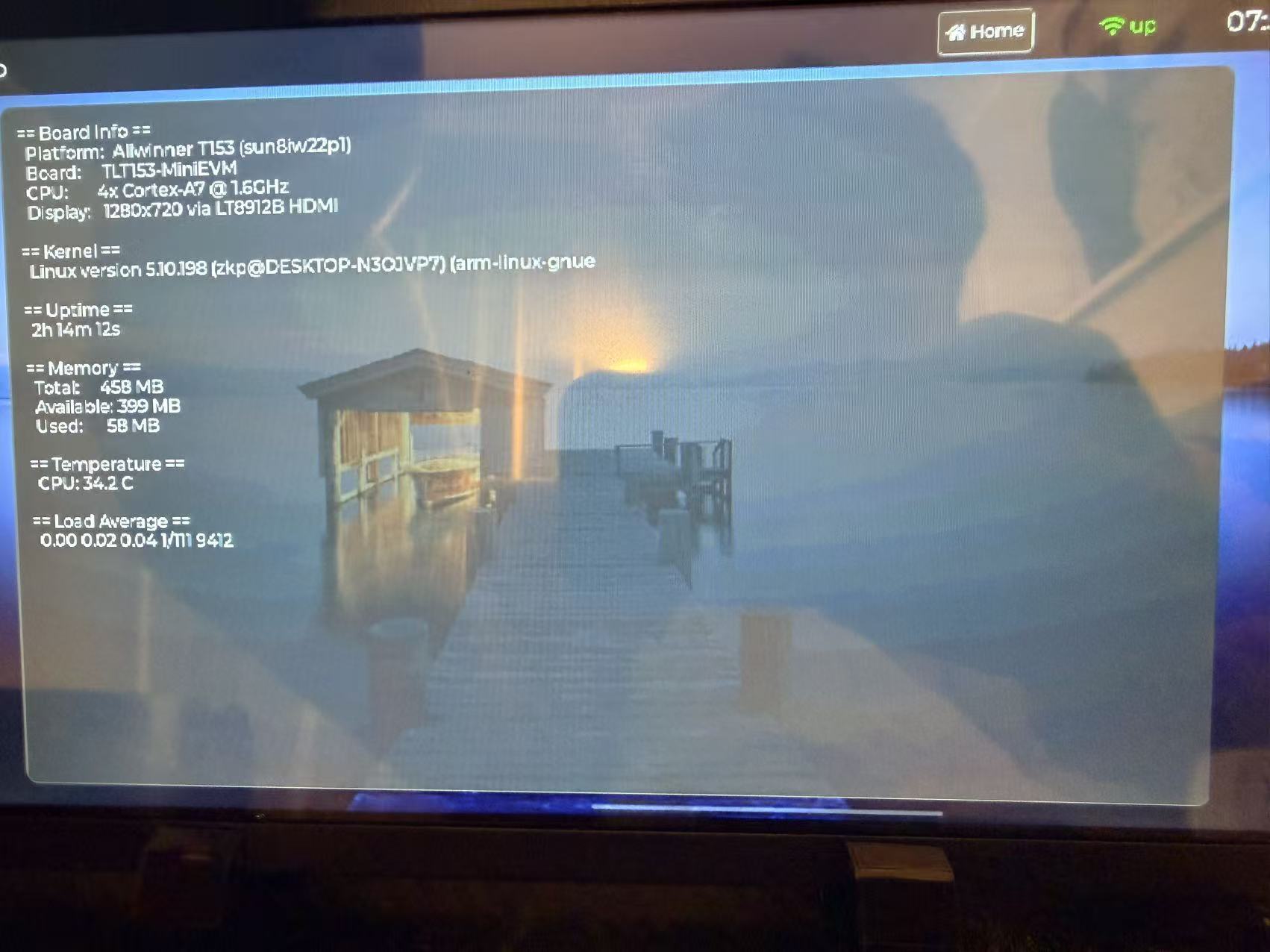

系统信息页面完整效果

---

8. Gallery 图片展示页面

最简单的页面，只有底层共享背景图透出 + 一个 << swipe left 返回提示。用于验证背景图在纯透明 tile 上的显示效果，也作为后续图片浏览功能的预留位。

---

9. lv_conf.h 关键配置

从默认配置到可用，改了以下关键项：

配置项	默认值	修改后	原因
LV_MEM_CUSTOM	0	1	使用系统 malloc，PNG 解码需要 3.6MB
LV_USE_FS_POSIX	0	1	通过 POSIX 文件系统加载图片
LV_FS_POSIX_LETTER	-	‘A’	文件路径前缀
LV_USE_PNG	0	1	PNG 图片解码
LV_USE_SJPG	0	1	JPEG 图片解码
LV_IMG_CACHE_DEF_SIZE	0	4	图片缓存，避免重复解码
LV_USE_CALENDAR	0	1	日历控件
LV_USE_METER	0	1	仪表盘控件（模拟时钟）
LV_FONT_MONTSERRAT_16	0	1	导航栏网络状态字体
LV_FONT_MONTSERRAT_28	0	1	按钮文字字体
LV_FONT_MONTSERRAT_36	0	1	数字时间字体
LV_FONT_MONTSERRAT_48	0	1	大屏数字时间字体
LV_FONT_SIMSUN_16_CJK	0	1	中文字体（预留）

---

实际运行视频

仓库开源地址

https://gitee.com/zkppp/t153_-lvgl_-desktop

踩坑记录

坑 1：PNG 解码 “no data”，纯白屏幕

• 现象：lv_img_decoder_get_info() 返回成功 (1280x720, cf=5)，但渲染出来是纯白 + 左上角 “no data”
• 原因：LV_MEM_SIZE = 128KB，解码 1280×720 ARGB32 需要约 3.6MB
• 解法：LV_MEM_CUSTOM = 1，让 LVGL 用系统 malloc
• 附带问题：改完后 lv_deinit() 编译报错（该函数在 LV_MEM_CUSTOM=1 时不编译），直接去掉调用即可

坑 2：3 张 PNG 背景导致滑动卡顿

• 现象：每个 tile 各放一张 1280×720 PNG，滑动非常卡顿
• 原因：LV_IMG_CACHE_DEF_SIZE = 0（无缓存），滑动时同时解码 2 张全屏 PNG
• 解法：只在 scr 底层放 1 张背景图，所有 tile 透明；同时开启图片缓存

坑 3：交叉编译后 Exec format error

• 现象：推送到板子运行 ./lv_monitor 报 cannot execute binary file: Exec format error
• 原因：Makefile 里 CC ?= gcc 默认用了宿主机的 x86 gcc
• 解法：编译时显式指定 make CC=/path/to/arm-linux-gnueabihf-gcc

坑 4：中文标题乱码

• 现象：导航栏中文标题显示为方块
• 原因：Montserrat 字体不含中文字形
• 临时方案：标题改用英文；启用了 LV_FONT_SIMSUN_16_CJK（16px 中文字体），后续可用 LVGL 字体工具生成更大号中文字体

坑 5：lv_font_montserrat_xx 链接报错

• 现象：undefined reference to 'lv_font_montserrat_28'
• 原因：代码里用了某个字号但 lv_conf.h 里对应宏是 0
• 解法：把用到的字号在 lv_conf.h 里全部改成 1，make clean 全量重编

---

验证结果

• 四个页面正常显示，滑动切换流畅
• 背景图加载成功，不再卡顿
• Home 按钮跳转 Clock 和 Sys Info 正常
• 导航栏标题随页面滑动自动切换
• 导航栏 Home 按钮可从任意页面返回主界面
• 网络状态实时显示 (eth0 up/down)
• 时间实时刷新
• 时钟指针和日历日期同步
• 系统信息动态刷新（温度/内存/负载）
• 触摸操作正常 (event9 USB 触摸屏)

---

涉及文件

文件	说明
main.c	程序入口，初始化驱动，创建 4 个页面
page_manager.c/h	页面管理器，tileview + 导航栏 + 跳转 API
page_home.c/h	主界面，5 个彩色按钮
page_clock.c/h	时钟页面，模拟时钟 + 日历
page_sysinfo.c/h	系统信息，灰色面板 + 读取 /proc /sys
lv_conf.h	LVGL 配置（内存/字体/文件系统/图片解码）
lv_drv_conf.h	驱动配置（evdev 触摸屏路径）
Makefile	编译脚本（build/ 输出、排除 TPlayer）
res/bg_720p.png	1280x720 背景图片资源

---

总结

1. lv_tileview 是做多页面滑动切换的最简单方案，每个 tile 独立管理自己的 UI 元素，页面间解耦干净
2. LVGL 在嵌入式 Linux 上加载大图（>720p PNG）必须用系统 malloc（LV_MEM_CUSTOM=1），默认 128KB 内存池完全不够
3. 多页面共享同一张背景图的正确做法是把 lv_img 放在 scr 最底层，上层 tileview 和 tile 全部透明，而不是每个 tile 各放一张
4. 脱离 Buildroot 独立编译的核心是处理好闭源依赖（条件编译排除）和交叉编译器路径
5. 导航栏放在 tileview 之上（lv_obj_move_foreground），但要注意不拦截触摸事件，否则会影响下方的滑动操作
6. 定时器（lv_timer_create）是刷新动态数据的标准方式，时钟 1 秒刷新，系统信息 5 秒刷新

后续

• 为 Home 按钮 3~5 添加实际功能（音视频播放、摄像头预览等）
• 制作自定义大号中文字体（用 LVGL 字体转换工具从 TTF 生成）
• 将背景图从 PNG 转为 LVGL bin 格式，进一步减少加载时间
• 集成原有 lv_monitor 系统测试功能到 Sys Info 页面
• 尝试开机自启动和全屏无边框运行
