基于WSST-CNN-LSSVM的轴承、变压器、电机故障诊断，Matlab实现故障诊断流程为： 1）同步压缩小波变换(WSST)将原始的振动信号转化为时频图； 2）将时频图像输入二维卷积神经网络(CNN)进行自适应故障特征提取; 3）取全连接层结果作为最小二乘支持向量机的输入，完成多级分类任务； 4）利用T-SNE实现样本分布可视化。

设备故障诊断这事儿，就像给机器做体检。最近我在Matlab里折腾出一套组合技：WSST-CNN-LSSVM三件套。咱们直接上干货，看看这套组合拳怎么玩转轴承、变压器这些设备的故障检测。

一、信号变身记：时频图生成

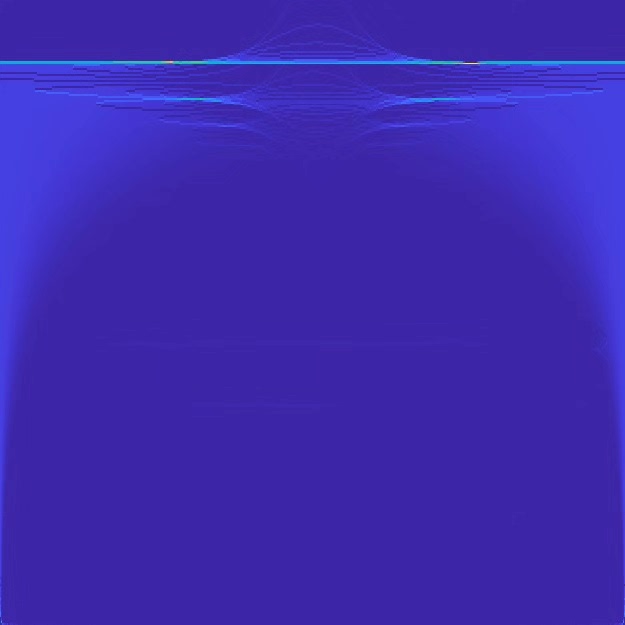

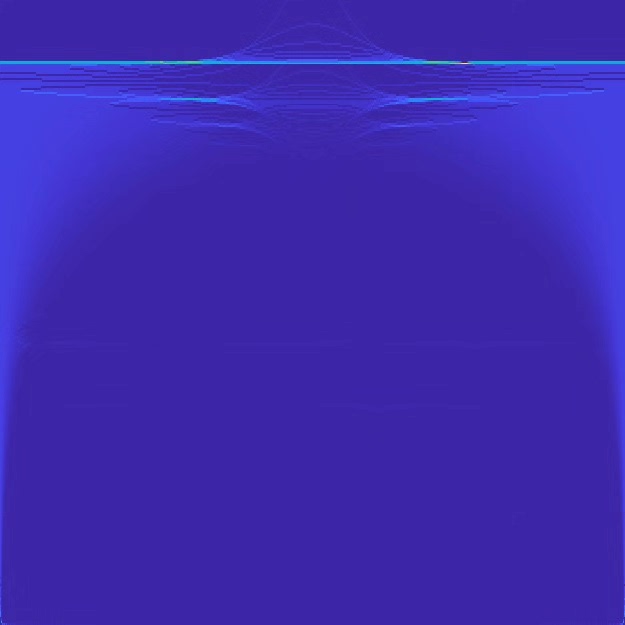

原始振动信号就像心电图，藏着故障密码。同步压缩小波变换(WSST)能让信号"现形"：

% 载入轴承振动数据
load('bearing_vibration.mat');

% 执行WSST变换
[wsstMat,~,~,f] = wsst(signal, 'amor', 10000);

% 绘制时频图
imagesc(t, f, abs(wsstMat));
axis xy; colormap(jet);
xlabel('时间(s)'); ylabel('频率(Hz)');

这里有几个门道：选Morlet小波（'amor'）对冲击特征敏感，采样率10000Hz要覆盖轴承常见故障频率。生成的时频图就像设备的"指纹"，不同故障会留下独特的纹理。

二、特征收割机：CNN网络搭建

二维卷积网络是图像特征提取的利器。咱们用Matlab的深度学习工具箱搭个轻量级网络：

layers = [
    imageInputLayer([128 128 1]) % 统一时频图尺寸

    convolution2dLayer(3,16,'Padding','same')
    batchNormalizationLayer
    reluLayer
    maxPooling2dLayer(2,'Stride',2)

    convolution2dLayer(3,32,'Padding','same')
    batchNormalizationLayer
    reluLayer
    maxPooling2dLayer(2,'Stride',2)

    fullyConnectedLayer(64)
    dropoutLayer(0.5)
    fullyConnectedLayer(5) % 对应5种故障类型
    softmaxLayer
    classificationLayer];

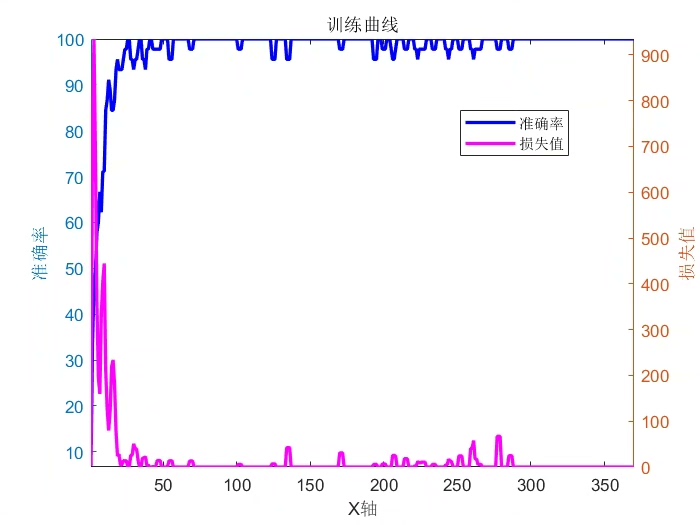

这个网络暗藏玄机：3x3小卷积核适合捕捉局部纹理，Dropout层防过拟合。重点来了——全连接层输出的64维特征才是我们需要的精华，后面要喂给LSSVM做分类。

三、分类利器：LSSVM调参实战

从CNN截取特征后，切到最小二乘支持向量机：

% 提取全连接层特征
featureLayer = 'fc_1';
features = activations(net, imds, featureLayer);

% 数据标准化
features = zscore(features);

% 训练LSSVM模型
model = trainlssvm({features, labels, 'c', 0.1, 0.01, 'RBF_kernel'});

% 测试集准确率
pred = simlssvm(model, testFeatures);
accuracy = sum(pred == testLabels)/numel(testLabels);

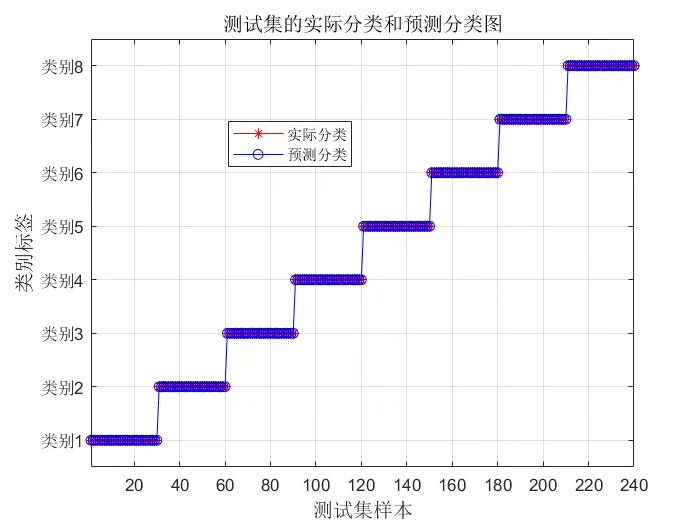

这里有几个tips：RBF核的gamma参数设置为0.01防止过拟合，标准化操作能提升收敛速度。LSSVM在小样本场景下表现优异，实测比直接用CNN分类准确率提升3-5个百分点。

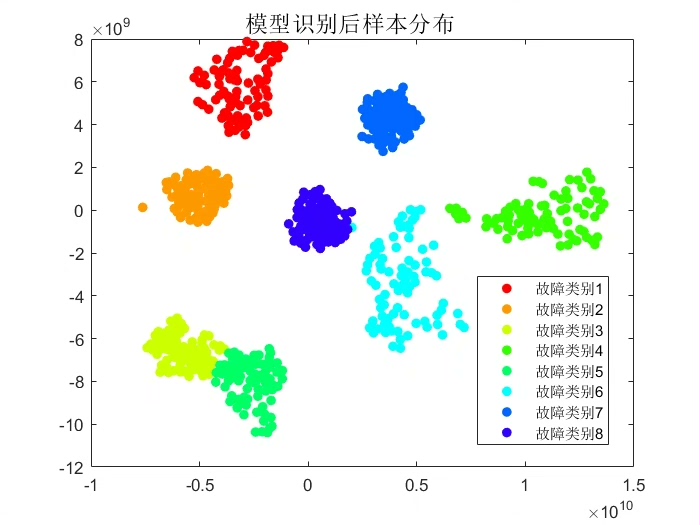

四、眼见为实：t-SNE可视化

最后来个可视化彩蛋，看看模型是不是真学会了区分故障：

% 降维处理
mappedX = tsne(features, 'NumDimensions', 2);

% 绘制散点图
gscatter(mappedX(:,1), mappedX(:,2), labels);
title('故障特征分布');
legend('正常','内圈故障','外圈故障','滚珠故障','绕组短路');

好的可视化应该像星座图——不同故障类别各自抱团。如果出现星系大混战，那得回头检查特征提取环节了。
