一、方案描述

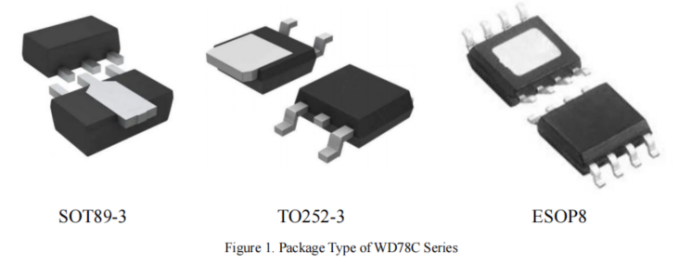

WD78C系列是一款最高输入电压可达40V、静态电流仅5μA、最大输出电流800mA的低压差线性稳压器，集成智能控制功能。该系列具有对输入电压瞬态和负载电流瞬态的快速响应能力，确保启动和短路恢复期间无输出电压过冲。内置短路保护、限流保护和过温保护，提供固定输出电压（1.8V/3.0V/3.3V/5.0V）及可调（ADJ）版本，采用SOT89-3、TO252-3和ESOP8多种封装，适用于电池供电设备、传感器、微控制器及家用电器等应用。

二、应用领域

电池供电设备、烟雾探测器与传感器、微控制器应用、家用电器。

三、基本特性

  • 最高输入电压：40V
  • 最大输出电流：800mA
  • 静态电流：5μA（典型值）
  • 低压差：100mV@100mA（典型值）
  • 输出电压精度：±2%
  • 固定输出电压：1.8V、3.0V、3.3V、5.0V，以及可调版本（ADJ）
  • 集成智能控制功能
  • 快速瞬态响应，启动/恢复无过冲
  • 集成限流保护、短路保护、过温保护
  • 电源抑制比（PSRR）：65dB/1kHz
  • 封装形式：SOT89-3、TO252-3、ESOP8

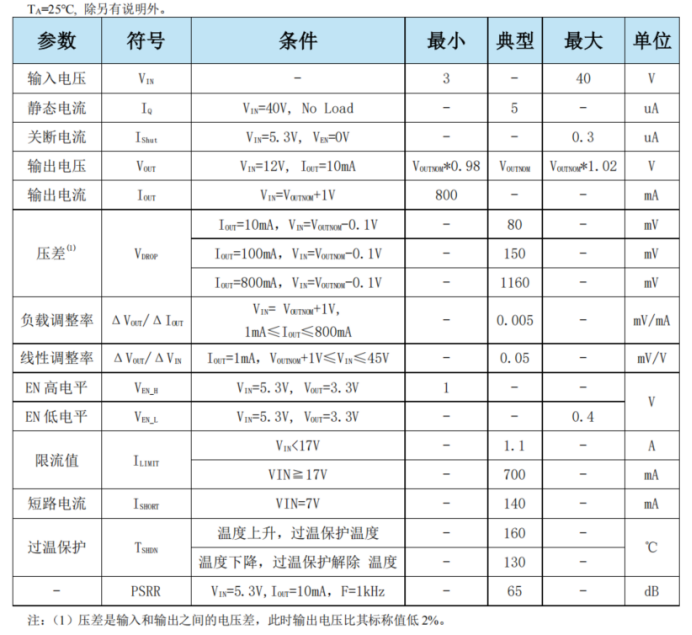

四、基本参数（规格书内容可提供PDF文档）
