Taalas 是一家成立于2023年的AI芯片初创公司，因其激进的“硬连线”技术路线在近期引发了广泛关注。它的核心是将特定的AI模型直接、永久地“刻”在芯片上，从而在特定任务上实现相比现有主流方案最高10倍的速度提升、20倍的成本降低和10倍的功耗下降。

为了让你快速了解，我将它的核心信息整理如下：

对比维度         Taalas HC1芯片

核心思想         “芯片即模型”：将特定AI模型的网络结构和参数通过“硬连线”的方式，直接固化在硅片上，而非像传统芯片那样从内存读取指令。

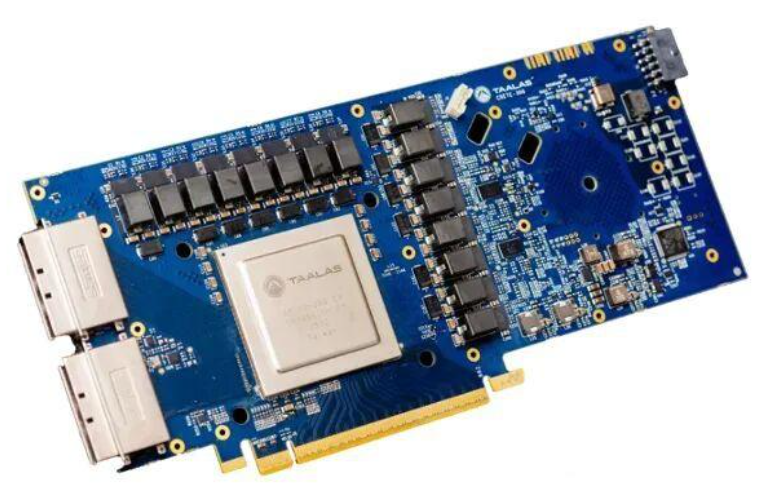

首款产品         HC1：专为Meta的Llama 3.1 8B模型设计，作为技术展示和初期服务。

技术特点         融合存储与计算：在芯片上以DRAM级别的密度完成数据存储和计算，彻底消除了传统架构中数据传输的“内存墙”瓶颈，因此无需昂贵且耗电的HBM（高带宽内存）。

极致性能         运行Llama 3.1 8B模型时，每秒可为单用户生成高达17,000个token，远超英伟达H200等主流芯片。

成本与功耗     系统构建成本可降低至二十分之一，同时功耗仅为十分之一，一颗HC1芯片的典型功耗约250W。

生产速度         由于只定制芯片的最后两层金属层，从接收到新模型到完成生产，最快仅需约两个月，而传统AI芯片周期约为六个月。

商业模式挑战         芯片一旦制造，所支持的模型就被永久固定，无法更新参数。若模型迭代，硬件可能面临淘汰。

🚀 极致性能的秘密：硬连线与融合架构

Taalas之所以能实现如此飞跃，源于其颠覆性的设计哲学：

硬连线技术：Taalas芯片将特定模型的权重和计算逻辑，像盖楼一样直接构建在电路的物理逻辑门中。这相当于为这个模型打造了一条专用的、不可更改的“高速公路”，省去了指令译码和数据搬运的环节，从而获得了极致速度。

合并存储与计算：传统芯片（如GPU）的计算单元和内存是分离的，数据需要在两者间频繁搬运，这既是能耗大户也是速度瓶颈。Taalas通过一项被称为“掩模ROM调用架构”的技术，在芯片上以极高的密度融合了存储和计算，使得计算可以直接在存储位置上完成，大幅提升了效率和密度。

👨‍💻 “梦之队”与未来规划

Taalas的背后是一支被媒体称为“AMD前高管梦之队”的资深团队，由曾在AMD和英伟达担任高管、也是Tenstorrent联合创始人的柳比沙·巴伊奇（Ljubisa Bajic）领导。这支仅有24人的团队，凭借3000万美元的研发投入，创造了惊人的成果。

公司有着清晰的产品路线图：

近期：在HC1平台上推出支持中型推理模型的新变体。

展望：计划在年底前推出基于第二代平台（HC2）的芯片，目标直指支持GPT-5.2级别的前沿大模型。

🤔 面临的挑战与权衡

这种极致的专用化路线也带来了独特的挑战：

灵活性丧失：这是Taalas面临的最大质疑。用户需要为特定的、不再变化的模型版本（如Llama 3.1）购买专用硬件。一旦有更好的模型（如Llama 4）问世，这些硬件就无法直接用于新模型。

参数密度妥协：为了实现极速，HC1用巨大的芯片面积（815mm²，与H100相当）只容纳了80亿参数的模型，在面对万亿参数级别的超级模型时，必须采用多芯片集群的方案。

总的来说，Taalas的芯片不适合追求通用性、模型快速迭代的场景。但对于那些模型相对固定、对延迟和成本极度敏感的应用，如智能驾驶、实时语音助手、高频金融交易等，这种“芯片即模型”的方案有望带来颠覆性的体验。
