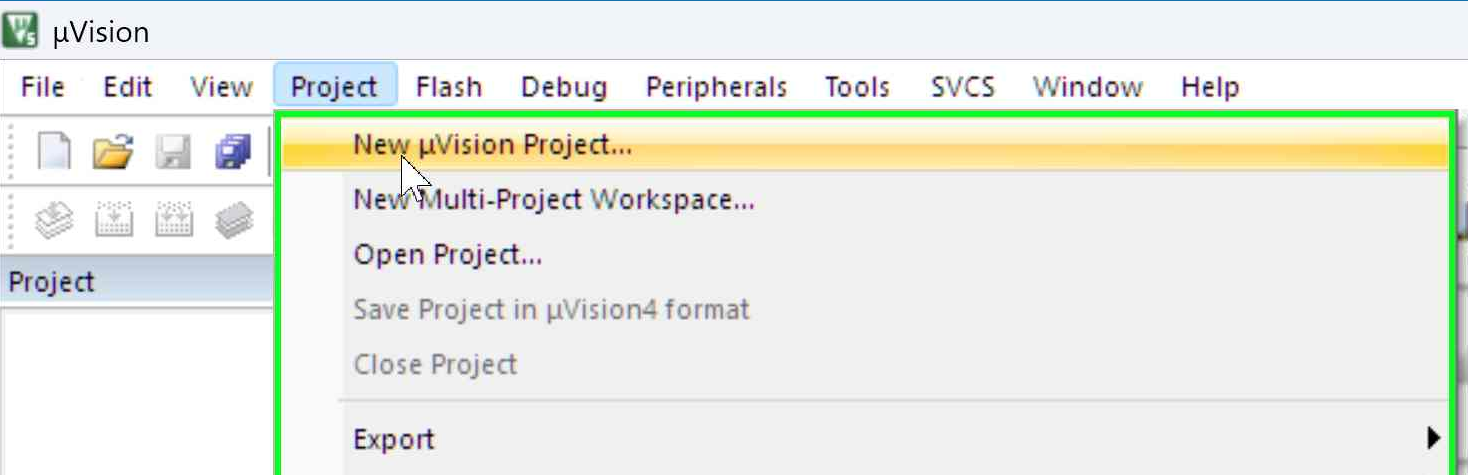

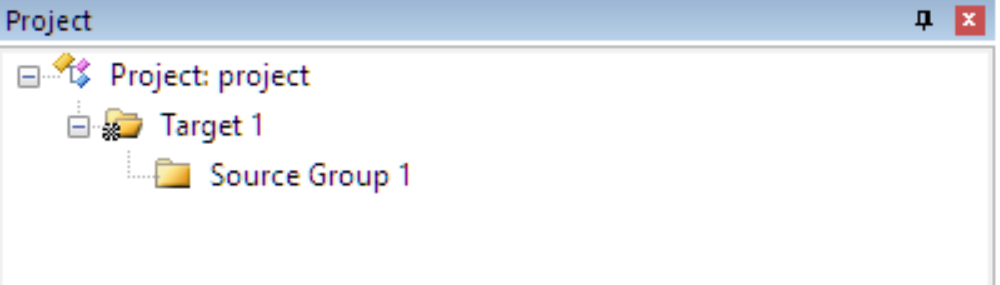

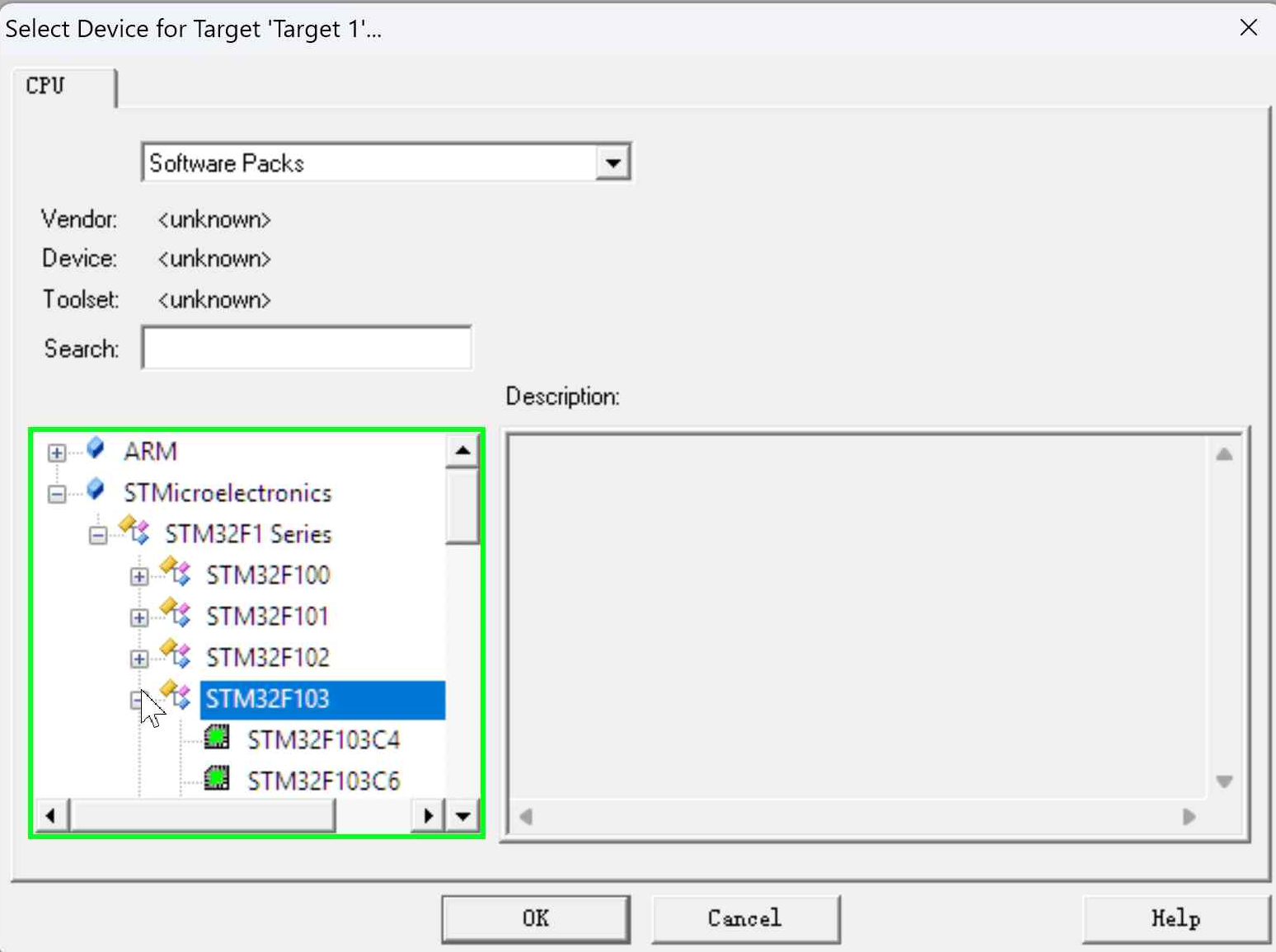

安装 Keil5

（3）必要的启动文件

STM32需要启动文件，在工程所在的文件夹中里，直接把这些文件丢进去。（或者新建一个文件夹如Start，把启动文件都放在一个文件夹里，不会显得太乱，我这里直接放在工程根目录了） 。

建议下载下面这个，解压后直接全选复制。

必要启动文件网盘下载

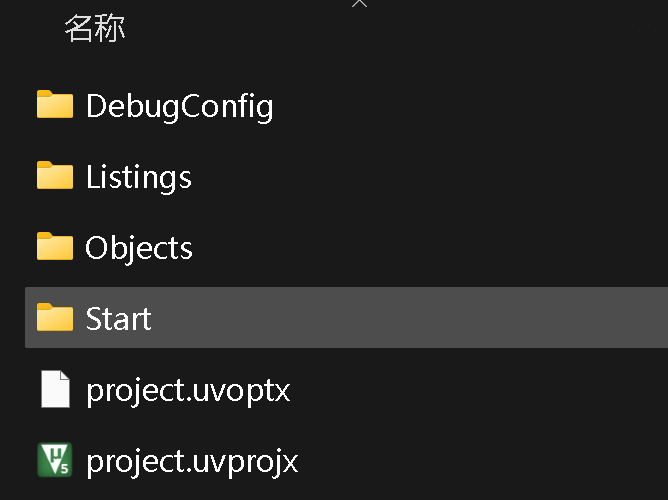

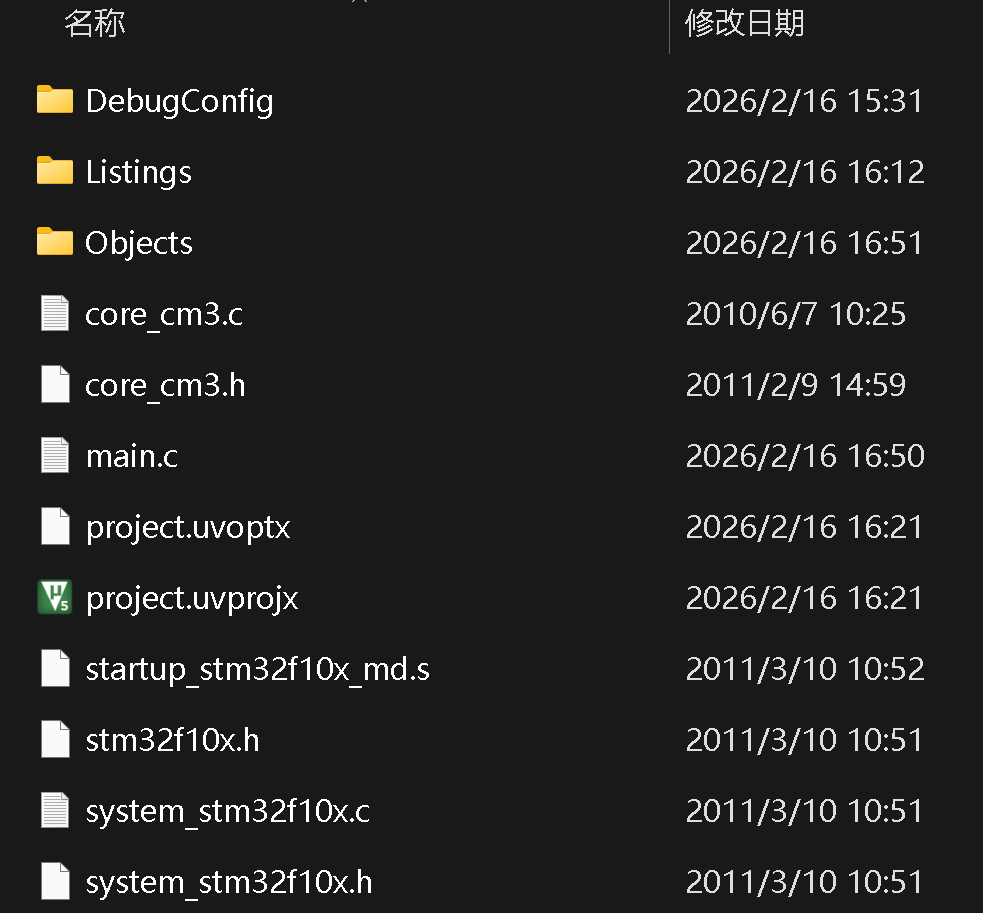

单独放文件夹的效果

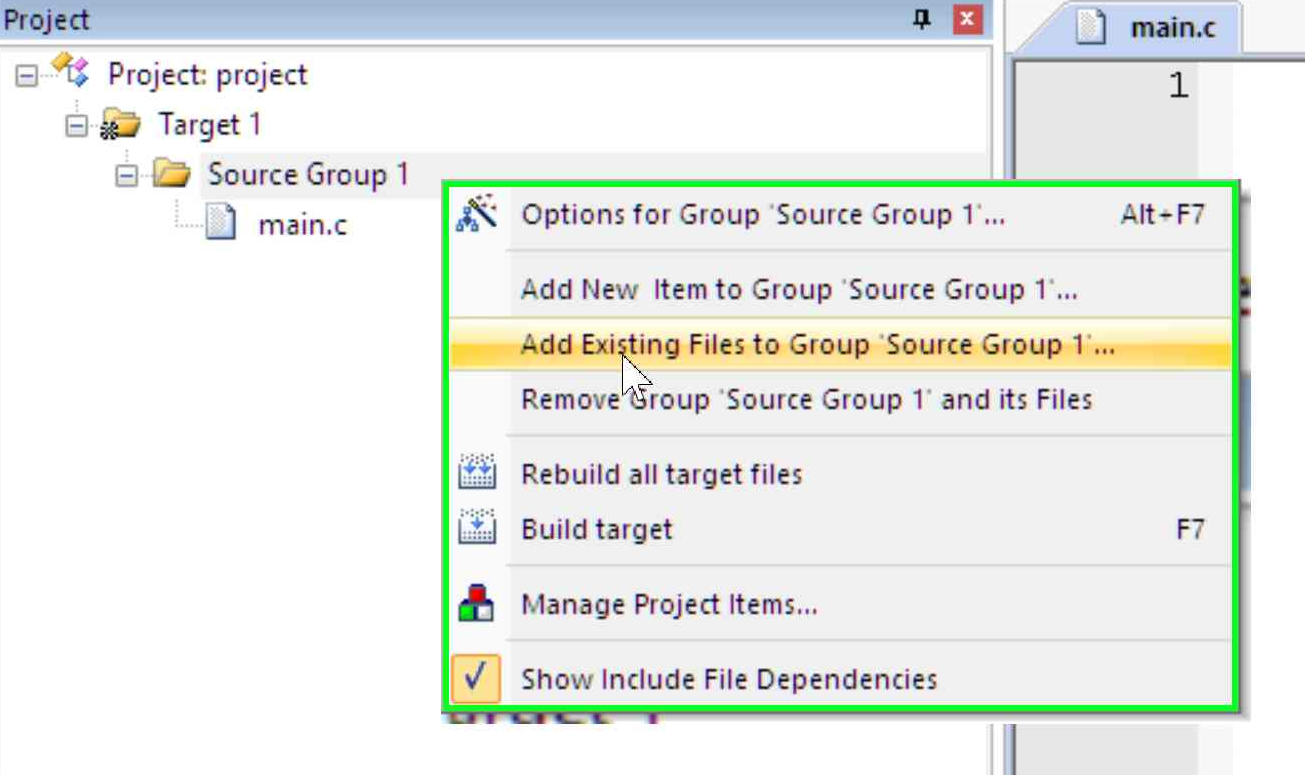

在软件中添加启动文件

（为什么要在软件里再添加一次：因为我们只是把文件放到电脑里了，而软件并不知道你的意图）

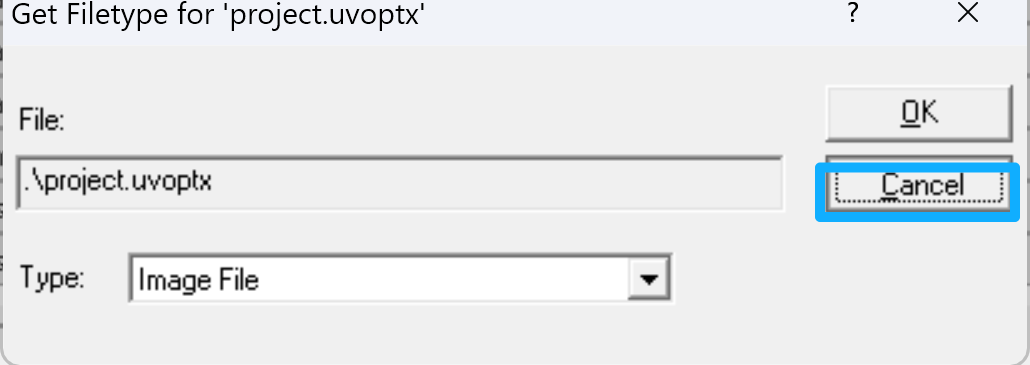

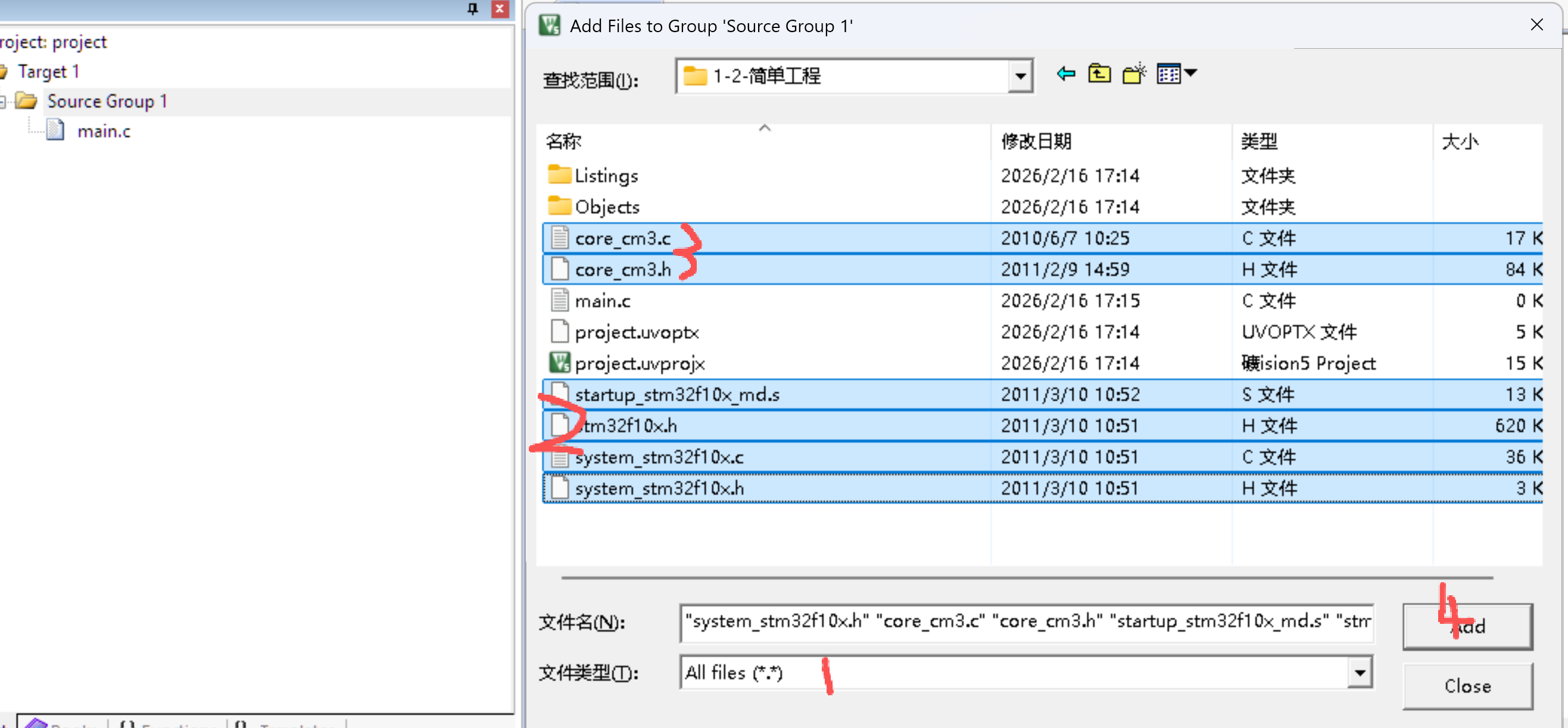

如果启动文件放在主目录，全选添加跳过3个文件，也可以全选，再取消无法识别的，如图

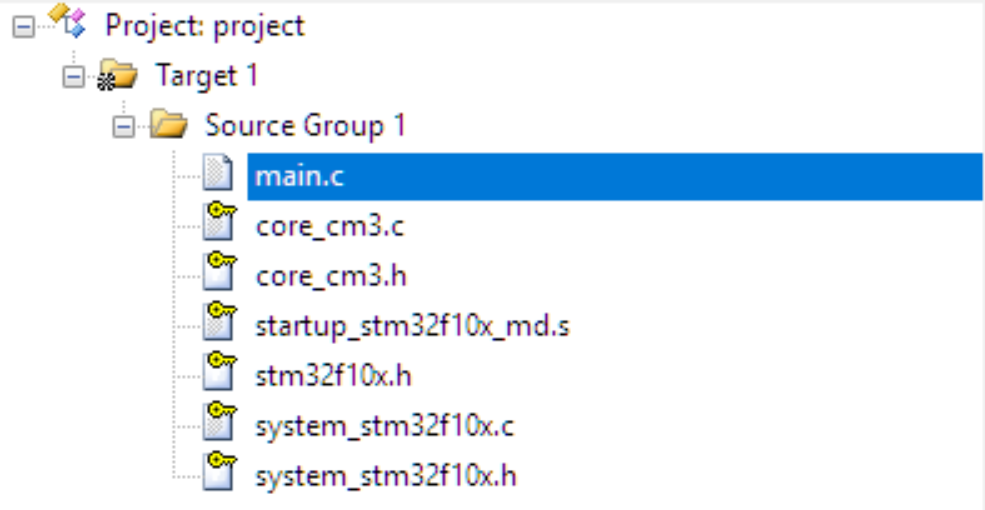

添加完后关闭，左边结构如图

（4）测试

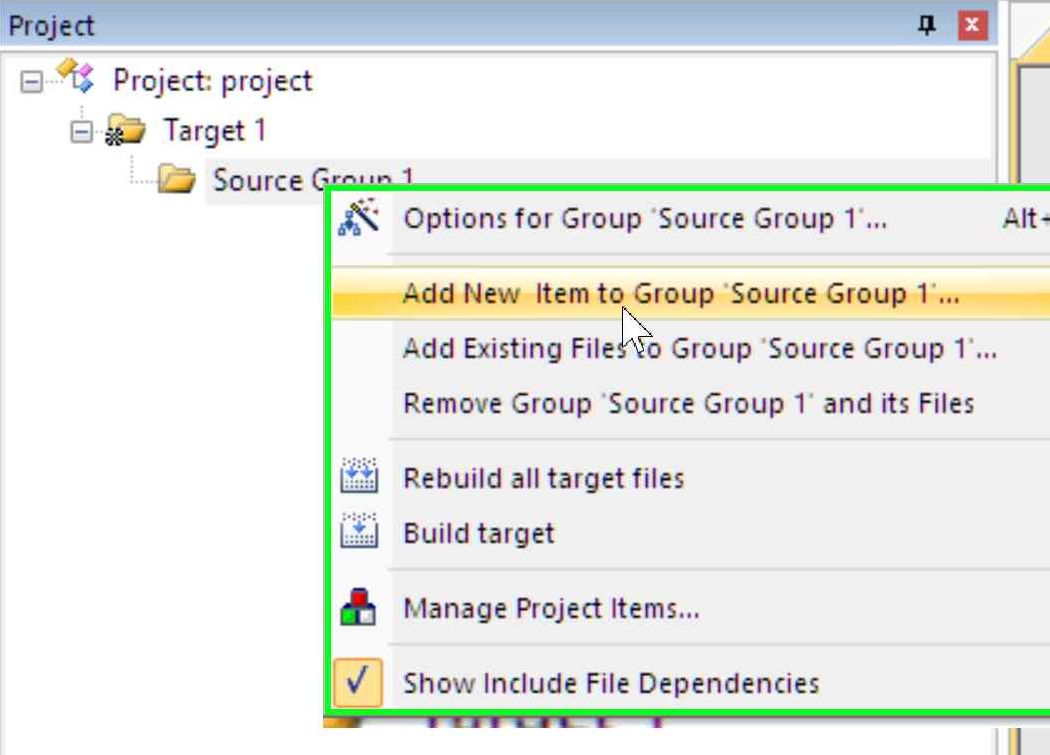

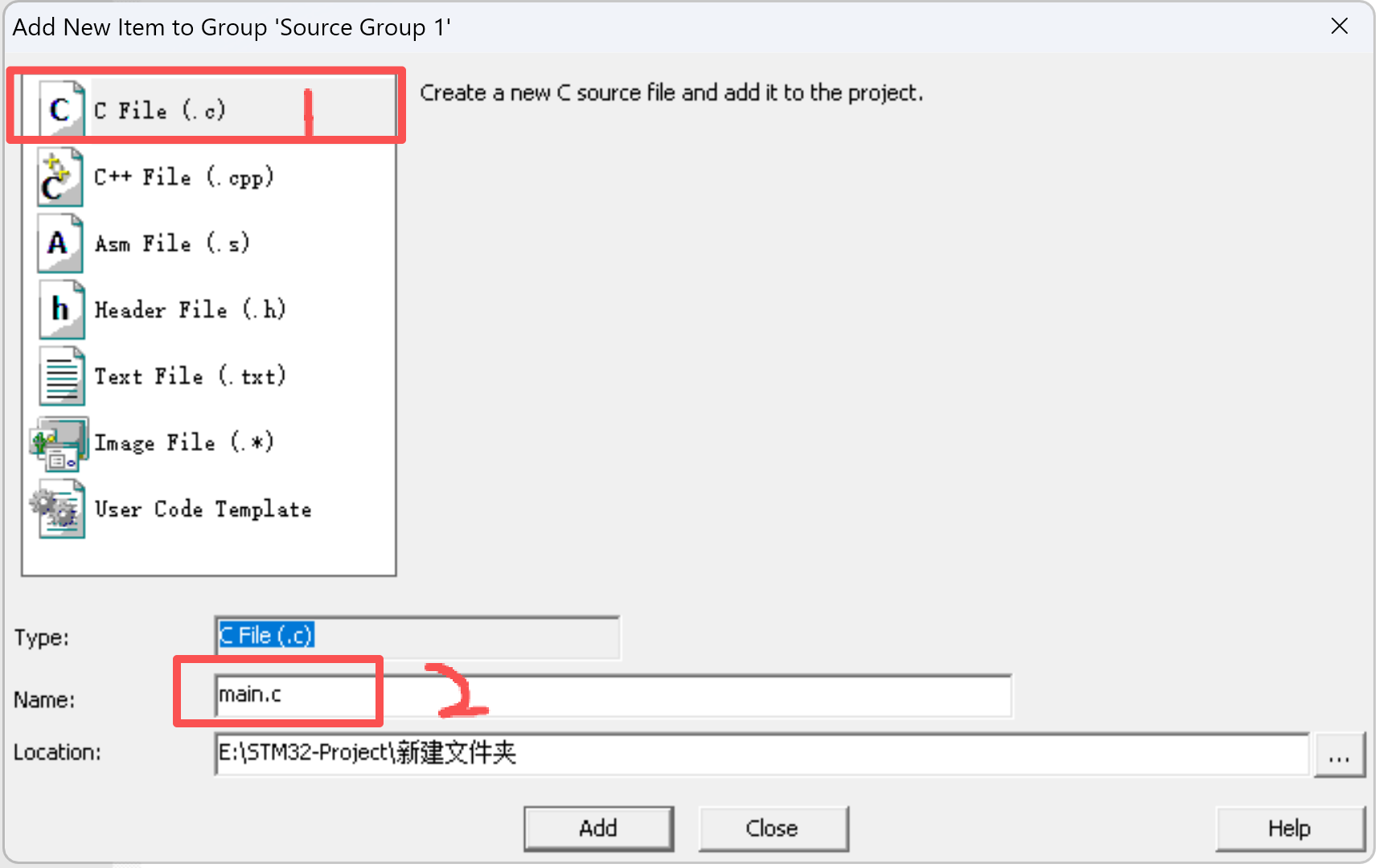

主函数main.c中输入代码，注意最后加一空行，否则编译器可能会报出警报。

//注意我这里没有头文件，这个仿真可以不需要
int main(void){
	while(1){

	}
}

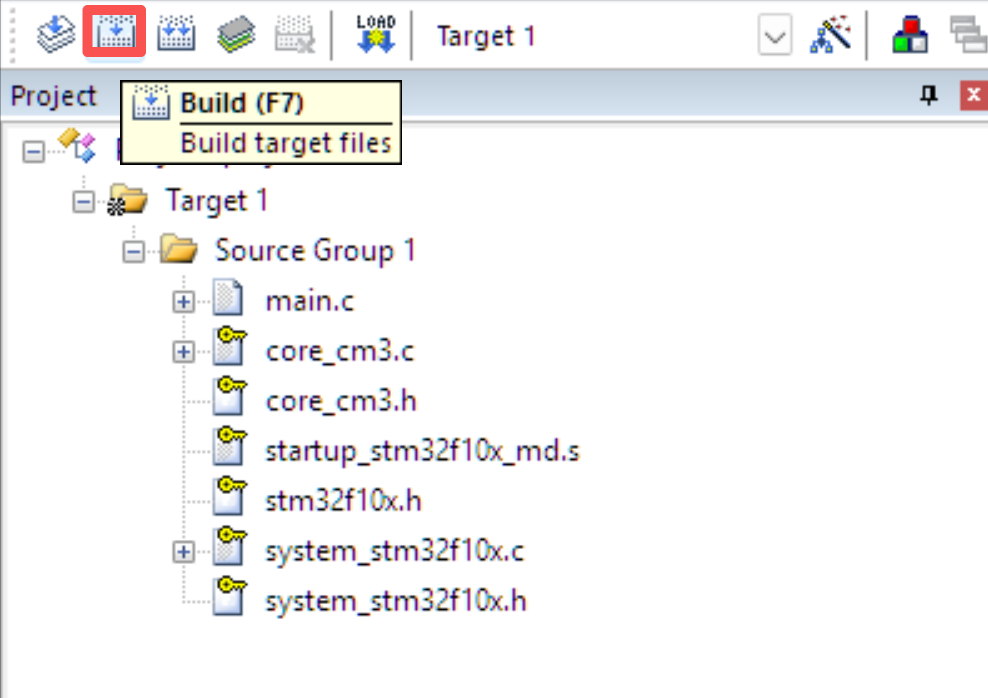

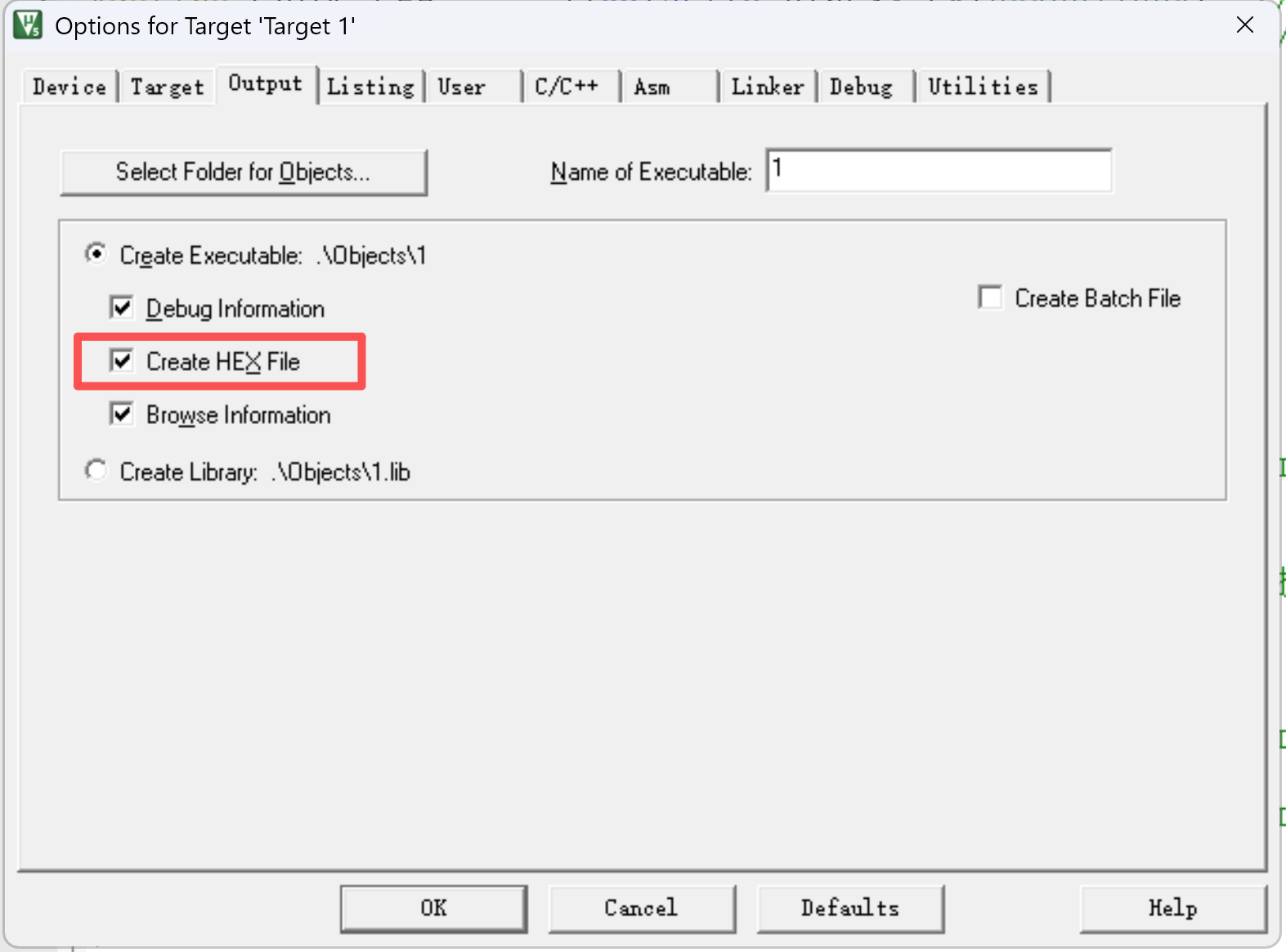

代码编辑完成后，点击左上角的"Build"，进行编译并建立工程。

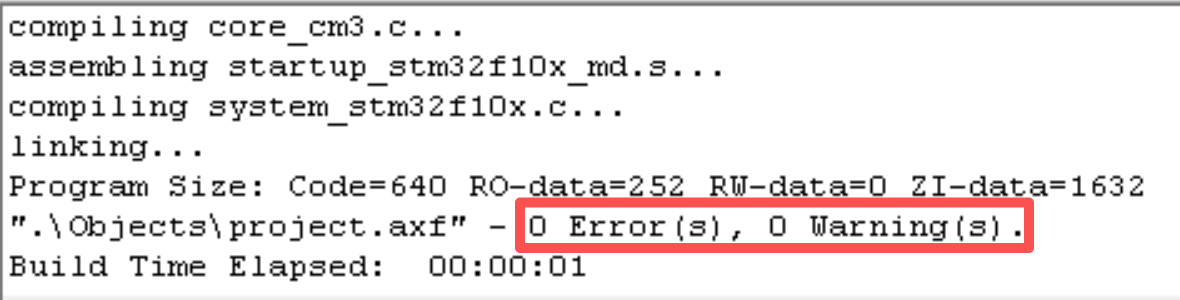

若下方提示信息是"0 Error(s), 0 Warning(s)"，说明步骤没问题，则可以进行点灯实验了。

如果出现这个错误，提示你添加了多个startup文件，这里使用的是startup_stm32f10x_md.s。

.\Objects\project.sct(7): error: L6235E: More than one section matches selector - cannot all be FIRST/LAST.

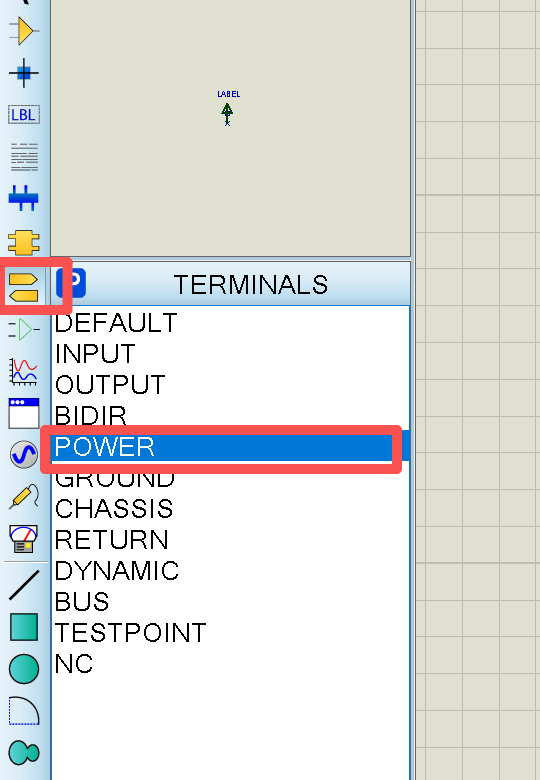

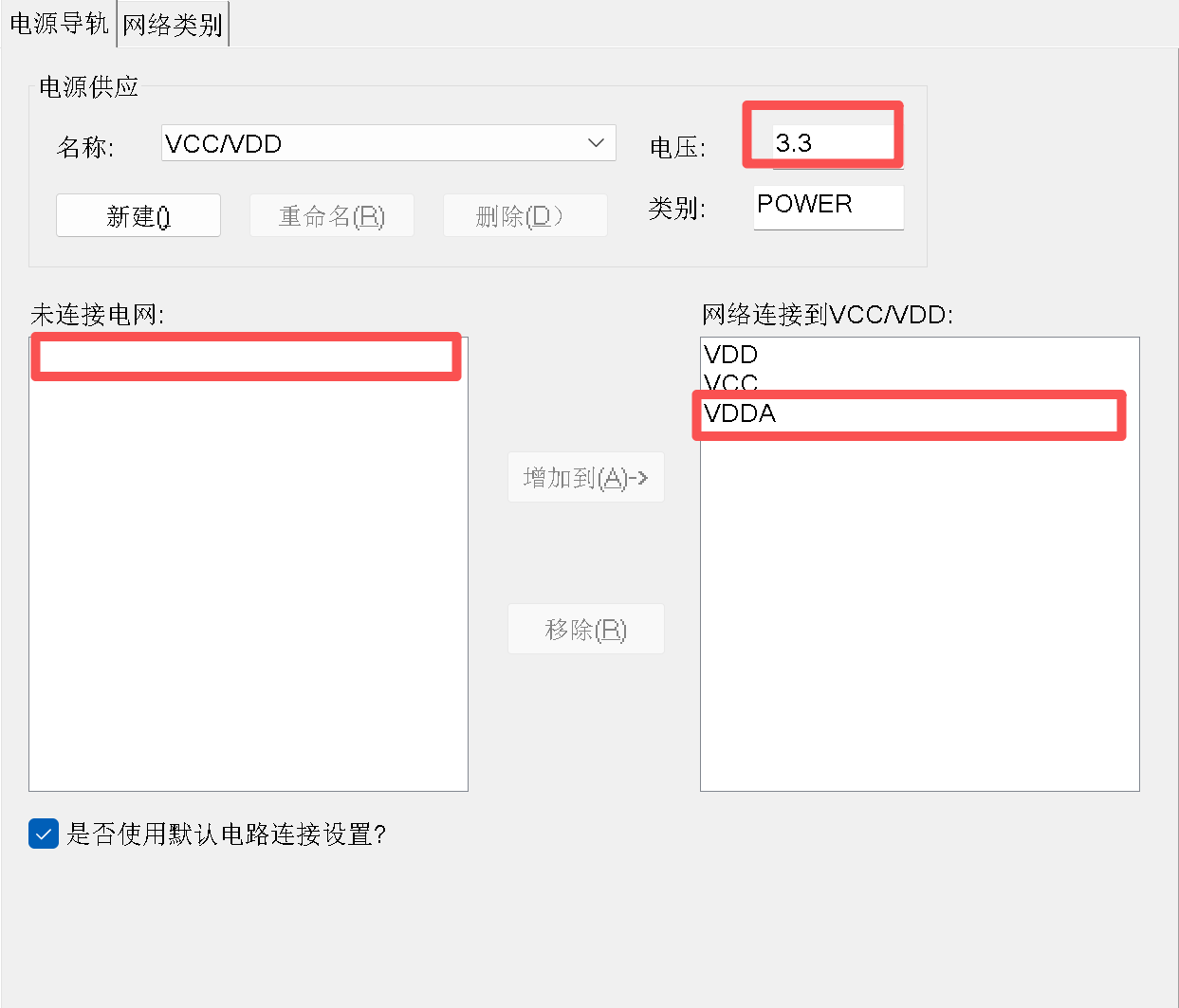

Proteus+Keil5 实现LED闪烁

主函数代码

在上一步的main.c文件中输入代码，代码编辑完成后，点击左上角的"Build"，进行编译并建立工程。

typedef unsigned char uint8_t;
typedef unsigned short uint16_t;
typedef unsigned int uint32_t;

// 以操作GPIOC的PC13引脚为例，定义所需寄存器地址
#define RCC_APB2ENR    ((volatile uint32_t*)0x40021018)  // RCC APB2时钟使能寄存器
#define GPIOC_CRH      ((volatile uint32_t*)0x40011004)  // GPIOC端口配置高寄存器
#define GPIOC_ODR      ((volatile uint32_t*)0x4001100C)  // GPIOC输出数据寄存器

// 简单延时函数
void delay_s(uint32_t s) {
    uint32_t i, j;
    for (i = 0; i < s; i++)
        for (j = 0; j < 16e3; j++);
}

int main(void) {
    // 1. 使能GPIOC时钟
    *RCC_APB2ENR |= (1 << 4);  // 将RCC_APB2ENR的第4位（GPIOC时钟位）置1

    // 2. 配置PC13为推挽输出（50MHz速率）
    *GPIOC_CRH |= (0x3 << 20);   // 写入0011，配置为通用推挽输出

    // 3. 循环点亮/熄灭LED
    while (1) {
        *GPIOC_ODR &= ~(1 << 13);  // 置PC13为低电平，点亮LED
        delay_s(1); //仿真proteus中OSC Frequency=8M,Clock Scale=8s时，差不多1s
        *GPIOC_ODR |= (1 << 13);   // 置PC13为高电平，熄灭LED
        delay_s(1);
    }
}

Proteus加载程序

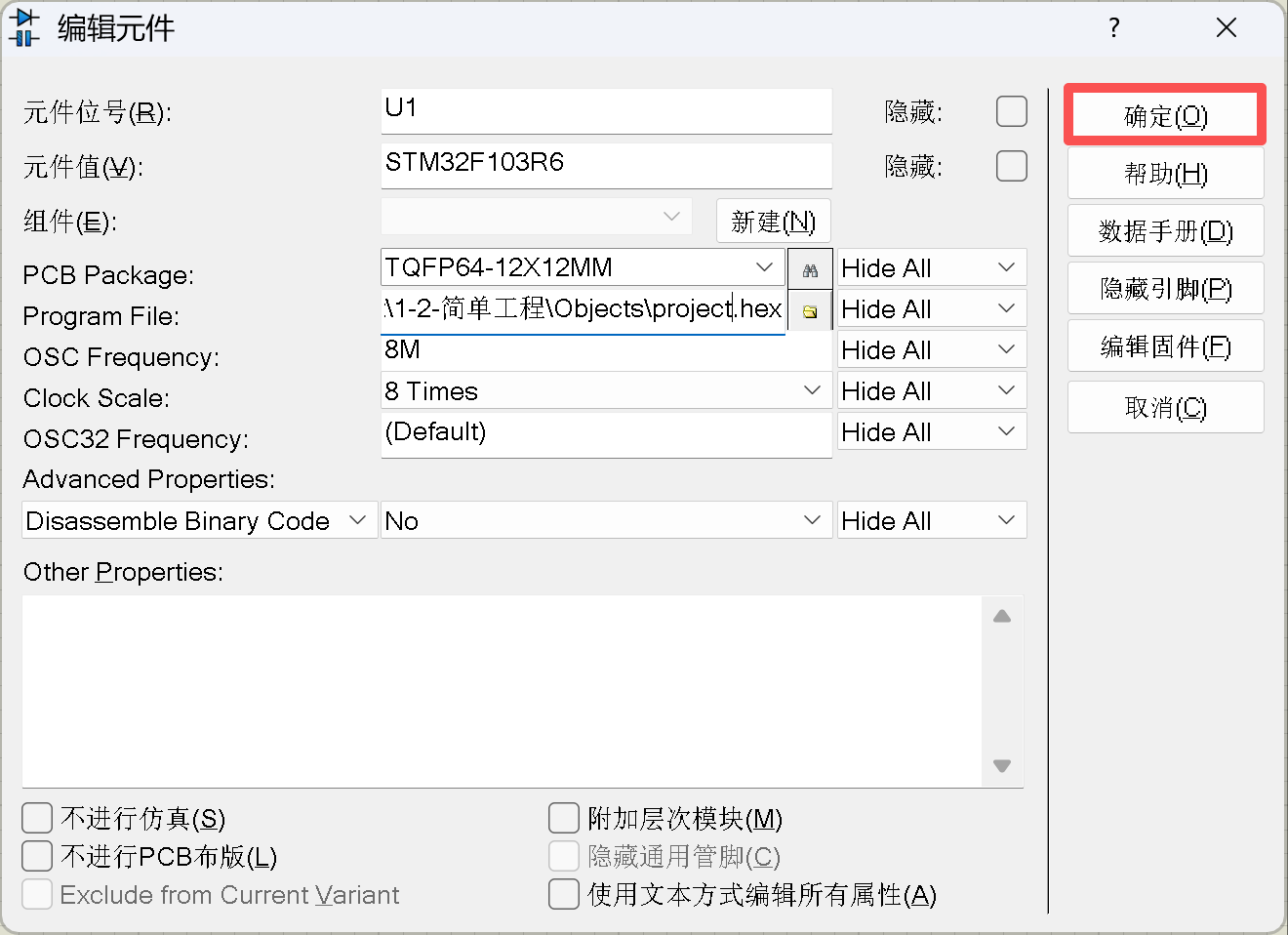

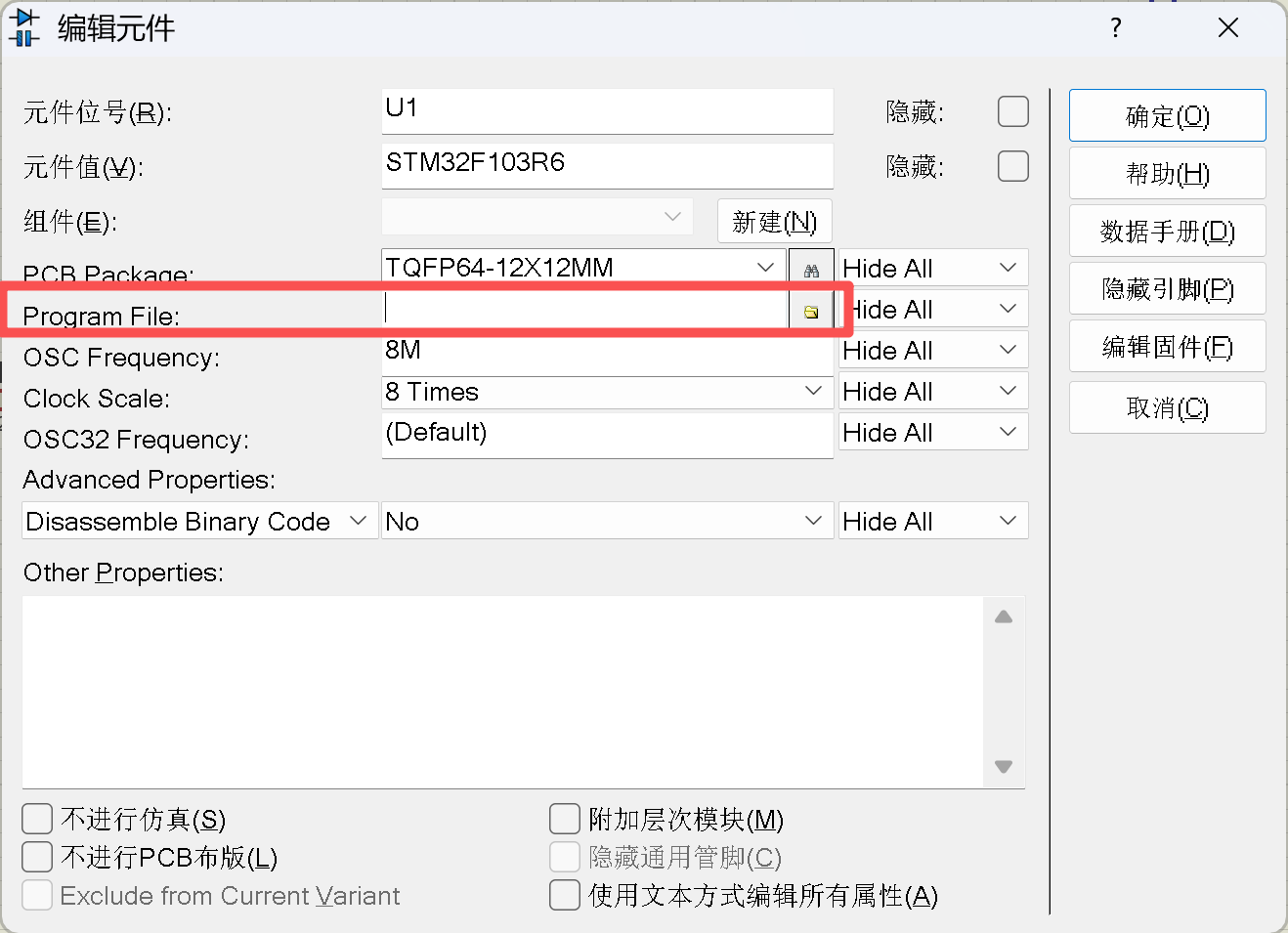

双击stm32芯片打开元件属性窗口，点击右边的文件选择器

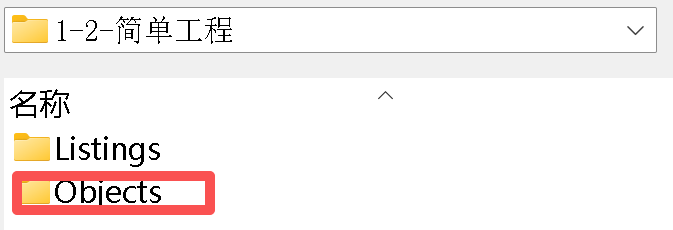

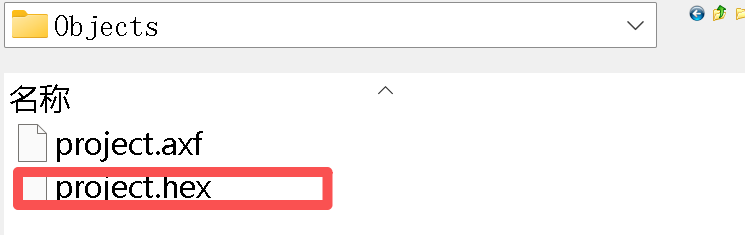

选择刚刚编译生成的工程hex文件（在工程文件夹里），确定后运行

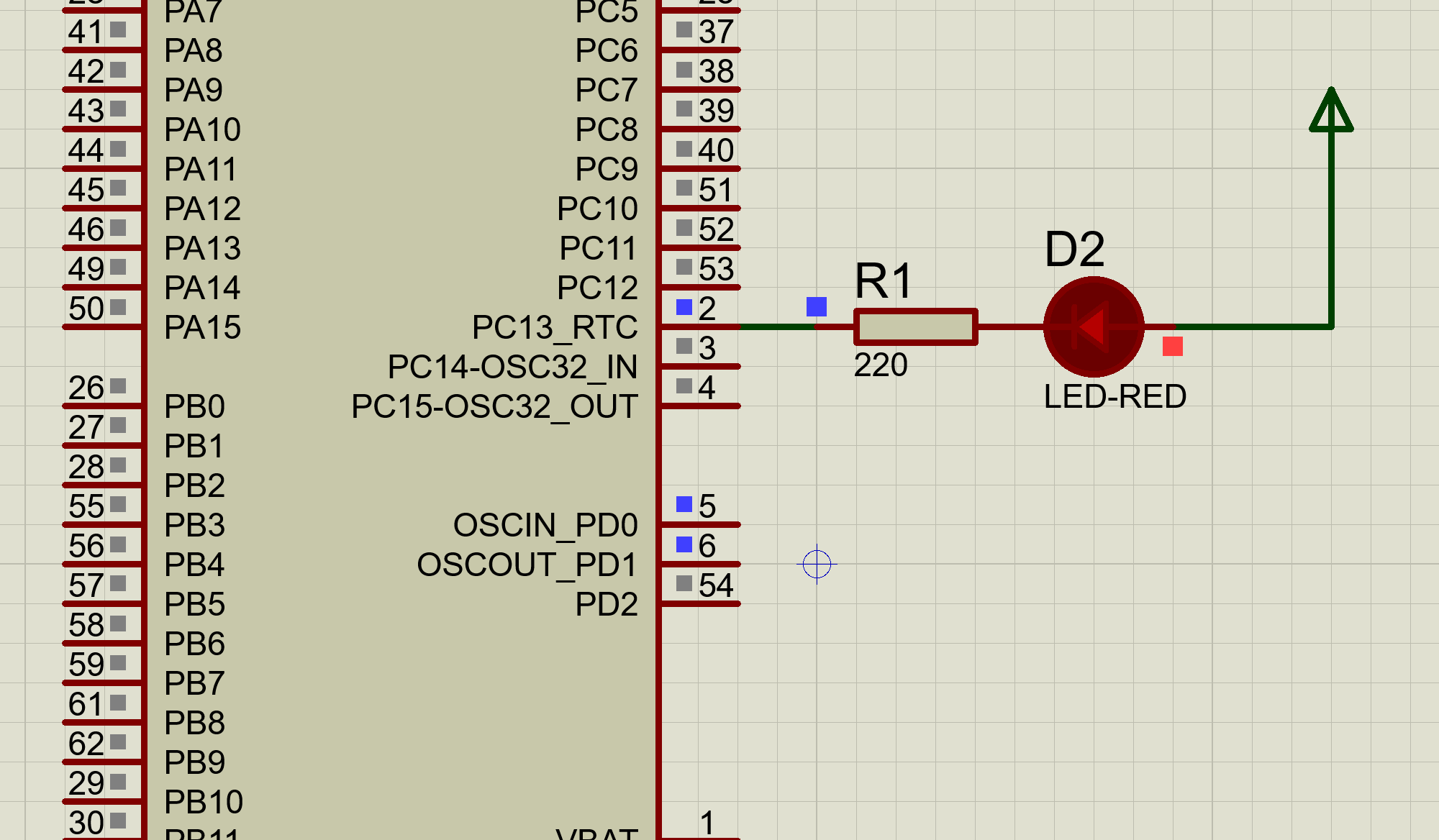

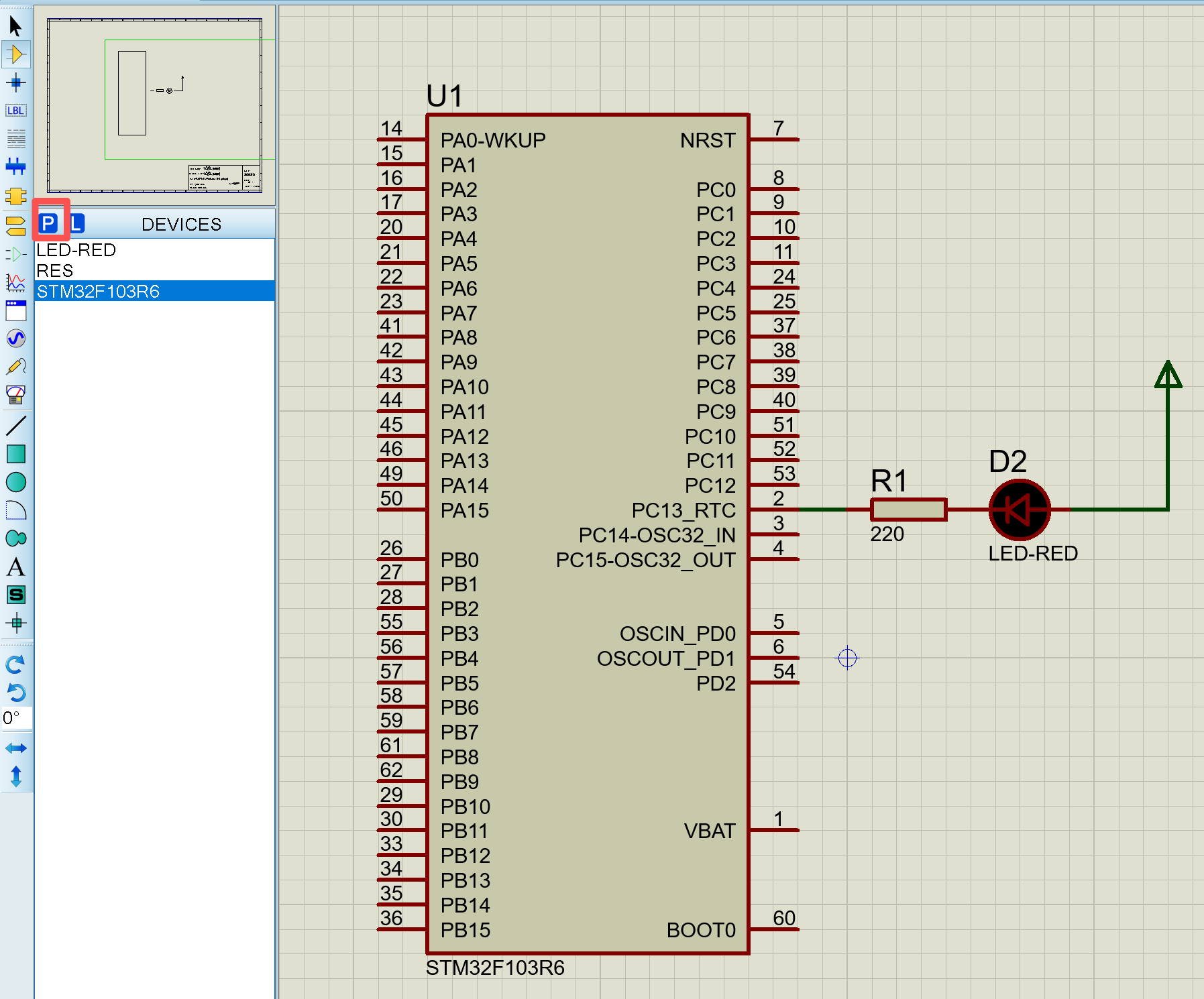

运行效果（LED闪烁）
