STM32F103C8 GPIO输出控制LED周期性闪烁实验（STM32CubeMX+Keil5+Proteus仿真）

一、实验概述

1.1 实验目的

• 掌握STM32CubeMX工程创建、时钟配置、外设初始化流程
• 理解STM32的GPIO输出模式工作原理与配置方法
• 学会使用Keil MDK-ARM进行代码编写、编译与HEX文件生成
• 掌握Proteus搭建STM32仿真电路并验证功能

1.2 实验意义

本实验是嵌入式开发入门核心实践，涵盖"工具配置-工程搭建-代码实现-仿真验证"全流程，为后续复杂外设开发奠定基础。

二、实验环境与硬件准备

2.1 软件环境

• 操作系统：Windows 10/11
• 开发工具：STM32CubeMX 6.9.0+、Keil MDK-ARM 5.37+、Proteus 9 Professional
• 目标芯片：STM32F103C8Tx（LQFP48封装）

2.2 硬件清单（仿真/实际均可）

• 主控芯片：STM32F103C8Tx
• LED灯：1-2个
• 限流电阻：10Ω或220Ω（仿真可用10Ω，实际硬件建议220Ω）
• 电源：3.3V直流电源（加电源即可，只是示例）
• 辅助工具：面包板、杜邦线（实际硬件调试用）


三、实验原理

3.1 GPIO输出模式原理

STM32F103的GPIO支持多种工作模式，本实验选用推挽输出模式（Output Push Pull）：

• 引脚可输出高电平（3.3V）或低电平（0V）
• 驱动能力强，适用于直接驱动LED等小型负载
• 配置参数：输出电平、上下拉电阻、输出速度

3.2 硬件连接逻辑

仿真电路连接方式：

• LED正极接3.3V电源，负极串联限流电阻后接STM32的PA1引脚
• 当PA1输出低电平时，LED导通发光；输出高电平时，LED截止熄灭

实际硬件连接方式：

• LED负极接STM32的PA1引脚，正极串联限流电阻后接3.3V电源
• 当PA1输出高电平时，LED导通发光；输出低电平时，LED截止熄灭

四、实验步骤

4.1 STM32CubeMX工程创建与配置

4.1.1 新建工程

1. 打开STM32CubeMX，点击「File → New Project」
2. 搜索「STM32F103C8Tx」，选中后点击「Start Project」
3. 在「Project Manager」界面，设置项目名称（如"LED_Blink"），选择工具链为「MDK-ARM」

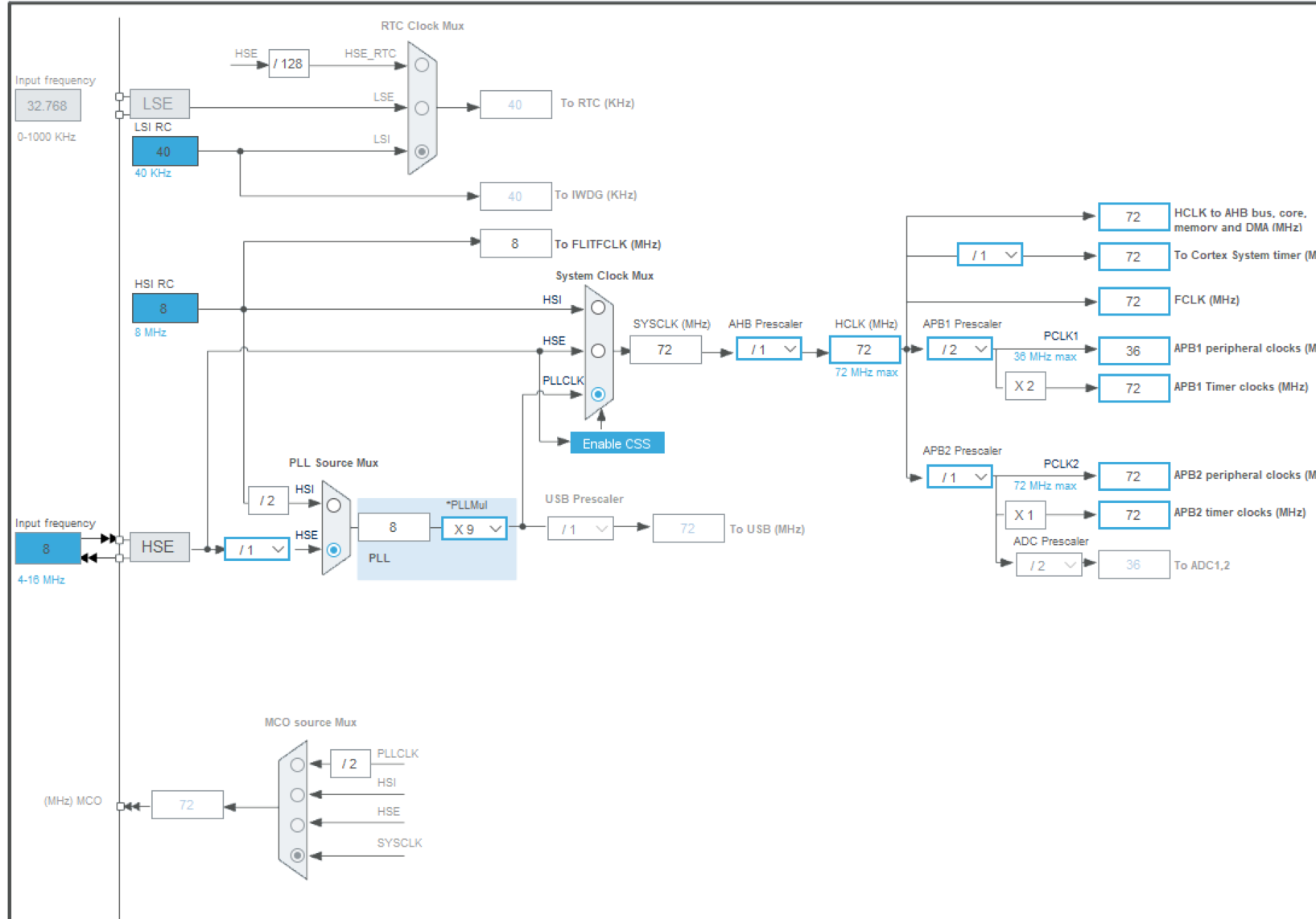

4.1.2 时钟树配置（HCLK=72MHz）

1. 进入「RCC → High Speed Clock (HSE)」，选择「Crystal/Ceramic Resonator」
2. 点击「Clock Configuration」标签，配置时钟：
   • HSE输入频率：8MHz
   • PLL倍频系数：×9
   • AHB Prescaler：/1
   • APB1 Prescaler：/2
   • APB2 Prescaler：/1
3. 验证HCLK=72MHz，点击「Apply」


4.1.3 GPIO引脚配置

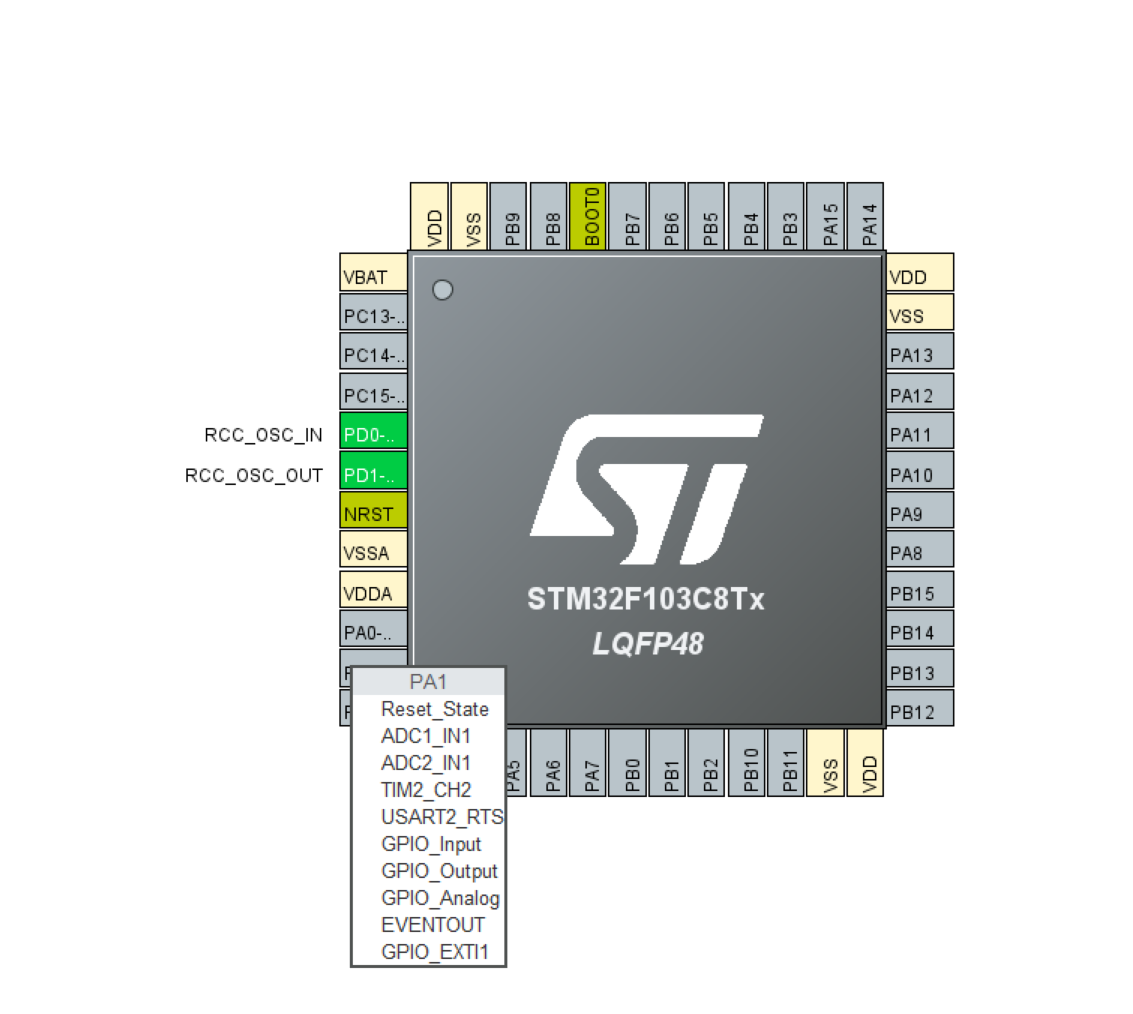

1. 在引脚图中右键点击PA1，选择「GPIO_Output」

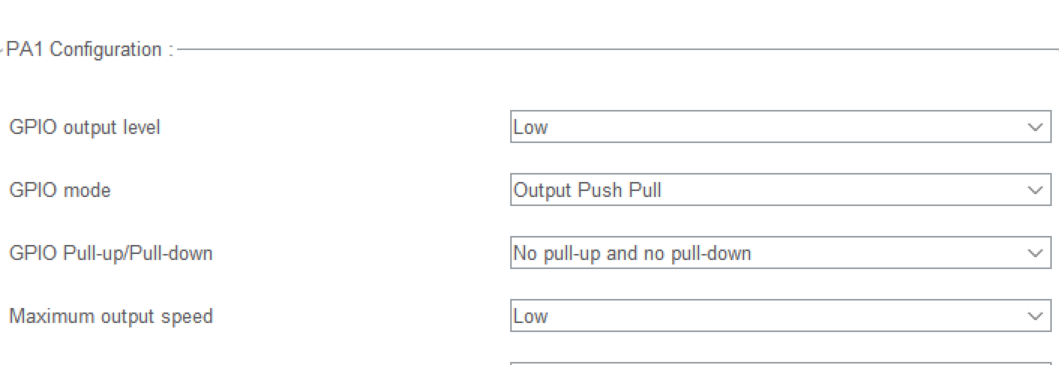

2. 左侧「System Core」→「GPIO」，配置PA1参数：
   • GPIO output level：Low（默认输出低电平）
   • GPIO mode：Output Push Pull
   • GPIO Pull-up/Pull-down：No pull-up and no pull-down
   • Maximum output speed：Low



4.1.4 生成工程代码

1. 点击「Project Manager」→「Code Generator」（！！！注意：Project Manager中的Toolchain/IDE要选择MDK-ARM）
2. 勾选「Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral」
3. 点击「GENERATE CODE」，生成完成后点击「Open Project」

4.2 Keil5代码编写与编译

4.2.1 代码逻辑设计

在main.c的while(1)循环中添加代码，实现LED周期性闪烁：

• 亮30ms → 灭30ms → 循环

4.2.2 核心代码（添加位置）

打开main.c文件，找到while(1)循环部分，添加以下代码：

/* USER CODE BEGIN WHILE */
while (1)
{
  /* 输出高电平，LED熄灭（仿真电路）*/
  /* 输出低电平，LED点亮（实际硬件）*/
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_SET);
  HAL_Delay(30);  // 延时30ms

  /* 输出低电平，LED点亮（仿真电路）*/
  /* 输出高电平，LED熄灭（实际硬件）*/
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_RESET);
  HAL_Delay(30);  // 延时30ms

  /* USER CODE END WHILE */
  /* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */

注意：如果使用实际硬件，需要将GPIO_PIN_SET和GPIO_PIN_RESET交换位置。

4.2.3 工程编译与HEX文件生成

1. 点击Keil工具栏「Build」（或按F7），编译工程
2. 验证编译结果：输出窗口显示「0 Error(s), 0 Warning(s)」
3. 点击「Rebuild」或使用快捷键「F7」重新编译
4. 编译成功后，在项目目录的MDK-ARM文件夹下生成.hex文件

4.3 Proteus9仿真电路搭建与验证

4.3.1 新建仿真工程

1. 打开Proteus 9，点击「File → New Project」
2. 命名项目并选择存储路径
3. 选择「Create a schematic from the selected template」

4.3.2 添加仿真元件

在元件库（P）中搜索并添加：

• STM32F103C8（主控芯片）
• LED-BLUE（蓝色LED）
• RES（电阻，10Ω）
• POWER（电源，3.3V）
• GROUND（地）

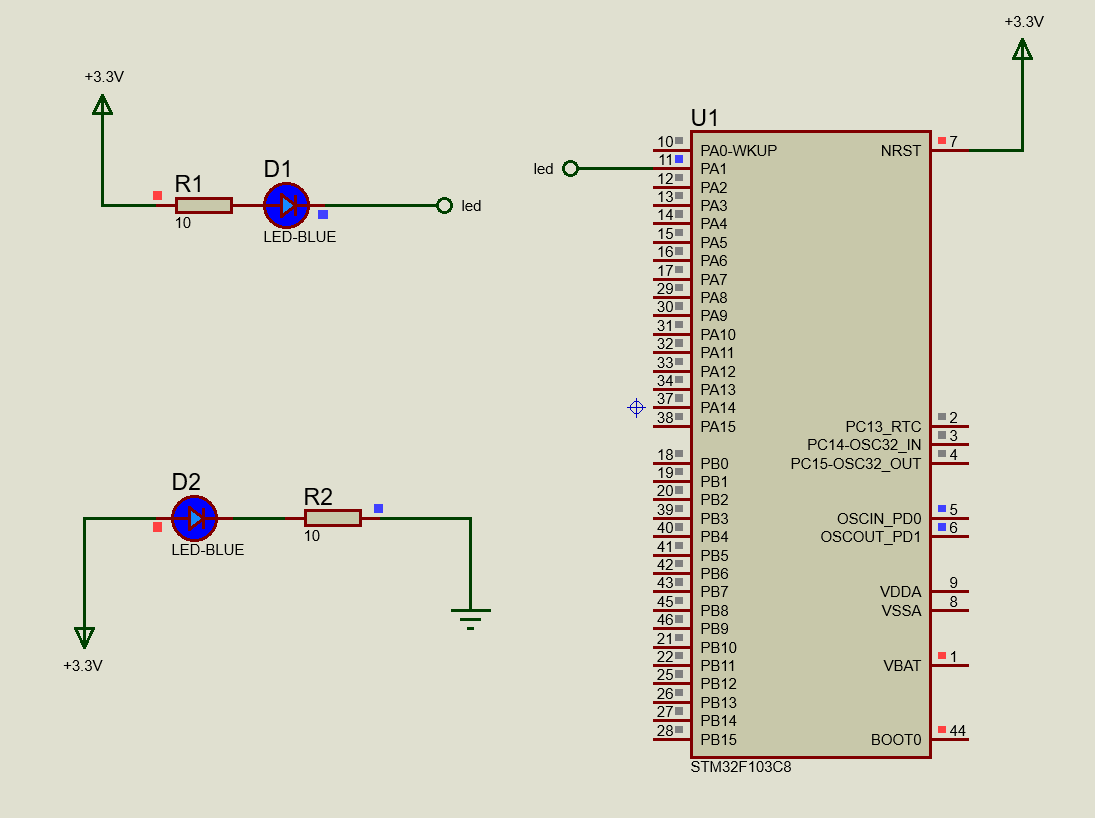

4.3.3 电路连接

按以下顺序连接电路：

1. 电源部分：

   • 3.3V电源连接STM32的VDD、VDDA引脚
   • GND连接STM32的VSS、VSSA引脚
   • 添加0.1uF电容到VDD和GND之间（可选，提高稳定性）

2. LED电路：

   3.3V → LED正极 → LED负极 → 电阻R1(10Ω) → PA1引脚


4.3.4 加载程序与仿真运行

1. 双击STM32F103C8芯片，打开属性窗口：
   • 「Program File」：选择Keil生成的.hex文件
   • 「Clock Frequency」：设置为8MHz（与STM32CubeMX中HSE输入频率一致）
2. 点击Proteus左下角「Run Simulation」按钮
3. 观察LED是否按30ms周期闪烁

4.4 常见问题与解决方法

1. LED不亮：

   • 检查电阻值是否太小（建议仿真用10Ω，实际用220Ω）
   • 验证GPIO初始化代码是否正确
   • 检查电路连接是否正确

2. 编译错误：

   • 检查Keil工程配置，确保选择正确的芯片型号
   • 确保所有头文件路径正确

3. 仿真运行失败：

   • 检查Proteus中STM32的时钟频率设置
   • 验证HEX文件路径是否正确

五、实验结果

1. 工程配置验证：STM32CubeMX生成的初始化代码无配置冲突
2. 代码编译验证：Keil5编译无错误警告，HEX文件生成正常
3. 仿真功能验证：Proteus仿真电路中，LED以60ms周期稳定闪烁
4. 实际硬件验证（可选）：开发板上LED闪烁频率与仿真结果一致

六、实验总结与拓展

6.1 核心知识点总结

• STM32CubeMX配置：时钟树配置、GPIO模式选择
• Keil开发流程：工程管理、代码编写、编译调试
• Proteus仿真：电路搭建、程序加载、功能验证
• GPIO控制：推挽输出模式、电平控制、延时函数使用

6.2 工程思维培养

通过本实验，掌握了嵌入式开发的标准流程：

需求分析 → 硬件设计 → 软件配置 → 代码编写 → 仿真验证 → 硬件调试

6.3 拓展练习

1. 多LED控制：添加PB0、PB1引脚控制多个LED
2. 流水灯效果：实现LED依次点亮的效果
3. 按键控制：添加按键控制LED开关
4. 定时器中断：使用TIM2定时器中断替代HAL_Delay()
5. PWM调光：使用PWM控制LED亮度

6.4 进阶代码示例（定时器中断方式）

// 在main.c中添加以下代码
// 开启定时器中断
HAL_TIM_Base_Start_IT(&htim2);

// 定时器中断回调函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  if(htim->Instance == TIM2)
  {
    HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_1); // 翻转PA1电平
  }
}

七、资源下载

• STM32CubeMX
• Keil MDK-ARM
• Proteus

---

版权声明：本文为原创教程，转载请注明出处。适用于嵌入式初学者学习使用，如有疑问可在评论区留言讨论。

注意事项：

1. 实际硬件开发时注意电源极性，避免短路
2. LED限流电阻选择要合理，防止电流过大损坏LED或MCU引脚
3. 仿真与实物可能存在差异，建议先用仿真验证逻辑，再上实物调试

更新日志：

• V1.0 初始版本：基础GPIO控制LED闪烁
• V1.1 更新说明：添加实际硬件连接注意事项

联系作者：如有技术问题，可在CSDN博客留言或私信联系。
