一、芯片核心定位

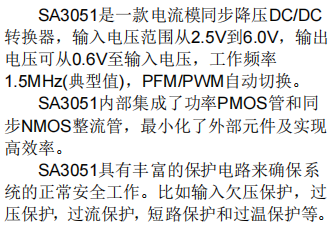

SA3051是一款高性能电流模式同步降压DC/DC转换器,集成功率MOS管和同步整流管,具备完整的保护功能和PFM/PWM自动切换机制,专为空间受限的便携式设备和智能硬件提供高效的电源解决方案。
在这里插入图片描述


二、关键电气参数详解


电源电压特性:

  • 输入电压范围:2.5V至6.0V
    适应单节锂电池、USB电源等多种供电场景。

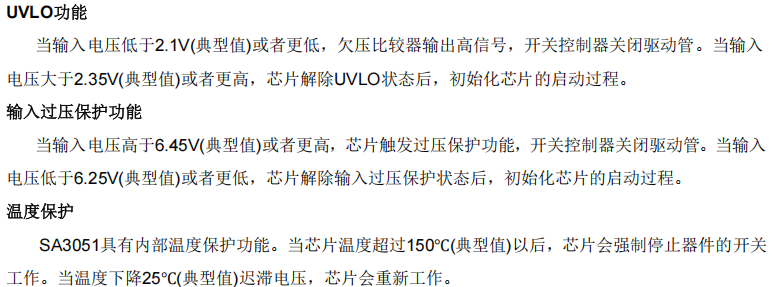

  • 输入欠压保护:2.35V开启,2.15V关断
    防止电池过放,确保系统在安全电压下工作。
  • 输入过压保护:6.45V触发,6.25V恢复
    保护芯片免受异常高压损坏。
    在这里插入图片描述

输出电压特性:

  • 反馈基准电压:0.6V±2.0%
    精密基准源确保输出电压精度,温度稳定性优良。
  • 输出电压范围:0.6V至VIN
    通过外部电阻灵活设置所需输出电压。
  • 输出电压公式:VOUT = 0.6V × (1 + R1/R2)
    简单直观的输出电压配置方法。
    在这里插入图片描述

功率输出能力:

  • 连续输出电流:1.2A典型值
    满足大多数便携设备的功率需求。

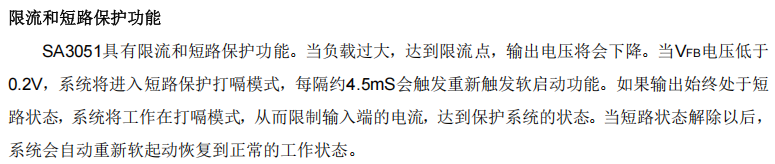

  • 峰值限流保护:1.5A典型值
    防止过载损坏,提高系统可靠性。
  • 功率管导通电阻:PMOS 0.2Ω,NMOS 0.15Ω
    低导通损耗确保高效率转换。
    在这里插入图片描述

开关特性:

  • 工作频率:1.5MHz典型值
    高频开关支持使用小体积电感和电容。
  • 软启动时间:0.3ms典型值
    防止启动冲击电流,确保平滑上电。
  • 自动模式切换:PFM/PWM根据负载自动切换
    轻载时PFM模式提高效率,重载时PWM模式保证性能。
    在这里插入图片描述

效率特性:

  • 峰值效率:高达94%
    在VOUT=3.3V,IOUT=500mA条件下实测。

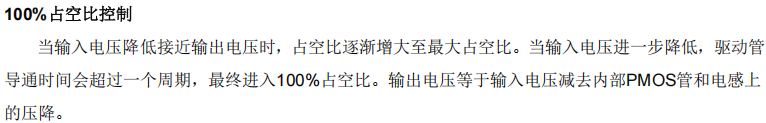

  • 低压差工作:支持100%占空比
    输入电压接近输出电压时仍能正常工作。
    在这里插入图片描述

三、芯片架构与工作原理


电流模式控制架构:

  • 采用先进的电流模式控制技术,通过监测电感电流实现快速动态响应和精确的过流保护。

同步整流技术:

  • 集成低导通电阻的同步整流NMOS管,替代传统肖特基二极管,显著降低导通损耗。

智能模式切换:

  • 根据负载电流自动在PFM断续模式和PWM连续模式间切换,实现全负载范围内的高效率。
    在这里插入图片描述

完整保护机制:

  • 输入欠压锁定(UVLO)
  • 输入过压保护(OVP)
  • 过流保护(OCP)
  • 短路保护(SCP)
  • 过温保护(OTP)
    在这里插入图片描述
    在这里插入图片描述

四、应用设计要点


输出电压设置:

  • 通过FB引脚外部分压电阻精确设定输出电压,建议使用1%精度电阻以确保输出精度。

电感选择:

  • 推荐使用2.2μH功率电感饱和电流需大于1.5A,直流电阻应小于100mΩ。

输入输出电容:

  • 输入电容:10μF陶瓷电容,靠近VIN引脚
  • 输出电容:10μF低ESR陶瓷电容
  • FB补偿电容:47pF用于环路稳定

PCB布局规范:

  • 功率回路(VIN-SW-L- Cout)面积最小化
  • FB分压电阻紧靠芯片引脚
  • GND引脚通过多个过孔连接地平面
  • SW节点避免与其他敏感信号平行走线

热管理设计:

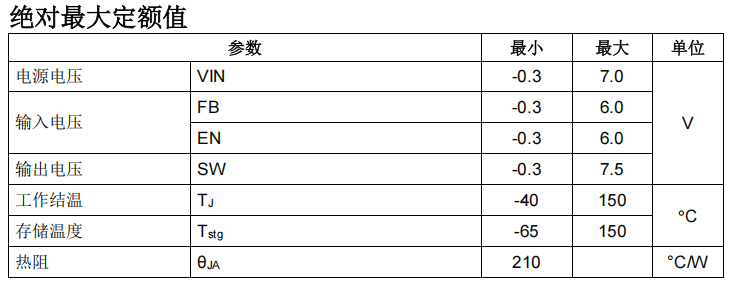

  • 芯片热阻θJA=210°C/W
  • 需依靠PCB铜箔提供足够散热
  • 连续大电流应用时应增加铜箔面积
    在这里插入图片描述

五、典型应用场景


智能硬件设备:

  • 为物联网终端、智能穿戴设备提供高效紧凑的电源解决方案。

便携式电子产品:

  • 在移动电源、数码产品中实现高效的电池电压转换。

工业控制系统:

  • 为工业传感器、控制器提供稳定的低压电源。

通信模块:

  • 在4G/5G模块、Wi-Fi模块中提供干净的电源轨。

医疗电子设备:

  • 在便携医疗设备中提供低噪声、高可靠的电源转换。

六、调试与故障处理


常见问题分析:

  • 输出电压不稳:
    检查FB分压电阻精度,验证环路补偿电容,优化PCB布局。
  • 效率偏低
    确认电感选型是否合适,检查功率回路布局,验证开关波形。
  • 启动异常:
    检查EN信号时序,验证软启动功能,监测输入电压质量。
  • 保护功能误触发:
    检查负载特性,验证保护阈值,优化散热设计。
  • EMI超标:
    优化SW节点布局,添加适当的滤波电路,检查接地质量。

七、设计验证要点


  • 负载调整率测试:
    在0-1.2A负载范围内测试输出电压变化,验证负载调整能力。
  • 线性调整率测试:
    在2.5V-6V输入范围内测试输出电压稳定性。
  • 瞬态响应测试:
    验证负载在10mA-1A阶跃变化时的响应特性。
  • 效率曲线测试:
    在不同负载条件下测量效率,确认自动模式切换效果。
  • 温度测试:
    在全功率工作条件下监测芯片温升,评估散热设计。
  • 保护功能验证:
    逐一测试各项保护机制的触发和恢复特性。

八、总结


SA3051通过其高度集成的同步降压架构、智能的PFM/PWM模式切换和完善的多重保护功能,为便携式设备提供了优异的电源解决方案。其2.5V-6V的宽输入电压范围适应多种电池应用场景,1.2A的输出能力满足大多数便携设备需求,1.5MHz的高开关频率支持使用小型化外围元件。在实际设计中,合理的电感电容选型、优化的PCB布局和恰当的保护参数设置是确保系统性能的关键

文档出处
本文基于矽塔科技SA3051芯片数据手册V0.1版本整理编写,结合同步降压电源设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准,建议在实际应用中充分测试验证。
