第一部分   电路的基本原理与组件

1.1零欧姆电阻的 12 种作用
调试:在电路中没有任何功能,只是在 PCB 上为了调试方便或兼容设计等原因。
跳线:可以做跳线用,如果某段线路不用,直接不贴该电阻即可
参数匹配:在匹配电路参数不确定的时候,以 0 欧姆代替,实际调试的时候,确定参数,再以具体数值的元件代替。
测试耗电流:想测某部分电路的耗电流的时候,可以去掉 0ohm 电阻,接上电流表,这样方便测耗电流
1.2压敏电阻
定义:压敏电阻"是一种具有非线性伏安特性的电阻器件(无极性),主要用于在电路承受过压时
进行 电压钳位 ,吸收 多余的电 流以保护 敏感器 件。英文 名称叫“Voltage Dependent
Resistor”简写为“VDR”, 或者叫做“Varistor"。
工作原理:压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特征,当过电压出现在非线性压敏电阻两端时,压敏电阻可以将电压钳位在一个相对固定的电压值,从而实现对后级电路
的保护。
主要作用:压敏电阻主要应用于雷击、浪涌等的瞬态过电压保护
1.3电阻在电流检测中的应用
电流检测技术:电流检测技术常用于高压短路保护、电机控制、DC/DC 换流器、系统功耗管理、二次电池的电流管理、蓄电池管理等电流检测等场景。
电流检测技术分类:测量电流时,电流检测技术分为高端检测和低端检测。将测量电阻放在电源与负载之间的这种测量方法称为高端检测。将测量电阻放在负载和接地端之间的这种测量方法称为低端电流检测。
1.4电容器的这三种用途:
储能作用、去耦作用、耦合作用。
穿心电容主要应用:
穿心电容主要应用于:馈通滤波器、低通滤波器、EMI 滤波器、信号滤波器、滤波电容器、焊接
式馈通滤波器、螺纹式馈通滤波器。
1.5电感
差模电流与共模电流:
差模电流:在一对差分信号线上,大小相同,方向相反的一对信号,一般是电路中的工作电流,
对于信号线就是信号线与信号地线之间流动的电流。
共模电流:在一对差分信号线上,大小相同,方向相同的一对信号(或噪音)。在电路中,一般对
地噪音一般都是以共模电流的方式传输的,所以又称为共模噪声。
1.6二极管、三极管、mos 管相关

第二部分   嵌⼊式

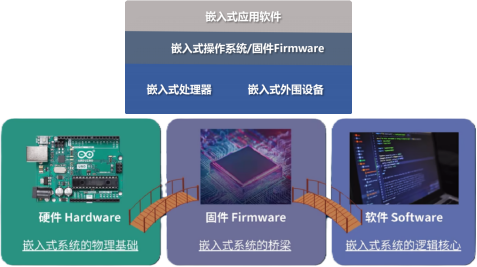

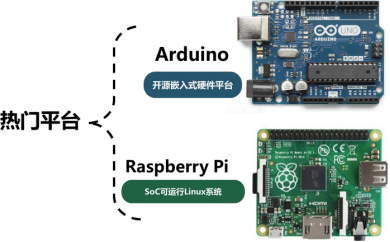

1.嵌入式组成:

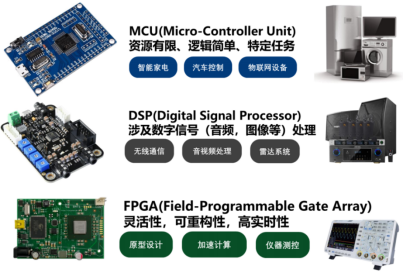

2.单⽚机(Microcontroller, MCU)

单⽚机是⼀种集成电路,它将微处理器核⼼与所需的内存(RAM、ROM)、输⼊/输出接⼝(I/O)、模数转换器(A/D 转换器)、数模转换器(D/A 转换器)、串⾏接⼝(如UART、SPI、I2C 等)等功能集成在

⼀块单独的芯⽚上。这种集成程度的提⾼带来的好处包括:尺⼨减⼩;功耗降低;成本降低;可靠性提⾼。

32 位嵌⼊式微处理器

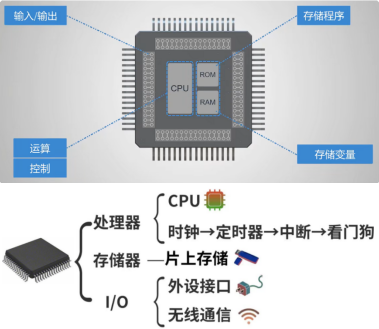

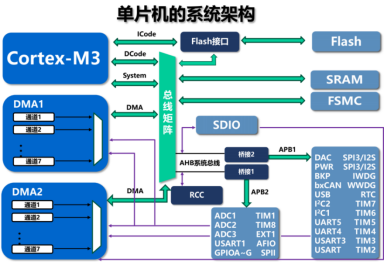

单⽚机的组成

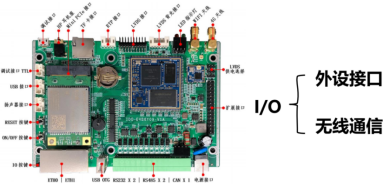

单⽚机的输⼊/输出(I/O)接⼝是单⽚机与外界通信的桥梁。它们允许单⽚机发送控制信号到外部设备(输出),以及从外部设备接收信号(输⼊)。

STM32 微控制器

STM32 微控制器(MCU)系列采⽤了ARM Cortex-M 体系结构。ARM Cortex-M 是⼀种 32 位的精简指令集计算机(RISC)体系结构,专⻔设计⽤于低功耗、实时嵌⼊式系统。

在STM32 系列中,常⻅的ARM Cortex-M 内核包括:

 ARM Cortex-M0: Cortex-M0 是ARM 的基本⼊⻔级内核,具有较低的功耗和成本,适⽤于低功耗、资源有限的应⽤。它提供了较为基本的指令集和外设集成。

 ARM Cortex-M3: Cortex-M3 是⼀种更强⼤的内核,具有较⾼的性能和更多的外设集成。它⽀持更复杂的应⽤和操作系统,具备较⼤的存储器地址空间和更多的调试和异常处理能⼒。

 ARM Cortex-M4: Cortex-M4 在Cortex-M3 的基础上增加了数字信号处理(DSP)扩展指令集和单精度浮点运算⽀持,使其适⽤于更多的信号处理和计算密集型应⽤。

 ARM Cortex-M7: Cortex-M7 是ARM Cortex-M 系列中性能最强⼤的内核。它具有更⾼的时钟频率、更⾼的指令执⾏效率和更丰富的外设集成。Cortex-M7 可应对更复杂的实时应⽤和⾼性能计算需求。

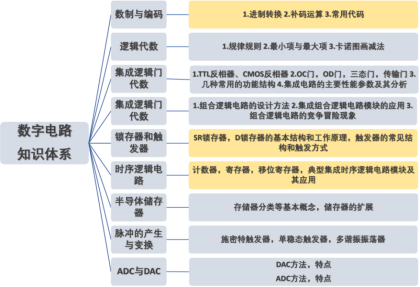

数电基础

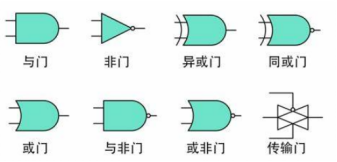

⻔电路

基本⻔电路

⾮⻔(NOT Gate)

与⻔(AND Gate)

或⻔(OR Gate)

或⻔有两个或更多输⼊,只要⾄少有⼀个输⼊为⾼电平,输出就为⾼电平。

异或⻔(XOR Gate)同为 0,异为 1

触发器的结构

地址位带

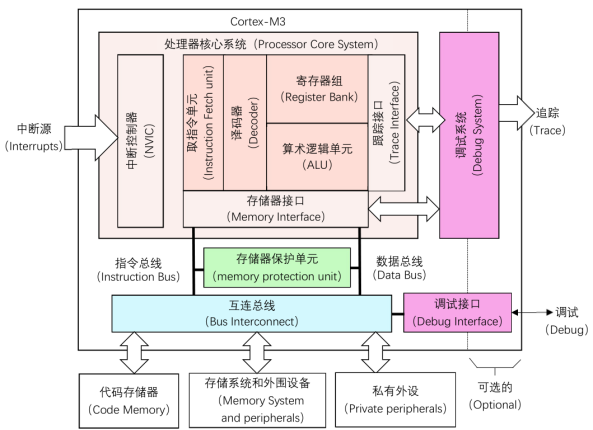

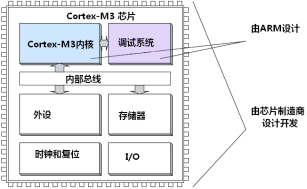

Cortex-M3 架构

Cortex-M3 是⼀个 32 位处理器内核。内部的数据路径是 32 位的,寄存器是 32 位的,存储器接⼝也是

32 位的。

 内核:Cortex-M3 是⼀个 32 位的处理器内核。

  数据路径:能够在⼀个周期内同时处理、传输或操作 32 位的数据。


 寄存器:Cortex-M3 的通⽤寄存器是 32 位的,包括程序计数器、堆栈指针和状态寄存器等。

  存储器接⼝:存储器接⼝也是 32 位的,意味着它在访问内存时能够⼀次读写 32 位数据。

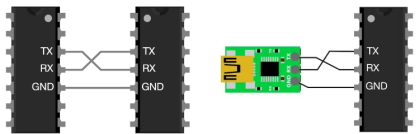

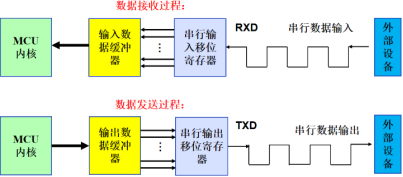

串⼝通信

数据格式

在串⾏通信中,数据是按照⼀个定义好的帧结构发送的,这个结构通常包括:

 起始位:数据帧的开始标志,当⼀个⾼电平到低电平(逻辑 0),告诉接收设备⼀个新的数据帧开始。

  数据位:紧随起始位之后的是数据位,通常是 8 位(⼀个字节),⽤来表示实际的数据内容。对于

ASCII 字符 A ,其ASCII 码是 65,⼆进制表示为 (在数据帧中反过来 )。

数据格式

在串⾏通信中,数据是按照⼀个定义好的帧结构发送的,这个结构通常包括:

 起始位:数据帧的开始标志,当⼀个⾼电平到低电平(逻辑 0),告诉接收设备⼀个新的数据帧开始。

  数据位:紧随起始位之后的是数据位,通常是 8 位(⼀个字节),⽤来表示实际的数据内容。对于

ASCII 字符 A ,其ASCII 码是 65,⼆进制表示为 (在数据帧中反过来 )。

C 语言基础

1、 语言排行榜C——java——objective-C

2、 进制:

进制:进位机制。用普通的话讲,应该为人为的定义一种度量来标识一样东西。计算机常用的进制有:十进制、二进制、八进制和十六进制。

Ø  十进制:0-9(十个指头)(进制表示基数:10)

Ø  二进制:0,1(基数为 2)

Ø  八进制:0-7(基数为 8)

Ø  十六进制:0-9,A-F(基数为 16)

可以有很多进制,比如分钟为 60 进制等等。

基本数据类型

记忆基本数据类型的时候,这样记——三大类:

Ø  字符:

(关键字)char :字符型  占字节:1 = 8 位 写得出来的都是字符’1’ ‘2’ ‘A’ 。对应十进制 0~255 之间任意 任意一个数都可以表示,但是>256 的不能存储。

Ø  整型:

(关键字)short 短整型 : 字节:2 = 16 位 0~65535

(关键字)int 整型 : 字节:4 = 32 位 0~2^33-1

(关键字)long 长整形 : 字节:8 或 4(C 语言没有给一个明确的数字,而是这样定义的,long 型的数不小于 int 型的数。Int 型的数不小于 short 型的数)

Ø  浮点:

(关键字)float 单精度浮点型 : 字节:4

(关键字)double 双精度浮点型 : 字节:8

 常量

不可改变的量。

如: 719,‘A’‘a’等等。

7、 变量

变量:变量相当于一个容器或位置.

//定义一个变量

//整型

int num1 = 10;

//短整型

short s1=111;

//长整型

long l1=123456789;

//浮点型(单精度)

float f1=1.2;

//浮点型(双精度)

double d1=2.22;

//字符型

char c1= '1';

赋值运算符:=   可以给一个变量赋值。

//赋值运算符:=,可以给一个变量赋值。

//交换两个变量中的值。

int number1=10; int number2=20;

//备另一个变量,用于临时存放

int temp=0;

printf("number1:%d \n",number1); printf("number2:%d \n",number2)

temp=number1; number1=number2; number2=temp

printf("number1:%d \n",number1); printf("number2:%d \n",number2);

算术运算符

算数运算符,主要是看什么,主要是看+,-,*,/  ,++,--,这几个运算符的用法,+,-,*就不说了,/(除法)主要是要看除数不能为 0,虽然计算机不报错(因为语句都符合 C 语言的标准,程序会执行。) 但是在运行后,给出的结果不正确。

++和—运算比较特殊,应该这样记:++在前则先++,++在后则后++。--和++一样。

//n1=30

int n1 = 10+20;

//n2=40;

int n2 = n1+10;
