案例分享：基于 TinyPiXOS 实现温湿度实时监控系统

一、项目概述与平台介绍

本项目是一个基于TinyPiXOS开发的温湿度实时监控系统，旨在通过传感器采集环境温湿度数据，经处理后以可视化方式实时展示，并提供超阈值警告功能。系统支持数据的实时更新、曲线绘制、设备状态监控等核心功能，适用于需要实时掌握环境温湿度变化的场景（如实验室、温室、仓储等）。

TinyPiXOS 是国产自主研发的轻量级移动嵌入式设备桌面操作系统，TinyPiXOS 旨在提供一个独立可控、架构轻量且高度定制化的嵌入式桌面操作系统开发平台。

• 官网：https://www.tinypixos.com/
• 开源代码仓库：https://gitee.com/organizations/tinypixos/projects

二、技术架构

系统采用模块化设计，主要分为传感器数据采集层、数据处理层、UI 展示层三大模块，各模块职责清晰、低耦合，确保系统稳定高效运行。

1. 传感器数据采集层

功能：通过串口与外部温湿度传感器通信，实时读取原始数据并解析。

核心类：

• SerialPort：封装串口操作（打开、关闭、读取数据），管理串口文件描述符和数据缓冲区。
• SensorReader：启动独立线程（readerThread）执行readLoop循环，通过SerialPort读取串口数据，调用processSensorData解析数据并传递给数据处理层。

2. 数据处理层

功能：负责数据的存储、缓存、查询及持久化（文件读写），保证线程安全。

核心类：

• DataProcessor：维护dataBuffer作为数据缓冲区，通过互斥锁（dataMutex）保证多线程下的数据安全。提供addData（添加数据）、getLatestData（获取最新 n 条数据）、saveToFile/loadFromFile（数据持久化）等接口。

• SensorData：数据结构，包含温度（temperature）、湿度（humidity）、时间戳（timestamp）和有效性标志（isValid）。

3. UI 展示层

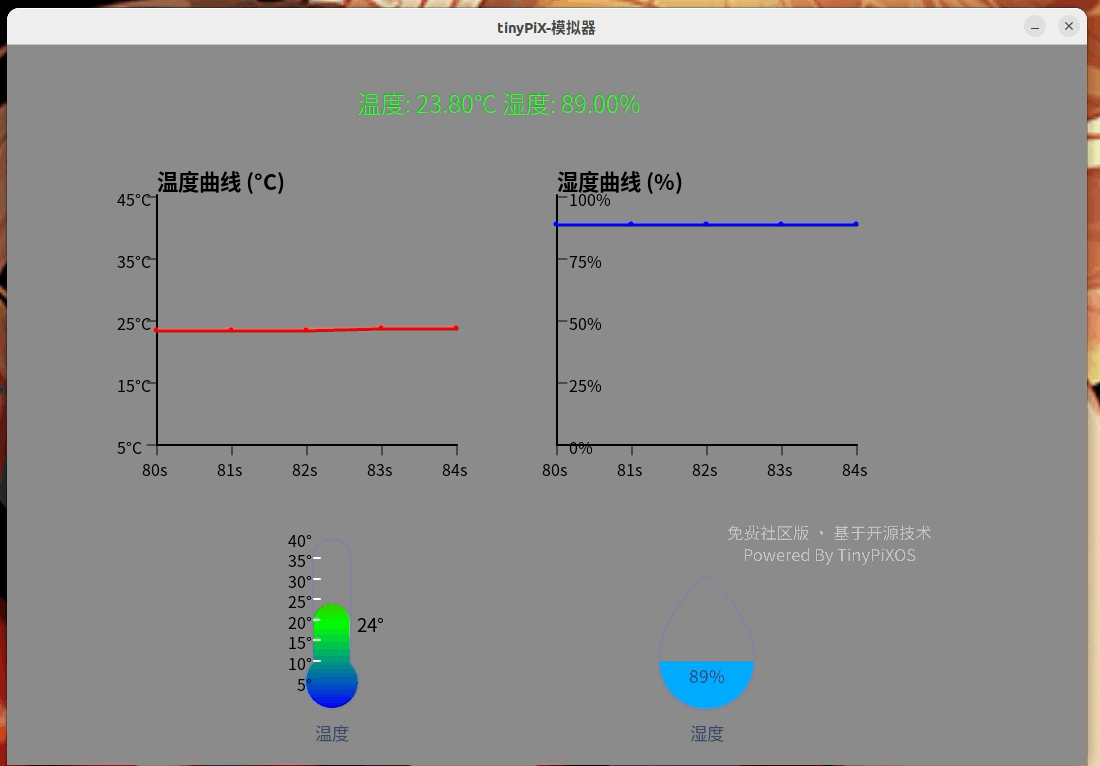

功能：通过图形界面展示温湿度数据，包括实时数值、曲线趋势、温湿度计控件及警告信息。

核心组件：

• MainWindowService：主窗口类，负责初始化 UI 组件（曲线绘图区、温湿度计、标签）、启动定时更新线程，协调数据展示逻辑。
• PlotWidget：绘图组件，绘制温湿度曲线及坐标轴刻度，通过独立线程（updateThread）每秒更新数据点并刷新曲线。
• TpTemperatureWidget/TpHumidityWidget：温湿度计控件，通过onPaintEvent绘制自定义图形（温度计/水滴形状），支持颜色渐变填充和数值显示。
• 标签控件（Label_1/Label_2）：显示实时温湿度数值及超阈值警告（温度 ≥30℃ 或 ≤5℃ 时触发）。

三、核心功能说明

1. 数据采集与解析

• 传感器通过串口（默认/dev/ttyACM0，波特率 9600）发送数据，SensorReader的readLoop循环调用SerialPort::readLine读取数据，解析后通过DataProcessor::addData存入缓冲区。
• 支持数据有效性校验（SensorData::isValid），确保无效数据不参与展示。

2. 数据处理与持久化

• 数据缓冲区（dataBuffer）存储历史数据，支持获取最新 n 条数据（getLatestData）供 UI 展示曲线。

3. 可视化展示

• 曲线绘图：PlotWidget通过tempToY/humiToY将温湿度值映射为 Y 坐标，绘制折线图（温度用红线，湿度用蓝线），并实时更新坐标轴刻度标签（时间轴以秒为单位）。
• 温湿度计控件：
  • 温度计（TpTemperatureWidget）：绘制柱状图形，根据温度值通过颜色渐变（蓝 → 绿 → 红）直观展示温度高低。
  • 湿度计（TpHumidityWidget）：绘制水滴形状，通过填充高度反映湿度百分比，支持蓝色渐变填充。
• 实时数值与警告：Label_1显示当前温湿度，Label_2在温度超阈值时显示警告（高温红色、低温蓝色）。

四、关键代码分析

1. 打开串口

bool SerialPort::open(const std::string& port, int baudrate) {
    // 打开串口（使用类内fd）
    fd = ::open(port.c_str(), O_RDWR | O_NOCTTY | O_SYNC);
    if (fd < 0) {
        std::cout << "无法打开串口: " << port << std::endl;
        return false;
    }
    // 配置串口（波特率、数据格式等）
    struct termios tty;
    memset(&tty, 0, sizeof(tty));
    if (tcgetattr(fd, &tty) != 0) {
        std::cout << "获取串口属性失败" << std::endl;
        return false;
    }
    // 设置波特率（示例为9600）
    cfsetospeed(&tty, B9600);
    cfsetispeed(&tty, B9600);
    // 8位数据位，无奇偶校验，1位停止位
    tty.c_cflag = (tty.c_cflag & ~CSIZE) | CS8;
    tty.c_cflag &= ~PARENB;
    tty.c_cflag &= ~CSTOPB;
    tty.c_cflag &= ~CRTSCTS;
    tty.c_cflag |= (CLOCAL | CREAD);
    // 禁用规范模式和特殊处理
    tty.c_lflag &= ~ICANON;
    tty.c_lflag &= ~(ECHO | ECHOE | ISIG);
    tty.c_iflag &= ~(IXON | IXOFF | IXANY | INLCR | ICRNL);
    tty.c_oflag &= ~OPOST;
    // 超时设置
    tty.c_cc[VMIN] = 0;
    tty.c_cc[VTIME] = 5;
    if (tcsetattr(fd, TCSANOW, &tty) != 0) {
        std::cout << "设置串口属性失败" << std::endl;
        return false;
    }
    std::cout << "串口打开成功: " << port << std::endl;
    return true;
}

• 打开指定串口，配置波特率 9600、8 位数据位、无奇偶校验、1 位停止位等串口属性并设置超时，成功则输出提示并返回 true，失败则输出对应错误信息并返回 false。

2. 传感器数据读取

std::string SerialPort::readLine() {
    char buf[256];
    int bytesRead = ::read(fd, buf, sizeof(buf) - 1); //fd串口文件描述符
    if (bytesRead > 0) {
        buf[bytesRead] = '\0';
        buffer += buf;  // 临时缓冲区
        size_t newlinePos = buffer.find('\n');  // 查找换行符
        if (newlinePos != std::string::npos) {  // 找到完整行
            std::string line = buffer.substr(0, newlinePos);
            if (!line.empty() && line.back() == '\r') {
                line.pop_back();
            }
            buffer = buffer.substr(newlinePos + 1);
            return line;
        }
    }
    return "";
}

• 从串口文件描述符 fd 读取数据到 256 字节缓冲区，拼接至类内 buffer，查找换行符以提取完整行并去除末尾可能的回车符，更新 buffer 保留未提取数据，成功提取则返回完整行，否则返回空字符串

3. 处理读取到的传感器数据

void SensorReader::processSensorData(const std::string& data) {
    size_t t_pos = data.find("T:");  // 查找温度标识符
    size_t h_pos = data.find("H:");  // 查找湿度标识符

    if (t_pos != std::string::npos && h_pos != std::string::npos) // 确保数据格式正确
    {
        try {
            size_t t_end = data.find(',', t_pos);
            if (t_end != std::string::npos) {
                float temperature = std::stof(data.substr(t_pos + 2, t_end - t_pos - 2));   // 从温度标识符开始到逗号位置
                float humidity = std::stof(data.substr(h_pos + 2));     // 从湿度标识符开始到字符串末尾
                SensorData newData;                     // 创建新的传感器数据对象
                newData.temperature = temperature;      // 设置温度
                newData.humidity = humidity;            // 设置湿度
                newData.timestamp = std::time(nullptr); // 设置当前时间戳
                newData.isValid = true;                 // 设置数据有效性
                // 线程安全更新数据
                {
                    std::lock_guard<std::mutex> lock(dataMutex);
                    latestData = newData;
                    newDataAvailable = true;
                }
                dataProcessor.addData(newData); // 假设dataProcessor全局可用

                std::cout << "解析成功 - 温度: " << temperature << "°C, 湿度: " << humidity << "%" << std::endl;
            }
        } catch (const std::exception& e) {
            std::cout << "解析错误: " << e.what() << " 数据: " << data << std::endl;
        }
    } else {
        std::cout << "数据格式错误: " << data << std::endl;
    }
}

• 该函数接收字符串格式的传感器数据，查找并验证 “T:” 和 “H:” 标识符以确保格式正确，尝试解析出温度和湿度值后创建含时间戳且标记为有效的 SensorData 对象，通过互斥锁线程安全更新全局数据并添加至 dataProcessor，同时对格式错误或解析异常情况输出对应提示信息。

4. 添加数据到缓冲区

void DataProcessor::addData(const SensorData& data) {
    std::lock_guard<std::mutex> lock(dataMutex);  // 类内互斥锁
    dataBuffer.push_back(data);  // 类内数据缓冲区
}

• 通过类内互斥锁确保线程安全，将传入的 SensorData 对象添加到类内的数据缓冲区 dataBuffer 中。

5. 获取最新 n 条数据

std::vector<SensorData> DataProcessor::getLatestData(size_t n) {
    std::lock_guard<std::mutex> lock(dataMutex);
    if (n >= dataBuffer.size()) {
        return dataBuffer;  // 不足n条则返回全部
    }
    // 截取最后n条数据
    return std::vector<SensorData>(dataBuffer.end() - n, dataBuffer.end());
}

• 通过类内互斥锁确保线程安全，接收参数 n 并返回数据缓冲区 dataBuffer 中最后 n 条 SensorData 数据（若 n 不小于缓冲区大小则返回全部）。

6. 温度计的绘制

bool TpTemperatureWidget::onPaintEvent(TpPaintEvent *event)
{
    // 重置渐变
    painter->setBrush(TpBrush(Tp::NoBrush));

    // 绘制刻度线 温度范围：5℃（底部）~40℃（顶部），总温差35℃
    const int32_t minTemp = 5;
    const int32_t maxTemp = 40;
    const int32_t tickStep = 5;
    const int32_t totalTempRange = maxTemp - minTemp;
    const int32_t effectiveHeight = rectangleHeight;
    const float pixelPerDegree = static_cast<float>(effectiveHeight) / totalTempRange;
    // 1. 创建并配置刻度文本字体（不通过painter->font()，而是显式创建TpFont）
    TpFont tickFont;  // 独立的字体对象
    tickFont.setFontSize(12);  // 设置字体大小
    tickFont.setAntialias(TpFont::TINY_FONT_ANTIALIAS_GOOD);  // 可选：抗锯齿

    tickFont.setText("10°");
    int32_t textHeight = tickFont.pixelHeight();  // 获取文本总高度
    int32_t baselineOffset = 2;  // 字体基线偏移（根据实际字体微调，确保居中）

    painter->setPen(_RGB(255, 255, 255));  // 刻度线颜色

    // 内侧缩进距离（从圆柱体左侧边缘向内2px，确保在圆柱体内）
    const int32_t innerOffset = 2;
    // 刻度线长度（向圆柱体内侧延伸，如6px，不超出圆柱体）
    const int32_t tickLength = 6;

    for (int32_t temp = minTemp; temp <= maxTemp; temp += tickStep) {
        // 计算当前温度的Y坐标（5℃在底部，40℃在顶部）
        int32_t tempOffset = maxTemp - temp;
        int32_t posY = rectangleY + static_cast<int32_t>(tempOffset * pixelPerDegree);
        if (posY < rectangleY) posY = rectangleY;
        if (posY > circleCenterY) posY = circleCenterY;

        // 1. 处理5℃和40℃：仅显示数字，不显示刻度线
        if (temp == minTemp || temp == maxTemp) {
            TpString tempText = TpString::number(temp) + "°";
            tickFont.setText(tempText);
            int32_t textWidth = tickFont.pixelWidth();

            // 文本位置与中间刻度对齐（水平左移，垂直居中）
            int32_t textX = (rectangleX + innerOffset) - textWidth - 2;  // 与中间文本X对齐
            int32_t textY = posY - (textHeight / 2) + baselineOffset;    // 与刻度线位置居中对齐

            painter->drawText(tickFont, textX, textY, tempText);  // 仅绘制文本
            continue;  // 跳过刻度线绘制
        }

        // 2. 处理中间刻度（10℃~35℃）：显示刻度线和数字（保持不变）
        // 绘制刻度线
        int32_t tickStartX = rectangleX + innerOffset;
        int32_t tickEndX = tickStartX + tickLength;
        painter->drawLine(tickStartX, posY, tickEndX, posY);

        // 绘制数字（与刻度线对齐）
        TpString tempText = TpString::number(temp) + "°";
        tickFont.setText(tempText);
        int32_t textWidth = tickFont.pixelWidth();
        int32_t textX = tickStartX - textWidth - 2;
        int32_t textY = posY - (textHeight / 2) + baselineOffset;
        painter->drawText(tickFont, textX, textY, tempText);
    }
    // -------------------------- 当前温度值显示 --------------------------
    TpFont curTempFont;  // 当前温度文本的字体
    curTempFont.setFontSize(14);  // 可适当大于刻度字体
    TpString curTempText = TpString::number(static_cast<int32_t>(tempData->curTemperature)) + "°";
    curTempFont.setText(curTempText);
    int32_t curTextX = rectangleX + rectangleWidth + 5;
    int32_t curTextY = circleCenterY - (circleCenterY - rectangleY) / 2;
    painter->drawText(curTempFont, curTextX, curTextY, curTempText);  // 正确传参

    // 绘制标题文本
    tempData->minMaxTemptFont.setText(tempData->titleText);
    int32_t titleTextWidth = tempData->minMaxTemptFont.pixelWidth();
    int32_t titleTextHeight = tempData->minMaxTemptFont.pixelHeight();
    int32_t titleTextX = (width() - titleTextWidth) / 2.0;
    int32_t titleTextY = height() - titleTextHeight;
    painter->drawText(tempData->minMaxTemptFont, titleTextX, titleTextY);

    return true;
}

• 基于 TinyPiXOS 原有的 TpTemperatureWidget，在上面做了修改，更改了刻度和填充；上面只显示了更改的部分，从重绘渐变下面开始更改。
• 重置画笔刷后，绘制 5℃-40℃、步长 5℃ 的温度刻度（首尾仅显示温度文本，中间刻度同时显示刻度线和文本），配置对应字体与坐标，显示当前温度值及控件标题文本，最终返回 true。

7. 计时器

void MainWindowService::timerThreadFunc()
{
    while (isRunning_) {  // 循环直到运行标志为false
        // 休眠1秒（1000毫秒）
        std::this_thread::sleep_for(std::chrono::milliseconds(1000));
        // 调用数据更新函数
        updateSensorData();
    }
}

• 在 isRunning为 true 时持续循环，每休眠 1 秒调用一次 updateSensorData 函数更新传感器数据，直至 isRunning为 false 时停止，从而实现实时更新。

9. 数据更新

void MainWindowService::updateSensorData()
{
    auto latestData = dataProcessor.getLatestData(1);
    if (!latestData.empty()) {
        const auto& data = latestData[0];
        if (data.isValid) {
            std::stringstream ss;
            ss << std::fixed << std::setprecision(2);
            ss << "温度: " << data.temperature << "°C "
               << "湿度: " << data.humidity << "%";
            Label_1->setText(ss.str().c_str());

            // 更新温度计显示
            tempWidget_->setValue(static_cast<int32_t>(round(data.temperature)));
            // 更新湿度计显示
            humiWidget_->setValue(static_cast<int32_t>(round(data.humidity)));

            if(data.temperature >= 30.0){
                Label_1->font()->setFontColor(_RGBA(255, 0, 0, 255), 0); // 红色
                Label_2->font()->setFontColor(_RGBA(255, 0, 0, 255), 0); // 红色
                Label_2->setText("温度过高警告！");
            } else if(data.temperature <= 5.0){
                Label_1->font()->setFontColor(_RGBA(0, 0, 255, 255), 0); // 蓝色
                Label_2->font()->setFontColor(_RGBA(0, 0, 255, 255), 0); // 蓝色
                Label_2->setText("温度过低警告！");
            } else {
                Label_1->font()->setFontColor(_RGBA(0, 255, 0, 255), 0); // 白色
                Label_2->setText(" ");
            }
        } else {
            Label_1->setText("数据无效");
        }
    } else {
        Label_1->setText("暂无数据");
    }
    Label_1->update();
    Label_2->update();
}

• 从 dataProcessor 获取最新 1 条传感器数据，若数据有效则格式化显示温湿度到 Label_1、更新温湿度计控件值，并根据温度是否 ≥30℃（红色高温警告）或 ≤5℃（蓝色低温警告）设置标签字体颜色与警告文本（正常时为绿色字体且清空警告），数据无效时显示 “数据无效”、无数据时显示 “暂无数据”，最后更新两个标签。

10. 将 ui 添加到主窗口上

MainWindowService::MainWindowService()
    : isRunning_(true)
{
    setStyleSheet(applicationDirPath() + "/../data/style.css"); // 设置样式表路径（确保路径正确）
    setBackGroundColor(_RGB(128, 128, 128));           // 设置背景颜色为灰色

    // 绘图组件
    PlotWidget* plot = new PlotWidget(this);
    plot->setRect(0, 0, this->width(), this->height());  // 设置绘图区域大小为主窗口大小

    // 绘制温度计和湿度计
    tempWidget_ = new TpTemperatureWidget(this);  // 父窗口为主窗口
    tempWidget_->setRange(5, 40);  // 温度范围5~40℃（符合之前设置）
    tempWidget_->setColorList({_RGB(0,0,255), _RGB(0,255,0), _RGB(255,0,0)});  // 蓝→绿→红渐变
    tempWidget_->setLineWidth(2);  // 加粗线条（刻度更清晰）
    tempWidget_->setFixedSize(200, 220);  // 控件大小150x200
    // 计算位置：X=温度折线图X起点 +（折线图宽度-温度计宽度）/2（居中）；Y=温度折线图底部 + 20（间距）
    int tempX = AXIS_LEFT_X + (PLOT_WIDTH - 150) / 2;  // 温度折线图X起点为AXIS_LEFT_X，宽度PLOT_WIDTH
    int tempY = AXIS_BASE_Y + 80;  // 温度折线图底部Y为AXIS_BASE_Y，下方80像素
    tempWidget_->move(tempX, tempY);  // 新位置

    // 3. 创建并初始化湿度计（湿度80%）
    humiWidget_ = new TpHumidityWidget(this);  // 父窗口为主窗口
    humiWidget_->setRange(0, 100);  // 湿度范围0~100%
    humiWidget_->setColorList({_RGB(0, 160, 255)});  // 固定蓝色（突出填充面积）
    humiWidget_->setLineWidth(2);   // 加粗轮廓
    humiWidget_->setFixedSize(120, 180);  // 控件大小120x180
    // 计算位置：X=湿度折线图X起点 +（折线图宽度-湿度计宽度）/2（居中）；Y=湿度折线图底部 + 20（间距）
    int humiX = AXIS_RIGHT_X + (PLOT_WIDTH - 120) / 2;  // 湿度折线图X起点为AXIS_RIGHT_X，宽度PLOT_WIDTH
    int humiY = AXIS_BASE_Y + 120;  // 湿度折线图底部Y为AXIS_BASE_Y，下方120像素
    humiWidget_->move(humiX, humiY);  // 新位置

    //实时显示温湿度Label
    Label_1 = new TpLabel(this);
    Label_1 ->font()->setFontColor(_RGBA(255, 255, 255, 255), 0);
	Label_1 ->font()->setAntialias(TpFont::TINY_FONT_ANTIALIAS_GOOD);
	Label_1 ->font()->setFontWeight(TpFont::TINY_FONT_WEIGHT_ULTRALIGHT);
	Label_1 ->font()->setFontSize(18);
	Label_1 ->setRect(350, 40, 300, 30);
	Label_1 ->setVisible(true);
	Label_1 ->update();

    // 温度警告Labe2
    Label_2 = new TpLabel(this);
    Label_2 ->font()->setFontColor(_RGBA(255, 255, 255, 255), 0);
	Label_2 ->font()->setAntialias(TpFont::TINY_FONT_ANTIALIAS_GOOD);
	Label_2 ->font()->setFontWeight(TpFont::TINY_FONT_WEIGHT_ULTRALIGHT);
	Label_2 ->font()->setFontSize(18);
	Label_2 ->setRect(350, 70, 300, 30);
	Label_2 ->setVisible(true);
	Label_2 ->update();

    // 初始化并启动传感器读取器（关键添加）
    bool initSuccess = sensorReader.initialize("/dev/ttyACM0", 9600);  // 端口可能需要根据实际设备修改
    if (initSuccess) {
        sensorReader.start();  // 启动读取线程
    } else {
        Label_1->setText("传感器初始化失败");
        Label_1->update();
    }

    //启动定时线程（1秒更新一次）
    timerThread_ = std::thread(&MainWindowService::timerThreadFunc, this);
}

• isRunning为 true，设置主窗口样式表与灰色背景，创建并配置 PlotWidget、温度范围 5~40℃ 且蓝绿红渐变的 TpTemperatureWidget、湿度范围 0~100% 且固定蓝色的 TpHumidityWidget（均指定大小与位置），初始化显示温湿度的 Label_1 和温度警告 Label_2（配置字体相关属性），尝试初始化 /dev/ttyACM0 端口、波特率 9600 的传感器读取器（成功则启动读取线程，失败则在 Label_1 提示），最后启动 1 秒更新一次的定时线程 timerThread。

• 温湿度的折线图

五、总结

本项目实现了温湿度数据的实时采集、处理、可视化展示及警告功能，模块化设计保证了系统的可维护性和可扩展性。通过多线程与线程安全机制，平衡了数据实时性与 UI 流畅性，可作为环境监控类应用的基础框架进一步扩展。

---

本文由开发者联盟成员提供，原文地址：
https://blog.csdn.net/twistzz_4/article/details/154589314

源码获取。
