MI SENSOR API

1. 概述¶

---

1.1. 模块说明¶

MI_SENSOR模块是具体sensor驱动和其他模块之间软件中间层，负责为不同的sensor驱动提供统一的函数实现和调用接口。它将不同sensor的共性行为进行抽象统一后使得上层应用可以无需关注底层sensor drvier具体实现，基于MI_SENSOR模块的不同api，app可以调用到底层sensor驱动的对应实现，能够使能sensor，获取sensor接口信息,调整分辨率和帧率等操作。

关键词说明：

• Pad

  Sensor 硬件插口位置。

• Plane

  Pad 下的通道名称。

• Res

  Resolution 分辨率简称。

• Orien

  确定方向， 设置sensor 水平和竖直方向镜像。

• VC

  Virtual Channel 虚拟通道。

---

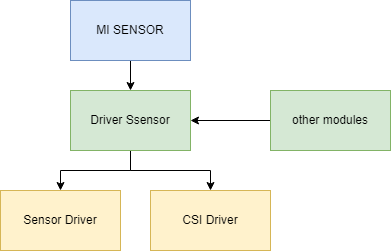

1.2. 基本结构¶

sensor driver在insmod的时候通过驱动参数chmap注册到指定位置后，MI_SENSOR的api就可以通过对应的sensor padId获取到对应位置注册的sensor driver指针。 app可以通过MI_SENSOR提供的api访问指定的sensor driver内的具体实现函数，MI其他模块也会通过MI_SENSOR内部的api对不同pad的sensor进行操作。

---

1.3. 功能介绍¶

MI_SENSOR支持以下功能：

1. 使能sensor

2. 获取和设置sensor的分辨率

3. 获取对应pad的sensor信息

4. 获取和设置fps

5. 获取和设置当前mirror或flip的状态

6. 获取和设置HDR mode

---

1.4. 应用场景¶

MI_SENSOR目前可应用于以下场景，都支持基于MI_SENSOR api提供的API接口进行开发

1. Pure linux场景

2. Pure rtos场景

3. Dualos场景

---

1.5. 芯片差异¶

MI_SENSOR模块在不同chip之间的差异主要包括支持的接口类型数和mclk频率。

1.5.1. Souffle¶

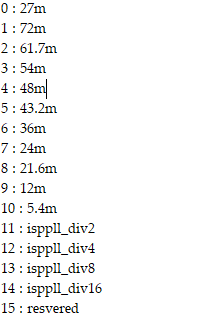

• mclk支持的频率：



• sensor接口支持情况：

  支持接口类型	使用sensor pad
  BT656	0、1
  BT1120	0
  MIPI	0、1、2、3

1.5.2. Iford¶

• mclk支持的频率：



• sensor接口支持情况：

  支持接口类型	使用sensor pad
  MIPI	0、2

1.5.3. Pcupid¶

• mclk支持的频率：



• sensor接口支持情况：

  支持接口类型	使用sensor pad
  BT656	0
  parallel	0
  MIPI	0、2

---

1.6. 工作原理¶

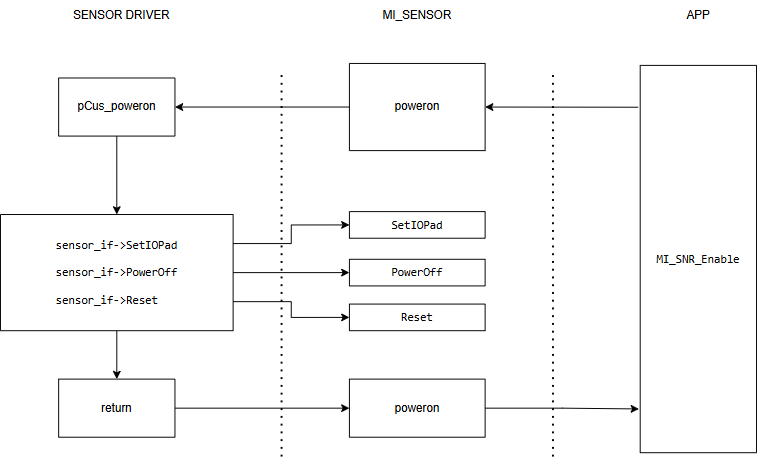

MI_SENSOR本身为软件中间层，不涉及硬件相关工作原理，下面以MI_SNR_Enable调用过程讲述MI_SENSOR的实际作用。

上层应用调用MI_SNR_Enable接口时，MI_SENSOR层会根据具体的pad ID找到对应sensor driver的poweron函数。poweron函数内部也会调用MI_SENSOR提供的sensorif api并根据不同sensor的上电时序在具体实现上进行调整。函数执行完成后返回对应执行结果到MI_SENSOR层，最后返回给MI_SNR_Enable。

---

1.7. 开发流程¶

MI_SENSOR的API实现依赖底层具体的Sensor Driver，因此在使用MI_SENSOR api进行开发时，应该先完成sensor driver的开发。 具体可以参考：

• SENSOR 使用参考

• Sensor_Porting

1.7.1 编译配置¶

1. 进入alkaid project根目录，make menuconfig



2. 回车键进入Sdk Config子选项



3. 回车键进入Interface Compile Config子选项



4. 空格键选中sensor子模块，并重新编译project

   编译完成将在sdk/interface/src/sensor下生成 mi_sensor.ko， 同时将mi_sensor.h和mi_sensor_datatype.h release到 project/release 目录， 在pure linux环境下会默认打包进入images，在dualos环境下默认不打包，需要手动编译并安装。

1.7.2 接口调用¶

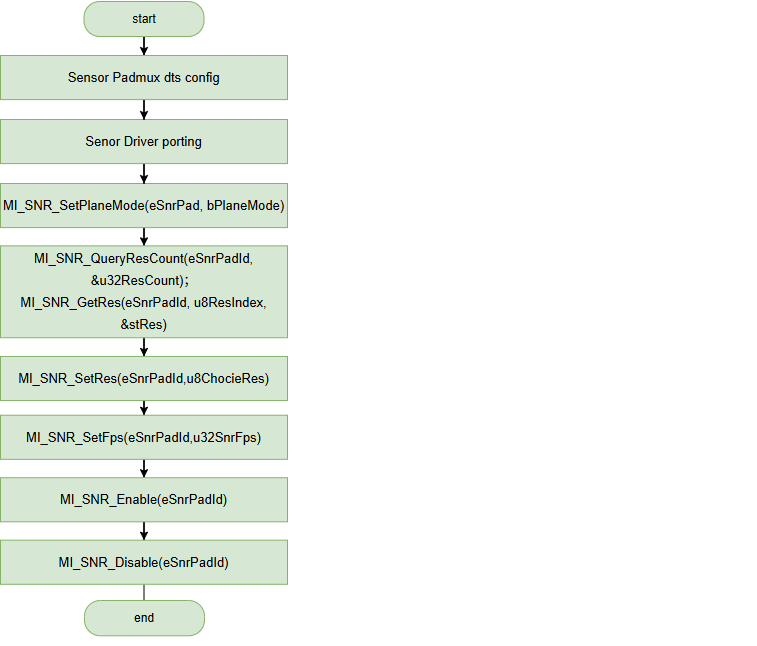

MI_SENSOR接口调用流程

MI_SENSOR的接口调用分为以下几步：

1. 设置是否开启HDR mode

2. 查询当前sensor driver可用的分辨率

3. 设置要用的分辨率

4. 设置fps

5. 使能sensor

6. 关闭sensor

7. 退出应用

---

1.8. 实例介绍¶

本实例展示了基于MI_SENSOR api进行开发的流程。

#include <stdio.h>
#include "mi_sys.h"
#include "mi_sensor.h"
#include <string.h>
#include <stdarg.h>

void ST_Flush(void)
{
    int c;

    while((c = getchar()) != '\n' && c != EOF);
}

int ST_Scanf(const char *format, ...)
{
    int     ret = 0;
    va_list args;

    va_start(args, format);
    ret = vscanf(format, args);
    va_end(args);

    if (ret == 0)
    {
        printf("Error:scanf fail\n");
        return -1;
    }

    return 0;
}

int main(int argc, char **argv)
{
    MI_SNR_PADID eSnrPadId = 0;
    MI_VIF_GROUP GroupId = 0;
    MI_S32 s32Ret = 0;
    MI_BOOL bHDR = 0;
    MI_U32 u32ResCount = 0;
    MI_U8 u8ResIndex =0;
    MI_U8 u8ChocieRes = 0xff;
    MI_S32 s32Input =0;
    MI_U32 u32SnrFps = 30;
    MI_SNR_Res_t stRes;
    MI_SNR_PADInfo_t  stPad0Info;
    MI_SNR_PlaneInfo_t stSnrPlane0Info;
    memset(&stRes, 0x0, sizeof(MI_SNR_Res_t));
    memset(&stPad0Info, 0x0, sizeof(MI_SNR_PADInfo_t));
    memset(&stSnrPlane0Info, 0x0, sizeof(MI_SNR_PlaneInfo_t));


    MI_SYS_Init(0);

    s32Ret = MI_SNR_SetPlaneMode(eSnrPadId,bHDR);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set sensor:%d plane mode failed\n", eSnrPadId);
        goto EXIT;
    }

    s32Ret = MI_SNR_QueryResCount(eSnrPadId, &u32ResCount);
    if(s32Ret != MI_SUCCESS)
    {
        printf("query sensor:%d res failed\n", eSnrPadId);
        goto EXIT;
    }

    for(u8ResIndex=0; u8ResIndex < u32ResCount; u8ResIndex++)
    {
        s32Ret =MI_SNR_GetRes(eSnrPadId, u8ResIndex, &stRes);
        if(s32Ret != MI_SUCCESS)
        {
            printf("get sensor:%d res:%d failed\n", eSnrPadId,u8ResIndex);
            goto EXIT;
        }
        printf("index %d, Crop(%d,%d,%d,%d), outputsize(%d,%d), maxfps %d, minfps %d, ResDesc %s\n",
        u8ResIndex,
        stRes.stCropRect.u16X, stRes.stCropRect.u16Y, stRes.stCropRect.u16Width,stRes.stCropRect.u16Height,
        stRes.stOutputSize.u16Width, stRes.stOutputSize.u16Height,
        stRes.u32MaxFps,stRes.u32MinFps,
        stRes.strResDesc);
    }

    if(u8ChocieRes >= u32ResCount && u8ChocieRes != 0xff)
    {
        printf("res set err  %d > =cnt %d\n", u8ChocieRes, u32ResCount);
        s32Ret = -1;
        goto EXIT;
    }
    else if(u8ChocieRes == 0xff)
    {
        printf("choice which resolution use, cnt %d\n", u32ResCount);
        do
        {
            ST_Scanf("%d", &s32Input);
            u8ChocieRes = (MI_U8)s32Input;
            ST_Flush();
            s32Ret = MI_SNR_QueryResCount(eSnrPadId, &u32ResCount);
            if(s32Ret != MI_SUCCESS)
            {
                printf("query sensor:%d res failed\n", eSnrPadId);
                goto EXIT;
            }
            if(u8ChocieRes >= u32ResCount)
            {
                printf("choice err res %d > =cnt %d, choice again\n", u8ChocieRes, u32ResCount);
            }
            else
            {
                break;
            }
        }while(1);
        printf("You select %d res\n", u8ChocieRes);
    }

    s32Ret = MI_SNR_GetRes(eSnrPadId, u8ChocieRes, &stRes);
    if(s32Ret != MI_SUCCESS)
    {
        printf("get sensor:%d res:%d failed\n", eSnrPadId,u8ChocieRes);
        goto EXIT;
    }

    s32Ret = MI_SNR_SetRes(eSnrPadId,u8ChocieRes);
    if(s32Ret != MI_SUCCESS)
    {
        printf("set sensor:%d res:%d failed\n", eSnrPadId,u8ChocieRes);
        goto EXIT;
    }

    if(u32SnrFps <= stRes.u32MaxFps && u32SnrFps >= stRes.u32MinFps)
    {
        s32Ret =  MI_SNR_SetFps(eSnrPadId,u32SnrFps);
        if(s32Ret != MI_SUCCESS)
        {
            printf("set  sensor:%d fps failed\n", eSnrPadId);
            goto EXIT;
        }
    }

    s32Ret = MI_SNR_Enable(eSnrPadId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable sensor:%d failed\n", eSnrPadId);
        goto EXIT;
    }

    s32Ret = MI_SNR_Disable(eSnrPadId);
    if(s32Ret != MI_SUCCESS)
    {
        printf("enable sensor:%d failed\n", eSnrPadId);
        goto EXIT;
    }
    MI_SYS_Exit(0);
EXIT:
    return s32Ret;
}

---

2. API参考¶

进一步的api介绍请点击这里
