今天我们一起来细聊聊PWRKEY开机键。通过深入了解PWRKEY的工作原理、使用方法及设计要点，可以帮助我们打造更稳定可靠的硬件方案。

01. 模组管脚

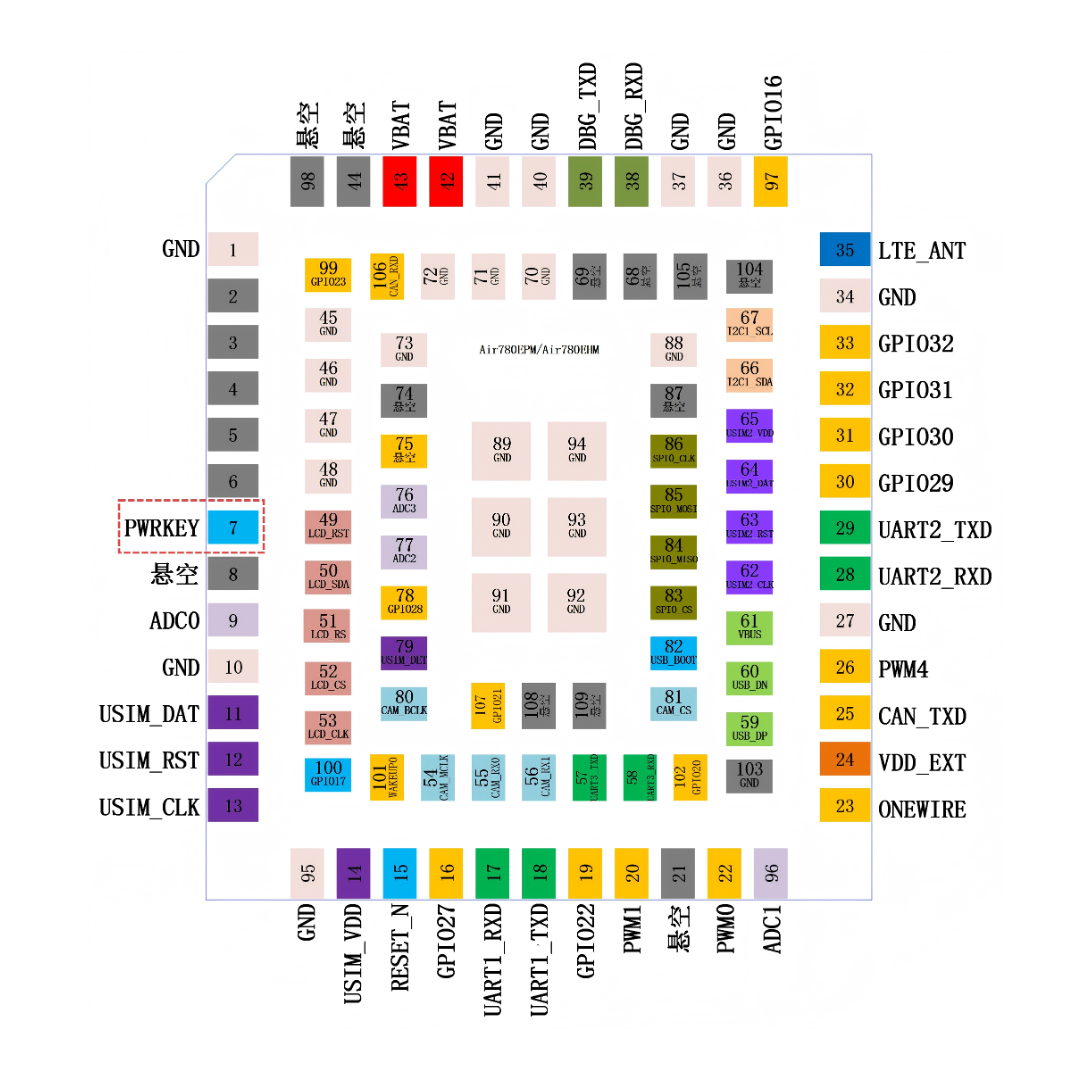

Air780EPM模组的PWRKEY对应PIN7管脚，如下图左侧蓝色管脚所示。

02. 功能说明

模组工作电压范围3.3V-4.35V，PWRKEY为开机键，内部上拉至VBAT。

1）如果PWRKEY接地，芯片上电即开机：

• PWRKEY可以直接接地，也可以串联电阻接地；

• 串联电阻接地时，最大阻值不应该超过10K，否则有可能无法正常开机；

• 相对于直接接地，串联电阻的作用是PWRKEY因内部上拉到VBAT而引起的漏电流可以进一步减小。

2）PWRKEY不接地时：

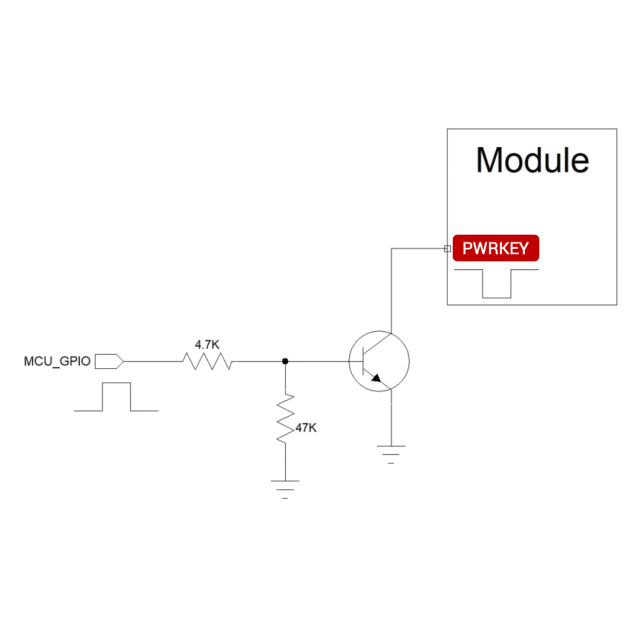

• 模组关机状态下，检测到PWRKEY下降沿，模组启动上电流程；

• 当系统在启动状态下检测到PWRKEY下降沿时触发中断，是否进入关机过程或其他动作由软件决定；

• 模组上电开机时，需确保VBAT上电时的起始电压小于0.5V，否则可能会因低电压造成模组时序混乱而无法正常开机；关于这一点的详细介绍，会在“开机时序”章节进行详细介绍。

03. 参数介绍

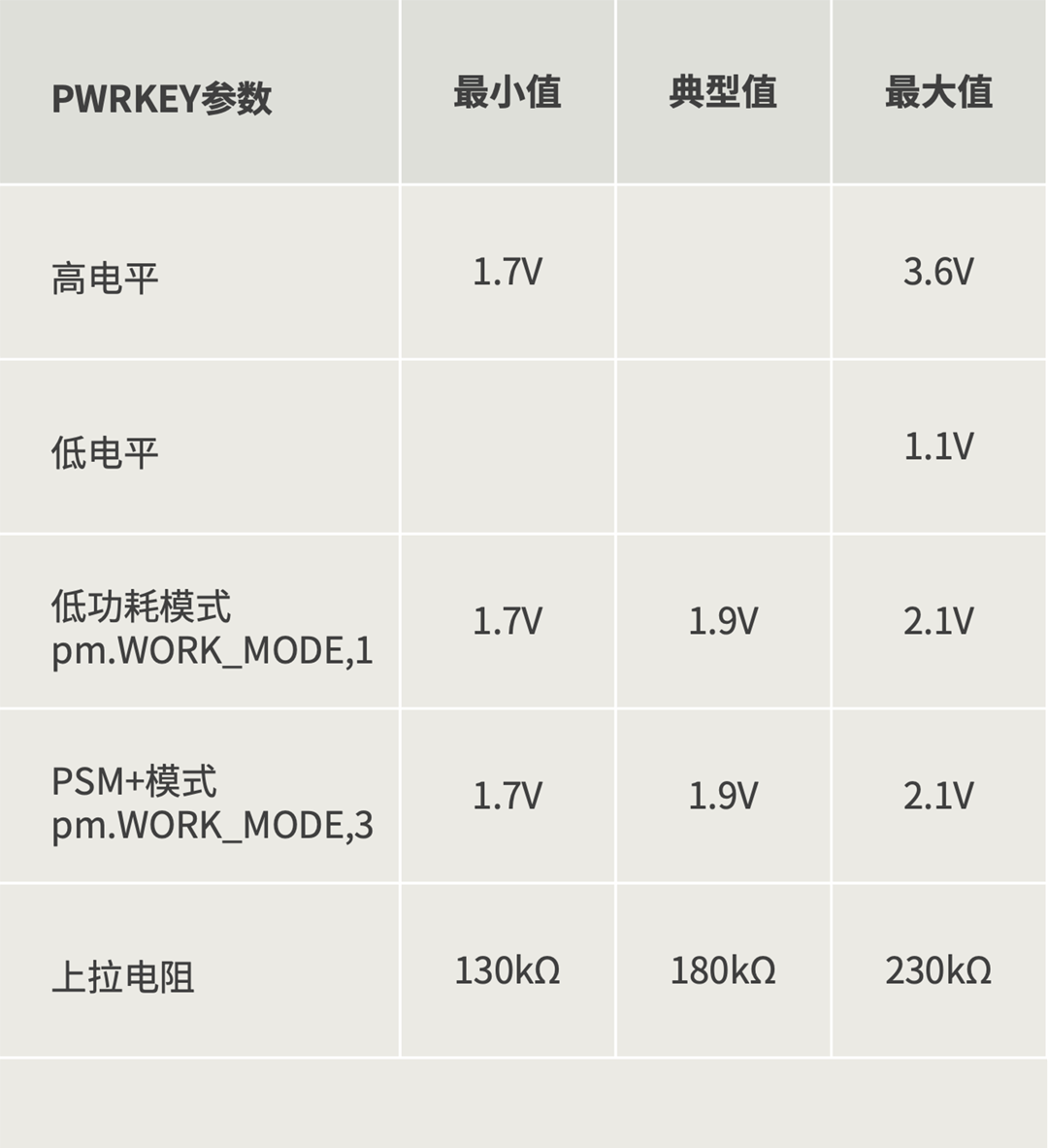

关于PWRKEY的详细参数介绍，见下表：

04. TVS保护

当PWRKEY接实体按键进行拉低执行开机、关机或中断输入动作检测时，实体按键键帽与底座接触时极易产生静电。因此，需要增加TVS进行保护。

推荐物料：
芯禾微XESD100N-3V3

相关手册详见：

https://docs.openluat.com/air780epm/product/air780epm/#pwrkey

05. 功能设置

开机前，PWRKEY是开机键；开机后，PWRKEY就是一个中断输入，执行什么动作取决于软件的设置。

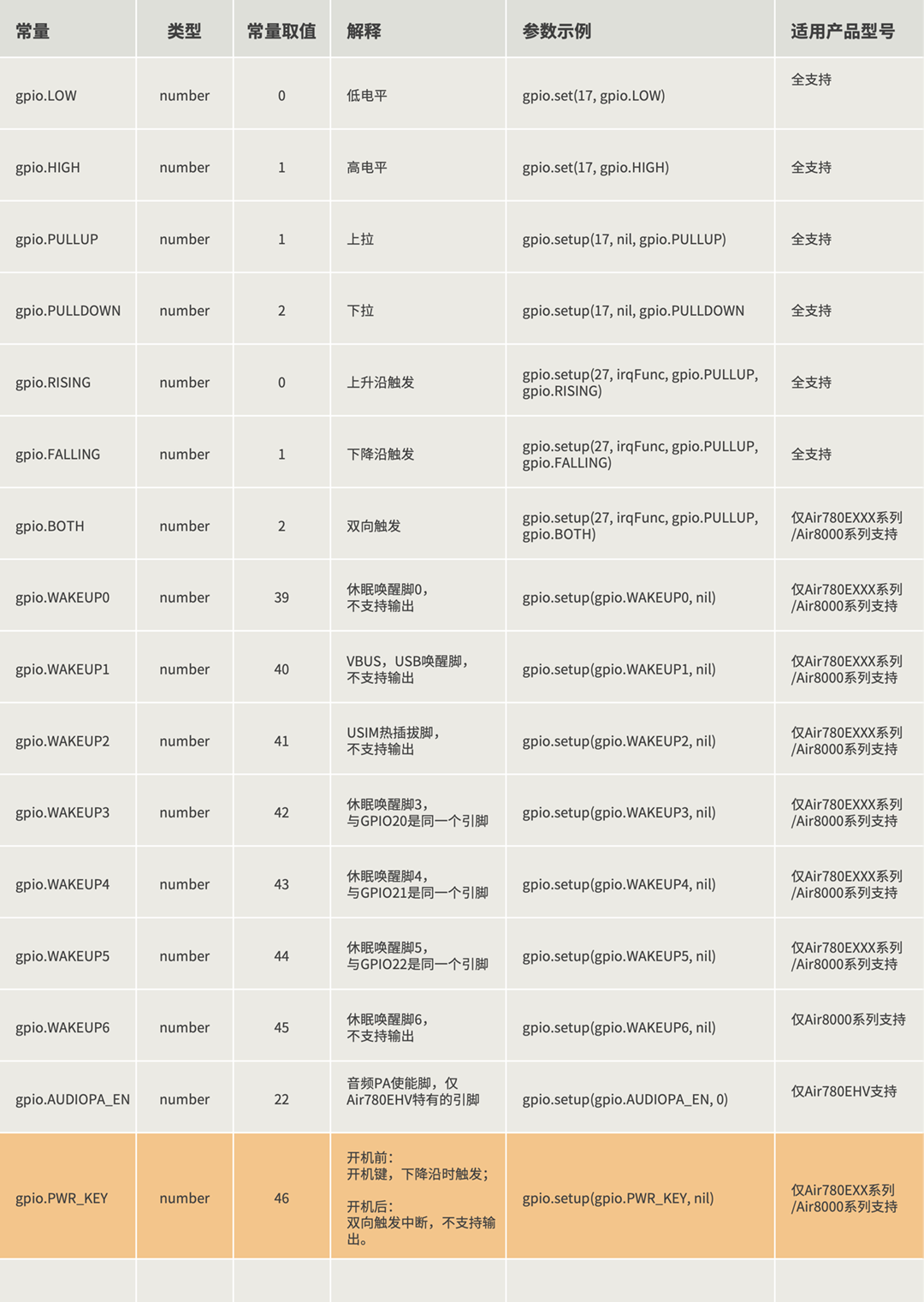

关于PWRKEY作为中断输入的LuatOS库函数介绍，详见下方链接内容。

GPIO核心库：
https://docs.openluat.com/osapi/core/gpio/
