文氏电桥振荡器广泛用于产生几Hz到几百kHz频段范围的可变频率振荡器，主要由两部分构成：

① 具有正反馈作用的RC串并联选频网络 => 以满足相位平衡条件

② 具有负反馈作用的同相放大器 => 以满足振幅平衡条件

        其工作原理是：电路刚上电时会包含频率丰富的扰动成分，不同的频率成分都会经过放大器被放大，然后被反馈网络（RC选频网络）所削减，依次循环。只有某一特定频率的成分能稳定地振荡下去，也就是说，频率为F0的成分既不会因为放大器的不断放大导致饱和失真，也不会因为衰减太强而最终消失。

相位平衡条件 - RC串并联选频网络：

  文氏电桥振荡器采用的是同相放大器，即 φA=0，为了满足相位平衡条件 φA+φF=2nπ(n=0,1,2,…) ，要求反馈网络的相角 φF=0，即只有相角 φF=0的频率成分能持续稳定地振荡下去，这一频率即是RC选频网络的谐振频率F0。

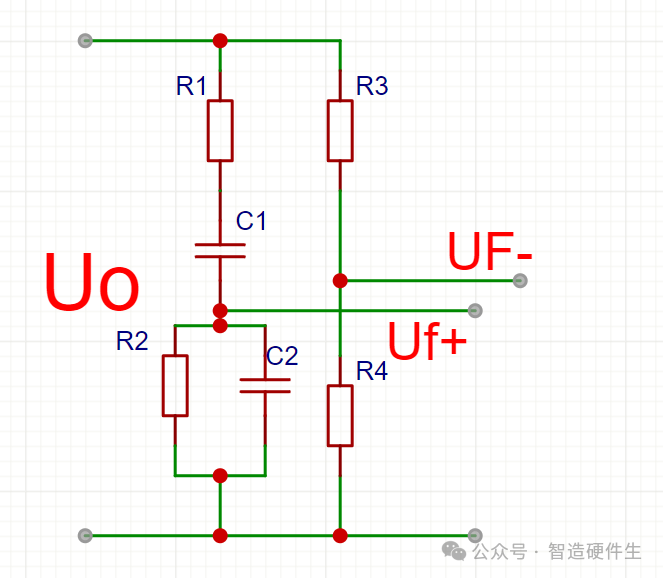

为了简化分析，文氏桥中的RC串并联选频网络如下图所示。　

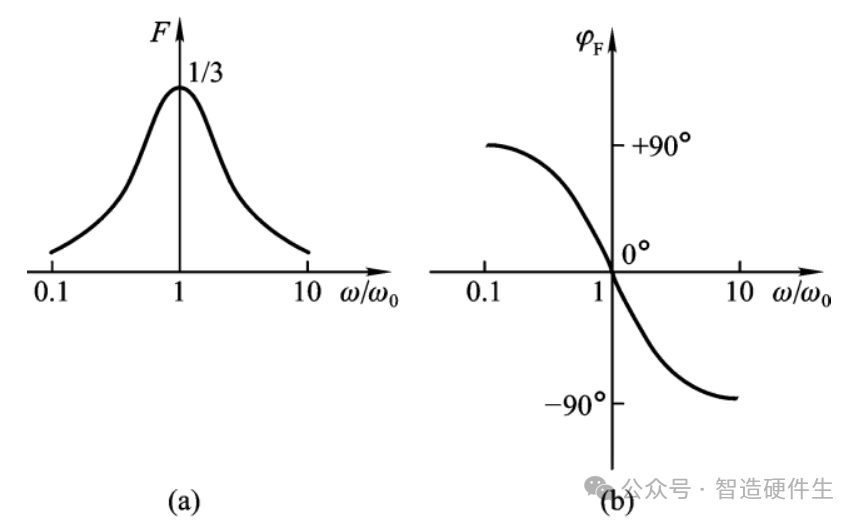

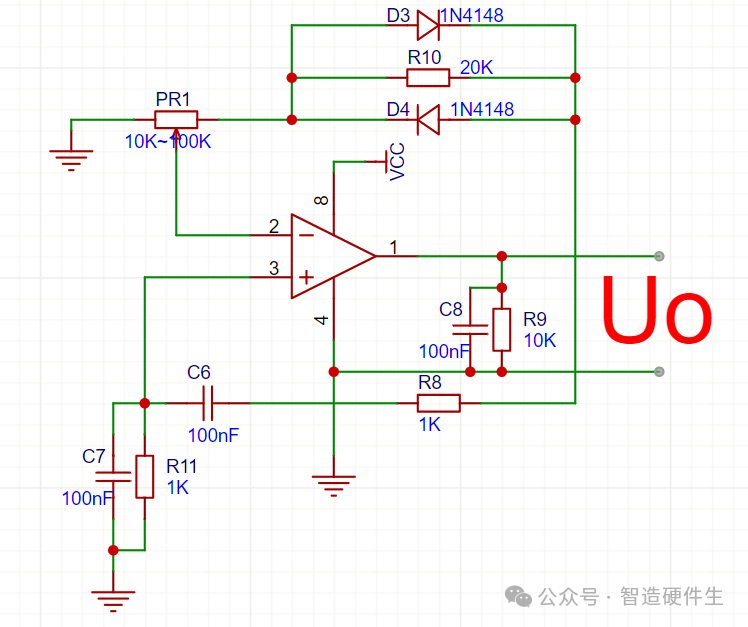

一般取R1=R2=R，C1=C2=C，则RC串并联电路有对称的选频特性曲线如图3所示。当频率fo=1/2πRC时，可在R，C并联的两端得到最大的电压值Uf+=uo/3。把这个电压输入运算放大器的同相端作为正反馈信号，把电阻R3，R4的分压电压作为负反馈信号Uf_输入运算放大器的反相端。如图1所示，调节电阻PR1，使负反馈电压u-接近正反馈电压u＋，但又稍小于正反馈电压Uf+，这时电路满足振荡的幅值和相位条件，而且输出波形失真最小。

在实际的设计中要始终精确保持|uf_|与|Uf+|接近是困难的，为此在电阻R3的一部分阻值上并联二极管

当输出电压幅度增大时：施加在二极管两端的电压随之升高，使其动态导通电阻显著减小。这导致由R3和二极管组成的并联支路的总等效电阻降低，从而使负反馈系数增大、环路增益减小。增强的负反馈有效地抑制了输出幅度的进一步增长。

当输出电压幅度减小时：二极管两端的电压也相应降低，其动态导通电阻增大。这使得并联支路的等效电阻趋近于R3的阻值，导致负反馈系数减小、环路增益回升。减弱的负反馈使得放大环节更容易对振荡信号进行补充，从而阻止输出幅度的继续衰减。

这样就起到了稳定输出电压幅度的作用。除了二极管，常用的稳幅元件还有热敏电阻等。
