基于单片机模拟汽车车灯灯光系统Proteus仿真(含全部资料)

本项目提供了一套完整的汽车车灯模拟系统资料，包含Proteus仿真文件、Keil C源代码、AD原理图、流程图和元器件清单。系统采用AT89C51单片机控制，通过LED指示灯和直流电机模拟车辆运行状态，实现前进、后退、左右转向及刹车功能。资料包内含详细的设计说明和程序代码，并提供了网盘下载链接供用户获取全套资源。该系统可作为嵌入式开发的参考案例，适用于电子工程学习和实践应用。

易享电子

383人浏览 · 2025-10-28 21:29:01

易享电子 · 2025-10-28 21:29:01 发布

全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：↓↓↓

通过网盘分享的文件：资料分享
链接: 百度网盘请输入提取码提取码: tgnu

项目功能：

模拟汽车车灯
1、包括前进、后退、左拐、右拐、刹车等功能
2、使用LED指示当前车辆运行状态
3、使用电机模拟车辆运行

项目文件：

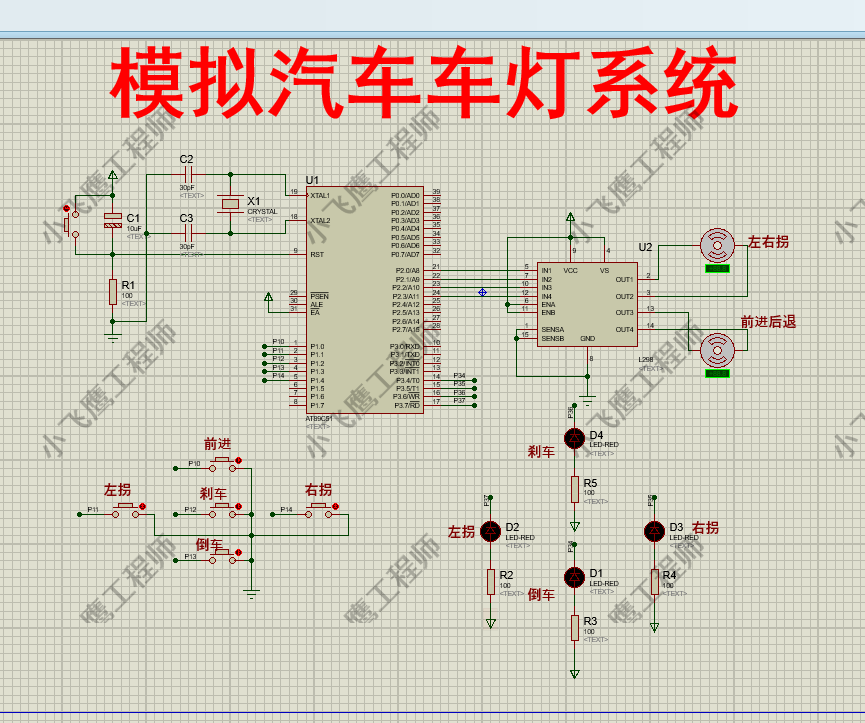

一、Proteus仿真源文件

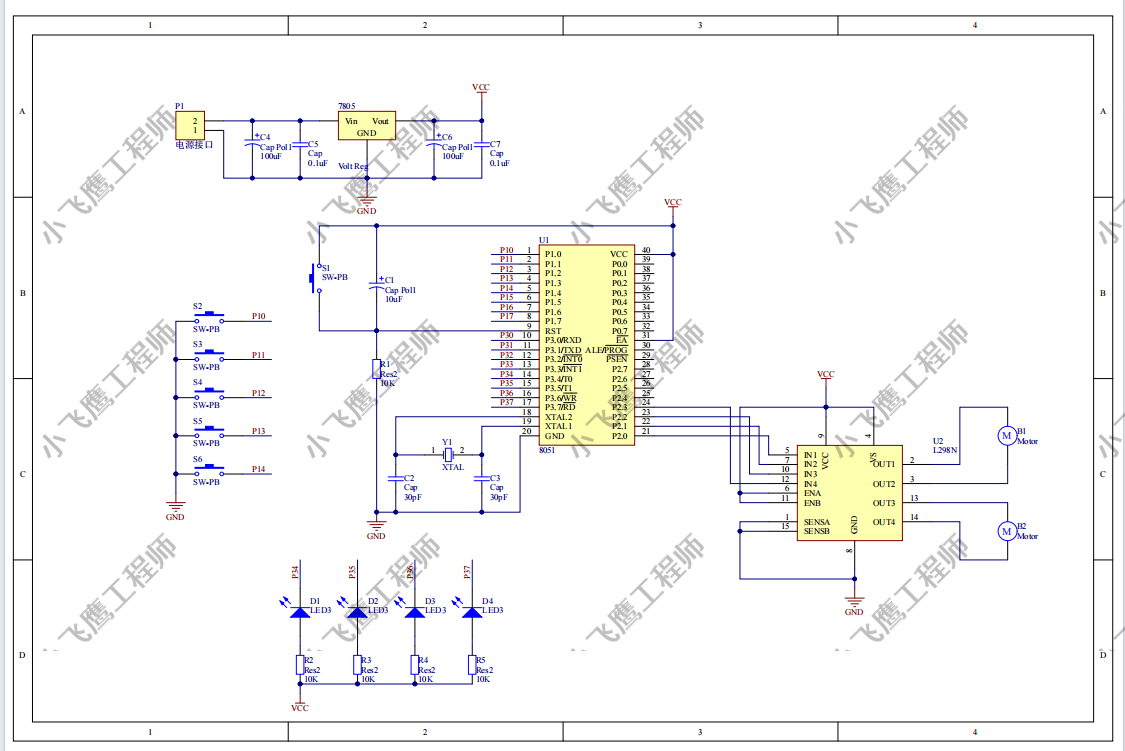

二、AD原理图文件

二、报告说明书

三、系统流程图

四、器件清单

元件	型号	数量
单片机	AT89C51	1
电容	10uf	1
电容	30pf	2
晶振	12MHZ	1
电阻	10k	1
按钮		6
驱动器	L298	1
直流电机	5V	2
LED	红色	4
电阻	100欧	4

五、Keil c语言程序源代码(部分)

#include"reg51.h"
sbit k1=P1^0;//前进
sbit k2=P1^1;//左拐
sbit k3=P1^2;//刹车
sbit k4=P1^3;//倒车
sbit k5=P1^4;//右拐
sbit motor1_0=P2^0;//拐弯电机
sbit motor1_1=P2^1;
sbit motor2_0=P2^2;//驱动电机
sbit led1=P3^7;//左拐
sbit led2=P3^6;//刹车
sbit led3=P3^5;//右拐
sbit led4=P3^4;//倒车

void main()//主函数
{
	while(1)
	{
		if(!k1)//前进
		{
			motor2_0=0;
			motor2_1=1;
		}
		if(!k2)//左拐
		{
			led1=0;led2=1;led3=1;led4=1;
		}
		else
		{
			led1=1;

		}
		if(!k3)//刹车
		{
			motor2_0=1;
			motor2_1=1;
			led1=1;led2=0;led3=1;led4=1;
		}
		else
		{
			led2=1;
		}
		if(!k4)//倒车
		{
			motor2_0=1;
			motor2_1=0;
			led1=1;led2=1;led3=1;led4=0;
		}
		else
		{
			led4=1;
		}
		if(!k5)//右拐
		{
			led1=1;led2=1;led3=0;led4=1;
		}
		else
		{
			led3=1;
		}
		if(k2 && k5)
		{
			motor1_0=1;
			motor1_1=1;
		}
	}
}
