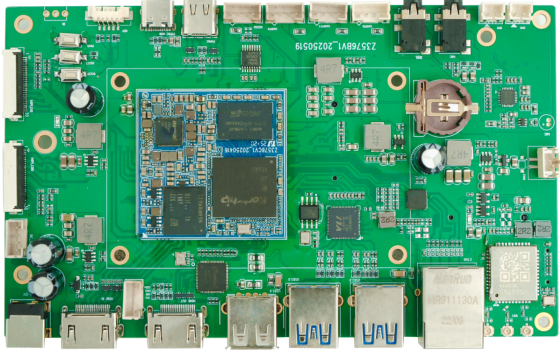

RK3576是瑞芯微旗下一款低功耗、高性能的通用型SoC处理器，适用于基于ARM的

PC和边缘计算设备、个人移动互联网设备和其他数字多媒体应用，采用ARM架构的八核

心CPU，集成GPU、MPU、NPU、VPU等多种计算核心，具有丰富的外设接口，可以满足

AloT中的复杂场景需求。

系统配置
CPU	RK3576（QuadA72+QuadA53)
主频	1.8GHz
RAM	2GB 或 4GB 或 8GB
ROM	4GB 或 8GB 或 16GB 或 32GB 或 64GB
电源IC	使用RK806-S，支持动态调频

接口参数
LCD 接口	1 路 MIPI-DSI(MAX 2K@60Hz)
Touch 接口	电容触摸，I2C 接口
音频接口	IIS/PCM/PDM/SPDIF
SD卡接口	1 路 SDIO 输出通道
Emmc接口	板载 emmc 接口，管脚不另外引出
以太网接口	支持 1 路千兆以太网接口
USB HOST2.0接口	2 路
USB HOST3.0接口	2路
UART接口	11路
PWM	16路
IIC接口	10路
Camera接口	3 路 MIPI-CSI 输入
HDMI接口	1 路 HDMI2.0 TX
PCIE接口	1 路 PCIE2.0
