pads 9.5添加缝合孔
本文介绍了PCB设计中覆铜区域内过孔阵列的设置方法:首先在工具选项中开启DRC防错功能,接着选中铜皮后通过右键菜单选择覆铜区域内过孔阵列模式(填充或沿周边),最后再次右键确认添加。操作过程配有图示说明,帮助用户快速掌握这一设计技巧。
·
1.工具-选项-设计-在线DRC-防止错误

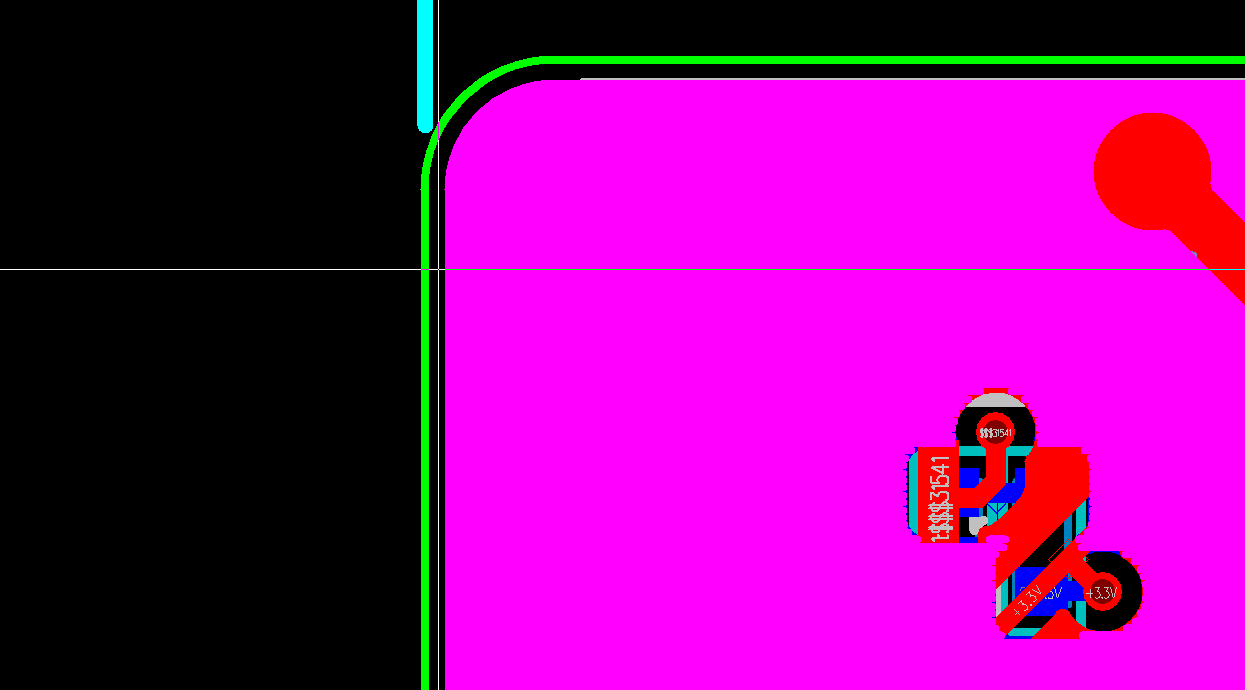

2.邮件-选择形状-点击铜皮边缘选择铜皮

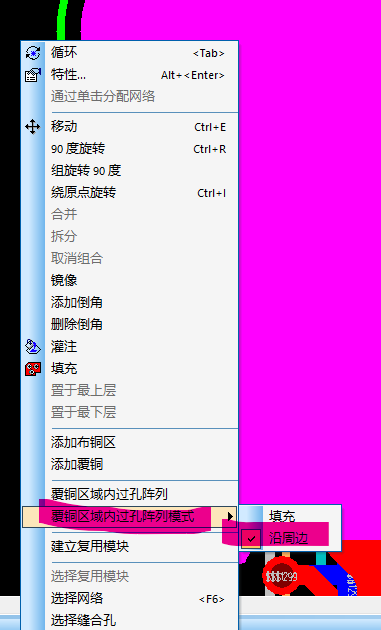

3.右键-覆铜区域内过孔阵列模式-填充or沿周边

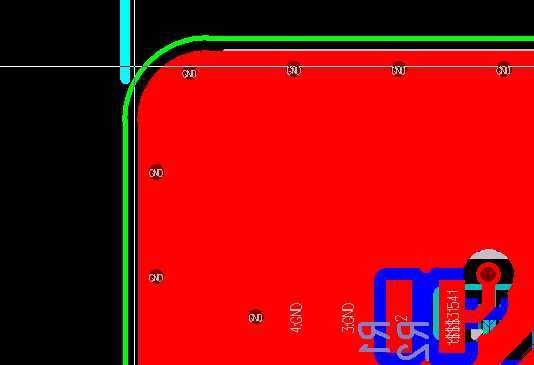

4.再次右键-覆铜区域内过孔阵列-添加成功
