引言

        在嵌入式系统的广阔世界里，如果说中央处理器是大脑，那么GPIO就是遍布全身的神经末梢。它是微控制器与物理世界交互最基本、最直接的桥梁，几乎存在于每一个嵌入式设备中。无论是点亮一个LED，还是读取一个按键，亦或是驱动复杂的设备，其背后往往都有GPIO在默默工作。本文将深入探讨GPIO的方方面面，从概念到原理，从模式到应用，助你彻底掌握这一嵌入式开发的核心技术。

1.GPIO是什么？

GPIO，全称为 General-Purpose Input/Output，即通用输入输出端口。

顾名思义，它是一组可以被程序员通过软件灵活控制其功能的数字信号引脚。这些引脚的功能不固定于某一特定协议（如UART、I²C），而是可以根据实际需要，被动态配置为输入或输出模式，从而实现与外部设备的各种交互。

核心特性：

• 通用性：功能不固定，可软件配置。

• 数字化：只能处理高电平（1）和低电平（0）两种状态。

• 双向性：多数GPIO可在输入和输出模式间切换。

2.GPIO的实现原理

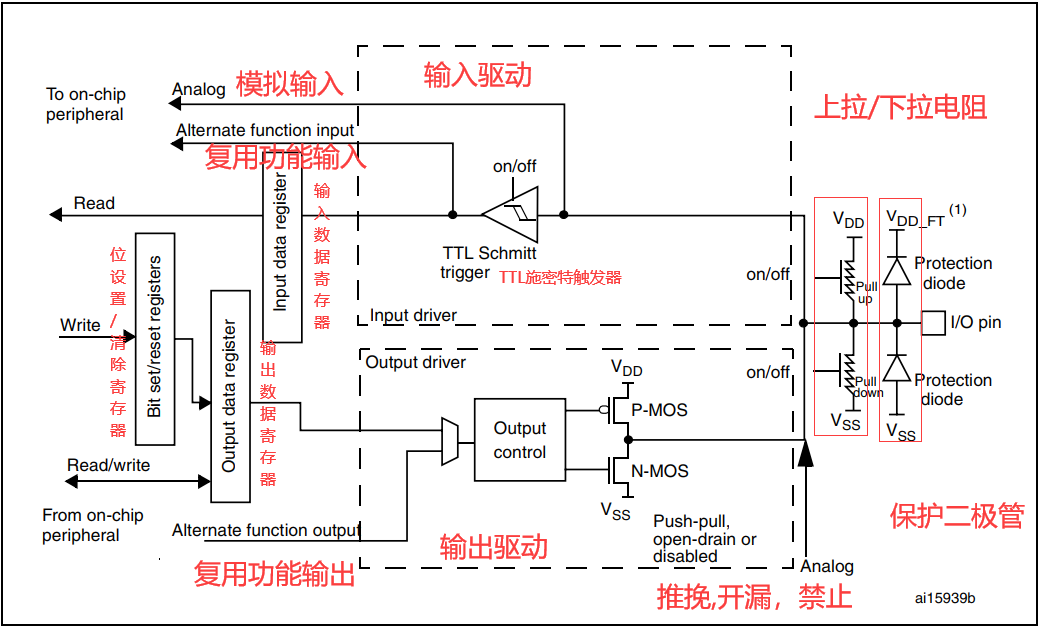

        从硬件角度看，其基本控制器结构如下图所示：

---

（1）输出驱动器

• 当引脚配置为输出模式时，此电路工作
• 它通常是一个推挽结构或开漏结构，用于增强驱动能力，能够直接输出高电平或低电平到外部引脚，从而驱动LED、继电器等负载

（2）输入缓冲器

• 当引脚配置为输入模式时，此电路工作
• 它是一个高阻抗的施密特触发器缓冲器，用于将外部引脚上的电压信号转换为芯片内部可识别的数字信号（0或1），同时具有抗噪声和信号整形的功能

（3）上拉/下拉电阻

• 这些通常是可软件编程控制的电阻
• 上拉电阻：在引脚悬空时，将其电位拉至高电平，防止其处于不确定的浮空状态
• 下拉电阻：在引脚悬空时，将其电位拉至低电平

（4）多路复用器

• 现代MCU的引脚往往是复用的。一个物理引脚除了可以作为通用GPIO，还可能被内部外设（如UART、SPI、I²C）所使用。通过配置复用器，可以切换引脚的功能

3.GPIO的工作模式

3.1输入模式

浮空输入	引脚完全悬空，电平状态完全由外部电路决定。易受干扰，仅在外部驱动能力很强时使用
上拉输入	内部上拉电阻使能。当外部无信号时，引脚默认为高电平
下拉输入	内部下拉电阻使能。当外部无信号时，引脚默认为低电平
模拟输入	关闭所有数字电路，将引脚直接连接到ADC，用于读取模拟电压值

3.2输出模式

1.推挽输出

• 输出高电平：上方的PMOS管导通，电流从芯片流向负载，称为“源电流”。

• 输出低电平：下方的NMOS管导通，电流从负载流入芯片，称为“吸电流”。

• 优点是驱动能力强，高低电平都很扎实。

2.开漏输出

• 只有下方的NMOS管，没有上方的PMOS管。

• 输出0：NMOS导通，引脚被拉至低电平。

• 输出1：NMOS关闭，引脚呈高阻态，电平由外部上拉电阻决定。

• 优点是可以实现电平转换和总线“线与” 功能（如I²C总线）。

3.3复用功能模式

        当GPIO引脚被分配给特定外设（如UART_TX, SPI_SCK）时，就工作在此模式。此时，引脚的电平由对应的外设硬件自动控制，而非由软件直接读写。

4.GPIO控制器（以STM32为例）

在复杂的微控制器中，所有GPIO引脚都被一个称为GPIO控制器的硬件模块统一管理。以STM32系列MCU为例，其GPIO控制器非常具有代表性。

STM32的GPIO通常以端口为单位进行组织，如GPIOA, GPIOB, GPIOC等，每个端口有0~15共16个引脚。

对每个引脚的控制，主要通过以下几个寄存器来实现：

1.GPIOx_MODER - 模式寄存器

• 用于设置每个引脚的工作模式：输入、输出、复用功能、模拟模式。

2.GPIOx_OTYPER - 输出类型寄存器

• 用于设置输出模式下的类型：推挽输出或开漏输出。

3.GPIOx_OSPEEDR - 输出速度寄存器

• 用于设置输出模式的翻转速度（低速、中速、高速），这关系到信号的边沿陡峭度和EMI。

4.GPIOx_PUPDR - 上拉/下拉寄存器

• 用于配置引脚是否使用内部上拉或下拉电阻。

5.GPIOx_IDR - 输入数据寄存器

• 只读寄存器，用于读取引脚当前的输入电平状态。

6.GPIOx_ODR / GPIOx_BSRR - 输出数据寄存器 / 置位/复位寄存器

• ODR用于直接写入输出值。
• BSRR是一个更高效的寄存器，可以原子性地对单个引脚进行置位（输出1）和复位（输出0），而不影响其他引脚，非常常用。

示例：在STM32上点亮一个LED（连接在PC13引脚）

// 1. 使能GPIOC的时钟
RCC->AHB1ENR |= RCC_AHB1ENR_GPIOCEN;

// 2. 配置PC13为输出模式（推挽输出）
GPIOC->MODER &= ~(3U << (13 * 2));      // 清除原有模式
GPIOC->MODER |= (1U << (13 * 2));       // 设置为通用输出模式
GPIOC->OTYPER &= ~(1U << 13);           // 设置为推挽输出
GPIOC->OSPEEDR &= ~(3U << (13 * 2));    // 设置输出速度（可选）

// 3. 使用BSRR寄存器将PC13输出低电平（假设LED阴极接PC13，阳极接VCC）
GPIOC->BSRR = (1U << (13 + 16));        // 对BR13写1，复位输出（输出低）

5.GPIO应用场景

        GPIO的应用几乎无处不在：

5.1控制类输出

• 点亮LED：指示设备状态。

• 驱动继电器/晶体管：控制大功率设备，如电机、灯。

• 蜂鸣器：发出提示音。

5.2检测类输入

• 按键检测：读取用户输入。

• 开关状态检测：检测门磁、限位开关。

• 中断触发：配置引脚为边沿触发（上升沿、下降沿），用于快速响应外部事件，如唤醒休眠中的设备。

5.3模拟通信协议

        “位敲”：通过精确控制GPIO电平的时序，来模拟复杂的通信协议，如WS2812B RGB LED使用的单总线协议、DHT11温湿度传感器协议等。

5.4复用功能

• 作为UART、SPI、I²C、USB等外设的通信引脚

6.总结

GPIO作为嵌入式系统中最基础、最核心的接口，其重要性不言而喻。理解其工作原理、各种模式的特点以及如何通过寄存器或库函数来操控它，是每一位嵌入式开发者的基本功。

• 它简单，因为其本质就是输出0和1，读取0和1。

• 它复杂，因为围绕它衍生出了多种模式、复用功能、中断机制，需要开发者根据具体的硬件电路和需求做出最合适的选择。

从简单的按键输入到复杂的总线模拟，GPIO的身影贯穿始终。
