全套资料包含：Proteus仿真源文件+keil C语言源程序+AD原理图+流程图+元器件清单+说明书等

资料下载：

通过网盘分享的文件：资料分享
链接: 百度网盘请输入提取码提取码: tgnu

项目功能：

锅炉温度控制
1、使用热电偶测量炉内温度
2、温度控制采用PID调节，输出PWM控制波形
3、数码管显示设置参数

项目文件：

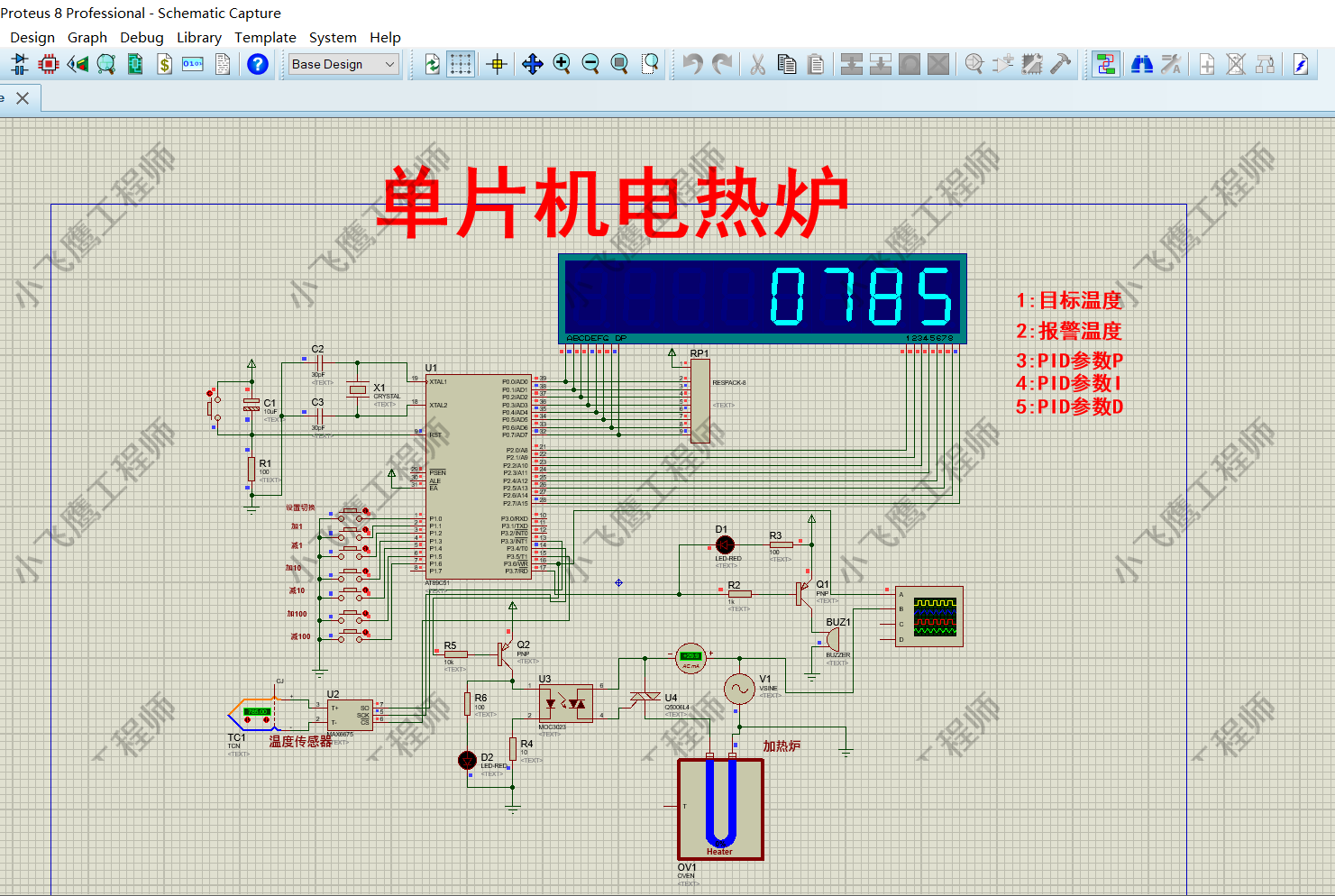

一、Proteus仿真源文件

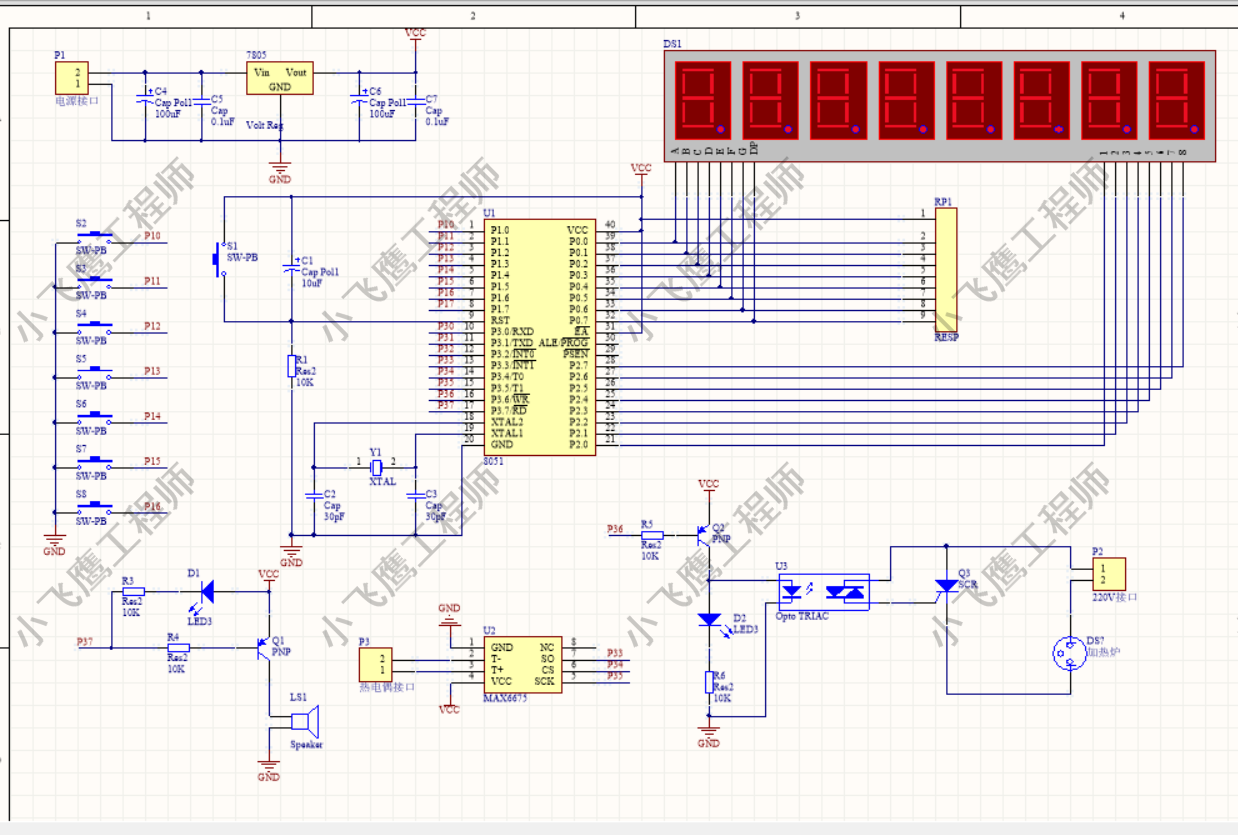

二、AD原理图文件

二、报告说明书

三、系统流程图

四、器件清单

元件	型号	数量
单片机	AT89C51	1
电容	30pf	2
电容	10uf	1
电阻	10k	1
电阻	100欧	2
电阻	1k	1
晶振	12MHZ	1
数码管	8位共阴	1
热电偶	TCN	1
模数芯片	MAX6675	1
光耦	600V	1
三极管	PNP	2
LED	红色	2
蜂鸣器	有源	1
加热电阻	8欧	1
按钮		9
排阻	10k	1
可控硅	Q5006L4	1

五、Keil c语言程序源代码(部分)

#include "reg51.h"
#include "max6675.h"
#define uchar unsigned char
#define uint unsigned int
sbit smg1=P2^0;//数码管
sbit smg2=P2^1;
sbit smg3=P2^2;
sbit smg4=P2^3;
sbit smg5=P2^4;
sbit smg6=P2^5;
sbit smg7=P2^6;
sbit smg8=P2^7;
sbit k1=P1^0;//按钮
sbit k2=P1^1;
sbit k3=P1^2;
sbit k4=P1^3;
sbit k5=P1^4;
sbit k6=P1^5;
sbit k7=P1^6;
sbit beep=P3^7;//蜂鸣器
sbit out=P3^6;//输出控制
uchar time=0;//系统定时
uint wendu=0;//温度
uchar pwm=0;//占空比
uchar mode=0;//模式
uint set=800;//设置温度
uint limit=1000;//报警温度
uchar ii=0;
//数码管编码
uchar code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

uchar P_dat=1,I_dat=1,D_dat=1;//PID参数
uint pid_dat[]={0,0,0,0,0}; //临时数据
//PID计算,返回占空比
uchar PID(uint mub,uint dat)//调整目标+测量数据
{
	uchar i=0;
	uint j=0,sum=0,k=0;
	//存储数据
	for(i=0;i<4;i++)
		pid_dat[i]=pid_dat[i+1];
	pid_dat[4]=dat;

	//P调节
	j=0;
	if(dat<mub)
	{
		j=j+(mub-dat)*P_dat;
		if(j>100)
			j=100;
	}
	else
	{
		k=(dat-mub)*P_dat;
		if(j>k)
			j=j-k;
	}
	//I调节
	sum=0;
	for(i=0;i<5;i++)
		sum+=pid_dat[i];
	sum=sum/5;
	if(sum>mub)//减小
	{
		k=(sum-mub)*I_dat;
		if(j>k)
			j=j-k;
	}
	else  //增加
	{
		k=(mub-sum)*I_dat;
		j+=k;
		if(j>100)
			j=100;
	}
	//D调节
	if(dat>pid_dat[3])//减小
	{
		k=(dat-pid_dat[3])*D_dat;
		if(j>k)
			j=j-k;
	}
	else  //增加
	{
		k=(pid_dat[3]-dat)*D_dat;
		j+=k;
		if(j>100)
			j=100;
	}
	return j;
}
//延时
void delay(uint i)
{
	while(i--)
	{
		if(ii<99)//占空比计时
			ii++;
		else
			ii=0;
		if(ii<pwm)//输出控制
			out=0;
		else
			out=1;
	}
}
//主函数
void main()
{
	uchar k=0;
	TMOD|=0X01;//初始化定时器
	TH0=0X3C;
	TL0=0XB0;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		if(P1==0xff)
			k=0;
		//设置
		if(!k1 &&(k!=1))//设置切换
		{
			k=1;
			if(mode<5)
				mode++;
			else
				mode=0;
		}
		//设置调整温度
		if(mode==1)
		{
			if(!k2 &&(k!=2))//+1
			{
				k=2;
				if(set<9999)
					set++;
			}
			if(!k3 &&(k!=3))//-1
			{
				k=3;
				if(set>0)
					set--;
			}
			if(!k4 &&(k!=4))//+10
			{
				k=4;
				if(set<9999)
					set+=10;
			}
			if(!k5 &&(k!=5))//-10
			{
				k=5;
				if(set>10)
					set-=10;
			}
			if(!k6 &&(k!=6))//+100
			{
				k=6;
				if(set<9999)
					set+=100;
			}
			if(!k7 &&(k!=7))//-100
			{
				k=7;
				if(set>100)
					set-=100;
			}
		}
		//设置报警温度
		if(mode==2)
		{
			if(!k2 &&(k!=2))//+1
			{
				k=2;
				if(limit<9999)
					limit++;
			}
			if(!k3 &&(k!=3))//-1
			{
				k=3;
				if(limit>0)
					limit--;
			}
			if(!k4 &&(k!=4))//+10
			{
				k=4;
				if(limit<9999)
					limit+=10;
			}
			if(!k5 &&(k!=5))//-10
			{
				k=5;
				if(limit>10)
					limit-=10;
			}
			if(!k6 &&(k!=6))//+100
			{
				k=6;
				if(limit<9999)
					limit+=100;
			}
			if(!k7 &&(k!=7))//-100
			{
				k=7;
				if(limit>100)
					limit-=100;
			}
		}
		//设置P参数
		if(mode==3)
		{
			if(!k2 &&(k!=2))//+1
			{
				k=2;
				if(P_dat<99)
					P_dat++;
			}
			if(!k3 &&(k!=3))//-1
			{
				k=3;
				if(P_dat>0)
					P_dat--;
			}
		}
		//设置I参数
		if(mode==4)
		{
			if(!k2 &&(k!=2))//+1
			{
				k=2;
				if(I_dat<99)
					I_dat++;
			}
			if(!k3 &&(k!=3))//-1
			{
				k=3;
				if(I_dat>0)
					I_dat--;
			}
		}
		//设置D参数
		if(mode==5)
		{
			if(!k2 &&(k!=2))//+1
			{
				k=2;
				if(D_dat<99)
					D_dat++;
			}
			if(!k3 &&(k!=3))//-1
			{
				k=3;
				if(D_dat>0)
					D_dat--;
			}
		}
		//报警
		if(wendu>limit)
			beep=0;
		else
			beep=1;
		//显示
		if(mode==0)
		{
			P0=smgduan[wendu/1000];		smg5=0;delay(50);smg5=1;
			P0=smgduan[wendu%1000/100];	smg6=0;delay(50);smg6=1;
			P0=smgduan[wendu%100/10];	smg7=0;delay(50);smg7=1;
			P0=smgduan[wendu%10];		smg8=0;delay(50);smg8=1;
		}
		if(mode==1)
		{
			P0=smgduan[1];				smg1=0;delay(50);smg1=1;
			P0=smgduan[set/1000];		smg5=0;delay(50);smg5=1;
			P0=smgduan[set%1000/100];	smg6=0;delay(50);smg6=1;
			P0=smgduan[set%100/10];		smg7=0;delay(50);smg7=1;
			P0=smgduan[set%10];			smg8=0;delay(50);smg8=1;
		}
		if(mode==2)
		{
			P0=smgduan[2];				smg1=0;delay(50);smg1=1;
			P0=smgduan[limit/1000];		smg5=0;delay(50);smg5=1;
			P0=smgduan[limit%1000/100];	smg6=0;delay(50);smg6=1;
			P0=smgduan[limit%100/10];	smg7=0;delay(50);smg7=1;
			P0=smgduan[limit%10];		smg8=0;delay(50);smg8=1;
		}
		if(mode==3)
		{
			P0=smgduan[3];				smg1=0;delay(50);smg1=1;
			P0=smgduan[P_dat/10];		smg7=0;delay(50);smg7=1;
			P0=smgduan[P_dat%10];		smg8=0;delay(50);smg8=1;
		}
		if(mode==4)
		{
			P0=smgduan[4];				smg1=0;delay(50);smg1=1;
			P0=smgduan[I_dat/10];		smg7=0;delay(50);smg7=1;
			P0=smgduan[I_dat%10];		smg8=0;delay(50);smg8=1;
		}
		if(mode==5)
		{
			P0=smgduan[5];				smg1=0;delay(50);smg1=1;
			P0=smgduan[D_dat/10];		smg7=0;delay(50);smg7=1;
			P0=smgduan[D_dat%10];		smg8=0;delay(50);smg8=1;
		}
	}
}

//定时器0中断
void Timer0() interrupt 1
{
	unsigned long j;
	if(time<10)//0.5s
		time++;
	else
	{
		time=0;
		wendu=max_read();//测温
		j=wendu;
		j=j*100/138;
		wendu=j;
		pwm=PID(set,wendu);//PID计算
	}
	TH0=0X3C;
	TL0=0XB0;
}
