在柔性电路板（FPC）设计中，单面板与双面板的选择是首要考量。这两种结构在布局布线层面存在根本性差异，深刻影响产品的性能与成本。本文旨在详解这些不同之处，帮助工程师做出更优的设计决策。

柔性电路板（FPC）单面板与双面板核心差异解析

在柔性电路板（FPC）的应用选型中，单面板与双面板的结构、性能及适用场景存在显著差异，直接影响电路设计的复杂度、制造成本与最终产品可靠性。以下从结构特性与布局布线及应用两大维度，对二者差异进行系统化梳理与优化说明：

一、核心结构差异：层数、组成与物理特性

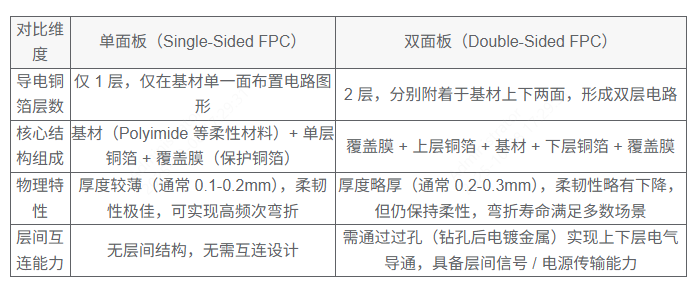

单面板与双面板的本质区别在于导电铜箔的层数及层间连接设计，这直接决定了其厚度、柔韧性与电气互连能力，具体对比如下：

二、布局布线与应用差异：从设计到场景的全面区分

结构差异进一步延伸到布线灵活性、抗干扰能力、制造成本及应用场景，是选型时的核心考量因素：

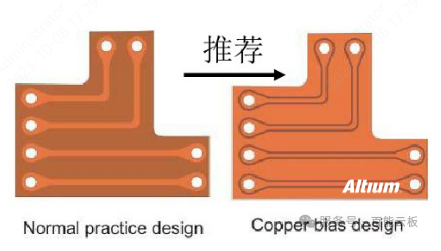

1. 走线空间与布线复杂度

单面板：仅能在单面规划线路，无法直接实现线路交叉（交叉会导致短路）。若需连接交叉线路，需额外使用跳线（导线焊接）或0 欧电阻（作为线路桥接），设计灵活性受限。

适用场景：仅支持简单低密度电路，如传感器信号采集、按键面板线路、简单 LED 指示灯电路等。

双面板：可利用上下两层空间独立布线，通过过孔将两层线路 “导通”，无需额外跳线即可实现复杂线路规划，显著提升布线密度（相比单面板提升 50%-100%）。

适用场景：支持中高密度复杂电路，如手机屏幕 / 摄像头转接排线、汽车尾灯控制电路、小型医疗设备内部互连等。

2. 过孔设计与制造工艺

单面板：无过孔需求，制造流程仅需 “基材覆铜→蚀刻电路→贴覆盖膜”3 大核心工序，工艺简单、生产周期短，不良率低（通常 < 1%）。

双面板：需额外增加 “钻孔→孔壁电镀（确保导电）→孔口保护” 等工序，过孔精度要求高（孔径通常 0.1-0.3mm），工序复杂度提升，制造成本比单面板高 30%-50%，但换来更灵活的电路设计空间。

3. 信号干扰与电气性能

单面板：所有信号线集中在同一平面，敏感线路（如时钟线、模拟信号线路）易受相邻线路干扰。需通过 “预留地线间隔”（信号线与地线间距≥2 倍线宽）或 “局部铺铜”（增加接地面积，降低阻抗）减少干扰，但效果有限，不适合高频（>100MHz）或高精度信号传输。

双面板：可利用其中一层作为地层 / 电源层（如底层全铺地），对上层信号线形成 “屏蔽保护”；也可设计 “共面波导结构”（信号线两侧铺地，与底层地形成立体屏蔽），大幅降低电磁干扰（EMI），提升高速信号（如 USB 3.0、LVDS）的传输稳定性，电气性能更优。

4. 成本与应用场景匹配

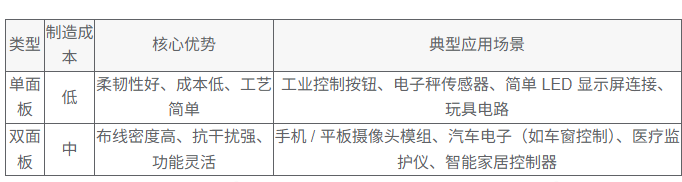

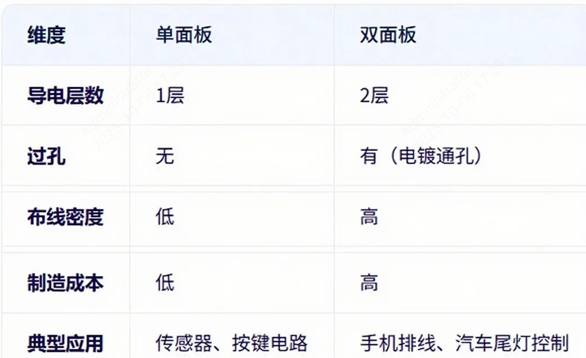

基于上述差异，单面板与双面板的成本和适用场景形成明确分工，具体如下表：

三、选型核心建议

优先选单面板的场景：电路功能简单（无复杂交叉线路）、对成本敏感、需高频次弯折（如折叠玩具、穿戴设备表带线路）。

优先选双面板的场景：电路需集成多模块（如信号采集 + 控制 + 显示）、有高速 / 高精度信号传输需求、对布线空间要求严格（如小型化设备）。
