【STM32开发】输入捕获解码NEC
本文介绍了基于STM32实现NEC红外协议解码的全过程。首先阐述了红外通信原理和NEC协议帧结构，重点分析了9ms引导码和脉冲宽度调制的特点。然后详细讲解了硬件连接方法，包括STM32开发板与红外接收头的接线方式。在软件实现部分，通过配置定时器输入捕获功能，编写中断服务程序来精确测量脉冲宽度，完成对32位数据的解码。最后针对常见问题提出了优化方案，如提高定时器精度、优化中断处理等。文章不仅提供了完
目录
一、引言：解锁红外遥控的神秘面纱
在日常生活中，红外遥控技术无处不在，它就像一位无形的助手，为我们的生活带来了极大的便利。当我们慵懒地窝在沙发里，随手拿起电视遥控器切换频道；夏日炎炎，用空调遥控器一键开启清凉；又或是在会议室里，通过遥控器操控投影仪展示资料。这些看似平常的操作，背后都离不开红外遥控技术的支持。那么，你是否想过，这些遥控器是如何将我们的指令准确无误地传达给设备的呢？其实，这其中的关键就在于红外编码与解码技术，而今天我们要深入探讨的，就是基于 STM32 输入捕获解码 NEC 的实现。它如同揭开红外遥控神秘面纱的一把钥匙，能让我们窥探到这一常用技术背后的奇妙世界，无论是电子爱好者，还是嵌入式开发的从业者，都能从中收获满满的干货与乐趣，让我们一同开启这场探索之旅吧！
二、红外通信与 NEC 协议基础
2.1 红外线通信原理
红外线，作为一种波长介于微波与可见光之间的电磁波，其波长范围在 760nm 至 1mm 之间 ，人眼无法直接察觉。正是利用这一特性，红外线通信实现了数据的无线传输。它的工作过程宛如一场精心编排的信号转换 “舞蹈”：在发送端，基带二进制信号首先被调制为一系列脉冲串信号，这些信号如同被赋予了特殊使命的 “小使者”，通过红外发射管以红外线的形式发射出去。而在接收端，角色发生了转换，接收到的光脉冲被巧妙地转换成电信号，随后经过放大、滤波等一系列精细处理，就像经历了层层考验，最终送给解调电路进行解调，成功还原为二进制数字信号输出，从而完成了信息的传递。
在消费电子领域，红外线通信可谓是无处不在，大放异彩。电视遥控器、空调遥控器等设备都是它的 “用武之地”。当你惬意地躺在沙发上，按下电视遥控器的按键，按键信号瞬间被编码调制，以红外线的形式飞速射向电视，电视的红外接收装置迅速捕捉并解码这些信号，完成换台、调节音量等操作，整个过程一气呵成。这都要归功于红外线通信的诸多优点。它保密性强，信号不易被他人发现和截获，仿佛给信息传递上了一把 “安全锁”；抗干扰能力也极为出色，几乎不会受到电气、天电、人为干扰的影响，就像一位意志坚定的 “战士”，能够稳定地传输信号。此外，红外线通信机体积小巧，重量轻盈，结构简单，成本低廉，非常适合大规模应用于各类消费电子产品中。
当然，红外线通信也并非十全十美。它存在一些局限性，比如必须在直视距离内通信，这就好比两个好朋友交流，必须面对面才能顺畅沟通，一旦中间有障碍物阻挡，信号就会被截断，无法正常传输。而且，其传播还会受到天气的影响，在大雾、大雨等恶劣天气条件下，信号的传播质量会大打折扣，就像声音在嘈杂的环境中会变得模糊不清一样。
2.2 NEC 协议详解
NEC 协议，作为红外通信中应用广泛的一种协议，有着独特而严谨的帧结构，宛如一座精心构建的 “信息大厦”，每一部分都承担着重要的功能。
一个完整的 NEC 协议帧由多个关键部分组成。首先是引导码，它就像是这场信息之旅的 “出发号角”，由 9ms 的高电平和 4.5ms 的低电平构成，这一独特的组合标志着一帧数据的开始，告诉接收端 “注意啦，重要信息要来了”。紧接着是地址码，它如同收件人的地址，用于识别不同的设备，长度为 8 位。为了确保地址码的准确性，还会附上 8 位的地址反码，通过正反码的比对来验证数据的可靠性，就像寄快递时，不仅要填写正确的收件地址，还要有一个确认信息，防止地址错误。
随后登场的是命令码，它传达了具体的控制指令，比如电视遥控器上的换台、音量调节等操作，同样是 8 位。与地址码类似，命令码也有对应的 8 位命令反码，用于校验命令码的正确性。整个数据帧长度固定约为 108ms，在重复模式下则会简化为仅含引导码的部分重发机制，这大大提高了数据传输的效率和可靠性，就像在高速公路上，有了快速通道和备用路线，确保信息能够高效、准确地送达。
在 NEC 协议中，数据位 0 和 1 的编码方式采用了脉冲宽度调制（PWM），这是一种非常巧妙的编码方式。逻辑 0 表示为 0.56ms 的高电平加 0.56ms 的低电平，逻辑 1 表示为 0.56ms 的高电平加 1.68ms 的低电平。通过不同的脉冲宽度组合，就能准确地传输各种数据信息，就像用长短不同的音符组合成美妙的音乐一样。这些时间定义是 NEC 协议的关键参数，接收端正是根据这些精确的时间来解码信号，还原出发送端的原始数据，每一个时间节点都至关重要，不容差错。
三、硬件搭建：让 STM32 与红外信号 “握手”

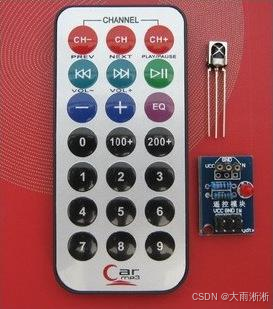

3.1 必备硬件清单
- STM32 开发板：作为核心控制单元，它犹如整个系统的 “大脑”，负责处理和分析接收到的红外信号。市面上常见的 STM32 开发板有正点原子的 STM32F429 探索者开发板、野火的 STM32F103 指南者开发板等，不同型号的开发板在性能和资源上略有差异，可根据实际需求和预算进行选择 。
- 红外接收头：它的作用至关重要，就像是一位敏锐的 “信号侦察兵”，专门负责接收红外遥控器发射的信号。常见的型号如 HS0038B、VS1838B 等，这些接收头能够将接收到的红外线信号转换为电信号，为后续的处理提供基础。
- 其他辅助元件：还需要一些电阻、电容等辅助元件。电阻在电路中起着限流、分压的作用，确保电路中的电流和电压处于合适的范围；电容则主要用于滤波，去除信号中的杂波，使信号更加稳定，就像给信号做了一次 “清洁”，让它能更准确地被处理。
3.2 硬件连接步骤
- 电源连接：将红外接收头的 VCC 引脚连接到 STM32 开发板的 3.3V 电源引脚，这就好比给红外接收头提供了源源不断的 “能量”，让它能够正常工作。同时，将红外接收头的 GND 引脚连接到开发板的地（GND）引脚，建立起电路的参考电位，确保信号传输的稳定性。在连接过程中，要特别注意引脚的对应关系，避免接错导致设备损坏。
- 信号引脚连接：把红外接收头的信号输出引脚（通常标记为 OUT）连接到 STM32 的一个 GPIO 输入引脚，例如 PA0。这个引脚将成为 STM32 接收红外信号的关键通道，就像一条信息高速公路，让信号能够顺利地从接收头传输到开发板中。在连接时，可以使用杜邦线进行连接，确保连接牢固，接触良好，防止出现接触不良导致信号丢失或不稳定的情况。
- 硬件连接检查：完成连接后，务必仔细检查一遍所有的连接是否正确，确保没有漏接、错接的情况。可以对照硬件连接图，逐一核对每个引脚的连接，就像在出发前检查行李是否带齐一样，确保硬件连接无误是后续顺利进行实验的重要前提。
四、软件编程：赋予 STM32 解码 “智慧”
4.1 开发环境准备
在进行 STM32 输入捕获解码 NEC 的软件开发时，首先要搭建好合适的开发环境。目前，常用的开发工具主要有 Keil MDK 和 IAR Embedded Workbench 等 ，它们各有特点，为开发者提供了丰富的功能。
Keil MDK 是一款非常受欢迎的集成开发环境，它专为基于 ARM Cortex-M、Cortex-R4、ARM7、ARM9 处理器设备提供了一个完整的开发环境，功能强大，能够满足大多数苛刻的嵌入式应用。安装 Keil MDK 时，你可以从官网下载安装程序，运行安装程序后，按照提示一步一步进行操作，选择安装路径、填写客户信息等，整个过程就像安装普通软件一样简单。安装完成后，启动 Keil MDK。在环境配置方面，点击菜单栏中的 “Project” -> “Options for Target”，在 “Target” 选项卡中，你可以根据项目需求设置编译器选项，比如优化级别，较高的优化级别可以使生成的代码更加精简高效，但可能会增加编译时间；代码生成格式也可按需选择，不同的格式在代码的存储和执行方式上会有所不同。接着点击 “Project” -> “Manage Run-Time Environment”，在 “Device” 选项卡中添加所需 STM32 设备的支持包，这样 Keil MDK 就能识别和支持你的开发板了。最后，点击菜单栏中的 “Debug” -> “Settings”，在 “Debugger” 选项卡中配置调试器选项，比如连接方式，如果使用 J-Link 调试器，就选择对应的 J-Link 连接方式，并设置好端口号等参数，确保能够顺利进行硬件调试。
IAR Embedded Workbench 同样是一款功能强大的集成开发环境，广泛用于嵌入式系统开发，它支持多种微控制器架构，包括 ARM、MSP430、8051 等。安装 IAR Embedded Workbench 的步骤也不复杂，从官网下载安装程序后运行，按照提示完成安装。安装完成后，启动软件。创建工作空间时，点击菜单栏中的 “File” -> “New” -> “Workspace”，为项目创建一个新的工作空间，就像为你的代码建立一个专属的 “家”。然后点击 “File” -> “New” -> “Project”，在 “Project wizard” 中创建新的项目，并选择对应的 STM32 设备型号。在项目设置中，配置编译器选项，IAR 编译器以其高度优化和代码效率而闻名，你可以根据项目对代码大小和执行速度的要求，调整优化级别等参数。配置调试器时，点击菜单栏中的 “Debug” -> “Options”，在 “Debugger” 选项卡中设置连接方式、端口号等调试器选项，以便在开发过程中能够准确地调试代码，找出潜在的问题。
4.2 编程思路剖析
利用 STM32 定时器输入捕获功能解码 NEC 协议，就像是一场精心策划的 “信息解读之旅”，每一步都至关重要。
首先，要配置好 STM32 的定时器为输入捕获模式，这就好比为 STM32 安装了一个精准的 “时间测量仪”。以 STM32F103 为例，假设我们使用 TIM2 定时器的通道 1 来捕获红外信号。在配置时，设置 TIM2 的时钟分频系数，比如将预分频器设置为 71，这样定时器的计数频率就是 1MHz，每个计数周期为 1us，能够非常精确地测量脉冲宽度。同时，设置自动重装载值，例如设置为 0xFFFF，以确定定时器的计数范围。
当红外接收头接收到红外信号后，信号会输入到 STM32 的 GPIO 引脚，此时定时器开始工作。由于 NEC 协议的引导码由 9ms 的高电平和 4.5ms 的低电平构成，我们可以通过定时器捕获这两个脉冲的宽度来判断是否接收到了有效的引导码。当检测到第一个下降沿时，启动定时器开始计数，当检测到下一个上升沿时，读取定时器的计数值，这个计数值就是高电平的持续时间，通过与 9ms 对应的计数值进行比较，判断是否接近 9ms；同理，继续捕获下一个下降沿，再次读取计数值，与 4.5ms 对应的计数值比较，以此来确认引导码是否正确。
在确认引导码之后，就开始解析数据位。NEC 协议中逻辑 0 表示为 0.56ms 的高电平加 0.56ms 的低电平，逻辑 1 表示为 0.56ms 的高电平加 1.68ms 的低电平。我们可以通过定时器依次捕获每个数据位的高电平和低电平的宽度，根据宽度来判断是逻辑 0 还是逻辑 1。例如，捕获到一个高电平后，记录下此时定时器的计数值，当检测到低电平到来时，再次读取计数值，两者相减得到高电平的持续时间，如果在 0.56ms 左右，则可能是逻辑 0 的高电平部分；接着继续捕获低电平的宽度，同样通过计数值相减来计算，以此类推，逐位解析出 32 位数据，包括地址码、地址反码、命令码和命令反码。在解析过程中，要注意数据的存储方式，将解析出的数据按照正确的顺序存储起来，以便后续处理。
4.3 关键代码实现
4.3.1 初始化代码
下面是 GPIO 和定时器初始化的代码示例，以 STM32F103 为例，使用 HAL 库进行开发：
#include "stm32f1xx_hal.h"
TIM_HandleTypeDef htim2;
GPIO_InitTypeDef GPIO_InitStruct;
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_TIM2_Init(void);
int main(void)
{
// 初始化HAL库
HAL_Init();
// 配置系统时钟
SystemClock_Config();
// 初始化GPIO
MX_GPIO_Init();
// 初始化TIM2定时器
MX_TIM2_Init();
// 启动定时器
HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_1);
while (1)
{
// 主循环可以处理其他任务
}
}
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
// 启用HSE振荡器
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
{
Error_Handler();
}
// 配置系统时钟
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK
| RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
Error_Handler();
}
}
static void MX_GPIO_Init(void)
{
__HAL_RCC_GPIOA_CLK_ENABLE();
GPIO_InitStruct.Pin = GPIO_PIN_0; // 假设红外接收信号连接到PA0
GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitStruct.Pull = GPIO_PULLUP;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}
static void MX_TIM2_Init(void)
{
htim2.Instance = TIM2;
htim2.Init.Prescaler = 71; // 分频系数，72MHz/72 = 1MHz
htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
htim2.Init.Period = 0xFFFF; // 自动重装载值
htim2.Init.ClockDivision = 0;
if (HAL_TIM_IC_Init(&htim2) != HAL_OK)
{
Error_Handler();
}
// 配置输入捕获
TIM_IC_InitTypeDef sConfigIC;
sConfigIC.ICPolarity = TIM_INPUTCHANNELPOLARITY_RISING; // 上升沿捕获
sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI;
sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;
sConfigIC.ICFilter = 0;
if (HAL_TIM_IC_ConfigChannel(&htim2, &sConfigIC, TIM_CHANNEL_1) != HAL_OK)
{
Error_Handler();
}
// 配置中断
HAL_NVIC_SetPriority(TIM2_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(TIM2_IRQn);
}
void Error_Handler(void)
{
// 错误处理函数
while (1)
{
}
}
#ifdef USE_FULL_ASSERT
void assert_failed(uint8_t *file, uint32_t line)
{
// 断言失败处理函数
}
#endif
在这段代码中，MX_GPIO_Init函数用于初始化 GPIO，将 PA0 配置为输入模式，并使能上拉电阻，这样可以确保在没有信号输入时，引脚处于高电平状态，提高信号的稳定性。MX_TIM2_Init函数则负责初始化 TIM2 定时器，设置预分频器为 71，使得定时器的计数频率为 1MHz，每个计数周期为 1us，能够精确地测量时间；设置计数模式为向上计数，自动重装载值为 0xFFFF，以确定计数范围；同时配置输入捕获通道 1，设置为上升沿捕获，直接映射到 TI1，不分频，无滤波，这样能够准确地捕获到信号的边沿变化；最后配置 TIM2 的中断，设置优先级为 0，使能中断，以便在捕获到信号变化时能够及时触发中断进行处理。
4.3.2 中断处理函数
中断服务函数是解码过程的核心部分，下面是 TIM2 中断服务函数的示例代码：
volatile uint32_t ir_data = 0; // 存储解码后的数据
volatile uint8_t bit_cnt = 0; // 记录当前解析的位数
static uint32_t last_time = 0; // 记录上一次捕获的时间
void TIM2_IRQHandler(void)
{
if (__HAL_TIM_GET_IT_SOURCE(&htim2, TIM_IT_CC1) != RESET) // 判断是否是捕获中断
{
uint32_t current_time = __HAL_TIM_GET_COUNTER(&htim2); // 获取当前定时器计数值
uint32_t pulse_width = current_time - last_time; // 计算脉冲宽度
if (bit_cnt == 0) // 检测引导码
{
if (pulse_width >= 8500 && pulse_width <= 9500) // 9ms左右的高电平，判断引导码的高电平部分
{
// 继续捕获低电平
__HAL_TIM_SET_COUNTER(&htim2, 0); // 清空定时器计数值
__HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_FALLING); // 切换为下降沿捕获
}
else
{
// 引导码错误，重新开始
bit_cnt = 0;
ir_data = 0;
}
}
else if (bit_cnt == 1)
{
if (pulse_width >= 4000 && pulse_width <= 5000) // 4.5ms左右的低电平，判断引导码的低电平部分
{
bit_cnt = 2; // 引导码正确，开始解析数据
__HAL_TIM_SET_COUNTER(&htim2, 0); // 清空定时器计数值
__HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_RISING); // 切换为上升沿捕获
}
else
{
// 引导码错误，重新开始
bit_cnt = 0;
ir_data = 0;
}
}
else if (bit_cnt < 34) // 解析数据位
{
if (pulse_width >= 450 && pulse_width <= 650) // 0.56ms左右的高电平，可能是数据位的起始
{
__HAL_TIM_SET_COUNTER(&htim2, 0); // 清空定时器计数值
__HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_FALLING); // 切换为下降沿捕获
}
else
{
// 数据位错误，重新开始
bit_cnt = 0;
ir_data = 0;
}
}
else if (bit_cnt == 34)
{
uint32_t low_pulse_width = current_time - last_time; // 捕获数据位的低电平宽度
if (low_pulse_width >= 450 && low_pulse_width <= 650) // 0.56ms左右的低电平，判断为逻辑0
{
ir_data >>= 1;
}
else if (low_pulse_width >= 1500 && low_pulse_width <= 1800) // 1.68ms左右的低电平，判断为逻辑1
{
ir_data |= (1UL << 31);
ir_data >>= 1;
}
bit_cnt++;
__HAL_TIM_SET_COUNTER(&htim2, 0); // 清空定时器计数值
__HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_RISING); // 切换为上升沿捕获
}
else if (bit_cnt < 66) // 继续解析数据位
{
if (pulse_width >= 450 && pulse_width <= 650) // 0.56ms左右的高电平，可能是数据位的起始
{
__HAL_TIM_SET_COUNTER(&htim2, 0); // 清空定时器计数值
__HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_1, TIM_INPUTCHANNELPOLARITY_FALLING); // 切换为下降沿捕获
}
else
{
// 数据位错误，重新开始
bit_cnt = 0;
ir_data = 0;
}
}
else if (bit_cnt == 66)
{
uint32_t low_pulse_width = current_time - last_time; // 捕获数据位的低电平宽度
if (low_pulse_width >= 450 && low_pulse_width <= 650) // 0.56ms左右的低电平，判断为逻辑0
{
ir_data >>= 1;
}
else if (low_pulse_width >= 1500 && low_pulse_width <= 1800) // 1.68ms左右的低电平，判断为逻辑1
{
ir_data |= (1UL << 31);
ir_data >>= 1;
}
bit_cnt = 0; // 解析完成，准备下一次解码
// 这里可以添加数据校验和处理代码
uint8_t address = (ir_data >> 24) & 0xFF;
uint8_t command = (ir_data >> 8) & 0xFF;
uint8_t inv_command = ir_data & 0xFF;
if ((command ^ inv_command) == 0xFF)
{
// 数据校验通过，处理命令
// 例如控制LED灯等操作
}
}
last_time = current_time; // 更新上一次捕获的时间
__HAL_TIM_CLEAR_IT(&htim2, TIM_IT_CC1); // 清除中断标志位
}
}
在这个中断服务函数中，首先通过__HAL_TIM_GET_IT_SOURCE宏判断是否是捕获中断。如果是，获取当前定时器的计数值，并计算脉冲宽度。根据bit_cnt的值来判断当前处于解码的哪个阶段。当bit_cnt为 0 时，检测引导码的高电平部分，判断脉冲宽度是否在 9ms 左右；当bit_cnt为 1 时，检测引导码的低电平部分，判断脉冲宽度是否在 4.5ms 左右。如果引导码正确，则开始解析数据位，通过判断高电平和低电平的宽度来确定是逻辑 0 还是逻辑 1，将解析出的数据存储到ir_data中。当解析完 32 位数据后，进行数据校验，通过比较命令码和命令反码来验证数据的正确性。如果校验通过，可以根据解析出的命令码执行相应的操作，比如控制 LED 灯的亮灭等。
五、调试与优化：让解码更稳定、高效
5.1 常见问题及解决方法
在基于 STM32 输入捕获解码 NEC 的过程中，难免会遇到各种问题，这些问题就像是前进道路上的 “小怪兽”，需要我们一一攻克。
解码错误：这是调试过程中最常遇到的问题之一。比如，解析出的地址码或命令码与遥控器实际发送的不一致。造成这种情况的原因可能是多方面的。首先，定时器的精度不够可能导致脉冲宽度测量不准确。NEC 协议对脉冲宽度的时间要求非常严格，逻辑 0 和逻辑 1 的脉冲宽度差异较小，如果定时器的分辨率不足，就很容易误判。解决这个问题，可以适当调整定时器的预分频系数，提高定时器的计数频率，从而提高时间测量的精度。例如，将预分频系数减小，使定时器能够更精确地测量脉冲宽度。其次，数据处理过程中的位序错误也可能导致解码错误。NEC 协议中数据是低位在前，高位在后发送的，如果在处理数据时没有按照正确的位序进行移位和存储，就会得到错误的解码结果。在代码中仔细检查数据处理的位序逻辑，确保数据的正确存储和解析。
信号干扰：信号干扰也是一个让人头疼的问题。在实际应用环境中，可能存在各种电磁干扰，这些干扰会导致红外接收头接收到的信号出现杂波，影响解码的准确性。比如，附近的电子设备如手机、微波炉等产生的电磁辐射，可能会干扰红外信号的传输。解决信号干扰问题，可以从硬件和软件两方面入手。在硬件方面，在红外接收头的信号输入端添加 RC 低通滤波器，能够有效滤除高频干扰信号。选择合适的电阻和电容值，组成一个简单的 RC 低通滤波器，将其连接在红外接收头和 STM32 的 GPIO 引脚之间。同时，优化 PCB 布局，将红外接收模块与其他易产生干扰的元件保持一定的距离，减少电磁耦合。在软件方面，可以采用软件滤波算法，比如多次采样平均法。在捕获到脉冲宽度后，连续采集多个样本值，然后计算它们的平均值作为最终的有效数据，这样能够有效抑制随机噪声的影响 。
丢帧现象：有时候会出现丢帧的情况，即无法完整地捕获到一帧 NEC 协议数据。这可能是由于中断处理时间过长，导致在捕获下一个脉冲边沿时错过了最佳时机。当系统中有其他高优先级的任务占用了大量的 CPU 时间，使得中断服务程序不能及时响应，就容易出现丢帧。为了解决丢帧问题，优化中断服务程序，使其尽可能简短高效。将一些复杂的数据处理任务放到主程序中执行，中断服务程序只负责记录关键的时间点和脉冲宽度信息。合理设置中断优先级，确保红外解码的中断具有较高的优先级，能够及时响应。
5.2 优化策略探讨
为了让 STM32 输入捕获解码 NEC 的性能更上一层楼，我们可以从多个方面进行优化，就像给一辆汽车进行全面升级，让它跑得更快、更稳。
定时器精度优化：定时器的精度对于解码的准确性至关重要。除了前面提到的调整预分频系数外，还可以选择更高性能的定时器。一些 STM32 型号提供了高级定时器，它们具有更丰富的功能和更高的精度。比如，STM32F4 系列的高级定时器可以实现更精确的时间测量和更灵活的捕获模式。在配置定时器时，根据 NEC 协议的时间要求，精确计算预分频系数和自动重装载值，确保定时器能够准确地测量脉冲宽度。例如，对于 38kHz 的载波频率，根据系统时钟频率，合理设置预分频器，使定时器的计数频率能够精确地对应 NEC 协议中的时间参数。
中断处理效率提升：中断处理效率直接影响到解码的实时性。采用中断嵌套机制，在处理红外解码中断时，屏蔽其他低优先级的中断，防止其他中断打断解码过程，确保中断服务程序能够快速、完整地执行。使用 DMA（直接内存访问）技术辅助数据传输。在捕获到数据后，可以通过 DMA 将数据快速传输到内存中，减少 CPU 的干预，提高数据处理的效率。这样，CPU 可以在 DMA 传输数据的同时，处理其他任务，大大提高了系统的整体性能。
代码优化：对代码进行优化可以提高程序的执行效率。运用内联函数，将一些频繁调用的小函数定义为内联函数，这样在编译时，函数代码会直接嵌入到调用处，避免了函数调用的开销，提高了执行速度。在解码过程中，像计算脉冲宽度、判断逻辑 0 和逻辑 1 的函数，如果使用内联函数，能够显著提高程序的运行效率。合理使用变量和数据结构，减少内存的占用和访问时间。避免使用过多的全局变量，尽量使用局部变量，因为局部变量存储在栈中，访问速度更快。选择合适的数据结构来存储和处理数据，比如使用位域来存储地址码和命令码，能够节省内存空间，提高数据处理的效率。通过对代码进行全面的优化，能够使 STM32 在解码 NEC 协议时更加高效、稳定，为实际应用提供更好的支持。
六、总结与展望：技术探索永不止步
通过本次对 STM32 输入捕获解码 NEC 的深入探索，我们成功地搭建起硬件平台，让 STM32 与红外信号实现了 “握手”，并赋予了 STM32 解码的 “智慧”，通过精心编写的软件代码，使其能够准确地解析 NEC 协议信号。在这个过程中，我们详细了解了红外通信与 NEC 协议的基础原理，明白了红外线是如何在我们日常生活中悄无声息地传递着各种指令，以及 NEC 协议那严谨而精妙的帧结构和编码方式。
在硬件搭建时，选择合适的 STM32 开发板和红外接收头，并正确地进行连接，就如同为整个系统打造了坚实的 “骨架”，确保了信号的稳定传输和接收。而软件编程则像是赋予了这个 “骨架” 以 “灵魂”，通过合理配置定时器和 GPIO，编写高效的中断处理函数，实现了对 NEC 协议信号的精确解码，将红外遥控器发送的指令准确无误地转化为 STM32 能够理解和执行的信号。
在调试过程中，我们遇到了诸多问题，如解码错误、信号干扰和丢帧现象等，但通过不断地分析和尝试，我们找到了相应的解决方法。这些问题的解决不仅让我们的项目得以顺利推进，更让我们对 STM32 输入捕获解码 NEC 的原理和实现有了更深刻的理解。同时，我们还探讨了一系列优化策略，从定时器精度优化到中断处理效率提升，再到代码优化，每一个方面的优化都让系统的性能得到了进一步提升，使其更加稳定、高效地运行。
然而，技术的发展永无止境，红外通信领域同样如此。未来，随着物联网技术的飞速发展，红外通信在智能家居、工业自动化等领域的应用将更加广泛和深入。希望读者们能够以本次探索为起点，继续深入研究红外通信技术，尝试将其与更多的技术进行融合，开发出更具创新性的应用。比如，探索将红外通信与蓝牙、Wi-Fi 等无线通信技术相结合，实现更复杂的智能家居控制方案；或者将其应用于工业自动化生产线中，实现设备之间更精准、更高效的通信与协作。相信在不断的探索和实践中，大家能够在红外通信及相关技术领域取得更多的成果，为技术的发展贡献自己的力量。
