一、什么是 STM32 ADC 与虚拟示波器

在进入 STM32 ADC 实现虚拟示波器的奇妙世界之前，先来认识一下这两个关键角色。STM32 是意法半导体推出的基于 ARM Cortex-M 内核的 32 位微控制器，凭借高性能、低成本、低功耗的优势，广泛应用于工业控制、消费电子、智能家居等领域，成为嵌入式开发的热门选择。

ADC 即模数转换器，作为数字世界和模拟世界的桥梁，其作用至关重要。在 STM32 微控制器中，ADC 外设能够将连续变化的模拟信号，如电压、温度、声音等，转换为离散的数字信号，以便微控制器进行处理、分析和存储 。以测量温度为例，温度传感器输出的是与温度相关的模拟电压信号，经过 STM32 的 ADC 转换后，就变成了数字量，微控制器可根据预先设定的算法将其转换为实际温度值，从而实现对温度的监测和控制。

虚拟示波器则是利用计算机软件模拟传统示波器功能的测量工具。它借助计算机强大的处理能力和显示能力，完成信号的采集、分析和显示任务。与传统示波器相比，虚拟示波器不仅成本更低、功能更灵活，还能方便地与其他软件和设备集成，实现更复杂的测试和分析功能。例如，在进行电子电路实验时，虚拟示波器可以通过软件算法实现对信号的滤波、频谱分析等高级功能，为工程师提供更丰富的信号特征信息。

当 STM32 ADC 遇上虚拟示波器，就像找到了最佳搭档。STM32 ADC 负责将模拟信号精准转换为数字信号，虚拟示波器则利用这些数字信号在计算机屏幕上绘制出直观的波形图，让用户能够实时观测信号的变化。此外，基于 STM32 的虚拟示波器还具有可定制性强的特点，开发者可以根据具体需求，灵活调整信号采集频率、分辨率等参数，满足不同应用场景的要求。

二、搭建硬件基础

2.1 选择合适的 STM32 开发板

工欲善其事，必先利其器。选择一块合适的 STM32 开发板是实现虚拟示波器的基础。市场上的 STM32 开发板琳琅满目，常见的有 STM32F103、STM32F407、STM32H743 等系列开发板 。在选择时，需要重点考虑开发板的 ADC 性能。例如，STM32F407 的 ADC 具有 12 位分辨率，采样率可达 2.4MSPS，能够满足大多数中低频信号采集需求；而 STM32H743 的 ADC 性能更为强劲，分辨率同样为 12 位，但采样率最高可达 5.3MSPS，适合对高频信号的采集。

资源丰富度也是重要考量因素。丰富的外设资源可以为项目拓展更多功能。如 STM32F407 具备多种通信接口，包括 USART、SPI、I2C 等，方便与上位机进行数据传输，还拥有较大容量的内存和 Flash，可用于存储采集的数据和程序代码 。此外，开发板的成本、易用性以及社区资源等因素也需纳入考虑范围。综合各方面因素后，就可以挑选出最适合项目需求的开发板。

2.2 外围电路设计要点

选好开发板后，就要开始设计外围电路。外围电路如同人体的神经网络，连接并支持着各个关键部件的运行，对于实现虚拟示波器的功能起着不可或缺的作用。

信号调理电路是首先要设计的。由于输入的模拟信号可能幅值过大或过小，也可能夹杂着噪声，因此需要进行调理，使其符合 ADC 的输入要求。比如，对于幅值较大的信号，可以通过分压电路将其幅值降低到 ADC 的输入范围之内；对于幅值较小的信号，则需利用运算放大器组成的放大电路进行放大。此外，滤波电路也至关重要，它能有效去除信号中的高频噪声，提高信号的质量。以一个简单的一阶 RC 低通滤波器为例，它由一个电阻 R 和一个电容 C 组成，通过合理选择 R 和 C 的值，可以设置滤波器的截止频率，让低于截止频率的信号顺利通过，而高于截止频率的信号则被大幅衰减。

在信号调理过程中，还需要注意信号的直流偏置问题。例如，当输入的是交流信号时，由于 STM32 的 ADC 通常只能处理正电压信号，所以需要将交流信号进行偏置，使其整体处于正电压范围内。一种常见的方法是使用加法器电路，将一个直流电压（如 1.65V，对于 3.3V 供电的 STM32 系统）与交流信号相加，实现直流偏置的调整。

稳定的电源是整个系统正常工作的关键。电源电路需要为开发板和外围电路提供稳定、干净的电源。一般来说，STM32 开发板需要 3.3V 或 5V 的直流电源。可以采用线性稳压芯片（如 AMS1117）或开关稳压芯片（如 LM2596）来实现电源转换。在电源电路设计中，去耦电容的使用非常重要，它可以有效滤除电源中的高频噪声，防止噪声对电路产生干扰。通常在电源输入端和芯片电源引脚附近，分别放置一个 10μF 左右的电解电容和一个 0.1μF 的陶瓷电容，电解电容用于滤除低频噪声，陶瓷电容则用于滤除高频噪声 。

通信接口电路负责实现开发板与上位机之间的数据传输。常见的通信接口有 USB、串口、SPI 等。若选择串口通信，只需将 STM32 的串口引脚与上位机的串口进行连接，同时注意电平转换问题。例如，STM32 的串口电平通常为 TTL 电平，而上位机的串口一般为 RS-232 电平，需要使用 MAX232 等电平转换芯片进行转换 。若采用 USB 通信，可利用 STM32 自带的 USB 接口，配合相应的 USB 驱动电路，实现高速数据传输。

下面是一个简单的基于 STM32F103 的虚拟示波器外围电路设计图：

[此处插入外围电路设计图]

在这个设计图中，信号调理电路由运算放大器 U1、电阻 R1 - R4 和电容 C1 - C2 组成，实现对输入信号的放大、滤波和偏置调整；电源电路采用 AMS1117 稳压芯片，将 5V 电源转换为 3.3V 为开发板供电，并通过多个去耦电容保证电源的稳定性；通信接口电路采用 CH340 芯片实现 USB 转串口功能，方便与上位机进行通信。

三、软件编程实现

3.1 开发环境搭建

要进行 STM32 的软件开发，首先需要搭建合适的开发环境。常见的开发环境有 Keil MDK 和 STM32CubeIDE ，它们各有特点，开发者可以根据自己的习惯和项目需求进行选择。

Keil MDK 是一款被广泛使用的集成开发环境，以其强大的功能和友好的界面深受开发者喜爱。安装 Keil MDK 时，首先要从官方网站或其他可靠渠道下载安装包，下载完成后，双击安装包开始安装。在安装过程中，按照提示逐步进行操作，如选择安装路径、接受许可协议等。安装完成后，还需要安装相应的设备支持包，以便支持特定型号的 STM32 芯片。例如，若使用 STM32F407 开发板，就需要安装 STM32F4 系列的设备支持包 。

STM32CubeIDE 是 ST 官方推出的集成开发环境，它集成了 STM32CubeMX 图形化配置工具，能极大地简化开发流程。安装 STM32CubeIDE 前，需确保计算机已安装 Java 环境，因为它是基于 Java 开发的。从 ST 官网下载安装包后，解压并运行安装程序，同样按照安装向导的提示完成安装。安装完成后，首次启动时需要设置工作区路径，工作区用于存放项目文件等内容。

STM32CubeMX 作为一款图形化配置工具，在 STM32 开发中起着重要作用。它可以直观地配置 STM32 微控制器的各种外设，如 GPIO、ADC、USART 等，还能自动生成初始化代码，大大减少了开发者手动编写代码的工作量。使用 STM32CubeMX 时，先打开软件，点击 “新建工程”，然后在芯片选择界面中搜索并选择所需的 STM32 芯片型号，如 STM32F103C8T6。接下来，在 Pinout & Configuration 选项卡中，对芯片的引脚功能、时钟、外设等进行配置 。例如，配置 ADC 时，可设置其工作模式、分辨率、采样时间等参数；配置时钟时，可以选择外部高速时钟（HSE）或内部高速时钟（HSI），并对系统时钟进行分频设置，以满足不同的应用需求。配置完成后，点击 “GENERATE CODE” 按钮，即可生成相应的工程代码，这些代码可以直接导入到 Keil MDK 或 STM32CubeIDE 中进行进一步开发。

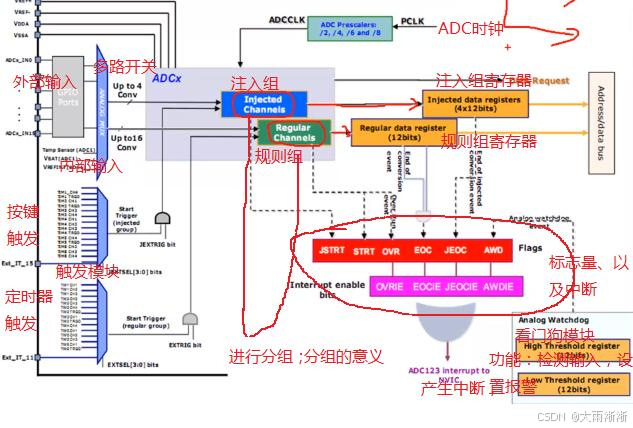

3.2 ADC 初始化与配置

ADC 的初始化与配置是实现虚拟示波器的关键步骤之一，它直接影响到信号采集的精度和效率。在 STM32CubeMX 中配置 ADC 非常方便，以 STM32F407 为例，打开 STM32CubeMX 并新建工程，选择好芯片型号后，进入 Pinout & Configuration 选项卡，点击 “ADC1”（假设使用 ADC1），在右侧的配置界面中，可以对 ADC 的各种参数进行设置。

分辨率是首先要设置的重要参数，它决定了 ADC 转换后数字信号的精度。STM32F407 的 ADC 支持 12 位分辨率，这意味着它可以将模拟信号转换为 2^12（即 4096）个不同的数字值，能够满足大多数应用场景的精度需求。在配置界面中，将 “Resolution” 设置为 “12 Bits” 即可选择 12 位分辨率 。

采样率也是一个关键参数，它表示 ADC 每秒对模拟信号进行采样的次数。采样率的选择要根据输入信号的频率来确定，根据奈奎斯特采样定理，采样率至少要大于输入信号最高频率的两倍，才能保证不失真地还原原始信号。在 STM32CubeMX 中，可以通过设置 “Sampling Time” 来调整采样时间，进而影响采样率。例如，将采样时间设置为 “15 Cycles”，结合系统时钟频率，就可以计算出相应的采样率。

触发方式决定了 ADC 何时开始转换。常见的触发方式有软件触发和硬件触发。软件触发是通过程序代码发送触发信号，让 ADC 开始转换；硬件触发则可以由外部中断、定时器等硬件信号触发。在 STM32CubeMX 的配置界面中，“External Trigger Conversion Source” 选项用于选择触发方式，若选择 “Timer1 CC1”，则表示使用定时器 1 的捕获比较通道 1 作为触发源 。

若使用代码配置 ADC，以 STM32 HAL 库为例，下面是一段配置 ADC 的代码示例：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc1;

void ADC_Init(void)

{

// 使能ADC1时钟

__HAL_RCC_ADC1_CLK_ENABLE();

// 配置ADC1

hadc1.Instance = ADC1;

hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;

hadc1.Init.Resolution = ADC_RESOLUTION_12B;

hadc1.Init.ScanConvMode = DISABLE;

hadc1.Init.ContinuousConvMode = ENABLE;

hadc1.Init.DiscontinuousConvMode = DISABLE;

hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;

hadc1.Init.ExternalTrigConv = ADC_EXTERNALTRIGCONV_T1_CC1;

hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;

hadc1.Init.NbrOfConversion = 1;

hadc1.Init.DMAContinuousRequests = DISABLE;

hadc1.Init.EOCSelection = ADC_EOC_SEQ_CONV;

if (HAL_ADC_Init(&hadc1) != HAL_OK)

{

// 初始化错误处理

Error_Handler();

}

// 配置ADC通道

ADC_ChannelConfTypeDef sConfig;

sConfig.Channel = ADC_CHANNEL_0;

sConfig.Rank = 1;

sConfig.SamplingTime = ADC_SAMPLETIME_15CYCLES;

if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)

{

// 通道配置错误处理

Error_Handler();

}

}

在这段代码中，首先使用__HAL_RCC_ADC1_CLK_ENABLE()函数使能 ADC1 的时钟，然后对hadc1结构体进行配置，设置了时钟分频、分辨率、转换模式、触发方式等参数。最后，使用HAL_ADC_ConfigChannel()函数配置 ADC 的通道，这里配置的是通道 0，采样时间为 15 个周期。

3.3 数据采集与处理

完成 ADC 的配置后，就可以进行数据采集了。为了提高数据采集的效率，减少 CPU 的负担，可以使用 DMA（直接内存访问）技术。DMA 允许外设直接访问内存，而无需 CPU 的干预，这样 CPU 就可以在 DMA 传输数据的同时执行其他任务，大大提高了系统的运行效率。

在 STM32CubeMX 中配置 DMA 非常便捷，还是以 STM32F407 为例，在配置 ADC 的同时，进入 DMA Settings 选项卡，点击 “Add” 按钮，选择 “ADC1_RX”（表示接收 ADC1 的数据），然后配置 DMA 的参数，如传输方向（从外设到内存）、数据宽度（16 位，因为 ADC 转换后的数据是 16 位）、增量模式（使能，让内存地址自动递增，便于存储连续采集的数据）等 。

在代码中，需要初始化 DMA 并使能相关中断。以下是一段结合 DMA 进行 ADC 数据采集的代码示例：

#include "stm32f4xx_hal.h"

ADC_HandleTypeDef hadc1;

DMA_HandleTypeDef hdma_adc1;

uint16_t adc_data[100]; // 用于存储ADC采集的数据

void ADC_DMA_Init(void)

{

// 初始化DMA

hdma_adc1.Instance = DMA2_Stream0;

hdma_adc1.Init.Channel = DMA_CHANNEL_0;

hdma_adc1.Init.Direction = DMA_PERIPH_TO_MEMORY;

hdma_adc1.Init.PeriphInc = DMA_PINC_DISABLE;

hdma_adc1.Init.MemInc = DMA_MINC_ENABLE;

hdma_adc1.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;

hdma_adc1.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;

hdma_adc1.Init.Mode = DMA_CIRCULAR;

hdma_adc1.Init.Priority = DMA_PRIORITY_LOW;

hdma_adc1.Init.FIFOMode = DMA_FIFOMODE_DISABLE;

if (HAL_DMA_Init(&hdma_adc1) != HAL_OK)

{

Error_Handler();

}

// 将DMA与ADC关联

__HAL_LINKDMA(&hadc1, DMA_Handle, hdma_adc1);

// 初始化ADC

hadc1.Instance = ADC1;

hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;

hadc1.Init.Resolution = ADC_RESOLUTION_12B;

hadc1.Init.ScanConvMode = DISABLE;

hadc1.Init.ContinuousConvMode = ENABLE;

hadc1.Init.DiscontinuousConvMode = DISABLE;

hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;

hadc1.Init.ExternalTrigConv = ADC_EXTERNALTRIGCONV_T1_CC1;

hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;

hadc1.Init.NbrOfConversion = 1;

hadc1.Init.DMAContinuousRequests = ENABLE;

hadc1.Init.EOCSelection = ADC_EOC_SEQ_CONV;

if (HAL_ADC_Init(&hadc1) != HAL_OK)

{

Error_Handler();

}

// 配置ADC通道

ADC_ChannelConfTypeDef sConfig;

sConfig.Channel = ADC_CHANNEL_0;

sConfig.Rank = 1;

sConfig.SamplingTime = ADC_SAMPLETIME_15CYCLES;

if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)

{

Error_Handler();

}

}

int main(void)

{

// 初始化ADC和DMA

ADC_DMA_Init();

// 启动ADC和DMA

if (HAL_ADC_Start_DMA(&hadc1, (uint32_t *)adc_data, 100) != HAL_OK)

{

Error_Handler();

}

while (1)

{

// 主循环可以执行其他任务

}

}

在这段代码中，首先初始化了 DMA，设置了 DMA 的各种参数，包括通道、传输方向、数据对齐方式、模式等。然后将 DMA 与 ADC 关联起来，通过__HAL_LINKDMA()函数实现。接着初始化 ADC，并配置了 ADC 的通道。在主函数中，调用HAL_ADC_Start_DMA()函数启动 ADC 的 DMA 传输，将采集到的数据存储到adc_data数组中，这里设置一次传输 100 个数据，采用循环模式，当缓冲区满后会自动覆盖前面的数据，实现连续的数据采集 。

采集到的数据可能存在噪声或误差，因此需要进行适当的数据处理。简单的数据处理算法有滤波和校准。滤波可以去除信号中的噪声，常见的滤波算法有均值滤波、中值滤波等。均值滤波是将连续采集的多个数据进行求和，然后取平均值作为滤波后的结果，其代码实现如下：

// 均值滤波函数

uint16_t mean_filter(uint16_t *data, uint8_t length)

{

uint32_t sum = 0;

for (uint8_t i = 0; i < length; i++)

{

sum += data[i];

}

return sum / length;

}

在这个函数中，data是存储采集数据的数组，length是参与滤波的数据个数。函数通过遍历数组，将所有数据相加，然后除以数据个数得到平均值，返回的平均值就是滤波后的结果。

校准则是为了消除 ADC 本身的误差，提高测量的准确性。校准可以通过硬件校准和软件校准两种方式实现。硬件校准通常需要使用高精度的参考电压源，通过与参考电压进行比较来校准 ADC 的输出；软件校准则是通过算法对采集到的数据进行修正。例如，可以预先采集一组已知电压值的数据，然后根据采集值与实际值的差异，建立一个校准表，在后续的数据采集过程中，根据校准表对采集到的数据进行修正，以提高测量精度 。

3.4 通信接口编程

采集到的数据需要传输到上位机进行显示和分析，这就需要用到通信接口。常见的通信接口有串口通信、USB 通信、SPI 通信等。这里以串口通信为例，介绍通信接口的编程实现。

在 STM32CubeMX 中配置串口通信同样很方便，假设使用 USART1，进入 Pinout & Configuration 选项卡，点击 “USART1”，在右侧的配置界面中，设置串口的参数，如波特率（常见的有 9600、115200 等，根据实际需求选择，这里设置为 115200）、数据位（一般为 8 位）、停止位（1 位或 2 位，这里选择 1 位）、校验位（无校验、奇校验、偶校验等，这里选择无校验）等 。

在代码中，需要初始化串口并编写数据发送函数。以下是一段基于 STM32 HAL 库的串口通信代码示例：

#include "stm32f4xx_hal.h"

UART_HandleTypeDef huart1;

void USART_Init(void)

{

// 使能USART1时钟

__HAL_RCC_USART1_CLK_ENABLE();

// 配置USART1

huart1.Instance = USART1;

huart1.Init.BaudRate = 115200;

huart1.Init.WordLength = UART_WORDLENGTH_8B;

huart1.Init.StopBits = UART_STOPBITS_1;

huart1.Init.Parity = UART_PARITY_NONE;

huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;

huart1.Init.Mode = UART_MODE_TX_RX;

if (HAL_UART_Init(&huart1) != HAL_OK)

{

Error_Handler();

}

}

// 发送数据函数

void USART_SendData(uint8_t *data, uint16_t length)

{

HAL_UART_Transmit(&huart1, data, length, 1000); // 发送数据，超时时间为1000ms

}

在这段代码中，首先使用__HAL_RCC_USART1_CLK_ENABLE()函数使能 USART1 的时钟，然后对huart1结构体进行配置，设置了波特率、数据位、停止位、校验位等参数。USART_SendData()函数用于发送数据，它调用HAL_UART_Transmit()函数将数据发送出去，其中data是要发送的数据数组，length是数据长度，1000 表示发送超时时间为 1000 毫秒 。

在实际应用中，还可以结合中断或 DMA 来实现更高效的数据传输。例如，使用 DMA 进行串口数据发送时，可以将数据预先存储在内存中，然后通过 DMA 将数据快速传输到串口发送缓冲区，这样可以避免 CPU 在数据发送过程中的频繁干预，提高系统的运行效率。同时，还可以配置串口中断，当数据发送完成或接收数据时，触发中断，在中断服务函数中进行相应的处理 。

除了串口通信，USB 通信也是一种常用的高速通信方式，它具有传输速度快、使用方便等优点，特别适合大数据量的传输。在 STM32 中，许多型号都内置了 USB 接口，通过配置 USB 相关的寄存器和驱动程序，可以实现 USB 通信。SPI 通信则常用于与外部设备进行高速数据传输，如与 SPI Flash、ADC 芯片等进行通信，它具有通信速度快、协议简单等特点。开发者可以根据项目的具体需求，选择合适的通信接口来实现数据传输。

3.5 上位机软件设计

上位机软件负责接收从 STM32 发送过来的数据，并将其显示为直观的波形图，同时还可以提供一些交互功能，如参数设置、数据保存等。这里使用 Python 结合 PyQtGraph 库来实现上位机软件的设计。

PyQtGraph 是一个基于 Python 的快速、易用的图形绘制库，它提供了丰富的绘图功能，能够方便地绘制各种类型的图形，如折线图、散点图、柱状图等，非常适合用于数据可视化。

首先，需要安装 PyQtGraph 库，可以使用 pip 命令进行安装：

pip install pyqtgraph

安装完成后，就可以开始编写上位机软件代码了。以下是一个简单的上位机软件代码示例，它实现了接收串口数据并实时绘制波形图的功能：

import sys

import serial

import pyqtgraph as pg

from pyqtgraph.Qt import QtGui, QtCore

# 配置串口

ser = serial.Serial('COM3', 115200) # 根据实际情况修改串口和波特率

app = QtGui.QApplication(sys.argv)

win = pg.GraphicsWindow(title="Virtual Oscilloscope")

p = win.addPlot(title="Waveform")

curve = p.plot(pen='r')

data = []

def update():

global data

while ser.in_waiting:

byte = ser.read(2) # 假设ADC数据为2字节

value = int.from_bytes(byte, byteorder='little')

data.append(value)

if len(data) > 1000:

data = data[-

四、调试与优化

4.1 常见问题及解决方法

在基于STM32 ADC实现虚拟示波器的过程中，难免会遇到各种问题，下面就为大家列举一些常见问题及对应的解决方法。

硬件连接问题是最容易出现的。比如ADC采集不到数据，有可能是硬件连接错误导致的。这时候需要仔细检查开发板与外围电路之间的连线，确保ADC的输入通道与信号源正确连接，电源供电正常。曾经有位开发者在搭建电路时，不小心将ADC的输入引脚与其他引脚接反了，导致一直无法采集到数据，后来仔细检查连线后才解决了问题 。

通信异常也是常见问题之一。如果上位机接收不到数据，首先要检查通信接口的配置是否正确，包括波特率、数据位、停止位、校验位等参数，要确保下位机和上位机的通信参数一致。其次，检查通信线路是否正常，有无断路、短路等情况。以串口通信为例，若使用USB转串口模块，还要确保驱动程序已正确安装。有一次，笔者在项目中遇到上位机接收数据异常的问题，经过排查发现是USB转串口模块的驱动程序损坏，重新安装驱动后问题得到解决 。

波形显示异常也是让人头疼的问题。比如波形抖动严重，可能是由于信号受到干扰或数据处理算法不当导致的。对于信号干扰问题，可以从硬件和软件两方面入手解决。硬件方面，优化电路板的布局布线，增加去耦电容，减少信号线上的干扰；软件方面，采用滤波算法对采集到的数据进行处理，如均值滤波、中值滤波等。若波形显示不连续，可能是数据传输过程中出现丢包现象，需要检查通信协议和数据缓冲区的设置，确保数据能够完整、准确地传输 。

4.2 性能优化策略

为了让虚拟示波器的性能更上一层楼，可以从多个方面进行优化。

提高采样率是关键的一环。可以通过优化ADC的配置来实现，比如选择更高的ADC时钟频率，但要注意不能超过ADC的最大工作频率，否则会影响转换精度。还可以采用多通道交错采样技术，利用STM32的多个ADC通道同时对信号进行采样，从而提高整体采样率。例如，STM32F429支持多ADC通道交错模式，将采样速率提升至约7 MSPS 。

优化通信也能显著提升性能。在数据传输量较大时，串口通信的波特率可能成为瓶颈，此时可以考虑使用USB通信，它具有更高的传输速率，能够满足大数据量的快速传输需求。同时，优化通信协议，减少数据传输中的冗余信息，提高数据传输效率。比如，采用自定义的高效数据传输协议，对数据进行打包处理，减少传输次数 。

降低资源占用也是优化的重要方向。合理使用DMA技术，让DMA负责数据的传输，减少CPU在数据传输过程中的干预，从而使CPU能够处理其他任务，提高系统的整体运行效率。在代码编写方面，优化算法和数据结构，减少内存占用和CPU运算量。例如，在数据处理算法中，避免使用复杂的循环和递归操作，采用更高效的算法来实现相同功能 。

五、应用案例与拓展

5.1 实际应用场景举例

基于STM32 ADC实现的虚拟示波器在多个领域都有广泛的应用，为相关工作带来了便利和高效。

在电子电路实验中，它是工程师们的得力助手。例如，在设计和调试一款音频放大器电路时，工程师可以利用虚拟示波器实时监测输入和输出信号的波形，观察信号在放大过程中的失真情况。通过分析波形，工程师能够快速调整电路参数，如放大倍数、偏置电压等，确保音频放大器的性能符合设计要求。在一次实际的音频放大器实验中，使用虚拟示波器发现输出信号存在削顶失真，经过检查和调整电路的偏置电阻，成功解决了失真问题，使音频信号能够清晰、准确地放大 。

在信号监测方面，虚拟示波器同样发挥着重要作用。在工业自动化生产线上，需要对各种传感器采集的信号进行实时监测，以确保生产过程的稳定和产品质量。比如，通过监测温度传感器输出的信号波形，能够及时发现生产设备的温度异常，提前采取措施避免设备过热损坏；监测压力传感器信号，可实时掌握生产线上物料的压力情况，保证生产流程的安全和顺利进行。在某汽车制造工厂的自动化生产线上，利用虚拟示波器对焊接机器人的电流信号进行监测，及时发现了电流波动异常，避免了焊接质量问题，提高了生产效率和产品质量 。

在教学演示场景中，虚拟示波器能帮助学生更好地理解信号相关的知识。在电子电路课程中，教师可以通过虚拟示波器展示不同频率、幅值的正弦波、方波、三角波等信号波形，让学生直观地感受信号的变化规律。同时，结合信号的采集和处理过程讲解，学生能够更深入地理解ADC的工作原理以及信号处理算法。在一次高校电子电路实验课上，学生们通过自己搭建基于STM32 ADC的虚拟示波器，成功采集并显示出音频信号的波形，对信号的数字化处理有了更深刻的认识，极大地激发了他们对电子电路学习的兴趣 。

5.2 功能拓展方向

虽然基于STM32 ADC实现的虚拟示波器已经具备基本的信号采集和显示功能，但为了满足更复杂的应用需求，还可以从多个方向进行功能拓展。

增加多通道采集功能是一个重要方向。目前的虚拟示波器可能仅支持单通道或少数几个通道的信号采集，而在实际应用中，常常需要同时监测多个信号。例如，在电力系统监测中，需要同时采集三相电压和电流信号，以全面分析电力系统的运行状态；在生物医学信号检测中，可能需要同时采集心电、脑电、肌电等多种生理信号，用于疾病诊断和研究。通过增加多通道采集功能，虚拟示波器能够实现对多个信号的同步采集和显示，为用户提供更丰富的信息。在硬件方面，需要增加ADC通道数量或采用多片ADC芯片，并合理设计信号调理电路，确保每个通道的信号都能准确采集；在软件方面，要优化数据采集和处理算法，实现多通道数据的并行处理和存储 。

自动量程切换功能也很有必要。当输入信号的幅值变化范围较大时，固定量程的虚拟示波器可能无法准确测量信号。例如，在测量电池电压时，新电池和旧电池的电压可能相差较大，如果虚拟示波器量程固定，对于新电池可能会出现测量精度不足的问题，对于旧电池则可能因量程过大导致无法准确测量。实现自动量程切换后，虚拟示波器能够根据输入信号的幅值自动调整量程，确保在不同幅值下都能准确测量信号。这需要在软件中增加信号幅值检测算法，根据检测结果自动切换ADC的量程设置，并对采集到的数据进行相应的换算和处理 。

数据存储与分析功能的拓展能为用户提供更强大的工具。目前的虚拟示波器可能只是实时显示信号波形，而将采集到的数据进行存储，可以方便用户后续对信号进行更深入的分析。比如，在故障诊断中，用户可以将设备运行过程中的信号数据存储下来，当设备出现故障时，通过分析历史数据，找出故障发生前的信号特征变化，从而快速定位故障原因。在数据存储方面，可以采用大容量的存储设备，如SD卡、Flash等，将采集到的数据按照一定的格式进行存储；在数据分析方面，可开发各种分析算法，如频谱分析、谐波分析、相关性分析等，帮助用户从不同角度了解信号的特征和变化规律 。

六、总结与展望

通过一步步搭建硬件基础、精心编写软件代码以及反复调试优化，我们成功基于STM32 ADC实现了虚拟示波器。这个过程中，我们不仅深入了解了STM32微控制器和ADC的工作原理，还掌握了数据采集、处理和通信的关键技术，同时也收获了解决各种技术难题的宝贵经验。

基于STM32 ADC的虚拟示波器在嵌入式系统开发领域有着广阔的应用前景。它可以作为一种便捷的测试工具，帮助开发者快速检测和分析信号，提高开发效率。在智能家居、工业自动化、物联网等众多领域，虚拟示波器都能发挥重要作用，为系统的稳定运行和性能优化提供有力支持。

如果你对嵌入式开发感兴趣，不妨亲自动手尝试一下这个项目。在实践过程中，你可能会遇到各种各样的问题，但不要害怕，每一次解决问题都是一次成长的机会。相信通过自己的努力，你一定能够实现属于自己的虚拟示波器，开启嵌入式开发的精彩之旅 。
