大家好，今天我们要聊聊嵌入式C语言开发里一个特别有用的技术——表驱动法（Table-Driven Programming）。别看名字有点高大上，其实它就是一个简单又高效的编程思路，尤其在像APM32F407这样的MCU（微控制器）上特别好使。这篇文章我会用大白话把这玩意儿讲清楚，从它是什么、为什么要有它、有什么好处，到最后怎么用它写个简单的例程，所以我会尽量细致，把每个点都掰开了揉碎了讲。

1. 什么是表驱动法？

表驱动法，简单来说，就是一种“查表做事”的编程方法。想象一下，你去饭店吃饭，菜单上列好了菜名和价格，你不用跟服务员一个个问“这个菜多少钱，那个菜怎么做”，直接看菜单就知道答案。表驱动法也是这个道理：它把程序里的一些规则、逻辑或者行为提前写在一个表格里（在C语言里通常是数组或者结构体数组），程序运行的时候，根据输入或者当前情况去这个表格里找对应的答案，然后执行。

传统的编程方式可能是用一堆if-else或者switch-case来判断条件，比如“如果输入是A就干啥，如果是B就干啥”，但条件一多，代码就变得又长又乱。而表驱动法呢，就像是把这些条件和结果整理成一张表格，程序只需要“查表”就行了，不用写那么多判断语句。

1.1 一个简单的比喻

假设你要做一个计算器，能算加减乘除。传统的办法可能是：

if (操作 == '+') {
    结果 = a + b;
} else if (操作 == '-') {
    结果 = a - b;
} else if (操作 == '*') {
    结果 = a * b;
} else if (操作 == '/') {
    结果 = a / b;
}

但用表驱动法，你可以先建个表格：

程序运行时，拿到操作符（比如+），直接去表格里找对应的函数来执行，代码就简洁多了。

2. 为什么要有表驱动法？

在嵌入式开发里，表驱动法可不是随便搞出来的，它是为了解决实际问题而生的。咱们得从嵌入式系统的特点说起：

1. 资源有限：像APM32F407这样的MCU，内存（RAM）和闪存（Flash）都很小，CPU算力也不强。如果代码写得太复杂，占用的空间和计算时间都会增加，可能直接跑不动。
2. 逻辑复杂：嵌入式系统经常要处理各种状态和条件，比如控制一个设备，可能有“开”“关”“闪烁”好几种模式，还要根据按键、传感器输入来切换，条件一多，传统的if-else就容易写成一团乱麻。
3. 维护麻烦：开发嵌入式程序时，需求经常会变。比如客户今天说“加个新功能”，明天说“改下逻辑”，如果代码里全是if-else，每次改都得翻遍整个程序，容易出错。

表驱动法就像是一个“聪明管家”，它把这些乱七八糟的逻辑整理成一张表格，程序只需要照着表格做事，既省力又不容易出错。

3. 表驱动法有啥好处？

说了半天，表驱动法到底好在哪儿？咱们一条条来看：

1. 代码简洁
   用表格代替一堆条件判断，代码量直接少一大截。你看表格一眼就知道每个情况该干啥，不用在长长的if-else里找来找去。
2. 易于维护
   如果要改逻辑或者加新功能，只需要在表格里改几行数据就行了，程序的核心代码几乎不用动。比如你要加个新状态，直接在表格里加一行，不需要重新写一堆判断。
3. 执行效率高
   在MCU上，查表通常比跑一堆if-else快。为什么？因为查表就是从内存里取数据，速度固定，而条件判断得一条条比对，条件越多越慢。
4. 可扩展性好
   系统升级或者功能增加时，表格可以轻松扩展，不用担心代码结构崩掉。比如你原来有3个状态，后来要加到10个，表格多加几行就搞定。

总结一下，表驱动法就像是给程序装了个“导航仪”，告诉它“别瞎猜了，直接照着地图走”，既快又准。

4. 状态机简单介绍

在讲怎么用表驱动法之前，咱们先聊聊状态机（State Machine），因为后面例程里会用到它。别被名字吓到，状态机其实是个很直白的东西，尤其在嵌入式开发里特别常见。

4.1 什么是状态机？

状态机就是一个描述“事物当前状态和怎么变”的模型。举个生活里的例子：你家的灯有几种状态——“关”“开”“闪烁”，你按一下开关，它就从“关”变成“开”，再按一下变成“闪烁”，再按又变回“关”。这个过程就是状态机在工作。

在程序里，状态机通常有这几个部分：

• 状态（States）：系统当前是什么情况，比如“关”“开”。
• 事件（Events）：触发状态变化的东西，比如“按开关”。
• 动作（Actions）：状态变的时候要干啥，比如“点亮灯”。

4.2 嵌入式里为什么用状态机？

嵌入式系统经常要控制东西，比如LED、电机、显示屏，这些东西都有不同的工作模式（状态），而且会根据输入（比如按键、传感器）来切换模式。用状态机来写代码，能让逻辑清晰，像画流程图一样简单。

5. 表驱动法和状态机怎么结合？

在嵌入式C语言里，表驱动法和状态机简直是“天生一对”。咱们可以用表格来记录状态机的所有规则，程序运行时根据当前状态和事件去查表，找到下一步该干啥。

5.1 基本步骤

1. 列出状态和事件：先搞清楚系统有几种状态，可能发生什么事件。比如LED有“关”“开”“慢闪”“快闪”4种状态，事件有“按键按下”“定时器到时”。
2. 建个表格：把每个状态和事件的组合写成表格，标明“遇到这个事件会变成啥状态，要干啥事”。这张表就是状态机的“说明书”。
3. 程序查表：程序跑的时候，看看当前状态是什么，发生了啥事件，然后去表格里找对应的行，执行动作，切换状态。

这种方法把复杂的逻辑变成了“查字典”，简单又高效。

6. 用APM32F407写个例程：LED闪烁状态机

好了，理论讲了不少，咱们来点实际的。用APM32F407这个MCU写一个简单的例程：控制一个LED，通过按键切换它的闪烁模式（常灭、常亮、慢闪、快闪），用表驱动法结合状态机来实现。

6.1 硬件准备

• MCU： APM32F407。
• LED： 板载LED。
• 按键： 板载KEY。

6.2 功能目标

• 默认状态：LED常灭。
• 按一下按键：变成慢闪（每秒闪一次）。
• 再按一下：变成快闪（每0.2秒闪一次）。
• 再按一下：变成常亮。
• 再按一下：回到常灭。
• 循环往复。

6.3 设计思路

1. 定义状态和事件
状态：

• STATE_OFF：LED常灭
• STATE_ON：LED常亮
• STATE_SLOW_BLINK：LED慢闪
• STATE_FAST_BLINK：LED快闪
  事件：
• EVENT_KEY_PRESS：按键按下
• EVENT_TIMER：定时器到时（控制闪烁）

2. 设计状态转换规则
咱们用文字先把规则写出来：

• 常灭时：
  • 按键按下 → 变成慢闪，LED先关掉。
  • 定时器到时 → 啥也不干，还是常灭。
• 慢闪时：
  • 按键按下 → 变成快闪，不用动LED。
  • 定时器到时 → 翻转LED状态（亮变灭，灭变亮）。
• 快闪时：
  • 按键按下 → 变成常亮，LED点亮。
  • 定时器到时 → 翻转LED状态。
• 常亮时：
  • 按键按下 → 变成常灭，LED关闭。
  • 定时器到时 → 啥也不干，还是常亮。

3. 用表格表示

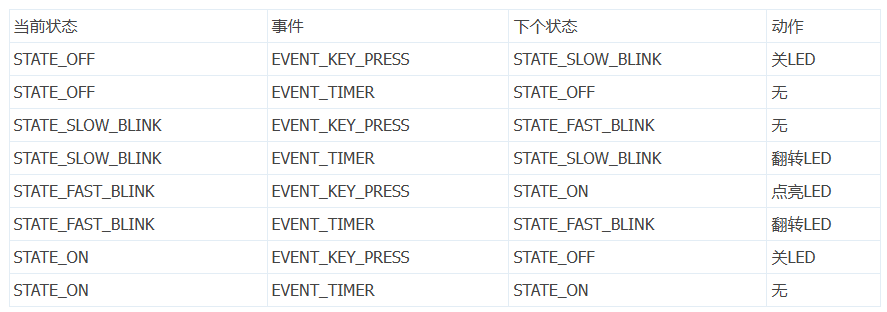

咱们把这些规则整理成一个表格：

这张表就是咱们的“状态机说明书”，程序会根据它来做事。

4. 怎么写成代码？
在C语言里，咱们用结构体数组来实现这个表格。每个结构体记录一条规则，包括：

• 当前状态
• 事件
• 下个状态
• 要执行的动作（用函数指针表示）

程序运行时，拿到当前状态和事件后，遍历这个数组，找到匹配的那一行，执行动作，更新状态。

7. 例程代码

/* Includes */
#include "main.h"
#include "Board.h"
#include "stdio.h"
#include "apm32f4xx_gpio.h"
#include "apm32f4xx_adc.h"
#include "apm32f4xx_misc.h"
#include "apm32f4xx_usart.h"
#include "apm32f4xx_tmr.h"

// 定义状态
typedef enum
{
    STATE_OFF,          // 常灭
    STATE_ON,           // 常亮
    STATE_SLOW_BLINK,   // 慢闪
    STATE_FAST_BLINK    // 快闪
} State;

// 定义事件
typedef enum
{
    EVENT_KEY_PRESS,    // 按键按下
    EVENT_TIMER         // 定时器到时
} Event;

// 定义状态转换结构体
typedef struct
{
    State current_state;    // 当前状态
    Event event;            // 事件
    State next_state;       // 下个状态
    void (*action)(void);   // 动作函数指针
} Transition;

// 动作函数
void turn_off_led(void) { APM_TINY_LEDOff(LED2); }
void turn_on_led(void) { APM_TINY_LEDOn(LED2); }
void toggle_led(void) { APM_TINY_LEDToggle(LED2); }

// 状态转换表
Transition state_table[] =
{
    {STATE_OFF,        EVENT_KEY_PRESS, STATE_SLOW_BLINK, turn_off_led},
    {STATE_OFF,        EVENT_TIMER,     STATE_OFF,        NULL},
    {STATE_SLOW_BLINK, EVENT_KEY_PRESS, STATE_FAST_BLINK, NULL},
    {STATE_SLOW_BLINK, EVENT_TIMER,     STATE_SLOW_BLINK, toggle_led},
    {STATE_FAST_BLINK, EVENT_KEY_PRESS, STATE_ON,         turn_on_led},
    {STATE_FAST_BLINK, EVENT_TIMER,     STATE_FAST_BLINK, toggle_led},
    {STATE_ON,         EVENT_KEY_PRESS, STATE_OFF,        turn_off_led},
    {STATE_ON,         EVENT_TIMER,     STATE_ON,         NULL}
};

// 当前状态
State current_state = STATE_OFF;
volatile uint32_t timer_counter = 0;
volatile uint32_t timer_threshold = 1000;

// 处理事件的函数
void process_event(Event event)
{
    int table_size = sizeof(state_table) / sizeof(Transition);
    for (int i = 0; i < table_size; i++)
    {
        if (state_table[i].current_state == current_state && state_table[i].event == event)
        {
            if (state_table[i].action != NULL)
            {
                state_table[i].action();
            }
            current_state = state_table[i].next_state;
            if (current_state == STATE_SLOW_BLINK)
            {
                timer_threshold = 1000;  // 1秒
            }
            else if (current_state == STATE_FAST_BLINK)
            {
                timer_threshold = 200;   // 0.2秒
            }
            return;
        }
    }
}

// 主函数
int main(void)
{
    // ... 初始化代码 ...
    APM_TINY_LEDInit(LED2);
    APM_TINY_PBInit(BUTTON_KEY1, BUTTON_MODE_GPIO);
    // ... 定时器和串口初始化 ...

    while (1)
    {
        // 检测按键
        if (APM_TINY_PBGetState(BUTTON_KEY1) == BIT_RESET)
        {
            process_event(EVENT_KEY_PRESS);
            delay_ms(50);  // 防抖
            while (APM_TINY_PBGetState(BUTTON_KEY1) == BIT_RESET);  // 等待松开
        }
    }
}

// 定时器中断处理函数
void TMR2_IRQHandler(void)
{
    if (TMR_ReadIntFlag(TMR2, TMR_INT_UPDATE) != RESET)
    {
        TMR_ClearIntFlag(TMR2, TMR_INT_UPDATE);
        timer_counter++;
        if (timer_counter >= timer_threshold)
        {
            timer_counter = 0;
            process_event(EVENT_TIMER);
        }
    }
}

// ... 其他辅助函数 ...

8. 例程怎么工作的？

8.1 启动
程序开始时，LED是常灭状态（STATE_OFF）。

8.2 按键

• 第一次按：查表，从STATE_OFF跳到STATE_SLOW_BLINK，LED开始慢闪。
• 第二次按：跳到STATE_FAST_BLINK，LED快闪。
• 第三次按：跳到STATE_ON，LED常亮。
• 第四次按：回到STATE_OFF，LED常灭。

8.3 定时器
在慢闪和快闪状态下，每次定时器到时就翻转LED，其他状态无动作。

实验现象

https://v.youku.com/v_show/id_XNjQ2MzgxNzc4OA==.html?spm=a1z3jc.11711052.0.0&isextonly=1

9. 表驱动法的妙处在这儿

你看这个例程：

• 逻辑全在表里：状态转换和动作都写在state_table里，代码里没一堆if-else。
• 改起来方便：想加个“超快闪”状态？在表里加几行就行，不用动主逻辑。
• 效率高：查表比判断快，MCU跑起来不费劲。

10. 疑问：如果后面要在这份代码上加一个功能，好加吗？

我这份代码是用表驱动法和状态机设计的，所以扩展性很强，加新功能是相对容易的。下面我详细跟你说说为什么好加，以及具体怎么加，拿“呼吸灯”状态举个例子。

10.1 为什么好加？

我的代码用的是表驱动法和状态机，这俩组合起来就像搭积木，结构清晰，扩展方便。

• 状态机把程序分成一个个独立的状态。
• 表驱动法把状态之间的转换和动作都写在一个表格里，想加新功能，只要往表格里加几行就行。

这种设计的好处是，代码的可维护性和扩展性特别高。

10.2 举个例子：加一个“呼吸灯”状态

1. 定义新状态
在State枚举里加一个STATE_BREATH。

typedef enum {
    // ... 其他状态 ...
    STATE_BREATH      // 呼吸灯，新加的状态
} State;

2. 定义新动作
“呼吸灯”效果需要用PWM实现。先写一个动作函数breath_led来调整亮度。

void breath_led(void) {
    // 此处应为PWM调光代码
    // 为演示，这里仅作示意
}

3. 更新状态转换表
在state_table里加入新规则。比如从STATE_ON按键跳到STATE_BREATH，再按一下回到STATE_OFF。

Transition state_table[] = {
    // ... 原来的规则 ...
    {STATE_ON,         EVENT_KEY_PRESS, STATE_BREATH,     breath_led},   // 新增
    {STATE_BREATH,     EVENT_KEY_PRESS, STATE_OFF,        turn_off_led}, // 新增
    // ... 定时器事件 ...
    {STATE_BREATH,     EVENT_TIMER,     STATE_BREATH,     breath_led}    // 新增
};

你看，加一个新功能主要就是加状态、加动作、加规则这三步，核心的process_event函数完全不用改。

注意：动作函数的执行时间不宜过长，避免阻塞主循环。复杂的动作（如呼吸灯）最好在定时器中断里分步执行。

总结

表驱动法是个超级实用的技术，尤其在嵌入式C语言开发里。它通过把逻辑变成表格数据，让代码更简洁、好维护、跑得快。在状态机里用表驱动法，简直是如虎添翼，能把复杂的控制逻辑整理得井井有条。
