第一章 系统整体架构

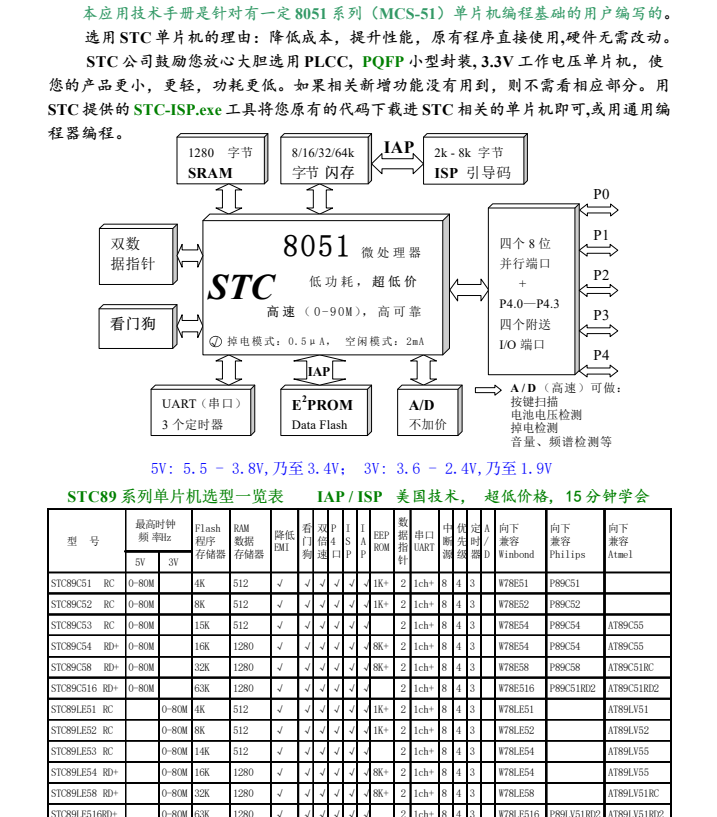

单片机 16x32 点阵多模式显示仿真系统以 8 位单片机（如 STC89C52）为控制核心，由模式切换模块、数据存储模块、16x32 点阵显示模块及电源管理模块组成，核心目标是实现文字滚动、图形动画、参数显示三种模式的切换与稳定呈现，相比 16x16 点阵扩展了显示宽度，可承载更丰富的信息。
模式切换模块包含 3 个独立按键（对应 “文字模式”“图形模式”“参数模式”，连接 P1.0-P1.2 引脚）与 1 个 “确认 / 暂停” 按键（P1.3 引脚），按键通过上拉电阻保持空闲高电平，按下时输出低电平，实现模式选择与状态控制。数据存储模块采用 AT24C02 EEPROM 芯片（通过 I2C 协议与单片机连接），存储文字库（如 ASCII 字符 16x16 字模）、图形帧数据（如动态图标 16x32 帧序列）及参数阈值，掉电后数据不丢失，避免每次启动重新加载。
16x32 点阵显示模块采用 “行驱动 + 列驱动” 双芯片架构：16 行引脚通过 2 片 ULN2803 达林顿管阵列（分别驱动第 1-8 行、第 9-16 行）连接单片机 P0 口与 P2 口，增强电流驱动能力；32 列引脚通过 4 片 74HC573 锁存器（每片控制 8 列）连接 P3 口与 P4 口，确保列信号稳定输出。系统工作流程为：模式按键触发→单片机读取对应模式数据→驱动点阵显示→按键控制模式切换 / 暂停，形成 “选择 - 读取 - 显示 - 交互” 的完整闭环。

第二章 多模式显示核心实现

多模式显示核心围绕文字滚动、图形动画、参数显示三种模式的逻辑设计展开，需解决数据解析、帧更新与模式切换流畅性问题。首先是文字滚动模式：支持 1-4 个 ASCII 字符（如 “HELLO” 需分帧显示）的水平滚动，文字字模从 AT24C02 中读取（每个字符 16x16 字模，占 32 字节）。滚动逻辑为：将字符字模按列拆分，每次向显示缓存写入 1 列数据，同时删除最左侧 1 列数据，延时 100ms 后更新显示，实现文字从右向左滚动；可通过 “确认” 按键调整滚动速度（3 档：80ms/100ms/120ms），满足不同视觉需求。
图形动画模式支持静态图标与动态动画两种子模式：静态图标（如笑脸、心形）调用单帧 16x32 字模数据（占 64 字节），直接输出至点阵显示；动态动画（如旋转的箭头、闪烁的星星）则预存 5-8 帧连续字模，通过循环读取帧数据实现动画效果，每帧显示延时 200ms，确保动画流畅无卡顿。例如 “箭头旋转” 动画，8 帧字模对应箭头 0°-360° 的旋转状态，循环播放时模拟旋转效果。
参数显示模式适配外部传感器数据（如通过 ADC 采集的温度、湿度），将 8 位数字量转换为十进制数值（如温度 25℃），再生成对应的 16x16 数字字模，与单位符号（如 “℃”）的字模组合为 16x32 显示数据。参数更新逻辑为：每 500ms 读取一次传感器数据，解析后更新显示缓存，实时同步参数变化，适合简易监测场景（如室内温湿度显示）。
模式切换时，单片机先清空显示缓存，再读取目标模式的初始数据，确保切换无残影；同时屏蔽切换过程中的按键信号，避免数据读取错误，实现三种模式无缝切换。
第三章 显示优化与交互设计
显示优化与交互设计需提升点阵显示清晰度与用户操作便捷性，通过硬件驱动优化与软件交互逻辑实现。显示优化方面：针对 16x32 点阵列数多易出现的亮度不均问题，在 74HC573 锁存器输出端串联 10Ω 限流电阻，平衡各列电流；采用 “逐行扫描 + 列数据锁存” 的驱动方式，每行扫描时先通过 74HC573 锁存列数据，再点亮对应行，扫描频率提升至 500Hz 以上（每行点亮 1ms，16 行循环），利用视觉暂留效应确保显示无闪烁。此外，对字模数据进行预处理，去除冗余的 “暗点” 数据，减少单片机数据传输量，提升显示响应速度。
交互设计方面：设置模式状态指示灯（3 个 LED 分别对应三种模式，连接 P2.0-P2.2 引脚），当前模式对应的 LED 常亮，方便用户直观判断模式状态；支持 “长按快捷操作”，如长按 “文字模式” 键 3 秒，进入文字编辑模式（通过另外 2 个按键选择字符），无需重新烧录程序即可更新滚动文字；参数显示模式下，短按 “确认” 键切换显示温度 / 湿度，长按则进入参数阈值设置（如温度上限 30℃），操作逻辑简洁易懂。
为避免误操作，所有模式均支持 “暂停” 功能：按下 “确认 / 暂停” 键，当前模式暂停运行（文字停止滚动、动画暂停播放、参数停止更新），再次按下恢复运行，满足用户仔细观察显示内容的需求。

结语

单片机 16x32 点阵多模式显示仿真设计以丰富的显示功能与便捷的交互逻辑，拓展了点阵显示的应用场景，兼具教学实践与创意展示价值。系统通过三种模式的差异化设计覆盖文字、图形、参数三类显示需求，依托 EEPROM 实现数据持久化存储，整体硬件成本低、软件模块化强，适合单片机嵌入式开发中复杂显示驱动、数据交互的学习，也可作为电子课程设计、创意电子作品（如桌面摆件、简易信息屏）的核心方案。
该系统仍有拓展空间：可增加串口通信模块，支持上位机发送文字 / 图形数据，实现显示内容远程更新；或扩展为双 16x32 点阵拼接显示（32x32），支持更多字符或更大图形；还可添加背光控制功能，通过光敏电阻自动调节点阵亮度，适配不同光照环境。整体而言，该设计不仅展现了单片机在多模式数据处理与复杂显示驱动方面的应用，更体现了嵌入式系统 “功能多样化、交互人性化” 的设计思路，为类似显示类系统开发提供了优质参考。
