一、STM32 库函数初相识

二、STM32 库函数家族大揭秘

（一）标准库函数

（二）HAL 库函数

（三）LL 库函数

三、库函数使用秘籍：实战演练

（一）工程搭建准备

（二）点亮第一盏 LED 灯

（三）串口通信的奇妙之旅

四、避坑指南：常见问题与解决方案

（一）函数参数配置错误

（二）库函数版本不兼容

（三）硬件连接与初始化问题

五、展望未来：库函数的发展与应用拓展

六、总结

---

一、STM32 库函数初相识

在嵌入式系统的广阔天地里，STM32 系列微控制器凭借高性能、低功耗、丰富外设等优势，稳坐 “热门选手” 的宝座 ，广泛应用于工业控制、智能家居、医疗设备、汽车电子等多个领域。就好比在工业自动化生产线上，STM32 可用于控制电机的运转、监测传感器数据，保障生产的精准与高效；在智能家居系统里，它能充当智能插座、智能灯泡的 “大脑”，实现远程控制与自动化管理。

对于 STM32 的开发，库函数是绕不开的 “神器”。那么，啥是库函数呢？简单来说，它是 ST 公司贴心准备的函数接口（API），就像一座桥梁，架设在开发者和底层寄存器之间。有了它，开发者无需在寄存器的复杂世界里 “苦苦摸索”，就能轻松配置 STM32 的各项功能。比如要设置 GPIO（通用输入输出）引脚为输出模式，直接调用库函数，几行代码就能搞定；要是直接操作寄存器，那可得仔细研究每个寄存器的位定义、地址等，复杂程度直线上升。

使用库函数开发，好处多多。开发效率就像坐上了 “火箭”，大大提高，开发者能把更多精力放在应用层逻辑的实现上；代码的可读性和可维护性也显著增强，后期修改和升级代码更轻松。想象一下，一个大型项目，代码量庞大，如果没有库函数，直接操作寄存器，那代码的可读性简直 “不堪设想”，维护起来更是一场 “噩梦”。

二、STM32 库函数家族大揭秘

STM32 的库函数家族可谓 “人才济济”，主要成员有标准库函数、HAL 库函数和 LL 库函数 ，它们各自有着独特的 “本领”，适用于不同的开发场景。下面，咱们就来深入了解一下这几位 “成员”。

（一）标准库函数

标准库函数是基于 C 语言标准库开发的，对开发者的 C 语言基础有一定要求。不过别担心，只要 C 语言基础扎实，上手它也不是难事。它最大的优点就是具备良好的可移植性和兼容性 ，这意味着基于标准库开发的代码，在不同型号的 STM32 芯片间移植时，基本不用大改，轻松实现 “一处编写，多处使用”，就像一套万能钥匙，能打开不同型号芯片的 “大门”。而且，标准库函数经过了大量的测试和验证，稳定性和可靠性那是相当高，就像一座坚固的城堡，能为开发项目保驾护航。

在实际应用中，当我们的项目对性能要求不是特别高，更注重开发的便捷性和代码的可维护性时，标准库函数就是个不错的选择。比如开发一些小型的智能家居控制模块，用标准库函数就能快速搭建起功能框架，满足基本的控制需求。以 GPIO 初始化和控制函数为例，在标准库中，初始化 GPIO 引脚的函数是GPIO_Init，通过它能轻松配置引脚的工作模式、速度、上下拉电阻等参数 。像要把 PA5 引脚配置为推挽输出模式，速度为 50MHz，无上下拉电阻，代码如下：

#include "stm32f10x.h"

int main(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

// 使能GPIOA时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

// 配置PA5引脚

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;

GPIO_Init(GPIOA, &GPIO_InitStructure);

while (1)

{

// 将PA5引脚设置为高电平

GPIO_SetBits(GPIOA, GPIO_Pin_5);

// 延时一段时间

for (volatile int i = 0; i < 1000000; ++i);

// 将PA5引脚设置为低电平

GPIO_ResetBits(GPIOA, GPIO_Pin_5);

// 延时一段时间

for (volatile int i = 0; i < 1000000; ++i);

}

}

通过这些简单的代码，就能实现 PA5 引脚的输出控制，让连接在该引脚上的设备（比如 LED 灯）按设定的频率闪烁。

（二）HAL 库函数

HAL 库函数，全称 Hardware Abstraction Layer 库函数，也就是硬件抽象层库函数。从名字就能看出，它最大的特点是对硬件进行了高度抽象，把复杂的硬件操作都封装在函数里，调用方式特别简单，哪怕是刚接触 STM32 的新手，也能快速上手。它就像一个贴心的助手，把繁琐的工作都包揽了，让开发者能更专注于实现项目的功能。而且，HAL 库提供了更加高级的 API，进一步简化了开发流程，提高了开发效率。

在对硬件控制要求较高，但对性能要求不是特别苛刻的场景中，HAL 库函数就 “大显身手” 了。像开发智能手环这类对实时性和交互性有一定要求的设备时，HAL 库函数就能很好地满足需求。以中断处理和 DMA 传输函数为例，在 HAL 库中，处理中断的函数设计得很巧妙。比如外部中断，当有外部事件触发中断时，会调用HAL_GPIO_EXTI_IRQHandler函数，在这个函数里，会先判断是哪个引脚触发的中断，然后再调用对应的回调函数HAL_GPIO_EXTI_Callback ，开发者只需要在回调函数里编写自己的中断处理逻辑就可以了，非常方便。代码示例如下：

void HAL_GPIO_EXTI_IRQHandler(uint16_t GPIO_Pin)

{

if (__HAL_GPIO_EXTI_GET_IT(GPIO_Pin) != RESET)

{

__HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);

HAL_GPIO_EXTI_Callback(GPIO_Pin);

}

}

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

{

if (GPIO_Pin == GPIO_PIN_0)

{

// 处理GPIO_PIN_0触发的中断逻辑

}

}

在 DMA 传输方面，HAL 库也提供了简洁的函数接口。比如使用 DMA 进行 ADC 数据采集，只需要调用HAL_ADC_Start_DMA函数，就能启动 ADC 的 DMA 传输，数据会自动存储到指定的缓冲区 。示例代码如下：

#define ADC_BUFFER_SIZE 2

uint16_t adcval[ADC_BUFFER_SIZE];

// 启动ADC+DMA采集

HAL_ADC_Start_DMA(&hadc2, (uint32_t*)adcval, ADC_BUFFER_SIZE);

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc)

{

if (hadc == &hadc2)

{

// 处理ADC转换完成后的数据

uint16_t ch1 = adcval[0];

uint16_t ch2 = adcval[1];

}

}

通过这些函数，能轻松实现高效的数据传输，大大减轻了 CPU 的负担。

（三）LL 库函数

LL 库函数，即 Low Layer 库函数，是底层库函数，它和硬件的距离最近，直接操作硬件寄存器，执行效率那叫一个高，就像短跑冠军一样，速度超快。不过，这也意味着它的抽象程度较低，对开发者的硬件知识和编程能力要求比较高，开发者需要深入了解硬件的工作原理和寄存器的配置。

在对硬件直接控制要求较高的场景中，LL 库函数就派上用场了。比如在一些对时序要求非常严格的通信协议实现中，像 SPI 通信，使用 LL 库函数就能直接操作寄存器，精确控制每一个时钟周期和数据传输的时序，实现高效、稳定的通信。以直接操作寄存器实现特定功能为例，假设要配置 TIM2 定时器为单脉冲模式，使用 LL 库函数的代码如下：

#include "stm32f4xx_ll_tim.h"

#include "stm32f4xx_ll_rcc.h"

#include "stm32f4xx_ll_bus.h"

void TIM2_Config(void)

{

// 使能TIM2时钟

LL_APB1_GRP1_EnableClock(LL_APB1_GRP1_PERIPH_TIM2);

TIM_HandleTypeDef htim2;

htim2.Instance = TIM2;

// 配置TIM2为单脉冲模式

LL_TIM_SetOnePulseMode(TIM2, LL_TIM_ONEPULSEMODE_SINGLE);

// 设置向上计数模式

LL_TIM_SetCounterMode(TIM2, LL_TIM_COUNTERMODE_UP);

// 设置预分频器，这里设置为79，即80分频

LL_TIM_SetPrescaler(TIM2, 79);

// 设置自动重载值，这里设置为1000，即计数到1000溢出

LL_TIM_SetAutoReload(TIM2, 1000);

// 配置输出比较通道1

LL_TIM_OC_InitTypeDef sConfigOC;

sConfigOC.OCMode = LL_TIM_OCMODE_PWM1;

sConfigOC.OCState = LL_TIM_OCSTATE_ENABLE;

sConfigOC.Pulse = 500; // 设置脉宽为500

LL_TIM_OC_Init(TIM2, LL_TIM_CHANNEL_CH1, &sConfigOC);

// 启动TIM2

LL_TIM_EnableCounter(TIM2);

// 软件触发生成脉冲

LL_TIM_GenerateEvent_UPDATE(TIM2);

}

通过这些代码，就能精确地配置 TIM2 定时器为单脉冲模式，满足特定的应用需求。

三、库函数使用秘籍：实战演练

理论知识了解得差不多了，接下来就到了激动人心的实战环节，咱们通过几个实际的例子，来深入掌握 STM32 库函数的使用技巧 ，让你在开发中更加得心应手。

（一）工程搭建准备

这里以常用的 Keil 开发环境为例，详细讲解一下工程搭建的步骤。

1. 新建工程：打开 Keil 软件，点击菜单栏的 “Project”，选择 “New μVision Project...” ，在弹出的窗口中选择工程保存的路径，并为工程命名，比如 “STM32_Library_Demo” ，然后点击 “保存”。接着，在 “Select Device for Target” 窗口中，根据你使用的 STM32 芯片型号进行选择，比如 STM32F103C8T6，选好后点击 “OK”。

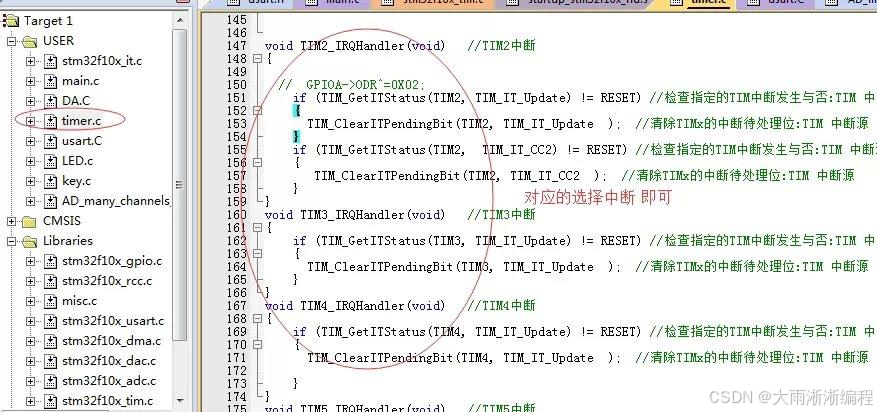

1. 导入库函数文件：找到 ST 官方提供的库函数文件包，解压后，将其中的 “CMSIS” 文件夹和 “STM32F10x_StdPeriph_Driver” 文件夹复制到你的工程目录下 。回到 Keil 软件，在工程窗口中右键点击 “Target 1”，选择 “Add/Remove Files in Group...” ，在弹出的窗口中，点击 “Add...” ，找到刚才复制到工程目录下的 “STM32F10x_StdPeriph_Driver\src” 文件夹，全选里面的.c 文件，点击 “Add”，将这些源文件添加到工程中。然后点击 “Close” 关闭窗口。

1. 配置工程参数：点击 Keil 软件工具栏上的 “魔术棒” 图标，打开 “Options for Target” 窗口 。在 “Target” 选项卡中，设置 “Xtal (MHz)” 为你使用的外部晶振频率，比如 8MHz；在 “Output” 选项卡中，勾选 “Create HEX File”，这样编译后就能生成烧录用的.hex 文件 ；在 “C/C++” 选项卡中，在 “Define” 输入框中添加 “USE_STDPERIPH_DRIVER,STM32F10X_MD” ，这是告诉编译器使用标准库函数，并且指定芯片型号为中密度型号。

1. 添加头文件路径：还是在 “Options for Target” 窗口的 “C/C++” 选项卡中，点击 “Include Paths” 后面的按钮，在弹出的 “Manage Run-Time Environment” 窗口中，点击 “...” 按钮，添加头文件路径。依次添加 “STM32F10x_StdPeriph_Driver\inc”、“CMSIS\CM3\CoreSupport”、“CMSIS\CM3\DeviceSupport\ST\STM32F10x” 这几个路径，添加完成后点击 “OK” 保存设置。

这样，工程就搭建好了，接下来就可以编写代码，使用库函数实现各种功能啦。

（二）点亮第一盏 LED 灯

点亮 LED 灯是学习 STM32 的经典入门案例，就像 “Hello World” 之于编程世界一样，意义非凡。下面，咱们就展示一下如何使用库函数配置 GPIO 端口为输出模式，实现 LED 闪烁效果。

假设 LED 灯连接在 PA5 引脚上，代码如下：

#include "stm32f10x.h"

// 简单的延时函数

void delay(uint32_t count)

{

for(; count != 0; count--);

}

int main(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

// 使能GPIOA时钟，只有使能了时钟，对应的GPIO端口才能工作

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

// 配置PA5引脚

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; // 选择PA5引脚

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 设置为推挽输出模式，推挽输出可以提供较强的驱动能力

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 设置输出速度为50MHz，满足高速信号传输需求

GPIO_Init(GPIOA, &GPIO_InitStructure); // 初始化GPIOA的PA5引脚

while (1)

{

GPIO_SetBits(GPIOA, GPIO_Pin_5); // 将PA5引脚设置为高电平，LED熄灭，具体亮灭状态取决于硬件连接方式

delay(0xFFFFF); // 延时一段时间

GPIO_ResetBits(GPIOA, GPIO_Pin_5); // 将PA5引脚设置为低电平，LED点亮

delay(0xFFFFF); // 延时一段时间

}

}

代码解释：

1. 首先包含了 “stm32f10x.h” 头文件，这个头文件包含了 STM32F10x 系列芯片的所有寄存器定义和相关宏定义 ，是使用库函数必不可少的。

1. delay函数是一个简单的延时函数，通过循环计数来实现延时效果 ，虽然简单，但在一些对时间精度要求不高的场景中很实用。

1. 在main函数中，先定义了一个GPIO_InitTypeDef类型的结构体变量GPIO_InitStructure，这个结构体用于配置 GPIO 引脚的各种参数 。

1. 使用RCC_APB2PeriphClockCmd函数使能 GPIOA 的时钟，只有使能了时钟，GPIOA 端口才能正常工作 ，这就好比给设备通电，设备才能运转。

1. 对GPIO_InitStructure结构体进行配置，选择 PA5 引脚，设置为推挽输出模式，输出速度为 50MHz ，这些参数的设置根据实际需求来，比如如果连接的设备对驱动能力要求不高，也可以选择开漏输出模式。

1. 使用GPIO_Init函数初始化 GPIOA 的 PA5 引脚，将配置好的参数应用到引脚上 。

1. 在一个无限循环中，通过GPIO_SetBits和GPIO_ResetBits函数分别将 PA5 引脚设置为高电平和低电平，实现 LED 的闪烁效果 ，并且在每次设置电平后，调用delay函数延时一段时间，这样就能看到明显的闪烁效果。

（三）串口通信的奇妙之旅

串口通信是 STM32 与外部设备进行数据交互的重要方式，就像人与人之间的交流一样，让 STM32 能和其他设备 “对话”。下面，咱们就来介绍一下串口通信的概念和作用，以及如何使用库函数配置串口参数，实现数据发送和接收。

串口通信，简单来说，就是通过串行通信接口，按位（bit）依次传输数据的通信方式 。它有两个重要的参数：波特率和数据位。波特率表示每秒传输的位数，常见的有 9600、115200 等 ，就好比公路上汽车的行驶速度，速度越快，数据传输得就越快；数据位则表示一个数据帧中包含的数据位数，常见的有 8 位、9 位等 ，就像一个包裹里装的物品数量。串口通信在很多场景中都有应用，比如和上位机（如电脑）进行数据传输，将 STM32 采集到的数据发送给电脑进行分析处理；或者和其他串口设备（如传感器、模块等）进行通信，获取传感器数据或控制其他设备的运行。

接下来，咱们看看如何使用库函数配置串口参数，实现数据发送和接收。假设使用 USART1 进行串口通信，波特率设置为 115200，数据位为 8 位，无奇偶校验，1 位停止位 。代码如下：

#include "stm32f10x.h"

// 简单的延时函数

void delay(uint32_t count)

{

for(; count != 0; count--);

}

// 串口初始化函数

void USART1_Init(void)

{

USART_InitTypeDef USART_InitStructure;

GPIO_InitTypeDef GPIO_InitStructure;

// 使能USART1和GPIOA时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

// 配置PA9（TX）为复用推挽输出

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_Init(GPIOA, &GPIO_InitStructure);

// 配置PA10（RX）为浮空输入

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_Init(GPIOA, &GPIO_InitStructure);

// 配置USART1参数

USART_InitStructure.USART_BaudRate = 115200; // 波特率设置为115200

USART_InitStructure.USART_WordLength = USART_WordLength_8b; // 数据位设置为8位

USART_InitStructure.USART_StopBits = USART_StopBits_1; // 停止位设置为1位

USART_InitStructure.USART_Parity = USART_Parity_No; // 无奇偶校验

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 无硬件流控制

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; // 使能接收和发送模式

USART_Init(USART1, &USART_InitStructure); // 初始化USART1

// 使能USART1

USART_Cmd(USART1, ENABLE);

}

// 发送一个字节数据

void USART1_SendByte(uint8_t byte)

{

while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); // 等待发送缓冲区为空

USART_SendData(USART1, byte); // 发送数据

}

// 接收一个字节数据

uint8_t USART1_ReceiveByte(void)

{

while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET); // 等待接收缓冲区有数据

return USART_ReceiveData(USART1); // 返回接收到的数据

}

int main(void)

{

uint8_t receive_data;

USART1_Init(); // 初始化USART1

while (1)

{

// 发送数据

USART1_SendByte('A');

delay(0xFFFFF);

// 接收数据

receive_data = USART1_ReceiveByte();

// 这里可以对接收到的数据进行处理，比如判断接收到的数据是否为预期值，然后做出相应的操作

}

}

代码解释：

1. 同样先包含了 “stm32f10x.h” 头文件。

1. delay函数还是用于简单延时。

1. USART1_Init函数用于初始化 USART1 串口 ：

• • 先使能 USART1 和 GPIOA 的时钟，因为 USART1 的 TX 和 RX 引脚复用在 GPIOA 上，所以要使能 GPIOA 时钟 。

• • 配置 PA9（TX）为复用推挽输出模式，PA10（RX）为浮空输入模式 ，这样才能正确地发送和接收数据。

• • 配置 USART1 的各种参数，包括波特率、数据位、停止位、奇偶校验、硬件流控制和工作模式等 ，这些参数要根据实际需求和通信设备的要求来设置，比如如果通信设备要求有奇偶校验，就要在这里设置相应的奇偶校验位。

• • 使用USART_Init函数初始化 USART1，并使能 USART1 。

1. USART1_SendByte函数用于发送一个字节数据 ：

• • 先通过USART_GetFlagStatus函数判断发送缓冲区是否为空，只有发送缓冲区为空时，才能发送新的数据 ，这就好比一个邮箱，只有邮箱里的信件都被取走了，才能再放新的信件进去。

• • 当发送缓冲区为空时，使用USART_SendData函数发送数据 。

1. USART1_ReceiveByte函数用于接收一个字节数据 ：

• • 通过USART_GetFlagStatus函数判断接收缓冲区是否有数据，只有当接收缓冲区有数据时，才能读取数据 ，就像要从快递柜取快递，得等快递被放进去了才能取。

• • 当接收缓冲区有数据时，使用USART_ReceiveData函数接收数据并返回 。

1. 在main函数中，先调用USART1_Init函数初始化 USART1 ，然后在一个无限循环中，先发送一个字符 'A'，延时一段时间后，再接收一个数据，这里可以根据实际需求对接收到的数据进行处理 ，比如对接收到的数据进行解析、存储或者根据接收到的数据控制其他设备的运行。

注意事项：

1. 串口通信时，要确保硬件连接正确，TX 引脚接对方的 RX 引脚，RX 引脚接对方的 TX 引脚 ，就像两个人打电话，得把听筒和话筒正确连接，才能正常通话。

1. 波特率等参数的设置要和通信对方一致，否则会导致数据传输错误 ，比如两个人约定好以某种语言交流，如果一方突然说另一种语言，就无法沟通了。

1. 在接收数据时，要注意处理接收缓冲区溢出的问题，可以通过设置合适的接收缓冲区大小和接收超时机制来避免 ，就像一个杯子，容量有限，如果一直往里倒水，不及时处理，水就会溢出来。

四、避坑指南：常见问题与解决方案

在使用 STM32 库函数进行开发的过程中，难免会遇到各种各样的问题，下面就为大家总结一些常见问题及对应的解决方案 ，让你的开发之路更加顺畅。

（一）函数参数配置错误

在使用库函数时，函数参数的配置至关重要，如果配置错误，可能会导致各种意想不到的问题。比如在配置 GPIO 模式时，如果将 GPIO 模式设置错误，就会出现引脚无法正常输入输出的情况 。假设你想将一个引脚配置为推挽输出模式，用于驱动一个 LED 灯，但不小心将模式设置为了浮空输入模式，那么无论你如何操作，LED 灯都不会亮，因为此时引脚处于输入状态，无法输出高低电平来控制 LED。

遇到这种问题，我们可以通过仔细检查代码中函数参数的配置，对照数据手册和库函数的说明文档，确保参数设置正确。比如对于 GPIO 模式的设置，要根据实际需求选择正确的模式，像驱动 LED 灯这类需要输出稳定电平的场景，就应该选择推挽输出模式；如果是读取外部按键状态等输入场景，就选择浮空输入或上拉 / 下拉输入模式 。同时，在配置参数时，要注意参数的取值范围，比如设置 GPIO 的输出速度时，要根据实际应用场景选择合适的速度，不能超出芯片支持的范围。

（二）库函数版本不兼容

库函数版本与芯片型号、开发环境不兼容，也是常见的问题之一。不同版本的库函数可能对芯片型号有不同的支持范围，对开发环境也有特定的要求 。比如，旧版本的库函数可能不支持新的芯片型号，在使用新芯片时，就会出现函数无法正常调用、功能无法实现的问题；或者在升级开发环境后，没有及时更新库函数版本，也可能导致兼容性问题，出现编译错误、运行时异常等情况。

为了解决这个问题，我们需要及时查询 ST 官方网站，获取最新的库函数版本信息，了解每个版本库函数所支持的芯片型号和开发环境 。在新建项目时，要根据所使用的芯片型号和开发环境，选择合适版本的库函数。如果已经在项目中遇到了版本不兼容问题，要先备份好项目代码，然后尝试更新库函数到最新版本，并根据库函数的更新说明，对代码进行相应的修改和调整 。比如库函数更新后，某些函数的参数可能发生了变化，或者函数名有改动，这就需要我们在代码中进行对应的修改，以确保代码能够正确运行。

（三）硬件连接与初始化问题

硬件连接错误和初始化顺序不当，同样会给开发带来麻烦。硬件连接错误，比如将引脚接错、电源连接不稳定等，会导致设备无法正常工作 。假设你在连接串口通信时，将 TX 和 RX 引脚接反了，那么数据就无法正常发送和接收，通信自然会失败。初始化顺序不当也会引发问题，STM32 的各个外设都有一定的初始化顺序要求，如果不按照正确的顺序初始化，可能会导致外设无法正常工作 。比如在使用 SPI 通信时，需要先初始化 SPI 时钟，再初始化 SPI 的其他参数，如果顺序颠倒，SPI 就无法正常工作。

当遇到硬件连接问题时，我们可以通过仔细检查硬件连接线路，使用万用表等工具检测线路的连通性，确保引脚连接正确，电源供电稳定 。对于初始化顺序问题，要仔细阅读芯片的数据手册和库函数的使用说明，明确各个外设的正确初始化顺序 。以 SPI 通信为例，正确的初始化顺序一般是先使能 SPI 时钟，然后配置 SPI 的工作模式（如主模式或从模式）、数据格式（如 8 位或 16 位数据）、波特率等参数，最后使能 SPI 外设 。在编写代码时，严格按照这个顺序进行初始化，就能避免因初始化顺序不当导致的问题。

五、展望未来：库函数的发展与应用拓展

随着科技的飞速发展，物联网、人工智能等新兴领域展现出了巨大的潜力和无限的可能，STM32 库函数也将在这些领域迎来更加广阔的发展空间和应用拓展方向。

在物联网领域，STM32 凭借高性能、低功耗、丰富外设等优势，已成为物联网设备开发的理想选择。而库函数作为连接开发者与硬件的桥梁，将发挥更为关键的作用。一方面，库函数将进一步优化对各类物联网通信协议的支持，如蓝牙低功耗（BLE）、Wi-Fi、LoRa、ZigBee 等 。以智能家居系统为例，通过调用 STM32 库函数，开发者可以轻松实现智能设备间的互联互通，让用户通过手机 APP 就能远程控制家中的灯光、电器等设备，实现家居的智能化管理；在工业物联网中，利用库函数对工业以太网、Modbus 等协议的支持，能够实现工业设备的远程监控与自动化生产，提高生产效率和管理水平。另一方面，库函数在低功耗设计方面也将不断创新。随着物联网设备数量的爆发式增长，电池续航成为了关键问题。STM32 库函数将提供更多低功耗模式的配置选项和电源管理函数 ，使设备在待机、休眠等状态下的功耗进一步降低，延长设备的使用寿命，减少维护和更换电池的频率，满足物联网设备对低功耗的严格要求。

在人工智能领域，嵌入式人工智能（Embedded AI）的兴起为 STM32 库函数开辟了新的应用天地。STM32 单片机基于 ARM Cortex-M 内核，具备强大的计算能力和丰富的外围接口，非常适合嵌入式人工智能应用 。未来，库函数将围绕人工智能算法的实现和优化展开一系列改进。例如，针对神经网络算法，库函数可能会提供硬件加速支持，利用 STM32 的神经网络硬件加速器，显著提高神经网络算法的执行效率 ，使其能够在资源受限的环境中快速处理复杂的人工智能任务。在图像识别与处理方面，开发者可以借助库函数实现图像采集、预处理、特征提取和分类等功能 ，应用于机器人视觉、安防监控等领域；在语音识别与合成领域，通过库函数调用语音识别与合成引擎，实现智能语音助手等功能 ，为用户带来更加便捷的交互体验。此外，库函数还可能与机器学习框架如 TensorFlow Lite Micro、STM32Cube.AI 等深度集成 ，简化人工智能模型在 STM32 上的部署和运行流程，降低开发门槛，让更多开发者能够将人工智能技术融入到自己的项目中。

除了物联网和人工智能领域，STM32 库函数还将在其他新兴技术领域不断拓展应用。例如，在 5G 通信技术的推动下，库函数可能会针对 5G 通信模块的控制和数据传输进行优化，实现更高速、更稳定的数据通信，为智能交通、远程医疗等对数据传输要求极高的应用场景提供支持；在区块链技术逐渐走向应用的过程中，STM32 库函数或许能在物联网设备的身份认证、数据加密等方面发挥作用，保障区块链应用中设备间通信的安全性和数据的可信度 。可以预见，随着技术的不断进步和创新，STM32 库函数将持续演进，为嵌入式系统开发带来更多的便利和可能性，助力各个领域的智能化发展。

六、总结

STM32 库函数在嵌入式开发中占据着举足轻重的地位，它就像一把万能钥匙，为开发者打开了 STM32 微控制器丰富功能的大门。通过对标准库函数、HAL 库函数和 LL 库函数的深入了解，我们知道了它们各自的特点和适用场景，能够根据项目的具体需求进行灵活选择 。在实际开发过程中，从工程搭建的细致准备，到点亮 LED 灯、实现串口通信等基础功能的实践，再到解决开发中遇到的各种问题，我们一步步积累了经验，掌握了库函数的使用技巧 。而展望未来，随着新兴技术的不断涌现，STM32 库函数也将持续创新和发展，在更广阔的领域发挥重要作用。

对于想要深入学习 STM32 库函数的读者，建议多阅读 ST 官方提供的技术文档和参考手册，这些资料就像一本本武林秘籍，里面包含了丰富的技术细节和使用说明 。同时，积极参与实际项目开发，在实践中不断探索和总结经验，是提升开发能力的关键 。可以尝试在一些开源项目中贡献自己的代码，与其他开发者交流学习，拓宽自己的技术视野 。相信通过不断的学习和实践，大家一定能够熟练掌握 STM32 库函数，在嵌入式开发领域中大展身手，创造出更多精彩的项目 。
