在嵌入式系统与芯片设计中，Timer（定时器）如同芯片的"心跳控制器"，通过精准的时序管理赋予硬件智能化能力。本文结合RISC-V、ARM Cortex-M及国产MCU设计实践，揭秘Timer IP的底层逻辑与高阶应用。
　　
一、基础使命：构建系统时间基准​
　　Timer的本质是可编程计数器，通过时钟分频与自动重载机制生成时间刻度：

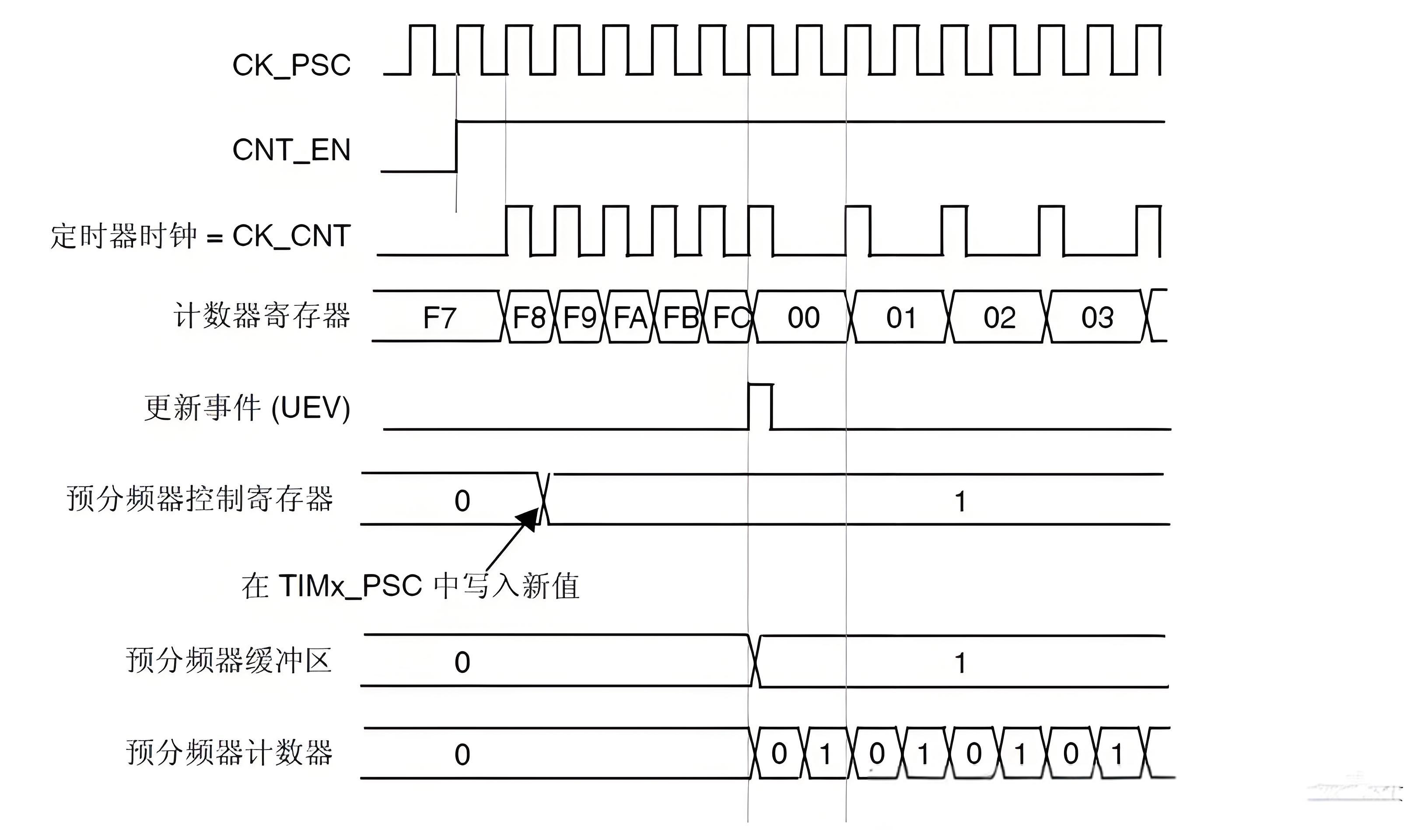

　　时基单元：核心包含计数器（CNT）、预分频器（PSC）和自动重载寄存器（ARR）。例如STM32中，84MHz时钟经128分频后，可实现精确到微秒级的计时
　　中断触发：当计数值达到预设阈值（如RISC-V的REG_VALUE），触发中断通知CPU执行任务

// STM32定时器初始化示例
TIM_TimeBaseInitTypeDef cfg;
cfg.TIM_Prescaler = 83;      // 84MHz/84 = 1MHz
cfg.TIM_Period = 999;        // 1ms中断周期
TIM_TimeBaseInit(TIM3, &cfg);

应用场景：实时操作系统的时钟节拍、传感器数据采集周期

二、安全守护者：看门狗定时器（Watchdog Timer）​​
　　针对系统死机等异常场景，Timer IP化身硬件级保险机制：
　　喂狗逻辑：正常运行时周期性重置计数器
　　异常处理：超时未重置则触发复位信号，强制系统重启

// 看门狗喂狗操作while(1) {
    WDT_REG(FEED_DOG) = 0x55AA;  // 定期写入特定值
    if(system_crash) break;       // 模拟程序死机
} // 触发看门狗复位

价值点：工业控制设备防死锁、医疗设备容错设计
　　

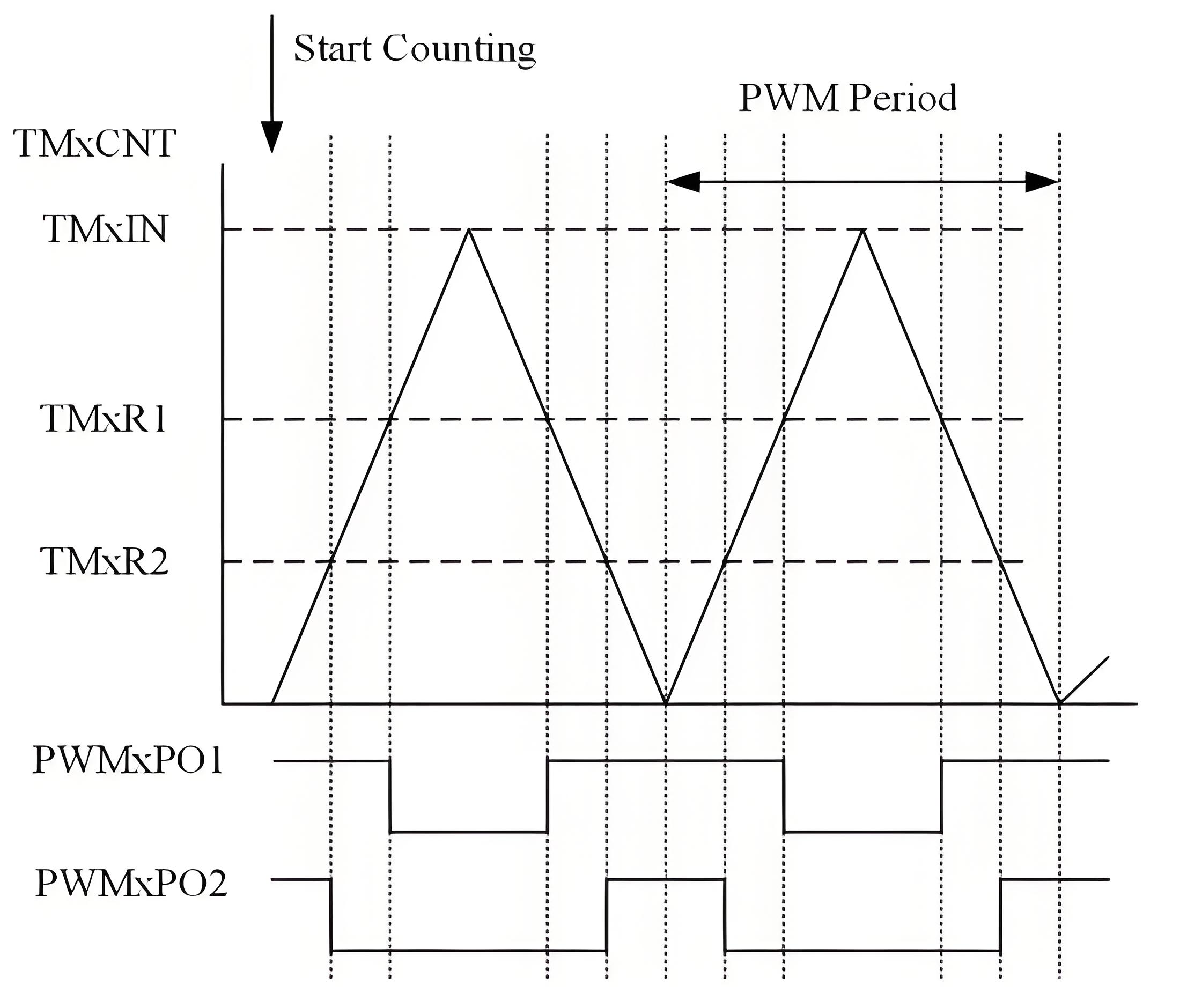

三、功率指挥官：PWM波形生成​
　　Timer通过输出比较单元实现能源精准调控：
　　占空比调节：改变CCR寄存器值控制高低电平比例
　　互补输出：如某司timer支持三路PWM互补输出，自带死区控制防短路

创新应用：
　　无刷电机驱动（中心对齐模式）
　　LED调光（频率>100Hz规避人眼闪烁）
　　开关电源反馈控制
　　
四、信号分析仪：输入捕获功能​
　　Timer可化身硬件信号分析工具：
　　边沿检测：记录脉冲跳变精确时刻
　　频率测量：通过捕获两个上升沿间隔计算信号周期
// 捕获高电平持续时间
timer_start_on_rising_edge();
capture_val = TIM_GetCapture(TIM2); // 获取下降沿计数值
　　典型场景：
　　旋转编码器位置解析
　　超声波传感器回波检测

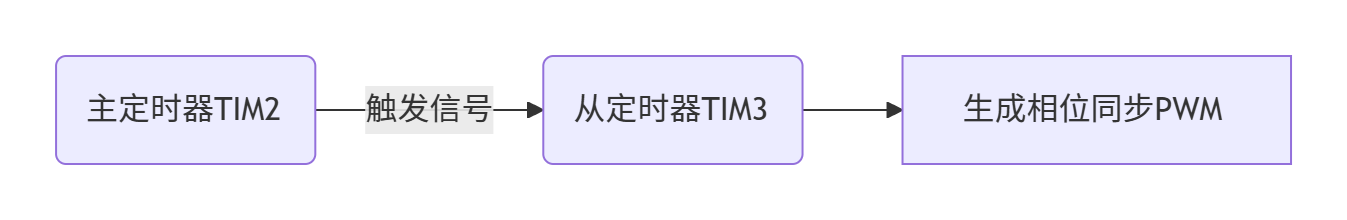

　　跨界协作：多Timer联动作战​
　　复杂系统常需定时器级联：
　　如STM32支持主从模式，实现电机多相控制时序同步

结语：小而强的芯片"心脏"​​
　　从基础计时到电机控制，从系统守护到能源管理，Timer IP以不足0.1mm²的硅片面积（以22nm工艺计），支撑起芯片世界的时空秩序。在RISC-V等开源架构推动下，国产Timer正突破高精度死区控制、纳秒级捕获等关键技术，成为智能硬件创新的隐形基石。
　　优秀的芯片架构师，必定是Timer资源的"精算师"。
