本文将分享CAN接口硬件参考设计，以及相关软件开发示例、问题排查要点等内容。

我们将从以下五个方面，一起来了解在Air780EPM上开发CAN接口的相关要点：

• CAN接口概述

• 硬件设计注意事项

• 软件开发注意事项

• 应用场景与参考设计

• 典型问题排查

1、- CAN接口概述 -

1.1 CAN协议简介

CAN（Controller Area Network）是一种被广泛应用于汽车和工业控制领域的串行通信协议。它支持多主节点通信，具有高可靠性、实时性以及错误检测能力。

Air780EPM支持CAN 2.0A/B标准，允许最高1Mbps的通信速率。

1.2 核心功能与协议

1）支持协议：

CAN 2.0A/B标准，兼容标准帧（11 位ID）和扩展帧（29 位ID）。

注意！Air780EPM不支持CAN FD标准。

2）通信速率：

最高支持1Mbps（如需更高带宽需外接CAN FD收发器）。

3）物理层依赖：

需外接CAN收发器（如川土微的CA-IF1051S/VS），通过GPIO引脚复用实现差分信号传输（CAN_H/CAN_L）。

1.3 硬件接口特性

1）GPIO映射：

CAN_TXD（发送）：
默认映射到GPIO26（GPIO13是另一组映射选择）。

CAN_RXD（接收）：
默认映射到GPIO25（GPIO12是另一组映射选择）。

CAN_STB（待机模式控制）：
默认映射到GPIO28（GPIO14是另一组映射选择）。

   ▼ 关于CAN_STB信号 ▼

01. 电源管理（待机模式控制）

1）低功耗模式：

当系统需要进入节能状态时（如汽车熄火或设备待机），CAN_STB信号可被触发（高电平或低电平，取决于硬件设计），使CAN收发器进入低功耗待机模式。此时，收发器停止正常通信以降低能耗。

2）唤醒功能：

当需要恢复通信时，CAN_STB信号状态切换（如拉低或拉高），将收发器从待机模式唤醒，重新激活CAN总线的数据传输。

02. 硬件控制

1）收发器启用/禁用：

在某些CAN收发器芯片（如TI的SN65HVD230）中，STB（Standby）引脚直接控制收发器的工作状态。

例如：

• STB = 高电平：收发器关闭，仅消耗微量静态电流。

• STB = 低电平：收发器正常工作，可收发CAN信号。

2）系统集成：

在复杂系统中，CAN_STB可能由主控制器（如MCU）输出，协调多个CAN节点的电源状态，优化整体能耗。

03. Air780EPM开发板设计

注意！Air780EPM开发板，为了电平转换的需要，在Air780EPM侧，CAN_STB信号，实际需要作如下反向设计：

1）STB = 低电平：
收发器关闭，仅消耗微量静态电流。

2）STB = 高电平：
收发器正常工作，可收发CAN信号。

1.4 电源与电平

CAN收发器逻辑电平需与Air780EPM的GPIO电平匹配（默认 3.0V）；CA-IF1051VS：支持IO逻辑电平独立供电。

Air780EPM开发板为例：

可使用Air780EPM的PIN99：Vref(GPIO23保持高电平输出)与其连接，从而保证CA-IF1051VS与Air780EPM的IO电平一致，不再需要额外的电平转换电路。

2、 - 硬件设计注意事项 -

2.1 外部电路设计

1）CAN收发器选型：

• 推荐使用川土微CA-IF1051S/VS，支持3.0V逻辑电平，抗干扰能力强。

• 确保收发器与Air780EPM的GPIO电平匹配（如VREF=3.0V）。

2）终端电阻：

• 必加：在CAN总线两端各接入120Ω终端电阻，防止信号反射。

• 位置：靠近CAN收发器的CAN_H和CAN_L引脚。

3）布线与抗干扰：

• 差分对走线：CAN_H和CAN_L需走差分线，长度对称，间距10-15mil。

• 远离干扰源：避免靠近电源线、高频信号线，增加地线屏蔽。

• ESD防护：在CAN接口处添加TVS二极管（如PESD3V3YB4），靠近接口布局。

2.2 电源与复位

1）电源稳定性：

CAN收发器需独立供电，通常为5V，但需注意您所选择的CAN收发器型号是否需要通过电平转换与Air780EPM的3.0V IO电平一致。

比如：
CA-IF1051S需要增加电平转换电路，而CA-IF1051VS有IO电平独立供电，无需再加电平转换电路。

2）使用去耦电容（如100nF和10μF）稳定电源。

2.3 其他关键点

1）总线长度：

50米内：1Mbps速率下可正常通信。

超长距离：需降速至125kbps或添加中继器。

2）GPIO冲突：

确保CAN_TXD/CAN_RXD/CAN_STB引脚，初始化为CAN接口功能。

3、- 软件开发注意事项 -

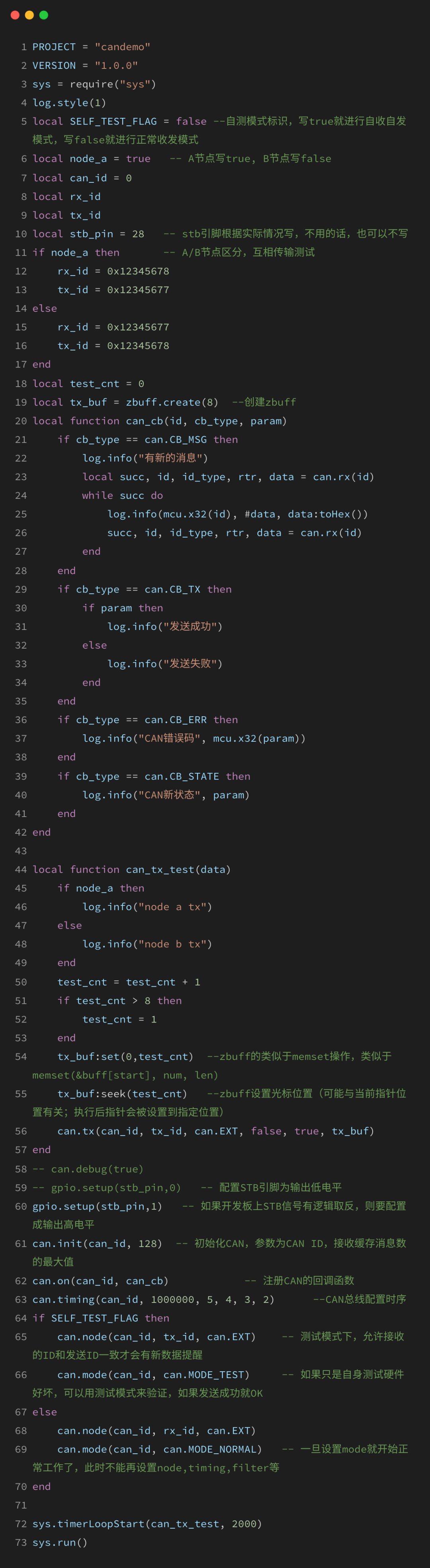

3.1 LuatOS API与驱动

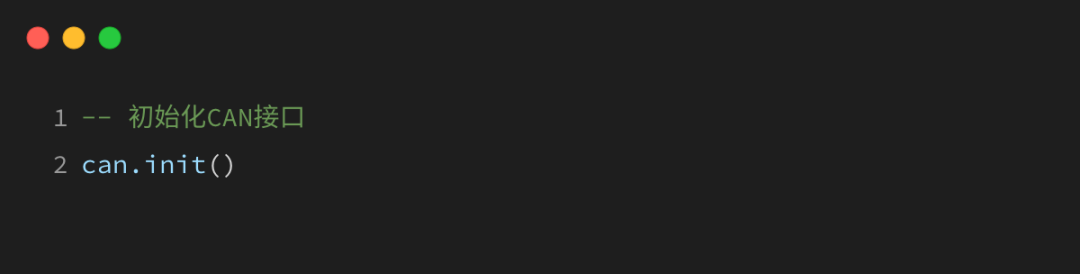

1）初始化CAN接口：

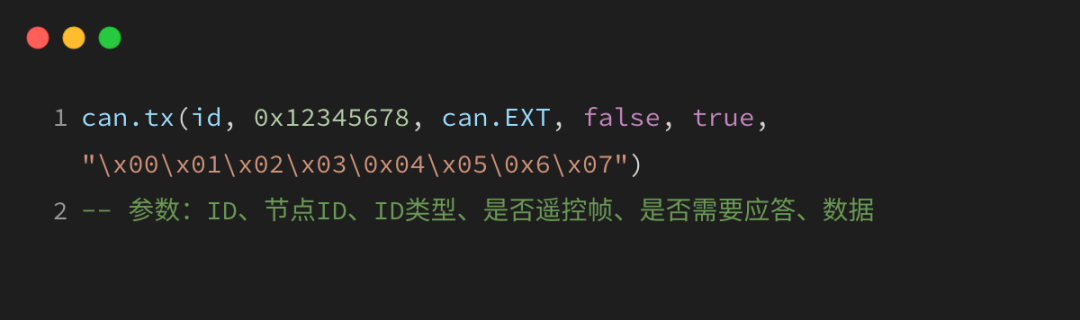

2）发送CAN帧：

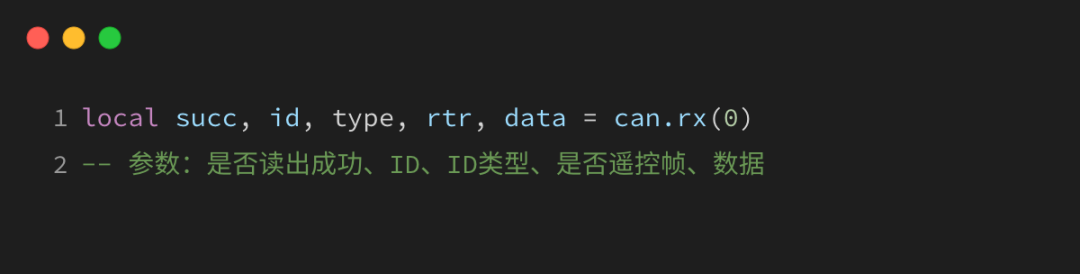

3）接收CAN帧：

3.2 关键注意事项

1）波特率匹配：

所有CAN节点的波特率必须一致，否则通信失败。

2）资源限制：

单帧最大8字节，需分包传输大数据。

频繁发送可能占用CPU资源，建议使用DMA或轮询。

3）错误恢复：

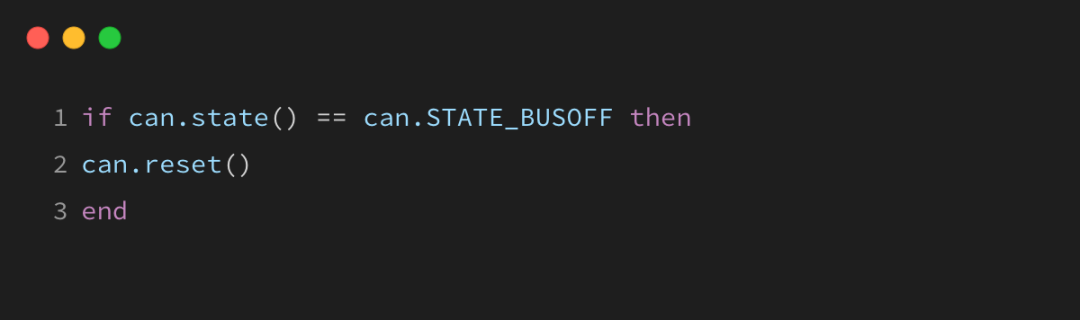

监控错误计数器，超过阈值时重启接口：

4、 - 应用场景与参考设计 -

4.1 典型应用场景

1）工业物联网：

如：设备状态监测、传感器数据采集。

2）智能电网：

如：远程抄表、设备控制。

4.2 方案优化建议

1）硬件层面：

增加信号屏蔽层或缩短总线长度以减少干扰。

2）软件层面：

采用DMA传输减少CPU占用；实现心跳包机制检测链路状态。

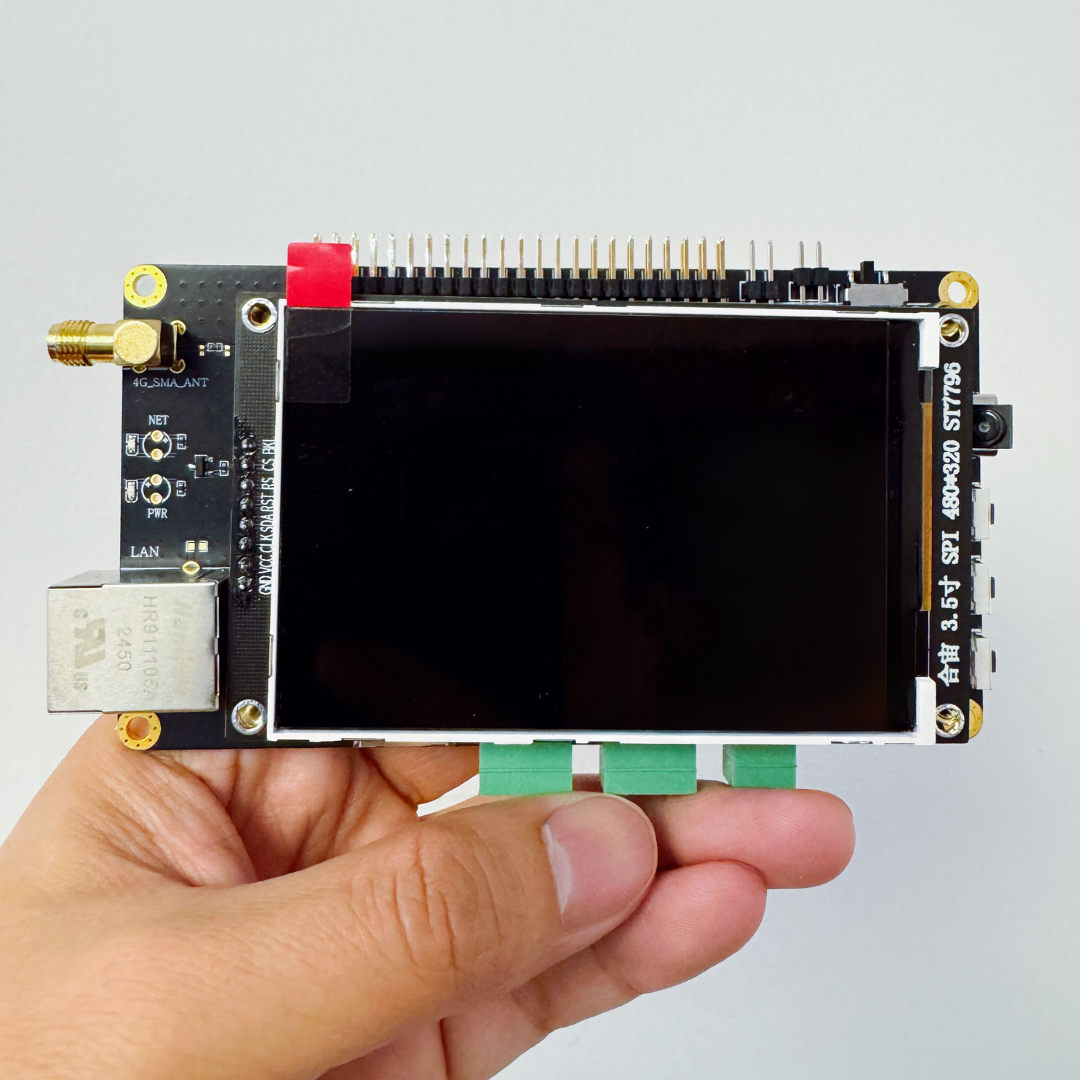

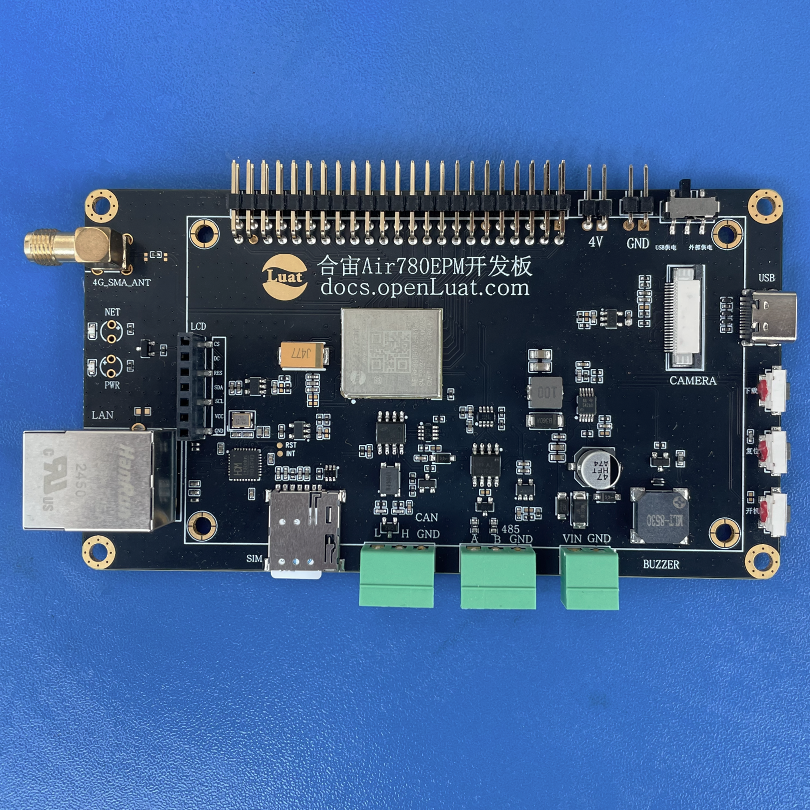

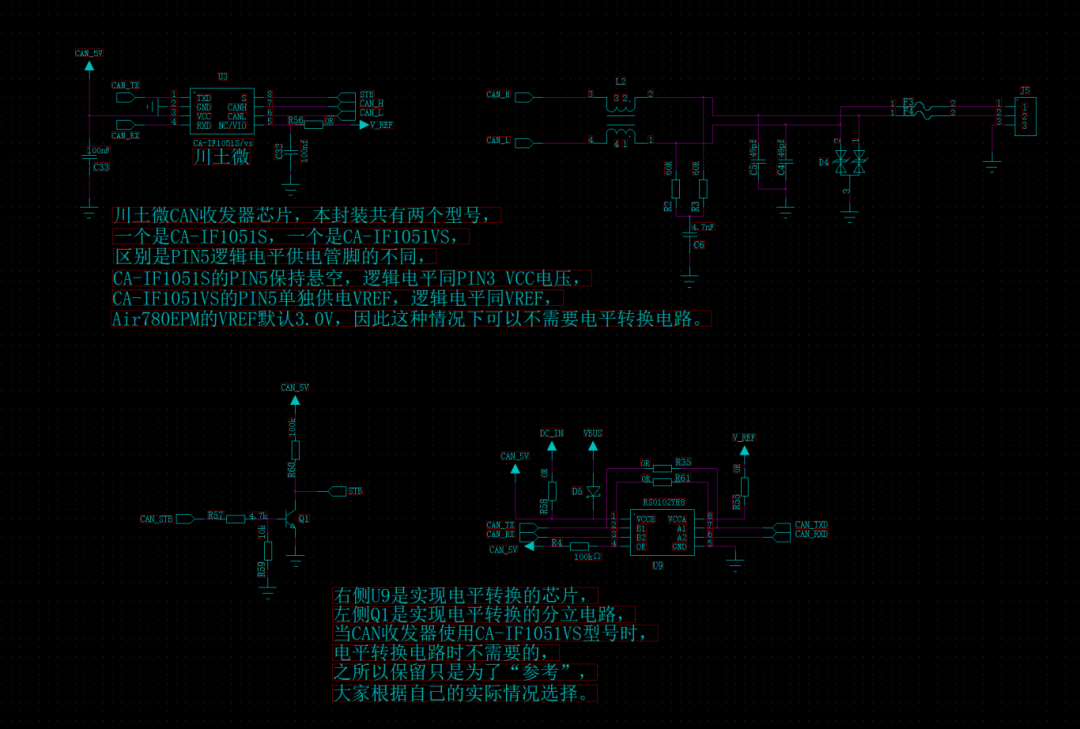

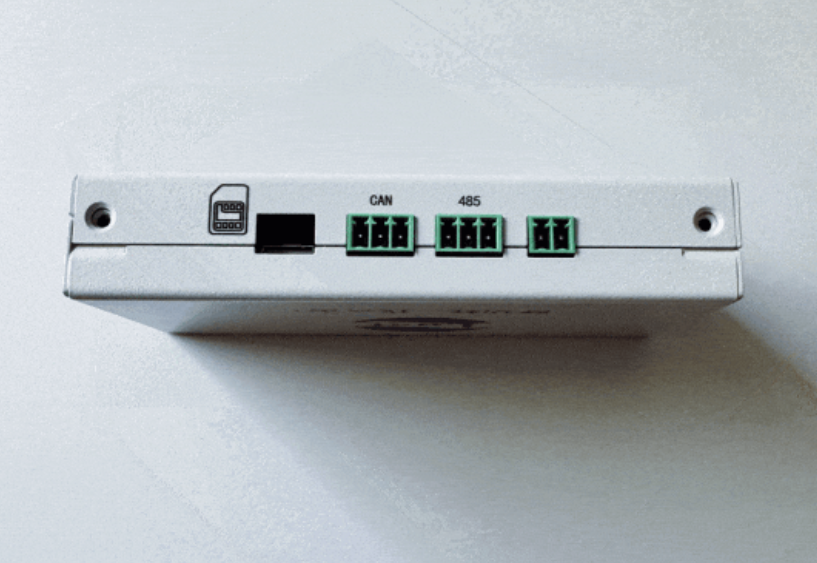

4.3 硬件参考设计

4.4 示例源码下载

https://gitee.com/openLuat/LuatOS-Air780EPM/blob/master/demo/can/main.lua

5、- 典型问题排查 -

5.1 通信失败

1）检查清单：

• 确认CAN收发器电源和接地正常。

• 终端电阻是否正确安装。

• 管脚初始化配置与硬件手册一致
  例如：

  CAN_TXD/CAN_RXD/CAN_STB引脚

• 波特率设置是否匹配其他节点。

2）工具辅助：

使用CAN分析仪（如Vector CANalyzer）捕获信号。

5.2 数据丢失或乱码

可能如下原因导致：

• 波特率不匹配导致帧同步失败；

• 总线干扰或信号完整性问题（如走线过长、未加终端电阻）；

• 发送间隔过短导致缓冲区溢出。
