在这里插入图片描述

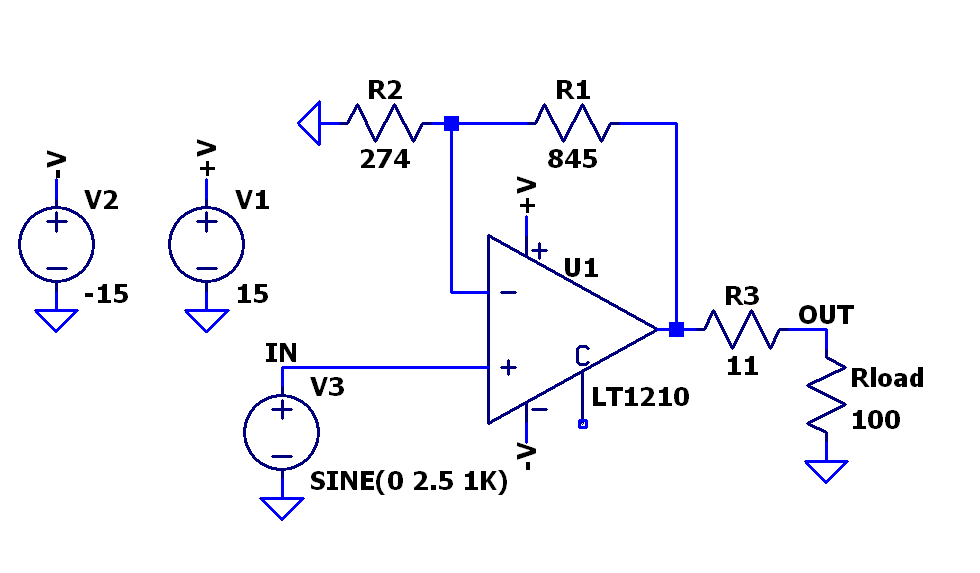

这是基于运算放大器 LT1210 的双绞线驱动器电路,核心利用运放的高增益、低失真特性,配合反馈网络实现信号放大与驱动,适配双绞线传输需求,以下是原理拆解:

  1. 输入信号与偏置(V_3 部分 )
    •V_3 是正弦波信号源(SINE(0 2.5 1K) 表示:直流偏置 0V、幅值 2.5V、频率 1KHz ),作为待驱动的基带信号,直接输入运放同相端,为双绞线提供差分 / 单端驱动的 “原始信号”。
  2. 运放反馈与增益(U_1、R_1、R_2 部分 )
    •运放 (LT1210) 工作在 同相放大模式:
    ◦R_1(845Ω)、R_2(274Ω)构成 电压串联负反馈,反馈系数由 R_2/(R_1 + R_2) 决定,通过公式 A_v = 1 + R_1/R_2 计算增益(约 1 + 845/274 ≈ 4 倍 ),可稳定放大输入信号,补偿双绞线传输的衰减。
    ◦负反馈还能降低运放失真、扩展带宽,让放大后的信号更接近原始正弦波,适配 1KHz 基带信号的驱动需求。
  3. 输出驱动与匹配(R_3、Rload 部分 )
    •R_3(11Ω)是限流 / 匹配电阻:
    ◦限制运放输出电流,保护 LT1210(避免短路或重载损坏);
    ◦配合负载 Rload(100Ω,模拟双绞线等效阻抗,类似以太网 100Ω 差分匹配的单端简化),实现阻抗匹配,减少信号反射(双绞线传输易因阻抗不匹配产生回波,影响波形)。
    •Rload(100Ω)模拟双绞线负载,信号经放大、匹配后,通过双绞线(图中简化为纯电阻负载)传输,最终驱动后信号可用于长距离基带通信(如 RS - 485 类差分总线的单端简化场景)。
  4. 电源与辅助(V_1、V_2 部分 )
    •V_1(+15V)、V_2(-15V)为运放提供 双电源供电,保证运放输出有足够的动态范围(覆盖正弦波正负半周,避免削波失真),让 2.5V 幅值的信号可完整放大、驱动。
    整体流程总结
    输入正弦波信号 → 经同相运放放大(负反馈稳定增益、降低失真)→ 通过限流 / 匹配电阻驱动负载 → 最终输出适配双绞线阻抗的放大信号,核心是用运放实现信号放大 + 阻抗匹配,让微弱信号能稳定通过双绞线长距离传输 。
