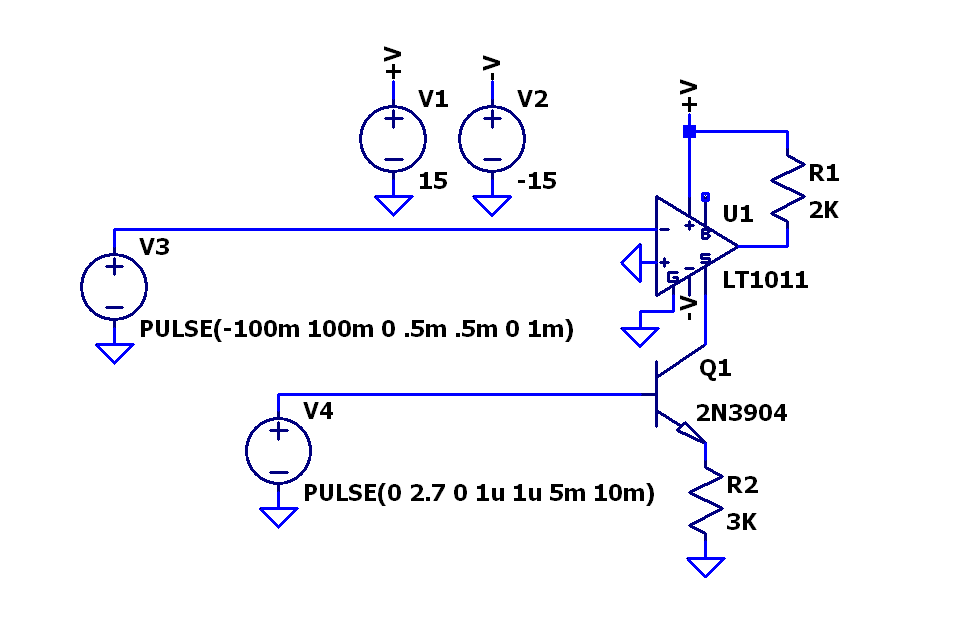

这是一个基于运算放大器 LT1011、三极管 2N3904（Q1）的反馈控制 / 波形调制电路，核心利用运放 “虚短虚断” 特性和三极管开关 / 放大特性，结合脉冲信号实现功能，拆解如下：

一、核心元件与功能
1.V1（+15V）、V2（-15V）：为运放 LT1011 提供正负双电源，保证运放输出能在宽范围摆动（覆盖正负电压）。
2.U1（LT1011）：高精度运算放大器，通过 “虚短”（同相端≈反相端电压）、“虚断”（输入电流≈0）特性构建反馈控制。
3.Q1（2N3904）：NPN 三极管，作为开关 / 放大元件，基极受 V4 脉冲控制，集电极 - 发射极电流随基极信号变化，影响运放反馈网络。
4.V3：输入脉冲信号，参数 PULSE(-100m 100m 0 .5m .5m 0 1m) 表示：幅值 ±100mV、周期 1ms、占空比 50%（上升沿 0.5ms、下降沿 0.5ms ） 的脉冲，输入到运放同相端。
5.V4：控制三极管的脉冲信号，参数 PULSE(0 2.7 0 1u 1u 5m 10m) 表示：幅值 0→2.7V、上升沿 / 下降沿 1μs、高电平 5ms、低电平 10ms 的脉冲，用于控制 Q1 导通 / 截止。
6.R1（2K）、R2（3K）：R1 是运放反馈电阻，R2 是三极管集电极 / 发射极负载电阻，配合决定电流、电压变化。

二、工作阶段与原理
电路分 “三极管截止” 和 “三极管导通” 两个核心阶段，由 V4 脉冲控制，结合运放反馈实现不同功能：
阶段 1：V4 低电平 → Q1 截止（V4=0V 时）
•V4 低电平（0V），NPN 三极管 Q1 因基极无足够偏置电流而截止（集电极 - 发射极近似开路）。
•运放 LT1011 反馈网络仅由 R1 构成（Q1 开路，无额外反馈），此时运放工作在同相放大 / 跟随模式（因同相端接 V3 ，反相端通过 R1 反馈到输出）。
•运放 “虚短” 特性： V_{+} ≈ V_{-} = V3 ，输出电压 V_{out} 跟随 V3 脉冲变化（放大倍数由反馈网络决定，此处因 Q1 截止，近似开环或简单反馈，需结合实际增益，但核心是 “跟随输入趋势” ）。
阶段 2：V4 高电平 → Q1 导通（V4=2.7V 时）
•V4 高电平（2.7V），基极电流经 R2 流入 Q1 基极，Q1 导通（集电极 - 发射极近似短路，电阻极小）。
•Q1 导通后，运放反相端通过 Q1 导通路径（近似短路到地 / 低阻），此时反馈网络变为 R1 + Q1 导通电阻 ，运放 “虚短” 特性被改变：
◦反相端电压 V_{-} 被 Q1 拉低（因导通后近似短路），与同相端 V3 形成压差，运放输出会快速调整，试图让 V_{+} ≈ V_{-} 。
◦此阶段运放输出会因 Q1 导通产生强制反馈调整，输出波形受 Q1 导通电阻、R1 及运放响应速度共同影响，可能表现为 “快速钳位” 或 “波形突变”。

三、信号交互与整体流程
1.输入触发：V3 持续输入 ±100mV 脉冲，V4 周期性输入 0→2.7V 控制脉冲（周期约 15ms ，高电平 5ms、低电平 10ms ）。
2.截止期（Q1 截止）：V4 低电平→Q1 截止→运放反馈仅 R1→输出跟随 V3 脉冲，波形与 V3 趋势一致（放大 / 跟随）。
3.导通期（Q1 导通）：V4 高电平→Q1 导通→反相端被拉低→运放输出快速调整→输出波形因反馈突变产生 “调制”（如钳位、削波或波形变换 ）。
4.循环调制：V4 周期性控制 Q1 通断，运放输出被 “间歇性反馈调整”，最终输出波形是 V3 脉冲被 V4 脉冲 “调制” 后的结果（类似 “用 V4 控制 V3 波形的某个时段特性” ）。

四、核心逻辑总结
本质是 “脉冲控制的反馈调制电路”：
•利用三极管 Q1 作为 “电子开关”，由 V4 脉冲控制其通断，进而改变运放 LT1011 的反馈网络。
•运放 “虚短虚断” 特性在 Q1 通断时被动态改变，输出波形随 Q1 通断产生两种模式切换（截止时跟随 / 导通时强制反馈），最终实现 “输入信号 V3 被控制信号 V4 调制” 的效果（如波形截断、幅度调整或频率混合 ，具体波形需仿真验证，但原理是 “开关控制反馈→调制输出” ）。
